Технические характеристики агрегата воздушного отопления АВО-53:
Теплопроизводительность (при температурном графике воды 90/70 °С): 33 кВт.
Расход воздуха: 3100 м3/ч.
Уровень звукового давления (на расстоянии 5 м): 59 дБ.
Рабочее давление: не более 1,6 МПа.
Максимальная температура теплоносителя: 150 °С.
Длина фронта теплообменника: 500 мм.
Число рядов труб теплообменника: 3.
Вес: 31 кг.
Габаритные размеры (Д×В×Ш):700×602×460 мм.
Страна производитель: Россия.

Дополнительные характеристики агрегата воздушного отопления АВО-53:
— скругленные углы лицевой панели создают привлекательный внешний дизайн;
— облегченный корпус с вентилятором, не выступающим наружу;
— регулируемые горизонтальные жалюзи белого цвета;
— компактный вентилятор с возможностью регулирования скорости вращения;
— возможна окраска лицевой панели.

Базовая комплектация:
— медно-алюминиевый водяной теплообменник,
— защитная решётка,
— жалюзи горизонтального типа,
— осевой вентилятор с электродвигателем,
— крепёжные кронштейны.

Вы можете купить Агрегат воздушного отопления ВЕЗА АВО-53 в Нижнем Новгороде с доставкой, оформив заказ через сайт, либо позвонив по телефону: (831) 415-66-93.

*Фото и описание может не точно соответствовать товару в связи с возможными изменениями, внесенными производителем. За более точной информацией обращайтесь к нашим менеджерам-консультантам.

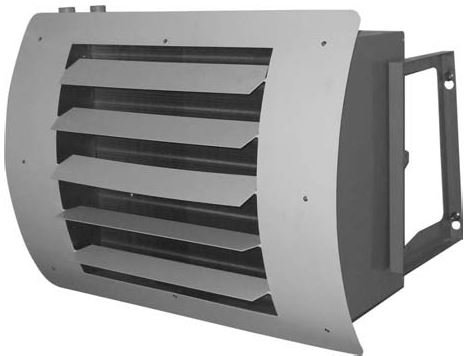

Агрегат воздушного отопления АВО 53

Дополнительная информация по теплотехническим характеристикам, шкафам автоматики и посадочным размерам для крепежа кронштейнов в каталоге.

Отопительные агрегаты ВЕЗА АВО 53 возможные варианты исполнения

• во взрывозащищенным исполнением серия АВО-К*;
• в коррозионностойком исполнении;
• низкошумном исполнении;
• с неразмораживаемым теплообменником;
• давление теплоносителя до 1,6 МПа;
• температура теплоносителя до 150 °С;
• мощность от 22 до 133 кВт.

* Теплотехнические и электрические характеристики агрегатов АВО-К и АВО одинаковы .

Описание агрегатов воздушного отопления.

Агрегат ВЕЗА АВО 53 для воздушного отопления помещений посредством нагрева внутреннего воздуха помещения с использованием теплоносителя. Теплоноситель не должен содержать химически активных по отношению к меди и стали веществ. Не допускается присутствие абразивных и механических частиц, способных повредить или закупорить медные трубки теплообменника отопительного агрегата. В качестве теплоносителя может использоваться вода из системы отопления, в том числе перегретая вода, и гликолевые растворы с ингибиторами коррозии типа АНТИФРОГЕН, КАРОБОТЭН ЯТС и аналоги.

Рабочее положение — вертикальное или горизонтальное. АВО 53 предназначены для установки в такие помещения как, торговые центры, павильоны, складские комплексы, цеха предприятий, где нет повышенного требования к шуму.

Коммерческая серия АВО

• скругленные углы лицевой панели создают привлекательный внешний дизайн;
• лицевая панель с регулируемыми горизонтальными жалюзями белого цвета (RAL 9003);
• облегченный корпус с вентилятором, не выступающим наружу;
• компактный вентилятор 1ф

220 В с возможностью регулирования скорости вращения;

Промышленная серия АВО

• корпус нейтрально серого цвета (RAL 9022) c усиленными жалюзи на передней панели;
• теплообменник, устойчивый к загрязнениям (шаг оребрения 2,5 мм);
• мотор вентилятора с внешним ротором 1ф-220 В с возможностью регулировки скорости вращения;
• компактные усиленные кронштейны для монтажа АВО в любом положении: на стене и на потолке. Кронштейны позволяют устанавливать агрегат в 3-х положениях: горизонтально и под наклоном 10° и 20° в сторону помещения;
• потолочное исполнение с патрубком для увеличения дальности струи потока воздуха;
• исполнение Е- с более экономичным вентилятором.

Технические характеристики агрегата воздушного отопления ВЕЗА АВО 53

Электрические характеристики электродвигателей АВО и АВО-К

Расшифровка наименования воздушно отопительного агрегата ВЕЗА АВО

Исполнение и размеры отопительных агрегатов Веза АВО 53

Таблица габаритных размеров АВО 53

Схема электрического подключения через термостат

Схема электрического подключения через термостат и шаровой кран

Подключение через термостат и шаровой кран + регулирование вращения вентилятора тиристорным регулятором.

Монтаж, эксплуатация и техническое обслуживание АВО 53

При установке отопительное агрегата должен быть обеспечен свободный вход воздуха помещения к вентилятору. Элементы крепления АВО 53 к строительным конструкциям так же не должны препятствовать притоку воздуха из помещения к вентилятору. При подключении АВО к магистрали теплоносителя должны быть исключены любые нагрузки, приводящие к механическим повреждениям и нарушениям герметичности. Подвод трубопроводов следует осуществлять таким образом, что бы при проведении ремонтных работ была возможность их быстрого
отсоединения. На входе воды в теплообменник должен быть установлен грязевой фильтр. После установки отопительных агрегатов, необходимо провести отгиб створок жалюзи.

Подключение теплоносителя к агрегату.

В процессе эксплуатации необходимо систематически проводить профилактические работы. Особое внимание следует обратить на состояние болтовых соединений, ребер теплообменника, трубопроводов теплоносителя.

Очистку алюминиевого оребрения от накопившейся пыли рекомендуется производить не менее одного раз в год продувкой или промывкой водой под давлением.

Регулировка на правления лопаток воздухораспределителя обычно производится один раз при монтаже, но может производиться повторно при изменении расположения объектов в обслуживаемой зоне.

Важным фактором, влияющим на работоспособность отопительного агрегата, является сужение проходного отверстия контура, по которому циркулирует теплоноситель, из-за раз лично го рода примесей, в нем содержащихся. Для удаления взвешенных приме сей, выпадающих в осадок, на
входе теплоносителя необходимо установить грязевой фильтр, отсекающий эти примеси.

Вторая группа — соли кальция и т.п. — растворена в воде и отлагается на внутренних поверхности гидравлического контура АВО. Это постепенно уменьшает диаметр трубопровода. Для минимизации этого явления целесообразно при менять специально подготовленную воду из сетей центрального
теплоснабжения.

При угрозе понижения температуры в помещении ниже температуры замерзания теплоносителя, необходимо произвести слив теплоносителя через сливное отверстие, расположенное со стороны патрубков. Отопительные агрегаты, установленные горизонтально в обязательном порядке должны быть продуты сжатым воздухом для полного удаления жидкости. В отдельных случаях допускается консервация системы путем за полнения системы инертной незамерзающей жидкостью.

Особенно важно правильно запустить систему отопления с отопительными агрегатами после монтажа, так как при проведении гидравлических испытаний вода остается внутри АВО до подачи теплоносителя. При этом помещение может остыть до отрицательных температур с последующим размораживанием оборудования.

Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.

АГРЕГАТ ВОЗДУШНО-ОТОПИТЕЛЬНЫЙ АПВО (АВО-К)

Агрегат воздушного отопления нового конструктивного ряда Серпуховского вентиляцонного завода Вентмаш М (далее АПВО (АВО-К)) осуществляет нагрев рециркуляционного, внешнего или смешанного воздуха с использованием теплоносителя в виде горячей воды и предназначен для воздушного отопления помещений.

Возможно использование АПВО (АВО-К) в качестве воздухоохладителя при подаче холодной воды и наличии поддона для сбора конденсата.

Рабочее положение — горизонтальное или вертикальное.

Агрегаты серии АПВО (АВО-К) относятся к отопительно-вентиляционному оборудованию и могут быть использованы по прямому назначению во всех помещениях, в которых допускается местная рециркуляция нагретого воздуха. Для подачи внешнего воздуха необходимо использование специальных приспособлений.

Агрегаты АПВО (АВО-К) по внешнему виду и техническим характеристикам аналогичны изделиям Веза, VTC, Wolf, Gea, Ciat, Rozenberg, но имеют низкую стоимость и более прочный корпус. Воздушно-отопительные агрегаты дополнительно оснащаются кронштейнами для подвешивания.

Агрегаты предназначены для эксплуатации в усло­виях умеренно-холодного климата (УХЛ) и категории размещения 3 по ГОСТ 15150. Использование АПВО (АВО-К) в помещениях с особыми требованиями по составу воздуха возможно после согласования с заводом «Вентмаш М».

Агрегаты предназначены для эксплуатации в усло­виях умеренно-холодного климата (УХЛ) и категории размещения 3 по ГОСТ 15150. Использование АПВО (АВО-К) в помещениях с особыми требованиями по составу воздуха возможно после согласования с заводом «Вентмаш М».

Принята следующая система обозначения агрегатов воздушного отопления типа АПВО (АВО-К):
Агрегат воздушного отопления АПВО (АВО-К)-К-У1 У2 У3 У4
У1 — коэффициент, показывающий отношение размера стороны воздушного фронта на выходе из АПВО (АВО-К)
к размеру 100 мм. Принимает значения 4, 5, 6, 7 и 8, что соответствует размеру стороны фронта
400, 500, 600, 700 и 800 мм соответственно;
У2 — число рядов труб теплообменника по ходу движения воздуха (2, 3 или 4);
У3 — вид теплоносителя: (В — вода);
У4 — индекс конструктивного исполнения воздухораспределителя: 1 — жалюзи с горизонтальными створ­ками, 2 — жалюзи с вертикальными створками; 3 — прямое сопло, 4 — сопло для воздушной за­весы, 5 — четырёхсторонняя воздухораспределительная камера с жалюзи, 6 — панель с распре­делением воздушного потока.

Состав и конструкция

Конструктивная схема агрегата воздушного отопления показана на рисунке. Каждый агрегат оснащен вентилятором 1, теплообменником 2 и воздухораспределителем 3. Все оборудование агрегата смонтировано в единый блок и закрыто защитным кожухом 4, изготовленным из листовой оцинкованной стали с полимерным покрытием RAL 3005 (бордо), обладающим хорошими антикоррозионными и декоративными свойствами.

Вентилятор

Используются импортные малошумные осевые вентиляторы с электродвигателем с внешним рото­ром, обеспечивающие минимальные вибрации и уровень шума.

Питание электродвигателя вентилятора 220 В. До­пускается плавное регулирование скорости вращения.

По отдельному договору могут поставляться АПВО (АВО-К) с отечественными 3-х фазными асинхронными элек­родвигателями с напряжением питания 380 В, в том числе во взрывозащищенном исполнении со степенью защиты IP 54.

Характеристики отопительных агрегатов с вентиляторами с внешним ротором

Характеристики отопительных агрегатов с вентиляторами с отечественными электродвигателями

АПВО (АВО-К)
