Reticulado (Barbi)

Система трубопроводов Barbi позволяет решать задачи любой сложности в области отопления, водоснабжения и кондиционирования с минимальными затратами времени и материалов. Производитель системы трубопроводов Barbi – испанская компания «Industrial Blansol S.A.». Свыше 50 лет компания занимается производством систем полимерных трубопроводов и является одним из ведущих производителей в Европе.

Barbi включает в себя три системы трубопроводов:

• Металлополимерная труба Gladiator — обладает повышенной устойчивостью к высоким температурам и давлению, не пропускает кислород в теплоноситель, не подвергается температурному удлинению и при этом обладает высокой гибкостью и стабильностью формы;
• Полимерная труба Reticulado — высококачественная труба из сшитого полиэтилена предназначена для использования в системах радиаторного отопления низкого давления и напорного горячего/холодного водоснабжения, а также в системах центрального кондиционирования;
• Полимерная труба Reticulado (Evoh) — из сшитого полиэтилена с антидиффузионным слоем предназначена для систем отопления и обогрева поверхностей.

Труба PEX-a 20х1,9 красная (BARBI)

Полимерная труба Reticulado EVOH представляет собой многослойную трубу на основе сшитого по технологии Monosil полиэтилена с антидиффу. —>

Труба PEX-b 20х1,9 красная (BARBI)

Полимерные трубы Reticulado — это однослойные трубы из сшитого по технологии Monosil полиэтилена (PEX-b) для систем горячего/холодного. —>

Контакты

г.Воронеж,
Рабочий просп., 101

РОЗНИЦА: 207-00-57,
246-09-41, 246-09-42;

Металлопластиковая труба Barbi

Испанский производитель Industrial Blansol S.A известен своими инновационными подходами при создании долговечных и практичных металлопластиковых изделий из сшитого полиэтилена и алюминия. Сертифицированные трубы Blansol Barbi активно используются для оборудования «теплых полов» и позволяют создавать надежные системы водоснабжения и радиаторного отопления. Отличные технико-эксплуатационные качества, способность выдерживать гидроудары и давление до 12 бар позволяют с одинаковым успехом использовать трубопроводы Трубы Blansol Barbi изготовлены по многослойной технологии PEX-AL-PEX, при которой применяется внутренняя и внешняя оболочка из сшитого полиэтилена PEX-а и вклеенного между ними сплошного алюминиевого армирования. Клеящий состав имеет полимерную структуру, устойчив к термическому воздействию и формирует из разных материалов единую монолитную стенку трубы. Алюминиевое армирование сварено встык лазерной сваркой и придает Blansol Barbi превосходную способность сохранять форму при изгибе.

Внутренняя полированная поверхность PEX-а препятствует образованию отложений, химически инертна и устойчива к абразивному износу. Превосходные экологичные и гигиеничные свойства сшитого полимера позволяют создавать безопасные трубопроводы для подачи питьевой воды, которые не меняют химический состав и вкус жидкости, не выделяют в нее вредных веществ. Внешний упрочненный слой из сшитого полиэтилена отличается устойчивостью к деформациям и механическим повреждениям.

Для продукции Блансоль характерен малый коэффициент удлинения при термических нагревах, близкий по значению стальным трубам. Металлопластиковые коммуникации Barbi способны взаимодействовать с теплоносителем температурой +95С, и выдерживать краткосрочные нагревы свыше +110С. Наличие защиты от диффузии кислорода способствует более долговечной работе теплового оборудования и металлических элементов системы. Удобство применения изделий Blansol Barbi определяется их совместимостью с системами фитингов большинства ведущих производителей сантехнической продукции. Наиболее востребованными являются металлопластиковые трубы сечением 16, 20, 26 или 32 мм. Толщина стенки 2 мм или 3 мм позволяет создать систему коммуникаций с оптимальными радиусами изгиба и необходимыми технико-эксплуатационными характеристиками.

www.santechniki.com

Форум создан для начинающих и опытных сантехников, сварщиков, слесарей, электриков и рабочих — строителей. Делитесь своим опытом и получайте грамотные ответы специалистов.

• Темы без ответов
• Активные темы
• Поиск
• Пользователи
• Наша команда

Трубы barbi

#1 Трубы barbi

Сообщение » 25 авг 2010, 17:47

Сообщение » 25 авг 2010, 18:19

Сообщение » 25 авг 2010, 22:21

Добавлено спустя 1 час 44 минуты 4 секунды:

Игорь Сальск писал(а):

Испания, силанольная сшивка полиэтилена, не самая лучшая. фитинги тонковаты, сама труба — тоже. Бюджетный вариант для автономного водоснабжения, отопления.

Сообщение » 26 авг 2010, 10:08

Сообщение » 26 авг 2010, 10:18

Игорь Сальск писал(а):

нет, это РЕХ ,армированый сверху алюминием. От МП отличается бОльшей надёжностью.

Добавлено спустя 2 минуты 1 секунду:

Аксиальная запрессовка — самая надёжная из существующих

Barbi — металлопластиковые трубы №1

Некоторые авторитетные специалисты, пытаясь реабилитировать промахи снабженцев, допустивших поставку на серьезные объекты металлопластиковых труб сомнительного происхождения, безапелляционно заявляют о недопустимости их использования в российских системах отопления.

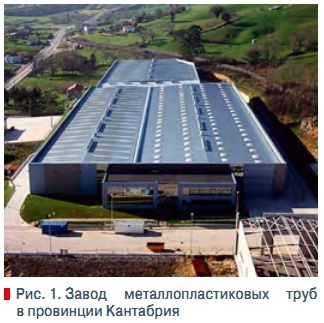

Рис. 1. Завод металлопластиковых труб в провинции Кантабрия

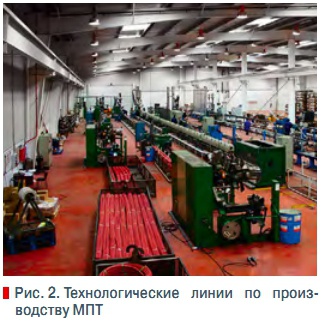

Рис. 2. Технологические линии по производству МПТ

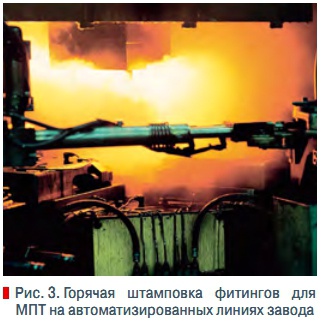

Рис. 3. Горячая штамповка фитингов для МПТ на автоматизированных линиях завода

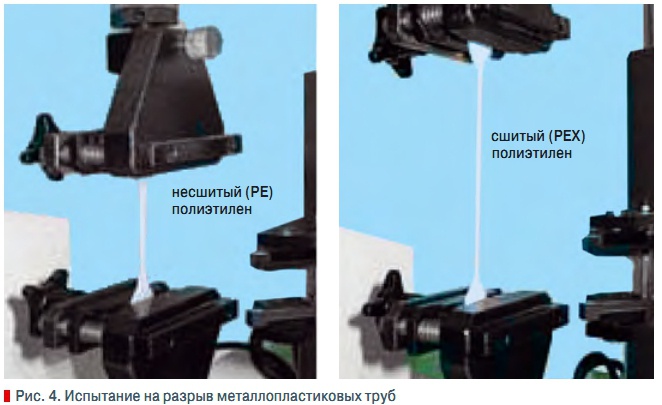

Рис. 4. Испытание на разрыв металлопластиковых труб

Рис. 5. Алюминиевый слой трубы Multipex, сваренный встык

Рис. 6. Металлопластиковые трубы, соединенные внахлест

В настоящее время системы отопления сотен зданий, в том числе высотных, смонтированные с использованием металлопластиковых труб, уже не первое десятилетие благополучно эксплуатируются и в России, и за рубежом. Потребление металлопластиковых труб на мировом рынке уверенно растет. Российский рынок — не исключение. Причина в том, что металлопластиковые трубы соединяют в себе преимущества труб из углеродистой стали и труб из сшитого полиэтилена (см. таблицу).

Создать металлопластиковые трубы (МПТ), действительно обладающие перечисленными преимуществами, возможно только благодаря использованию выверенных технологий и строгому их соблюдению. Единство совершенства технологии и дисциплины ее реализации нашли воплощение в металлопластиковых трубах MultiPex системы Barbi, выпускаемых одним из старейших предприятий отрасли в Европе — испанской компанией Industrial Blansol S.A., являющейся сегодня одним из мировых лидеров по производству пластиковых труб.

Основанная в 1955 г., Industrial Blansol S.A. всегда делала ставку на совершенствование технологий и высокое качество выпускаемой продукции. Сегодня Industrial Blansol S.A. (рис. 1, 2, 3) представляет собой промышленную группу, являющуюся единственной в Европе узкоспециализированной компанией по производству систем полимерных труб и фитингов к ним.

В основе производства труб MultiPex системы Barbi лежит технология Monosil — уникальный метод сшивки полиэтилена высокого давления, разработанный швейцарской компанией Maillefer SA. Получаемый с его помощью сшитый полиэтилен отличается большей прочностью и эластичностью (рис. 4).Полиэтилен, cшитый по технологии Monosil, при температуре 95 °С обеспечивает трубам Barbi давление разрушения в 1,3 раза большее, чем у труб из полиэтилена, сшитого другими методами.

Кроме этого, трехмерная молекулярная структура полиэтилена, сшитого по технологии Monosil, способна к самовосстановлению после критических нагрузок. Это позволяет гарантировать срок службы труб Barbi при рабочем давлении 10 бар и температуре 95 °С не менее 50 лет, тогда как при этих же условиях срок службы труб, изготовленных по другим технологиям, составляет 6–8 лет. Трубы на основе полиэтилена, изготовленного по технологии Monosil, можно использовать в системах с высоким давлением и температурой до 110 °С, а также в системах, где есть вероятность гидроударов.

В трубах MultiPex системы Barbi из сшитого полиэтилена выполнен как внутренний, так и наружный слой, что во многом определяет их уникальные свойства. Средний слой в трубах MultiPex Barbi — это слой алюминия, сваренного встык вольфрамовым электродом в среде гелия (рис. 5). Этот тип соединения материала обеспечивает его однородность по всему поперечному сечению и делает стык самой прочной зоной.

Алюминиевый слой снижает температурные удлинения до показателей, близких к металлическим трубам, и полностью защищает трубу от проникновения кислорода в теплоноситель. Кроме того, этот слой позволяет трубе сохранять заданную форму при изгибании, что сокращает количество фитингов при монтаже. Встречаются металлопластиковые трубы, в которых слой алюминия соединен внахлест (см. рис. 6).

В таких трубах наиболее слабым местом алюминиевого слоя является шов, что становится причиной более низких прочностных показателей, обязательно проявляющихся в разрушениях шва в местах изгиба.В трубах MultiPex системы Barbi слой алюминия скреплен со слоями сшитого полиэтилена специальным термоустойчивым клеем, диффузия которого во внутрь склеиваемых материалов со временем увеличивается, становясь гарантией надежности в течение всего срока эксплуатации.

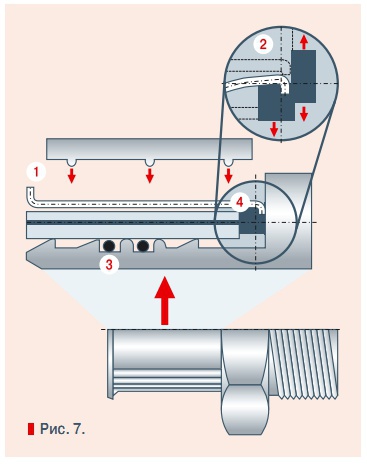

Металлопластиковые трубы MultiPex характеризуются исключительной пластичностью и минимальным температурным удлинением. Для стыковки труб MultiPex применяются латунные прессфитинги системы Barbi с радиальной запрессовкой. Они изготовлены методом горячей штамповки из латуни CW617N, стойкой к вымыванию цинка. Обжимная гильза имеет специальную форму для фиксации прессового инструмента в соответствии с формой фитинга (рис. 7, поз. 1).

Расположение прокладок и фиксирующих колец в конструкции фитинга таково, что исключается контакт между тремя металлами системы: нержавеющей стали, никелированной латуни и алюминия (рис. 7, поз. 2, 4). При этом полностью устраняется контакт алюминиевого слоя трубы с водой, находящейся как внутри трубы, так и влагой, конденсирующейся в результате перепада температур на наружной поверхности, контактирующей с атмосферой.

Какие трубы для водяного теплого пола лучше выбрать

В последнее время все больше людей выбирают для отопления своих квартир и домов не традиционные радиаторы и батареи, а систему «теплый пол». Этому есть логичное объяснение: подобные системы намного эффективнее, они не уродуют комнату разводкой вдоль стен и потолка, а также создают в помещении максимально комфортную температуру.

Существует два варианта теплых полов: электрические и водяные. Электрические проще в монтаже, но их эксплуатация вызывает массу неудобств. Проводка в большинстве наших домов не рассчитана на высокую потребляемую мощность, электричество постоянно дорожает, а сами нагреватели часто перегорают. Поэтому наиболее популярной сегодня стала водяная система отопления. Для ее создания необходимы качественные трубы для водяного теплого пола, нагреватель и желание! Но как не ошибиться в выборе труб? Мы расскажем вам обо всех нюансах выбора!

Где допускается обустройство системы

Следует понимать, что использование системы “теплый пол” допускается в частном доме или в квартире с индивидуальным отоплением. В квартирах с центральным отоплением запрещается монтировать систему в больших комнатах, поскольку она будет забирать большое количество тепла из стояка. Водяной теплый пол в квартире можно сделать в ванной, в туалете, в спальне перед кроватью, но закрывать им все комнаты недопустимо. Иначе ваши соседи сверху или снизу останутся вообще без тепла и последуют дальнейшие конфликты с коммунальщиками. В своем доме вы подключите к системе котел и сможете самостоятельно регулировать температуру теплого пола.

Какие трубы выбрать?

На современном рынке строительных материалов представлено четыре вида труб для теплого пола:

У каждого вида этих труб есть свои достоинства и недостатки. Рассмотрим их более подробно.

Металлопластик

Для создания теплого пола можно использовать классические металлопластиковые трубы, которые применяются для водоснабжения. Это самый популярный вариант, поскольку металлопластик уже зарекомендовал себя недорогим, прочным и долговечным материалом. С помощью металлопластика можно создать эффективную систему отопления с высоким КПД. За счет наличия в материале алюминиевой прослойки труба имеет неплохую теплопроводность, а многослойная структура позволяет ей не забиваться солями и отложениями. Цены на качественный металлопластик вполне демократичны.

Обратите внимание: для обустройства теплого пола рекомендуется использовать цельную трубу. Все соединения должны быть на поверхности, чтобы к ним был доступ. Заделанные в бетон соединения рано или поздно начнут течь.

Полипропилен

Полипропилен — отличный вариант для создания водяной системы. Он имеет хорошую теплопроводность, долговечен, цена на него достаточно низкая. Единственный минус в том, что он плохо гнется. Если металлопластик вы сможете раскатать по комнате, свернув его спиралью, то для полипропилена вам придется покупать специальный паяльник, уголки, тройники и т. д. Зато вы сможете сварить “регистр” необходимого вам размера и формы, а все соединения будут надежными и прочными.

Медь — идеальный по своим характеристикам материал для системы отопления. Она имеет наивысший коэффициент теплоотдачи, она не ржавеет, не гниет, не боится перегрева и рассчитана на длительную эксплуатацию. Но у нее есть и серьезные минусы. Для монтажа системы из меди необходимо дорогостоящее профессиональное оборудование, а процесс создания “радиатора” достаточно долог и сложен. Кстати, цены на медную трубу достаточно высокие — в итоге она обойдется вам примерно в 3-4 раза дороже, чем пластиковая.

PEX — это труба из сшитого полиэтилена для теплого пола. Она имеет хорошую теплопроводность, отличается долговечностью и прочностью. Цены на PEX вполне доступны, но следует помнить, что для их фиксации необходимо жесткое крепление. В продаже существует специальная подложка для РЕХ, но чтобы сэкономить, можно пользоваться и самодельным крепежом.

Расчет необходимого количества материала

После того как вы определились с используемым материалом, пришло время посчитать, сколько же именно труб вам придется покупать. Для этого вам необходимо узнать площадь комнаты, после чего составить схему укладки на обычной миллиметровке. Нанесите на нее размеры помещения в выбранном масштабе, а также нарисуйте всю мебель, которая будет стоять в комнате. Прокладывать трубы под шкафами и диванами не рекомендуется — она будет перегреваться и рассыхаться.

Способы укладки

Существует два способа укладки труб: спираль и змейка. Проще всего укладывать материал именно змейкой, но у этого способа есть один серьезный недостаток. Горячая вода поступает в систему, нагревает ее и постепенно остывает. Получается, что у вашей змейки вход будет постоянно горячим, а выход — практически холодным. То есть прогрев пола будет неравномерным, а пользование им некомфортным.

Укладка по спирали сложнее, но при этом тепло равномерно распределяется по всей трубе. Из коллектора оно попадает в центр, а затем возвращается назад. Укладка спиралью подразумевает создание одного резкого изгиба в центре, а затем труба раскатывается кругами по всей комнате.

Обратите внимание: длина трубы в контуре не должна превышать 55-60 метров. В противном случае система будет неэффективной за счет сильного остывания теплоносителя.

Советы по укладке

• Если для отопления комнаты необходима длина трубы больше, чем 60 метров, то используйте несколько контуров.
• В одном помещении допускается совмещение змейки и спирали.
• Укладывать трубу необходимо на расстоянии в 15-20 сантиметров от стен.
• Расстояние между соседними трубами обычно определяется возможностью их изгибания. Стандартная 16 мм труба прогревает стяжку на 10-15 сантиметров в каждую сторону.
• Возле окна трубы следует проложить чаще.
• Не делайте большое расстояние между витками, иначе у вас получится полосы теплого и холодного пола.

Используя эти советы, нарисуйте на бумаге схему расположения трубы для теплого пола в правильном масштабе. Теперь узнать ее протяженность не составит труда!

Что еще понадобится?

После того как вы выбрали виды труб, способ укладки и посчитали необходимую длину, вам придется приобрести еще несколько материалов и инструментов.

• Теплоизоляция. Она необходима для того, чтобы ваш теплоноситель не грел землю, а отдавал тепло наверх. Обычно в качестве теплоизоляции используют плотный пенопласт или экструзионный пенополистирол.
• Гидроизоляция. Она предназначена для защиты бетонной стяжки от излишней влаги.
• Демпферная лента. Ее укладывают по периметру всего помещения на уровне стяжки. Демпферная лента эффективно компенсирует тепловое расширение монолита и сохраняет его от вспучивания.
• Армирующая сетка. Обычно укладывается на утеплитель и используется не только для придания стяжке прочности, но и для закрепления трубы.
• Скобы. Используются для надежной фиксации изогнутых труб.
• Коллектор. Это, грубо говоря, смеситель, который распределяет горячую воду по различным контурам. Лучше всего использовать коллектор с регуляторами: он позволяет точно настраивать температуру воды в каждом кольце.

Порядок монтажа теплого пола

• Подготовка основания, укладка на него теплоизоляции.
• Укладка гидроизоляции (полиэтилена или фольги). Обязательно проклеивайте все стыки и швы скотчем, чтобы влага не могла просочиться.
• Укладка демпферной ленты по периметру помещения.
• Укладка армирующей сетки.
• Установка в выбранном месте коллектора.
• Укладка труб. Края трубы сразу выводите к коллектору, раскатывайте ее по основанию, крепите скобами или хомутами к арматуре.
• Подключите начало и конец трубы к коллектору. Проведите проверку герметичности — закачайте в систему воду под давлением в полтора раза выше рабочего.
• Если нигде нет утечек, то заливайте конструкцию стяжкой. Не стоит сбрасывать давление в трубе — вода не даст ей согнуться под тяжестью раствора.

В качестве стяжки можно использовать песчано-цементную смесь (3 к 1) или специальные наливные полы. Толщина стяжки должна быть не менее 30 мм.

Теперь вы сможете самостоятельно определиться с тем, какие трубы лучше для теплого пола. Кстати, в создании водяной системы отопления нет ничего сложного: даже начинающий мастер может ее собрать. Единственное, где вам может понадобиться помощь — в подсчете мощности будущей системы для определения типа нагревателя!
