Что, если вход в батарею сделать снизу, а выход – сверху?

В большинстве схем отопления показано, что вход в радиатор в верхнюю часть радиатора, а выход с другой стороны (типа ленинградка из нижней части). Но я увидел другую схему – очень редкую, но которая мне показалась очень интересной. А именно – вход в нижнюю часть радиатора, а выход в верхней с другой стороны. Мне показалось, что в данной схеме срабатывают несколько физических качеств:

1. Горячая вода вытесняет холодную.
2. Подача воды снизу вытесняет воздух.

Подскажите есть ли целесообразность и опыт применения такой схемы? Буду очень признателен.

Прикреплённые изображения:

Добрый день, Андрей.

При всём уважении, вы путаете варианты подключения радиаторов со схемой отопления. Ленинградка – это не принцип подключения радиаторов, а однотрубная система отопления. На прикреплённом вами рисунке двухтрубная система, для наглядности посмотрите схему 1 и сравните их.

Если обратите внимание, на вашем обратка идёт отдельным стояком, а в ленинградке подача/обратка завязана на одной трубе. Теплоноситель перетекает из одного радиатора в другой и так пока снова не вернётся в котёл.

Система отопления предложенная вами считается более эффективной. Она позволяет регулировать температурный режим каждого в отдельности радиатора в отличие от однотрубной. Ради объективности стоит заметить: однотрубная также поддаётся регулировке с помощью устройства байпасов. При выборе системы отопления дома важно учитывать площадь одного этажа, для однотрубной не должна превышать 100 м2.

Вернёмся к схеме 1 и наглядно увидим недостатки. Радиаторы 1-3 всегда будут огненными, 4-6 оптимальной температуры, а вот 7-8 самыми холодными. В итоге для того что бы поддерживать комфортные условия в комнатах с радиаторами 7-8, необходимо включать котёл на более высокую мощность, тем при этом в комнатах с радиаторами 1-3 будет настолько жарко, что придётся открывать окна. Рациональность потребления газа не на самом высоком уровне.
Вот теперь перейдём к подключению радиаторов.

Вы не совсем верно понимаете принцип. Нагреваясь вода расширяется, что приводит к её движению по трубам, охлаждаясь вода самотёком следует назад по обратке к котлу, вследствии чего и возникает естественная циркуляция. Закон воспроизводите верно, только применяется на практике наоборот. Воздух в любом случае поднимается вверх, независимо от того, как подключены радиаторы. Поэтому краны для травки воздуха и устанавливаются всегда в верхнем левом или правом углу батареи.

По поводу КПД радиаторов в зависимости от их подключения. Принципиально делится на два типа: одностороннее (схема 2) и двухсторонние подключение (схема 3). Как видите эффективность предложенного вами подключения составляет 80%. Максимальное 100% как раз при аналогичном варианте только с точностью до наоборот.

Как итог. Система отопления в вашей схеме правильная, а подключение радиаторов выбрано не самым оптимальным.

Есть ли разница при вернем или нижнем подводе воды к радиаторам отопления?

Раньше думал, что горячую подводить только сверху к радиатору.
Потом увидел отопление в частном доме с нижней подводкой.
Сегодня прочитал в книге о верхнем и нижнем подводе горячей воды.
В голове — сумбур.
Мастера по отоплению расскажите, есть ли строгое правило подвода
горячей воды к системам отопления или нет.

vovka224 написал :
есть ли строгое правило подвода
горячей воды к системам отопления или нет.

Стогого правила- нет. Но люминь и биметал греют хуже при нижнем подключении.

Все довольно просто:

в чугунных радиаторах с огромным внутренним сечением каналов обеспечивается естественное перемешивание воды и равномерный прогрев радиатора по высоте. Поэтому для чугуна не столь существенно, нижнее или верхнее подключение.

в современных панельных, алюминиевых и биметаллических радиаторах, заточенных под быстрое управление теплоотдачей термостатами, внутренние каналы имеют минимальный диаметр (чтобы уменьшить теплоемкость). В результате при нижнем подключении горячая вода с трудом «пробивается» вверх по каналам, и радиатор недостаточно прогревается в верхней части. Перестает работать принцип противотока взаимодействующих веществ (воды внутри и воздуха снаружи), резко снижается теплоотдача радитора.

• в современных панельных, алюминиевых и биметаллических радиаторах, заточенных под быстрое управление теплоотдачей термостатами, внутренние каналы имеют минимальный диаметр (чтобы уменьшить теплоемкость). В результате при нижнем подключении горячая вода с трудом «пробивается» вверх по каналам, и радиатор недостаточно прогревается в верхней части. Перестает работать принцип противотока взаимодействующих веществ (воды внутри и воздуха снаружи), резко снижается теплоотдача радитора.

Как я понял подвод горячей воды для современных радиаторов осуществлять
только СВЕРХУ.

А формы изготовителей радиатров дают какие-либо рекомендации?
Кто знает?

Практически на всех приличных радиаторах есть возможность «нижнего» подключения.

(Внутри батареи все-равно подача сверху)
неплохие радиаторы у зендера(сталь)

Подача воды в батарею сверху или снизу

Подключение радиаторов отопления — схема и способы

Схема соединения отопления

Все специалисты говорят о том, что если неправильно воспользоваться схемой подключения радиаторов отопления, то теплопотери могут составить до 50%. Цифра удручающая, поэтому необходимо досконально разобраться в этом вопросе и дать рекомендации по поводу правильного проведения монтажного процесса.

Говоря о схеме подключения, следует иметь в виду трубную обвязку отопительных батарей.

Схемы подключения

Существует три основные схемы:

Рассмотрим каждую в отдельности.

Диагональная схема

На сегодняшний день это самый эффективный вариант, имеющий наибольший коэффициент полезного действия. Подача горячей воды в этой схеме производится сверху, а обратка отходит снизу. Поэтому и эффективность работы такого радиатора будет выше. Все дело в законах физики. Теплая вода, даже под действием созданного внутри давления, стремится подняться вверх. Происходит противоток тепловой энергии, отсюда и высокая теплоотдача отопительного элемента.

Если все сделать наоборот, то теплоноситель просто будет подниматься вверх с достаточно большой скоростью, оставляя мало энергии в батареях. К тому же в этом случае поток теплоносителя пойдет по пути наименьшего сопротивления, а значит, говорить о его равномерном распределении не приходится. Горячая вода пройдет по первым трем секциям радиатора и быстро уйдет в обратку. Остальные же секции будут теплыми, потому что получили меньше энергии. Специалисты считают, что такая неправильная обвязка может стоить потери тепла до 50%.

Внимание! Подключение батарей отопления диагонального типа обычно проводят в домах, где используется двух- или однотрубная система отопления.

Боковая односторонняя схема

Эффективность теплоотдачи радиаторов при этой схеме уступает диагональной. Дело в том, что подача горячей воды производится сверху, а обратка подсоединяется снизу, но с этой же стороны радиатора. Распределение теплоносителя в любом случае становится неравномерным. Опять-таки основное тепло остается на нескольких первых секциях, остальные остаются всего лишь теплыми.

Правда, сегодня инженеры придумали, как увеличить длительность поступления теплоносителя в батареи. Для этого используют специальный патрубок, который называется удлинителем протока жидкости. Это обычная стальная труба, помещенная внутрь радиатора отопления. Но это не выход из положения — ведь не всегда потребители знают о такой новинке.

Данный вид обвязки очень часто используют в домах с небольшой полезной площадью — отопительные приборы в этом случае работают очень эффективно. Однако схема будет работать лучше, если увеличить или скорость теплоносителя (установка циркуляционного насоса решит эту проблему), или его температуру.

Еще один момент — это смена подводки труб подачи и обратки. Как и в первом случае с диагональной системой обвязки, здесь также эффективность будет падать наполовину.

Нижнее подключение

Обычно этот вариант используют в том случае, если трубопровод отопительной системы проложен в полу или под плинтусом. Среди специалистов этот способ обвязки носит название серповидного, или сидельного подключение.

Подобный вариант обвязки стал очень популярен, потому что появилась возможность спрятать трубы в стены или пол. Тем самым решаются некоторые дизайнерские проблемы, связанные с созданием внутреннего интерьера комнат. К тому же эффективность теряется не на много. Специалисты утверждают, что потери составляют всего лишь 7-10%. Для большого дома это мизер.

Но здесь необходимо учитывать количество секций в одной батарее. К примеру, если один радиатор имеет большую длину, а значит, большее количество секций, то нижняя обвязка будет эффективнее, чем боковая. Если длина батареи небольшая, то боковая обвязка будет эффективнее нижней.

У данной схемы есть подвид, который определяется конструкцией отопительного прибора. Дело в том, что производители предлагают батареи, у которых выход труб расположен не с боку, а снизу. Они направлены вертикально и смотрят в пол. Чтобы подключить такой радиатор к системе отопления, необходим специальный сантехнический узел, в который входят запорная арматура и байпас.

Заключение по теме

Как видите, подключение радиаторов отопления (схема должна быть выбрана точно для каждой системы) сопровождается разными видами обвязки. Не стоит думать, что всегда и везде лучше принимать за основу диагональный вариант. Все не так просто, как кажется на первый взгляд. Приходится учитывать множество факторов, где финансовый (экономический) играет достаточно важную роль. К тому же многое будет зависеть от общей обвязки отопительной системы.

Схемы подключения радиаторов отопления в частном доме

Информация, представленная в данной статье, даст возможность разобраться в схемах правильного подключения батарей отопления в частном доме. Ведь правильно подобранный по мощности отопительный газовый или электрический котел, грамотное проведение разводки труб не гарантируют, что отопительная система будет работать с максимальной теплоотдачей радиаторов. Правильное подключение последних увеличит эффективность работы.

Радиатор – это совокупность нескольких пустотелых секций, соединенных между собой ниппелями (другое название — двусторонние резьбовые муфты трубного типа). Существует другой тип батарей, в которых соединение неразъемное. Также есть модели, изготовленные литьевым способом, секции которых представляют собой литые монолитные конструкции.

Независимо от предлагаемых моделей в конструкции радиаторов присутствуют два коллектора, по которым перемещается теплоноситель: один расположен сверху, другой снизу. Они соединяют между собой каналы в секциях, в которые попадет горячая вода, нагревая отопительный прибор.

Каждый коллектор имеет два входа. Но необходимо обозначить, что из двух входных отверстий подключаться к трубной разводке системы отопления будет один. То есть один коллектор будет подключаться к подаче. Подача — это трубный участок, идущий от отопительного котла. Второй — к обратке. Обратка – это участок, по которому теплоноситель движется от радиатора в сторону котла.

• теплоноситель от котла по системе подачи попадает в коллектор радиатора;
• заполняет собой секции прибора;
• отдает тепло металлу, из которого батарея изготовлена; соответственно тепловая энергия попадает в помещение;
• поступает во второй коллектор, откуда выводится в систему обратки.

Итак, два входа в батареях всегда подключены к трубам. Два остальных закрываются резьбовыми заглушками или каким-нибудь запорным устройством.

Виды радиаторов

Рынок предлагает довольно широкий ассортимент радиаторов отопления, отличающихся друг от друга как по особенностям конструкции, так и по сырьевому материалу. По первому критерию приборы делятся на три группы: секционные, панельные и трубные. Первые были описаны выше, вторые представляют собой две панели, изготовленные методом штамповки и соединенные между собой сваркой. Между панелями остается пространство для заполнения теплоносителем. Третьи представлены в виде трубы в два или несколько уровней, на которую насажены алюминиевые пластины, усиливающие теплоотдачу прибора.

По второму критерию подразделяются на:

Виды систем отопления

Существует всего две разновидности отопительных систем: однотрубная и двухтрубная.

Однотрубная

Простым языком — это схема, в которой установлен котел, а от него отходит одна труба, проходящая по всем отапливаемым комнатам. Она возвращается обратно к котлу. Как раз к этой трубе подключены радиаторы отопления в каждом помещении. То есть батареи включены в трубную разводку последовательно. Получается, что обратка, к примеру, первого нагревательного прибора, становится подачей второму и т.д.

В такой последовательности можно расположить схему как горизонтально, так и вертикально, обвязывая радиаторы на разных этажах дома. У этой системы есть один довольно серьезный минус: последние в цепи батареи будут получать теплоноситель с более низкой температурой. Использование циркуляционных насосов позволит частично решить эту проблему.

Преимущества же у этой системы следующие:

• меньшее количество используемых труб и фитингов снижает себестоимость отопления;
• быстрый и несложный монтаж.

Двухтрубная

Из названия становится понятным, что в схеме присутствует две трубы: подачи и обратки. И к каждой из них подключены радиаторы разными входными парубками. При этом каждый трубный участок проходит через все комнаты, в которых размещены отопительные приборы.

• простота регулирования температурного режима в каждом помещении;
• поступление теплоносителя с одинаковой температурой во все батареи;
• более простое управление теплотехническими процессами.

Что касается минусов, то он только один: большой расход материалов (труб и фитингов), что увеличивает финансовые вложения на сооружение системы отопления этого типа.

Двухтрубная схема делится на две принципиально разные группы:

• группа, в которой участок подачи, как и обратка, распределяется по всем отапливаемым помещениям;
• группа носит название лучевой: устанавливается в подачу гребенка, от которой к каждому радиатору отводится отдельная труба.

Способы подключения радиаторов

Итак, переходим к основной теме статьи и рассмотрим, какие схемы подключения радиаторов отопления в частном доме сегодня используются, какие из них использовать можно без проблем, а какие не рекомендуется применять вообще.

Одностороннее подключение верхняя подача

Обычно эту схему подсоединения часто используют в многоквартирных домах. В частном домостроении она встречается редко, только в многоэтажных постройках, если в них использована однотрубная модель.

Суть подключения батареи заключается в том, что в верхний входной патрубок прибора подсоединяется труба подачи, а в нижний с этой же стороны радиатора — обратка. Получается, что две трубы располагаются с одной стороны.

Говоря об эффективности работы такой системы, надо отметить, что она неплохо себя зарекомендовала, но с одной оговоркой – длина отопительных приборов не должна быть большой, так как теплоноситель, заполнив собой все секции и полости, будет перемещаться ближе к выходам. А чем длиннее радиатор, тем меньше горячая вода будет захватывать дальние секции.

Одностороннее подключение нижняя подача

Это, по сути, то же самое, что и предыдущий вариант, только в данном случае подача подводится к нижнему входному патрубку, а обратка к верхнему. Это самая малоэффективная схема из всех используемых. В частных домах ее не применяют: слишком велики потери эффективности теплоотдачи, которые варьируются в диапазоне 20-25%.

Причины те же, что и в предыдущем варианте подключения. Это застойные явления теплоносителя в дальних от входных патрубков секциях отопительного прибора, потому что вода движется по кратчайшему пути от входа до выхода.

Двустороннее нижнее подключение

В этой схеме подача и обратка подсоединяются с разных сторон радиатора через нижний коллектор, поэтому теплоноситель движется именно по нему, заполняя собой внутренние каналы батареи. Патрубки верхнего коллектора заглушены.

Работает батарея, подключенная таким способом, только из-за разности плотности воды: в нижнем коллекторе она с меньшей плотностью, в верхней части с большей, потому что температура теплоносителя там ниже. То есть поступающая в радиатор горячая вода поднимается, охлажденная опускается.

Так как встречные потоки мешают друг другу, поэтому возникает невысокая эффективность теплоотдачи. Из-за этого верхняя часть прибора нагревается меньше и с малой интенсивностью. Теплопотери этой схемы составляют от 10 до 15%.

Двустороннее верхнее подключение

Здесь все наоборот. Труба подачи и обратки подключаются к верхнему коллектору, а патрубки нижнего заглушены. Эта схема никогда и нигде не применяется, потому что для теплоносителя создаются все условия, чтобы он напрямую проходил по верхнему каналу. Он заполняет собой отопительный прибор, но смены воды в нем не происходит. А значит, он не нагревается и не производит обогрев помещений. Верхняя часть радиатора греется, но этого недостаточно, чтобы говорить об эффективности.

Диагональное подключение верхняя подача

Здесь работает следующая схема: подача подключается к верхнему коллектору с одной стороны отопительной батареи, обратка — с противоположной к нижнему каналу. То есть теплоноситель движется по диагонали сверху вниз, полностью заполняя собой радиатор.

Это самая эффективная система с минимальными теплопотерями. Она хорошо работает в плане теплоотдачи и равномерного распределения горячей воды по вертикальным каналам секций прибора.

Диагональное подключение подача снизу

Этот вариант применяется очень редко. Причина — появление застойных зон внутри радиатора, особенно в области под патрубком обратки. Это означает, что половина батареи нагреваться попросту не будет.

Что касается схемы, то подача подключается в нижний коллектор, обратка — в верхний с противоположной стороны отопительного прибора.

Одностороннее нижнее подключение

Этот вариант врезки радиаторов в систему отопления сегодня популярен, потому что позволяет произвести скрытую подводку труб через пол. Но это не значит, что и подача, и обратка вводятся в один коллектор. Хотя если посмотреть на внешнюю сторону, может показаться, что это действительно так.

Этот вариант подключения можно использовать, если установить на батарею специальное устройство, которое называют адаптером. Сегодня производители предлагают радиаторы, в которых это приспособление уже встроено. С его помощью организуется поток теплоносителя по одной из вышеописанных схем.

Обобщение по схемам подключения

Идеальный вариант схемы подключения отопительных приборов даже в многоэтажном строении – это диагональное с верхней подачей. Но не стоит забывать, что не все владельцы частных домов могут себе позволить выделить большой бюджет на систему отопления. Поэтому однотрубная схема с двусторонним нижним подключением встречается достаточно часто. Особенно если дом небольшой и одноэтажный.

В зданиях в два или три этажа иногда используют комбинированные схемы подсоединения. К примеру, как показано на фото ниже (рисунок Б). Здесь одним котлом отапливается трехэтажный дом, в котором установлена двухтрубная система отопления. При этом дом разделен на две зоны, в каждой из которых смонтирован один отопительный стояк. Так вот к первому из них радиаторы подключены по диагональной двусторонней схеме с верхним подключением, ко второму — по односторонней с верхним подсоединением контура подачи.

Во второй зоне экономится материал. Можно было бы смонтировать два стояка вместо одного и создать подключение, как в первой схеме. Но в данном случае было выбрано оптимальное решение. При этом в двух зонах эффективность теплоотдачи самая высокая.

Как правильно установить радиатор?

Обычно радиатор устанавливают под окном. Существует несколько требований, влияющих на качество теплоотдачи отопительного прибора:

• длина батареи должна быть не меньше 75% ширины оконного проема, при этом она должна устанавливаться точно посередине;
• если в конструкции окна присутствует подоконник, то радиатор должен устанавливаться под ним на расстоянии 10-12 см;
• над полом батарея монтируется на высоте 10-12 см;
• просвет между стеной и устанавливаемым отопительным прибором должен быть равен 2-5 см.

Необходимо отметить, что обозначенные требования являются рекомендательными. Некоторые производители предлагают придерживаться своих параметров установки: они обычно прописываются в паспорте изделия.

Теперь необходимо выяснить, что же мешает стопроцентной теплоотдаче радиаторов. Существуют следующие факторы:

1. Если подоконник полностью закрывает батарею сверху, то это гарантирует снижение эффективности теплоотдачи на 5%.
2. Если радиатор устанавливают в нишу стены (то есть над ней вместо подоконника располагается выступ стены), то тепловые потери составят 7-8%.
3. Если перед прибором устанавливают декоративный экран, то эффективность теплоотдачи уменьшится на 12%.
4. Если монтаж произведен в нишу и она закрывается экраном, то потери составят до 25%.

Схема подключения радиаторов отопления: варианты и их особенности

Схема подключения радиаторов отопления: виды и их особенности
Схема подключения батарей отопления и ее взаимосвязь с типом отопительной системы

Одним из немаловажных этапов работ в процессе создания любой системы отопления является так называемая обвязка радиаторов, т.е. их подключение к магистральным трубопроводам.

Выполняться она может различными способами, и выбор схемы подключения зависит от многих факторов – правильность этого выбора определяет то, насколько качественно и экономично будет работать система отопления. В этой статье вместе с сайтом stroisovety.org мы разберемся с вопросом, какая схема подключения радиаторов отопления будет правильной в той или иной ситуации.

Мало того, мы рассмотрим сильные стороны различных схем обвязки батарей, тем самым предоставив вам возможность выбрать из них наиболее оптимальную и подходящую именно для ваших условий эксплуатации отопительной системы.

Схема подключения радиаторов отопления фото

Схема подключения радиаторов отопления: виды и их особенности

Можно выделить три принципиально разные способа подключения радиаторов отопления – все они работают отлично, но делают это в определенных условиях. Об условиях мы поговорим немного позже, а пока рассмотрим, что представляют собой эти схемы.

1. Боковое подключение радиаторов отопления. Если стать перед смонтированной на стене батареей, то при этом способе ее подключения подающий и обратный трубопровод будут находиться с одной стороны отопительного прибора – сверху (подача) и снизу (обратка). Скажем прямо – среди всех способов подсоединения радиаторов этот является наименее удачным. По сути, теплоноситель движется по первой секции радиатора, а последним, как говорится, достаются крохи тепловой энергии. Для такого способа подключения очень важным моментом является положение батареи относительно уровня горизонта – это не тот вариант, когда четкий уровень обеспечивает качественное функционирование отопительного прибора. Хотите, чтобы при такой постановке вопроса батарея работала нормально? Тогда нужно сделать небольшой контр уклон – задняя часть батареи, та, где установлены заглушки и кран Маевского, должна быть немного приподнята. Это дает два преимущества: во-первых, воздух беспрепятственно поднимается к крану Маевского и, во-вторых, улучшается циркуляция теплоносителя внутри самой батареи. Горячая вода поднимается вверх и полностью заполняет батарею. Даже если она будет расположена точно горизонтально, хорошей конвекции наблюдаться не будет.
2. Диагональное подключение радиатора отопления. Такая схема выглядит несколько лучше – при этой обвязке радиаторов подающий трубопровод подсоединяется с одной стороны вверху, а обратный трубопровод подключается с другой стороны внизу. Какие преимущества дает такой способ подсоединения отопительных приборов? Все та же банальная улучшенная конвекция теплоносителя внутри радиатора – теплоноситель, пытаясь найти короткую дорогу от подачи к обратке, проходит как бы по диагонали батареи, полностью задействовав ее в процессе конвекции. Нагрев нижнего треугольника радиатора производится за счет ниспадающего потока теплоносителя, а верхний треугольник прогревается уже за счет самой конвекции, при которой горячий теплоноситель поднимается вверх. Кстати, на подъем горячей воды вверх влияет не температура, а плотность, которая у холодной воды больше. Именно по этой причине она и вытесняет горячий теплоноситель вверх.

Диагональное подключение радиатора отопления фото

Радиаторы отопления с нижним подключением. Наверное, вы уже догадались, что при такой схеме подключения батареи подача и обратка отопления подсоединяются снизу, с разных сторон отопительного прибора. В этой ситуации ток теплоносителя проходит по нижней части батареи, и о прямом прогреве радиатора здесь речь вообще не идет. Все обеспечивается конвекцией – остывшая вверху жидкость опускается вниз, а на ее место поднимается нагретый теплоноситель. На сегодняшний день такой способ обвязки батарей считается наиболее оптимальным, но не стоит принимать все за чистую монету – на самом деле он применим не при всех условиях. Но об этом чуть позже.

Итак, возможные схемы подключения батарей мы разобрали, теперь остается решить вопрос использования – с целесообразностью их применения при тех или иных обстоятельствах.

Схема подключения батарей отопления и ее взаимосвязь с типом отопительной системы

Существуют три основных способа прокладки магистральных трубопроводов, обеспечивающих работу системы отопления – их выбор в большинстве случаев обусловлен размерами системы отопления. Рассмотрим их подробнее и разберемся, к какой из них лучше подходит та или иная схема обвязки отопительных приборов.

Система отопления со стояками – это идеальный вариант для отопления с естественной циркуляцией теплоносителя. Благодаря законам природы горячая вода поднимается вверх (например, на чердак здания) и оттуда под действием силы гравитации опускается вниз по стоякам, где и собирается в обратный трубопровод, по которому возвращается к котлу на очередной цикл подогрева. Для такой системы отопления наилучшими вариантами считается боковое или диагональное подключение батарей. Естественно, лучше выбрать диагональный вариант, но он не всегда уместен. К примеру, если строение имеет несколько этажей – при такой схеме получается смещение стояка, а возврат его в исходную точку затрудняет естественный ток теплоносителя. Так что в такой комбинации диагональное подключение возможно только в одноэтажных строениях. О нижнем подключении батарей в такие системы не может быть и речи.

Способы подключения радиаторов отопления фото

Однотрубное подключение радиаторов отопления. Не знаю, почему, но второе название такой отопительной системы звучит как ленинградка. Она представляет собой закольцованную трубу, один конец которой подключается к подающему трубопроводу отопления, а второй – к обратному патрубку котла. Получается так, что теплоноситель циркулирует по кругу – в этом есть как свои преимущества, так и недостатки. К примеру, при большой длине кольцевого трубопровода последние в цепи радиаторы прогреваются плохо. К преимуществам этой системы можно отнести очень эффективную работу при малой длине кольцевого трубопровода (до 30м). Если длина кольца больше, тогда батареи подсоединяют к магистрали через тройники – в такой ситуации дополнительно установленными кранами на подачу и обратку можно уменьшать ток теплоносителя через батарею, обеспечивая тем самым лучшую работу дальних радиаторов. При небольшой длине трубопровода батареи подключаются немного иначе – без тройников. Выход с первой батареи подсоединяется к входу последующего отопительного прибора. Самый главный недостаток последнего варианта заключается в том, что невозможно заменить радиатор без полной остановки и слива всей системы в целом (поэтому она практически не применяется).

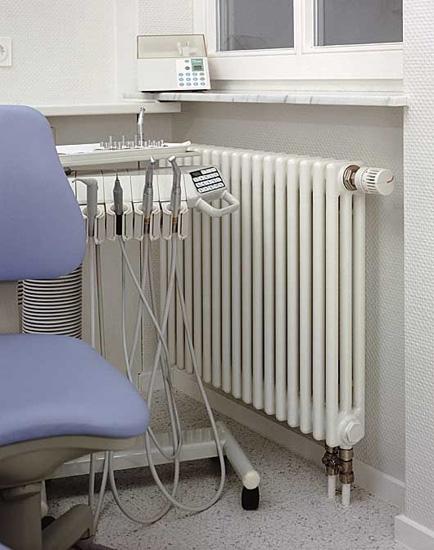

Радиаторы отопления с нижним подключением фото

Двухтрубное подключение радиаторов отопления. Это, можно сказать, стандартная схема подключения радиаторов отопления для одноярусных отопительных систем – она широко распространена как в одноэтажных частных строениях, так и в многоэтажных постройках. Такая схема представляет собой два магистральных трубопровода, один из которых отвечает за подачу теплоносителя в батарею, а другой за отвод охлажденной жидкости. Преимуществ у такой системы хоть отбавляй – она прекрасно регулируется отсекающими кранами, легко совмещается со стояковой системой и способна обеспечивать подачу теплоносителя на довольно большие расстояния. Одна ветвь подобного трубопровода может достигать 50м. Для такой системы наиболее подходящим вариантом подсоединения батарей является и нижняя схема обвязки, и диагональная. Обе схемы работают отлично, и выбор между ними зависит не от типа системы, а от виды используемых радиаторов. К примеру, если планируется установка секционных батарей, то лучше смонтировать диагональную схему подключения. Ну а для конвекторов оптимальным решением будет схема с нижними подводками.

В общем, подводя итоги всему вышесказанному, можно сказать только одно – вопрос, как правильно подключить радиаторы отопления, однозначно решить нельзя. Не существует универсального решения – выбирать нужно исходя из обстоятельств, как говорится, по месту.

Боковое подключение радиаторов отопления фото

И в заключение остается добавить лишь одно – зачастую при монтаже отопительных систем применяется так называемая комбинированная схема подключения радиаторов отопления. В основном они используются для теплоснабжения двух-, трех- и более этажных строений.

В определенном месте дома прокладываются центральные стояки, проходящие сквозь все этажи дома – впоследствии от них запитывается каждый этаж в отдельности.

Устанавливается распределительная гребенка (коллектор), к ней может подсоединяться несколько отдельных веток, в каждой из которых может использоваться своя определенная схема подключения радиаторов (какая именно из систем, описанных выше, определяется расчетами).

Автор статьи Александр Куликов

Варианты и схемы подключения батарей отопления

Для монтажа радиаторов отопления применяются разные схемы их подсоединения к центральной магистрали отопления.
Выбор типа подключения батареи к системе отопления напрямую зависит от того, какая система отопления установлена в доме: одно- или двухтрубная. Предпочтение каждой из схем отдается исходя из особенностей расположения батарей и подающих труб отопительной сети.

Итак, существует три основные схемы подключения батареи отопления к сети отопления:

Рассмотрим особенности каждой из них.

Подключение батарей к однотрубной системе отопления

1. Боковое одностороннее подключение к однотрубной системе отопления является самым распространенным и привычным для нас, т. к. используется при монтажерадиаторов обогрева в многоквартирных домах с централизованным отоплением.

Данный тип соединения характеризуется установкой впускного и выпускного патрубка по одну сторону батареи: подводящая труба подсоединена к патрубку батареи, расположенному вверху, а отводящая – к расположенному внизу. Подача теплоносителя при такой схеме может осуществляться как снизу, так и сверху, но стоит учитывать, что при подаче воды снизу, давление воды должно быть несколько увеличено, чтобы сохранить эффективность радиатора.

В том случае, когда батарея состоит из большого количества секций (от десяти), то даже при правильно выполненном подсоединении последние секции часто будут прогреваться меньше. Уровень нагрева всего радиатора отопления напрямую будет зависеть от того, насколько беспрепятственно циркулирует теплоноситель в батарее и от его температуры.

Чтобы при большом количестве секций батарея прогревалась равномерно, выполняется установка удлинителя протока жидкости.
Диагональное подключение к однотрубной системе отопления. Данная схема наиболее эффективна из всех существующих, поэтому она наиболее часто

Диагональное подключение батареи

используется для батарей, которые состоят более чем из десяти секций. Здесь подводящая труба сети присоединена к патрубку батареи, расположенному вверху с одной ее стороны, а отводящая – к патрубку, расположенному внизу с другой стороны.

При таком подключении отводящая труба располагается под батареей, для возврата воды в отопительную сеть. Высокая эффективность диагонального соединения обусловлена как раз тем, что теплоноситель здесь гарантировано проходит через все секции батарее, сохраняя при этом одну температуру.

При этом подключении вода также может подаваться снизу и сверху, и также при подаче воды снизу мощность батареи, т.е. давление воды, должна быть увеличена.

Нижнее подключение к однотрубной системе. Здесь оба патрубка батареи расположены внизу и обращены вниз к полу. Данная схема подключения считается

Нижнее подключение батареи

наименее эффективной. Но учитывая то, что подводку, которая располагается внизу батареи, легко скрыть за плинтусом или при помощи специальной утяжки в пол, этот тип подключения зачастую применяется при монтаже отопления в частном доме, в особенности при использовании радиаторов только с нижним присоединением к сети.

Подключение батарей с байпасом или трехходовым краном

Обычно, при использовании однотрубной схемы подачи теплоносителя применяют подключение батарей с байпасом или трехходовым краном.

Подключение батареи с байпасом

Подключение батареи с трехходовым краном

Такое подключение позволяет регулировать температуру каждого помещения. Схема выглядит так: между входным и выходным подводами устанавливается байпас, специальная перемычка, трубка, которая обеспечивает перемещение горячей воды даже тогда, когда на радиаторе закрыты вентили.

На входе и выходе батареи обычно устанавливается по одному вентилю. Вместо двух вентилей может быть установлен трехходовый кран, монтируемый на входном патрубке в месте присоединения байпаса. Установка такого крана позволяет регулировать температуру нагрева радиатора путем частичного перекрытия подачи теплоносителя в батарею.

Установка радиатора с трехходовым краном используется достаточно редко.

Подключение батарей к двухтрубной системе отопления

1. Последовательное боковое подключение к двухтрубной системе. Это достаточно сложная схема, которая зачастую себя не оправдывает. Здесь радиатор непосредственно встраивается в общую сеть отопления, стало быть, горячая вода циркулирует в нем под давлением. Для сброса воздуха, находящегося в системе, здесь устанавливается кран Маевского.

Недостатком этой схемы является невозможность установки регулятора температуры нагрева радиатора, например, байпаса, а также необходимость отключения всей системы отопления и слива из нее горячей воды в случае необходимости проведения демонтажа или ремонта радиатора.
Последовательное диагональное подключение к двухтрубной системе аналогично по своим характеристикам боковому подключению с той разницей, что обеспечивает более эффективное прогревание батареи.

Параллельное нижнее подключение к двухтрубной системе отопления. Здесь теплоноситель поступает в радиатор непосредственно из теплопровода, вмонтированного в общую сеть отопления. Преимущество этой схемы перед диагональной и боковой в том, что на обеих трубах радиатора монтируются краны, позволяющие отключать подачу теплоносителя, что дает возможность заменить его без отключения всей сети отопления.

При низком давлении в системе показатель эффективности параллельного подключения намного ниже, нежели последовательного.

Отопление монтаж:
+38 (044) 228-07-69
+38 (095) 122 82 42
+38 (067) 966 98 36

Обращайтесь в нашу компанию!
Мы избавим Вас от хлопот из-за неработающей сантехники в Вашем доме!

Почему радиатор отопления сверху горячий, а снизу холодный — Постройка

Почему труба горячая, а батарея холодная? Что делать если радиатор недостаточно прогревается? Как найти причину и устранить ее самостоятельно? Что сделать чтобы радиатор лучше грел комнату?

В этой статье мы расскажем, почему батареи отопления холодные в отопительный сезон. Опишем основные причины почему стояк горячий, а батарея чуть теплая. Вы узнаете, как найти и решить проблему самому и когда стоит вызывать специалиста.

Диаметр имеет значение

Если при монтаже системы отопления не предусмотрен байпас, а батарея просто подключена к уже существующему стояку, могут быть проблемы из-за диаметра труб.

При прохождении через стояк поток воды разделяется. Если к радиатору подходит труба меньшего диаметра, чем стояк, в него попадет мало теплоносителя. Он быстро охладится и батарея наощупь будет холодной или еле теплой.

Есть два варианта решения:

1. Заменить трубу от стояка к батарее на аналогичную, но большего диаметра;
2. Установить байпас и перекрыть его настолько, чтобы достичь нужной температуры.

Воздух – враг

Если снизу батарея горячая, а сверху холодная, причиной может стать завоздушенность. Особенно при нижнем или седельном подключении. Если по системе отопления циркулирует теплоноситель, вода низкого качества, они могут вступать в реакцию с металлами и пластиком.

При этом выделяется воздух, водород или другой газ. Он скапливается в верхней части радиатора. Воздух или другой газ препятствуют току воды или теплоносителя. Тепловая мощность радиатора снижается, он быстро остывает.

Решить проблему просто – необходимо стравить воздух из батареи отопления. Для этого служит кран Маевского. Он находится в торце верхней части радиатора вместо заглушки. Чтобы удалить газ:

• Подставьте небольшую емкость (стакан, чашку) под нижнюю часть крана Маевского;
• Начните откручивать кран, пока не услышите характерное шипение;
• Сначала из отверстия пойдет воздух, потом его смесь с водой;
• Когда из отверстия польется чистая вода или теплоноситель – перекройте кран Маевского.

Если на радиаторе нет крана Маевского, установите его. Для этого:

• Перекройте вентили на подаче и обратке.
• Выкрутите верхнюю заглушку.
• Подберите подходящий по диаметру и шагу резьбы кран Маевского.
• Установите его вместо заглушки и откройте вентили.
• Подождите 3-5 минут и спустите оставшийся воздух.

Проверим байпас

Принцип работы системы с байпасом прост. Чем сильнее перекрыт вентиль, тем большее количество теплоносителя проходит через отопительный прибор. Соответственно, выше его температура и теплоотдача.

Если кран байпаса открыт, попробуйте перекрыть его наполовину. Температура секций радиатора должна подняться. Если этого не происходит – перекройте вентиль почти полностью. Если после перекрытия байпаса радиатор не нагревается – вышел из строя вентиль. Единственное решение – его замена.

Не перекрывайте байпас полностью! Если вода или теплоноситель по какой-то причине не проходят через радиатор, то вы перекроете всю систему. Давление вырастет и будт велик риск обрыва.

Расположение вентиля байпаса для радиатора с боковым подключением.

Терморегулятор

Проблема случается в квартирах, где к одному или двум стоякам подключены все батареи. Вы можете не знать, что на трубах установлены терморегуляторы, если стояк находится в подъезде или общем коридоре.

Сколько реальных кВт тепла в одной секции радиатора

Если есть терморегулятор – проверьте, не установлен ли он на слишком низкую температуру. При необходимости увеличьте ее. Если после этого температура батарей не изменится вообще, велика вероятность что он вышел из строя.

Ил на дне

В центральных системах отопления вода плохого качества. Из нее выпадает осадок, образующий пласт ила в нижней части радиатора. При использовании некачественных или неправильно подобранных теплоносителей происходит то же.

По мере накопления осадка пропускная способность нижнего коллектора снижается. Меньше теплоносителя проходит через радиатор отопления, он быстро остывает. Теплоотдача уменьшается.

Решить проблему можно только промыв радиатор. Для этого нужно:

1. Перекрыть подачу и обратку;
2. Открутить радиатор от входящей и исходящей трубы;
3. Промыть его специальными средствами.

Подробнее об этом мы описывали в статьях Как промыть радиатор отопления и Как снять радиатор отопления без последствий.

Неправильный радиатор?

В некоторых радиаторах установлены заглушки. Они перекрывают один канал между секциями, направляя поток теплоносителя или воды в нужном направлении. Такие батареи отопления необходимо устанавливать по правилам, в соответствии с типом подключения.

При некоторых типах подключения заглушка нужна. С ее помощью можно равномерно распределить воду или теплоноситель по всему объему отопительного прибор. При других ее наличие только помешает – трубы стояка будут горячими, а батарея – холодной.

Заглушка может стать причиной воздушных пробок в одной или нескольких секциях. Она может помешать удалению воздуха через кран Маевского, если установлена в верхней части коллектора радиатора отопления.

Определить, есть ли заглушка, можно по документации к отопительному прибору, либо при визуальном осмотре. Давайте рассмотрим вопрос подробнее, с иллюстрациями.

Верхнее подключение

При таком типе подключения в радиаторе должна быть заглушка между 1 и 2 секциями в верхней части. Если верх радиатора горячий, а низ холодный – она отсутствует. Необходимо установить ее.

Боковое подключение

Если первая секция радиатора горячая, а остальные холодные или слегка теплые – заглушка установлена между 1 и 2 секцией. Если все секции горячие, а последняя холодная – перекрыто отверстие между последней и предпоследней секцией. Нужно удалить ее.

При боковом подключении температура секций радиатора падает в зависимости от расстояния до труб. Избежать этого невозможно. Разница температур ощутима при большом количестве секций.

Диагональное подключение с нижней подачей

При таком подключении заглушки в радиаторе отопления быть не должно. При ее наличии есть два варианта:

• Если первая секция существенно горячее остальных – заглушка стоит внизу, между 1-ой и 2-ой;
• Если последняя секция теплее, она находится вверху между последней и предпоследней.

Диагональное подключение с верхней подачей

Такой тип подключения может работать с заглушкой, если она установлена между 1 и 2 секцией. Если она стоит внизу, между последней и предпоследней, то все секции будут холодными. Только последняя останется горячей.

• Теплоноситель пропиленгликоль, его растворы – температура замерзания, характеристики, применение, ТБ
• Фреон R410a – свойства, характеристики, особенности и таблицы параметров
• Фреон R404a – характеристики, свойства, особенности, таблицы
• Как избавиться от запаха в холодильнике – ищем причину и уничтожаем последствия
• Виды теплых электрических полов, особенности, совместимость с покрытиями

Засор по стояку

На внутренних стенках труб отопления образуется осадок. Постепенно его толщина растет. Если диаметр трубы стояка больше, чем идущей к радиатору, то батареи будут холодными. Осадок небольшой толщины существенно уменьшает сечение и пропускную способность.

Проверить трубы на засор можно только визуально. Для этого необходимо отключить отопление по всему стояку и спустить воду в подвале. После этого снять радиатор вместе с кранами и осмотреть внутреннюю поверхность труб.

Лучший вариант – прочистить трубы, идущие от стояка к радиаторам. Если они большой длины, сделать это будет сложно. Придется использовать специальные средства для очистки труб. Их эффективность зависит от типа отложений.

Если нет возможности отключить стояк или прочистить его, можно прикрыть байпас. Так вы уменьшите пропускную способность стояка, вода или теплоноситель под большим давлением пойдут в отопительный прибор. Но это временная мера.

При перекрытии байпаса давление в системе увеличится. Повысится риск протечек в местах соединений вентилей, труб и радиатора отопления.

Осадок на стенках трубы отопления.

Сила потока

Если температура батарей отопления внезапно упала, возможно, проблема в скорости потока. При проведении работ могли перекрыть заслонку, изменить настройки теплосчетчика или терморегулятора.

Из-за небольшого изменения напора воды или теплоносителя труб стояка останутся горячими. А температура батарей упадет. Причем это скажется на всех радиаторах, подключенных к стояку. Если у ваших соседей та же проблема – вызывайте специалистов.

Какой биметаллический радиатор выбрать – секреты экспертов

Вентили в строю?

Обычно на каждый радиатор приходится два вентиля – на подаче и обратке. С их помощью можно регулировать скорость потока воды или теплоносителя. При выходе из строя одного или обоих вентилей пропускная способность может уменьшиться.

Проверить работу вентилей можно опытным путем. Попробуйте прикрыть или открыть их. Если через 5-15 минут (в зависимости от типа батареи) температура поверхности радиатора изменится – все в порядке. Если нет – проблема с одним или двумя вентилями.

Чтобы определить причину, придется перекрывать стояк и сливать воду. После этого отсоедините радиатор отопления и осмотрите вентили. Проверьте, перекрывают ли они канал. Если один или оба вышли из строя – необходима замена.

Регулятор давления

Во многих домах установлены регуляторы давления воды. Обычно они находятся в подвале. Одни модели поддерживают постоянное давление, другие – регулируются. Иногда регулятор может быть частью теплосчетчика.

При его неправильной настройке или поломке напор в стояке может измениться. При этом температура радиаторов во всех квартирах также изменится. Если регулятор настраиваемый, можно попробовать увеличить напор. После этого температура батарей отопления должна вырасти.

Если регулятор воды не настраиваемый, самостоятельно протестировать его не получится. Лучше обратиться к специалистам. Самостоятельно проверить и отремонтировать его не получится.

В этой публикации мы рассмотрели основные причины, почему труба отопления горячая, а батарея еле теплая. В 95% случаев статья поможет определить и решить проблему. Если вам ничего не подошло – вызывайте специалиста. Надеемся, публикация была полезной. Не забудьте поделиться ей с друзьями!

Почему радиатор отопления сверху горячий, снизу холодный

Узнаем почему радиатор отопления сверху горячий, а снизу холодный. Выясним причины, провоцирующие неравномерный прогрев обогревательных приборов.

Системы отопления не всегда работают максимально эффективно и правильно. Чтобы понять, почему радиатор отопления сверху горячий, а снизу холодный, необходимо знать и уметь определять самостоятельно основные причины, провоцирующие неравномерный прогрев обогревательных приборов.

Эффективность работы системы отопления

• Основные причины неравномерного прогрева
• Чем это может быть опасно
• Способы решения проблемы

Выбор, от которого зависит погода в доме: схемы подключения радиаторов отопления

Это распространённый вариант отопления, и используется чаще в многоэтажных домах, частном секторе, квартирах — везде возможна эта вариация. Однотрубная разводка доступна и экономична. Тепло идёт от теплоносителя сначала к одному нагревательному прибору, затем к другому, возвращаясь от последнего к входу котла. Обратный стояк отсутствует, так как вода охлаждается в радиаторе и возвращается к нагревателю.

Плюсы:

• простой монтаж;
• небольшой расход материалов.

Минусы:

• различная температура батарей, которые ближе к нагревателю и более далёких от него;
• подачу тепла нельзя отрегулировать;
• радиаторы можно подключить только снизу.

К отопительному котлу последовательно присоединяются все радиаторы, выход последнего подходит к входу котла или к стояку в многоэтажном доме. Циркуляция воды происходит за счёт разности температур.

Двухтрубная система

Имеет параллельное подключение: каждый радиатор подключён отдельно к теплоносителю. Два канала трубопровода: подающий и обратный.

Плюсы:

• температура батарей постоянна;
• к каждому нагревательному элементу можно подключить терморегулятор и контролировать процесс, изменяя по желанию количество тепла;
• потери тепла минимальны, прогрев помещения более равномерный.

Минусы:

• такая комбинация требует вдвое больше материала (труб);
• большая трудоёмкость предполагает больше затрат.

Используют трубы меньшего диаметра, чем при однотрубной схеме.

Как подключить радиаторы?

Подключить приборы можно различными способами: сбоку, снизу, по диагонали.

Естественная циркуляция воды через батареи

В квартирах индивидуального пользования, частных домах и коттеджах чаще всего используется естественная циркуляция воды. Эта система состоит из следующих элементов:

• трубопровод (подающий и обратный);
• нагревательный элемент;
• котёл;
• расширительный бак.

Фото 2. Схема системы отопления с естественной циркуляцией. Теплоноситель движется по трубам, расположенным под уклоном.

Вода в таком устройстве движется по естественным законам физики, без какого-то принудительного действия. Подогретая жидкость поднимается по стояку и выдавливается холодным потоком из обратки и двигается к радиаторам.

Сначала вода нагревается в котле и течёт по батареям, где отдаёт тепло. Затем по обратному трубопроводу возвращается в котёл уже остывшей и опять нагревается. Кругооборот постоянно повторяется.

Трубопроводы прокладываются с наклоном в сторону движения жидкости.

При установке системы отопления с естественной циркуляцией учитывают некоторые моменты.

1. Нагревательный котёл устанавливается ниже уровня радиаторов.
2. Диаметр труб не меньше дюйма, а в некоторых случаях и больше.
3. Уклон труб примерно 1 см на метр.
4. Расширительный бачок — необходимый элемент системы.
5. Минимальная температура воды — 55 °С.
6. Давление в этом случае небольшое, потому диаметр труб должен быть большим.

При установке трубопровода нужно, чтобы было как можно меньше препятствий для движения теплоносителя: изгибов, поворотов, подъёмов. Выбирается наиболее удачный вариант укладки труб.

Трубы могут быть из различного материала: пластиковые, металлопластиковые, металлические. У каждого вида есть преимущества и недостатки. Например, металлопластик более лёгкий, не требует покраски. Металлические трубы имеют способность нагреваться, что облегчает обогрев комнат.

Принудительная циркуляция

Сам процесс происходит точно так же, как и в случае с естественным кругооборотом воды. Отличие только в наличии циркуляционного насоса, который создаёт давление, необходимое для перемещения по трубам воды различной температуры. Принудительная циркуляция используется в больших зданиях, когда не хватает мощности естественного движения.

Фото 3. Схема системы отопления с циркуляционным насосом, который обеспечивает движение теплоносителя по трубам.

Подключение всех элементов происходит так же, как и в первом случае. Насос устанавливается к магистральной трубе, ближе к расширительному баку. Его использование повышает эффективность отопления, обогревать можно большую площадь, даже в несколько этажей.

Внимание! Насос не должен работать вхолостую, только при заполненной водой системе! Иначе оборудование выходит из строя!

Ознакомьтесь с видео, в котором рассматривается эффективность разных способов подключения радиаторов.

От правильного выбора схемы отопления зависит производительность работы отопительной системы. Погода в доме — важный вопрос!

Во время проектирования рассчитывается подключение радиаторов, удачна расстановка по мощности. У каждой системы есть особенности, которые необходимо учитывать.
