Бирки для трубопроводов
Бирки для трубопроводов
Маркировочные бирки ТАРГИС — универсальное решение для маркировки оборудования, трубопроводной арматуры и КИП.
Быстрая и качественная маркировка инженерного оборудования согласно технологической схеме или проектной документации.

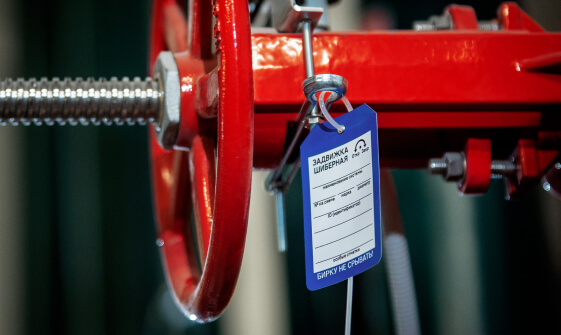

Маркировочная бирка для арматуры ТАРГИС
Бирки изготовлены из прочного и долговечного материала, устойчивы к воздействию окружающей среды, ультрафиолету, химическим и механическим воздействиям и другим неблагоприятным факторам. Способны безопасно эксплуатироваться в промышленной среде.
Бирка для газопровода ТАРГИС
Бирка для стояков ТАРГИС
Материал бирок: пластик ПВХ
Крепление: люверс ø 4 мм
Размер бирки: 70×115 мм
Бирки выпускаются кратно 10 штук
Бирки из пластика ТАРГИС
Маркировочная бирка для арматуры ТАРГИС
При отсутствии бирки с необходимой информацией в стандартном каталоге — бесплатно изготовим макет бирок в соответствии с вашим техническим заданием. Возможно сохранение фирменного стиля компании, нанесение логотипа или любого другого графического изображения.
Данные наносятся любым лаковым или перманентным маркером в специально отведенные поля.
Возможно исполнение бирок для многократного подписывания, стойких к спиртам и растворителям.
Бирка из пластика ТАРГИС
Бирка из пластика ТАРГИС
Карта заказа бирок
для трубопроводов
Системы крепления
и маркеры для бирок
Бирки для инженерных систем из нержавеющей стали 50×80 мм
Бирки для инженерных систем — универсальное решение для маркировки оборудования, трубопроводной арматуры, КИП, трубопроводов и газопроводов.
Поверхность бирок — матовая и антибликовая. Благодаря такой обработке нанесенная информация четко видна и легко читается, отсутствует видимость царапин и неровностей, а так же предотвращаются опасные отблески света, которые возникают, например, при проведении сварочных работ.
Весь представленный ассортимент находится в постоянном наличии на нашем складе, что позволяет отгружать продукцию сразу после оплаты.

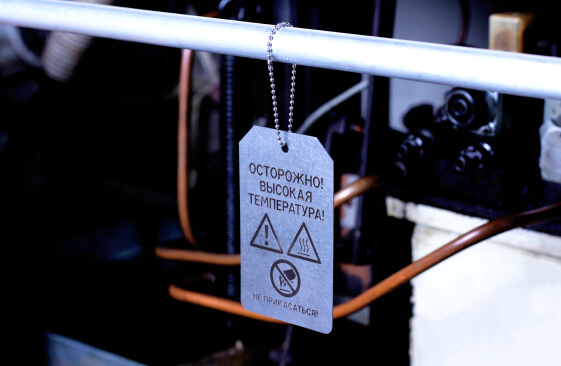

Бирка из нержавеющей стали ТАРГИС 50×80мм
Изображения, текст и поля для заполнения информацией выполнены лазером. Благодаря высокой разрешающей способности — данные любой сложности нанесены точно и четко. Все символы имеют рельеф, что абсолютно защищает информацию от стирания, выцветания и повреждений.
Специальная форма бирок с закругленными краями, отсутствием острых углов и кромок предотвращает случайные травмы и порезы.
Бирки из нержавеющей стали устойчивы к воздействию химических веществ и ультрафиолета.
По сравнению с пластиковыми бирками, металлические бирки выдерживают температуру более 600°C и способны эксплуатироваться в агрессивной промышленной среде.
Бирка из нержавеющей стали ТАРГИС 50×80мм
Бирка из нержавеющей стали ТАРГИС 50×80мм
Изделия из нержавеющей стали ТАРГИС — прочные и надежные. Бирки не подвержены деформации, случайным надломам и изгибанию.
Благодаря уникальным свойствам нержавеющего материала, на бирках невозможно образование ржавчины и налета, что гарантирует изделию долгосрочный сияющий внешний вид.
Материал бирок: нержавеющая сталь
Крепление: отверстие ø 5 мм
Размер бирки: 50×80 мм
Маркировочные бирки содержат необходимые поля для заполнения информацией.
Наносить данные можно любым перманентным, лаковым или масляным маркером.
Возможно нанесение необходимых данных способом лазерной гравировки.
Бирка из нержавеющей стали ТАРГИС

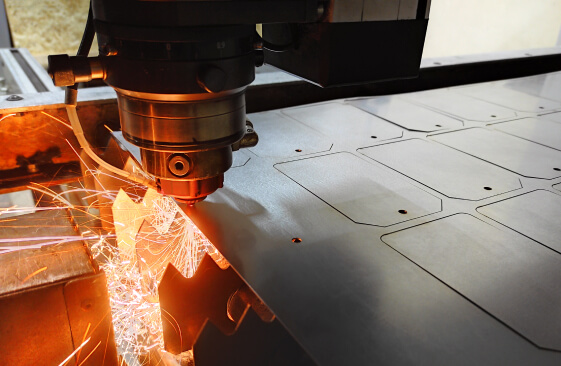

Лазерная резка бирок ТАРГИС
При отсутствии бирки с необходимой информацией — бесплатно изготовим макеты в соответствии с техническим заданием с возможностью сохранения фирменного стиля и нанесением логотипа.
Представленные в каталоге бирки находятся в наличии, отгрузим изделия в день оплаты.
Карта заказа бирок из нержавеющей стали
Системы крепления
и маркеры для бирок
Бирки для инженерных систем из нержавеющей стали 70×115 мм
Бирки для инженерных систем — универсальное решение для маркировки оборудования, трубопроводной арматуры, КИП, трубопроводов и газопроводов.
Бирки имеют специальную форму с закругленными краями, отсутствие острых углов и кромок предотвращает случайные порезы.
Матовая антибликовая обработка поверхности улучшает читаемость нанесенной информации, скрывает царапины и предотвращает появление возможно опасных отблесков света, например, при проведении сварочных работ.
Весь представленный ассортимент находится в постоянном наличии на нашем складе, что позволяет отгружать изделия в день оплаты.

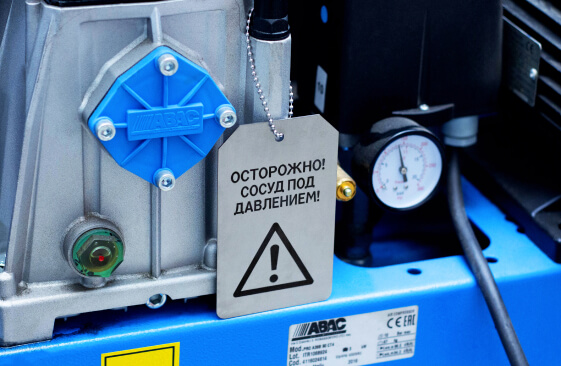

Бирка из нержавеющей стали ТАРГИС 70×115 мм
Изображения, текст и поля для заполнения информацией выполнены лазером. Благодаря высокой разрешающей способности — данные любой сложности нанесены точно и четко. Все символы имеют рельеф, что абсолютно защищает информацию от стирания, выцветания и повреждений.
Бирки из нержавеющей стали не подвержены воздействию химических веществ и ультрафиолета.
По сравнению с пластиковыми бирками, металлические бирки выдерживают температуру более 600°C и способны эксплуатироваться в агрессивной промышленной среде.
Бирка из нержавеющей стали ТАРГИС 70×115 мм
Бирка из нержавеющей стали ТАРГИС 70×115 мм
Изделия из нержавеющей стали ТАРГИС — прочные и надежные. Бирки не подвержены деформации, случайным надломам и изгибанию.
Благодаря уникальным свойствам нержавеющего материала, на бирках невозможно образование ржавчины и налета, что гарантирует изделию долгосрочный сияющий внешний вид.
Материал бирок: нержавеющая сталь
Крепление: отверстие ø 5 мм
Размер бирки: 70×115 мм
Маркировочные бирки содержат необходимые поля для заполнения информацией.
Наносить данные можно любым перманентным, лаковым или масляным маркером.
Возможно нанесение необходимых данных способом лазерной гравировки.
Бирка из нержавеющей стали ТАРГИС
Лазерная резка бирок ТАРГИС
При отсутствии бирки с необходимой информацией — бесплатно изготовим макеты в соответствии с техническим заданием с возможностью сохранения фирменного стиля и нанесением логотипа.
Представленные в каталоге бирки находятся в наличии, отгрузим изделия в день оплаты.
Карта заказа бирок из нержавеющей стали
Системы крепления
и маркеры для бирок
Бирки для систем отопления
полипропиленовых труб и фитингов:
| • муфты | • втулки |
| • заглушки | • бурты |
| • водорезетки | • уголки |
| • клипсы | • крестовины |
| • обвод-опора | • тройники |
| • вентиль | • краны |
- Каталог
- Маркировка и обозначение трубопроводов, трубопроводной арматуры
Маркировка трубопроводов
Важнейший момент в эксплуатации трубопровода – правильная его маркировка. Ее отсутствие может стать опаснейшей ошибкой, которая ставит под угрозу жизнь и здоровье людей и сохранность их имущества. Глядя на маркированные трубы в случае аварийной ситуации, можно гораздо быстрее распознать их содержимое и характер протечки, что ускорит ремонтные работы.
Как должна выглядеть маркировка?
Один из распространенных видов маркировки труб – цветные наклейки в виде стрелок, направление которых указывает направление хода вещества внутри трубы. ГОСТ 14202-69 четко регламентирует, какой цвет какое вещество внутри труб обозначает:
- Зеленый – вода. Надпись набирается белым или черным шрифтом, дополнительно указывается тип воды: холодная горячая, питьевая, отопление, дистиллированная, зараженная. Так же указывается направление: подача или возврат.
- Красный – пар. Дополнительно указывают свойства пара: влажный, сухой, высокого, среднего или низкого давления и т.д. Буквы, как обычно, черные или белые.
- Желтый цвет – горючие и негорючие газы. Шрифт используется исключительно черный как самый контрастный желтому. Дополнительно указывается маркировка по типу газов: газ, углекислый газ, азот, водород, аммиак, аргон, ацетилен, бутан, изобутан, газ высокого давления, газ низкого давления, гелий, газовоздушная смесь, инертный газ, дурнопахнущий газ и т.д.
- Синий – воздух. Цвет шрифта – белый или черный. Дополнительные маркировки: сухой или влажный, выбросной, горячий, вентиляция, сжатый.
- Фиолетовый – щелочи. Белый или черный шрифт. Дополнительно указывают название щелочи.
- Оранжевый – кислоты. Черными буквами, аналогично щелочам, наносят название кислоты.
- Коричневый – горючие и негорючие жидкости. Черным текстом указывают тип жикости: нефть, дизельное топливо, концентрат сока, флокулянт, масло талловое, мыло сульфатное и т.д.
- Серый цвет – прочие вещества (гели, порошки, сыпучие вещества и др.).
Существуют особые правила по выбору цвета шрифта для некоторых видов веществ. Так, например, маркировка трубопроводов с горячей водой или с этилированным бензином использует для надписи только белый цвет.
Разобраться с цветами раскраски и размерами стрелок или маркеров вам поможет ГОСТ-14202-69
Разобраться с обозначениями на чертеже или схеме котельной, ИТП и пр. вам поможет ГОСТ 21.205-93 СПДС. Условные обозначения элементов санитарно-технических систем . А ГОСТ 4666-2015 Арматура трубопроводная. Требования к маркировке поможет расшифровать абревиатуру на кранах, задвижках и пр.
