Блоки Оборотного Водоснабжения

Инжиниринговая компания АКВАНН проектирует блоки оборотного водоснабжения (БОВ) начиная от экономического обоснования и эскиза до законченного проекта и прохождения экспертизы.

Блоки оборотного водоснабжения обычно обслуживают группу технологических установок и располагаются вблизи наиболее крупных потребителей воды.

В состав блоков оборотного водоснабжения входят:

— насосная станция с отдельными группами насосов охлажденной и, если требуется, горячей воды;

— камеры горячей и охлажденной воды;

— насосная станция для откачки уловленных нефтепродуктов;

— узел стабилизации оборотной воды;

— фильтры для очистки охлажденной воды системы от взвешенных веществ.

От правильно выбранных технологических решений зависит весь процесс технологии произв одства. При проектировании водоснабжения должны предусматриваться автоматизация процессов водоснабжения, включая автоматизацию работы блоков оборотного водоснабжения и насосных станций, и дистанционное управление этими процессами из одного диспетчерского пункта.

— технологические решения по оборотному охлаждению производств;

— решения внутренние инженерные системы.

— наружные и внутренние сети водоснабжения и канализации;

Все это может относится к опасным производственным объектам I и II классов опасности.

При проектировании наши специалисты моделируют процесс течения рабочей среды в системе технологических трубопроводов с помощью комплекса SolidWorks Flow Simulation. Это позволяет предприятию выдавать условия на подключение к существующей системе и рассчитывать пропускную способности технологических трубопроводов.

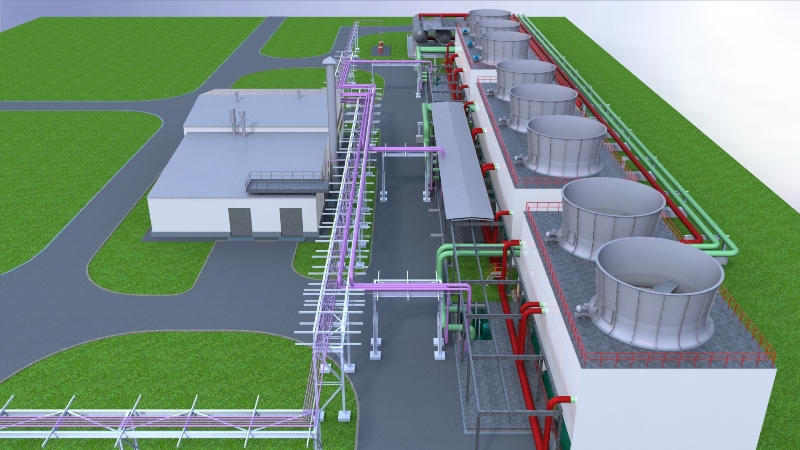

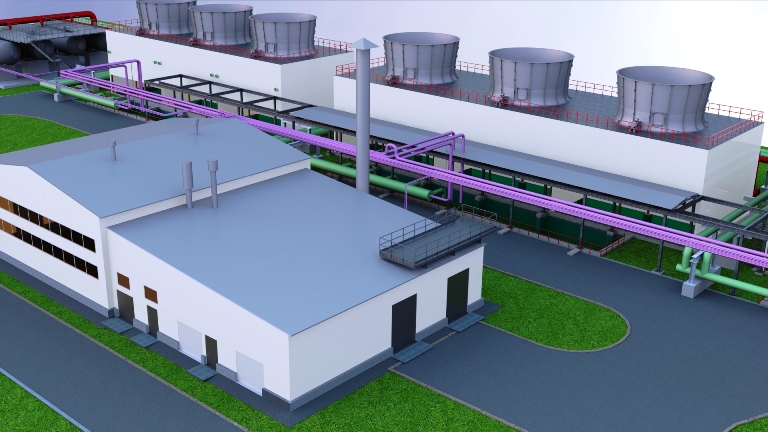

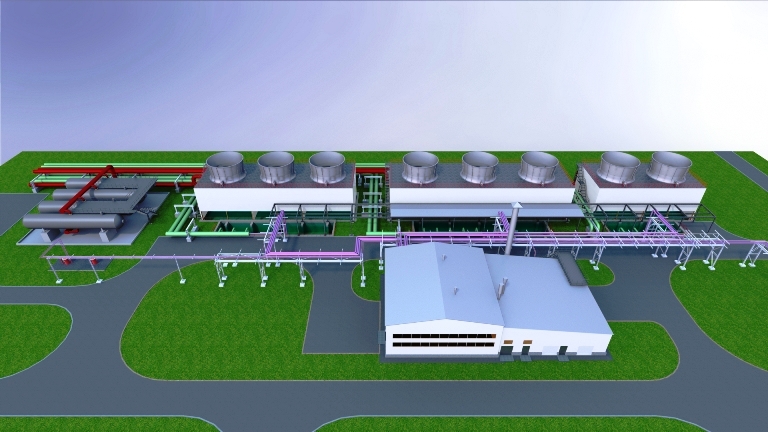

Системы трубопровода проектируются с учетом современных требований в программном комплексе 3d. Выдача документации производится как в виде проектной и рабочей документации, так же и есть возможность выпуска информационной модели трубопроводов в 3d, по желанию заказчика.

При возникновении вопросов по поводу проектирования БОВ, сроков, границ проектирования и цены, вы всегда можете обратиться к нам. Мы ответим Вам в ближайшее время.

Группа компаний АКВАНН — СИСТЕМЫ ОБОРОТНОГО ВОДОСНАБЖЕНИЯ

ПРОЕКТИРОВАНИЕ, ПОСТАВКА, ОБСЛУЖИВАНИЕ

Сообщение об ошибке

• Notice: Undefined variable: app_root in include_once() (line 687 of /home/akvann/akvann.ru/docs/sites/default/settings.php).
• Notice: Undefined variable: site_path in include_once() (line 687 of /home/akvann/akvann.ru/docs/sites/default/settings.php).

Блоки Оборотного Водоснабжения

Инжиниринговая компания АКВАНН проектирует блоки оборотного водоснабжения (БОВ) начиная от экономического обоснования и эскиза до законченного проекта и прохождения экспертизы.

Блоки оборотного водоснабжения обычно обслуживают группу технологических установок и располагаются вблизи наиболее крупных потребителей воды.

В состав блоков оборотного водоснабжения входят:

— насосная станция с отдельными группами насосов охлажденной и, если требуется, горячей воды;

— камеры горячей и охлажденной воды;

— насосная станция для откачки уловленных нефтепродуктов;

— узел стабилизации оборотной воды;

— фильтры для очистки охлажденной воды системы от взвешенных веществ.

От правильно выбранных технологических решений зависит весь процесс технологии произв одства. При проектировании водоснабжения должны предусматриваться автоматизация процессов водоснабжения, включая автоматизацию работы блоков оборотного водоснабжения и насосных станций, и дистанционное управление этими процессами из одного диспетчерского пункта.

— технологические решения по оборотному охлаждению производств;

— решения внутренние инженерные системы.

— наружные и внутренние сети водоснабжения и канализации;

Все это может относится к опасным производственным объектам I и II классов опасности.

При проектировании наши специалисты моделируют процесс течения рабочей среды в системе технологических трубопроводов с помощью комплекса SolidWorks Flow Simulation. Это позволяет предприятию выдавать условия на подключение к существующей системе и рассчитывать пропускную способности технологических трубопроводов.

Системы трубопровода проектируются с учетом современных требований в программном комплексе 3d. Выдача документации производится как в виде проектной и рабочей документации, так же и есть возможность выпуска информационной модели трубопроводов в 3d, по желанию заказчика.

При возникновении вопросов по поводу проектирования БОВ, сроков, границ проектирования и цены, вы всегда можете обратиться к нам. Мы ответим Вам в ближайшее время.

Большая Энциклопедия Нефти и Газа

Блок — оборотное водоснабжение

Блоки оборотного водоснабжения обычно обслуживают группу технологических установок и располагаются вблизи наиболее крупных потребителей воды. На современном НПЗ имеется несколько блоков оборотного водоснабжения , в состав которых входят: насосная станция с отдельными группами насосов охлажденной и, если требуется, горячей воды для каждой системы; камеры горячей и охлажденной воды; нефтеотделители; продуктоловушки для четвертой системы: насосные станции, откачивающие шлам из нефтеотделителей, продуктоловушек и градирен; градирни для каждой системы; насосная станция для откачки уловленных нефтепродуктов; узел стабилизации оборотной воды, общий для всех систем; фильтры для очистки охлажденной воды каждой системы от взвешенных веществ; трубопроводы. [16]

К недостаткам теплообменников следует отнести возможность быстрого загрязнения стенок при охлаждении глинистых растворов и связанное с этим снижение коэффициента теплопередачи. Кроме того, применение теплообменников предполагает наличие высоко-дебитного источника охлаждающей воды при прямоточной схеме охлаждения или блока оборотного водоснабжения для замкнутой ( круговой) схемы охлаждения с источником водоснабжения для восполнения безвозвратных потерь воды из системы оборотного водоснабжения. В летнее время при использовании прямоточной системы охлаждения в теплообменниках температура охлажденного промывочного раствора может быть получена более низкой, чем в вентиляторных градирнях, а в замкнутой схеме — более высокой. При охлаждении горячих растворов возможно выпадение солей из охлаждающей воды, имеющей большую временную жесткость. Отложение солей в теплообменниках приводит к снижению общего коэффициента теплопередачи. [17]

На установке АВТ прокладывают водопроводные и канализационные коллекторы с учетом обслуживания водопотребляющих точек. Внутри установочные водопроводы и канализационные линии присоединяются к заводским коллекторам. Для сооружения блоков оборотного водоснабжения и очистных сооружений нефтезаводов требуются большие капитальные вложения. Поэтому очень важно сократить расход воды и рационально ее использовать. Значительно ( на 60 — 70 %) сокращается расход оборотной воды и объем промышленных стоков на установках АВТ при использовании аппаратов воздушного охлаждения ( АВО), изготавливаемых отечественной машиностроительной промышленностью. При этом лишь немного увеличивается расход электроэнергии на двигатели вентиляторов АВО. [18]

Первая система канализации включает сеть промыш-ленно-ливневых сточных вод с низким содержанием ( 0 — 0 05 % по весу) органических соединений. Здесь собирается около 80 % общего расхода стоков НПЗ. После соответствующей очистки вода из этой системы отводится в блоки оборотного водоснабжения . [19]

Установка ЭЛОУ-АВТ-4 состоит из 18 блоков. Это три электродегидра-тора, атмосферная и вакуумная колонны, печи, этажерки, операторная, компрессорная, насосная и другие объекты. Сюда же входят объекты общехозяйственного назначения: факельное хозяйство, административно-бытовой корпус, блок оборотного водоснабжения , мехмастерская. Ввод комплекса в эксплуатацию по плану намечен во II квартале 1998 года. [20]

Широкое использование аппаратов воздушного охлаждения на технологических установках способствует снижению вредных выбросов в атмосферу. При использовании их сокращается расход оборотной воды, а следовательно-уменьшаются выбросы от нефтеотделителей и вентиляторных градирен. Сокращение оборотной воды ведет к уменьшению расхода воды на подпитку и соответственно на продувку блоков оборотного водоснабжения . Важно и то обстоятельство, что при любой незначительной потере герметичности аппаратов, технический персонал немедленно выключает его из работы, опасаясь серьезных негативных последствий. [21]

Из этого следует вывод, что ранее принятая на НПЗ система охлаждения нефтепродуктов оказалась экономически малоэффективной. Поэтому здесь постоянно идет процесс совершенствования. Особенно заметен этот процесс на примере исследуемого предприятия, основные установки которого были введены в эксплуатацию еще в 50 — е годы. В схеме завода было заложено и реализовано строительство водозаборных сооружений и блоков оборотного водоснабжения , способных прокачать через систему около 400 млн. м3 воды в год. [22]

Промышленные насосы для водозаборов и оборотного водоснабжения

Активное потребление водных ресурсов является характерной особенностью большей части промышленных предприятий, где вода может выступать в качестве теплоносителя, охладителя, растворителя или средства поставки полезных ископаемых. При использовании стандартной схемы водоснабжения предприятия потребляют огромное количество водных ресурсов. Кроме того, дополнительным негативным фактором является отвод загрязненных стоков в водоемы.

Такая ситуация неблагоприятна не только для экологической обстановки, но и экономически невыгодна для бизнеса, поэтому сейчас многие предприятия постепенно переходят на оборотное водоснабжение, при котором вода, прошедшая полный цикл, не отправляется в стоки, а используется повторно. В таких системах применяются различные элементы, но самые важные задачи неизменно возлагаются на насосное оборудование.

Назначение

Стабильность функционирования оборотных систем и их надежность зависит от многих аспектов, но главным основополагающим фактором является правильный подбор насосов, их уровень качества и долговечности. Именно это оборудование отвечает за следующие задачи:

• Забор жидкости из выбранного источника водообеспечения (скважина, водоем, река и прочие).
• Подъем жидкости, если это необходимо.
• Подача воды в систему водоснабжения.
• Создание надлежащих условий для циркуляции воды по сети.

Создание замкнутых систем, функционирующих на основании насосного оборудования, является наиболее экономически выгодным вариантом для минимизации водопотребления. Элементы таких систем определяются в соответствии с тем, какие требования предъявляются к качеству повторно используемой жидкости. Если перед повторным циклом вода нуждается в дополнительной подготовке, то в схему оборотного водоснабжения могут включать установки для очистки воды, охладительные сооружения и прочее. В зависимости от требования к качеству очистные комплексы могут включать различное количество ступеней (от 1 до 6).

Основные предпосылки для формирования оборотной системы:

• Источник, применяемый для водоснабжения, не может покрыть потребности предприятия, поскольку не обладает достаточным количеством ресурсов.
• Источник расположен на значительном расстоянии от объекта, который находится на возвышенности.

Особо распространен такой тип водоснабжения в регионах с высокой стоимостью на водные ресурсы или там, где качество воды не удовлетворяет производственным требованиям, а также в ситуациях с особо токсичными стоками, представляющими реальную угрозу для окружающей среды.

На какие виды делятся

Промышленные насосы для водозаборов разделяются на три категории:

• Поверхностные. Эта группа насосов предназначается для забора воды из наземных резервуаров, пресноводных рек, из фильтрационных скважин, БОВ (блоков оборотного водоснабжения). Также оборудование востребовано при осушении участков и откачке жидкости из подтопленных помещений. Для обеспечения всасывания жидкости насос размещается в непосредственной близости от источника, устанавливаясь на поверхности земли. В зависимости от мощности модели насос может обеспечить выкачку воды с глубины 8-20 метров. Наиболее распространенным типом оборудования для водозабора из поверхностных источников являются центробежные насосы двухстороннего входа типа Д.
• Полупогружные. Оборудование представляет собой симбиоз поверхностного и погружного насоса. При его установке одна часть оборудования погружается в воду, а вторая — остается на поверхности. Полупогружные модификации применяются в том случае, если уровень воды в системе расположен низко по отношению к входу насоса двухстороннего всасывания.
• Погружные. Насосы такого типа обеспечивают подъем воды из скважин, водоемов колодцев и прочих источников. Скважинные насосы имеют многоступенчатую конструкцию и погружной, полностью герметичный двигатель. В зависимости от мощности насосное оборудование погружного типа способно обеспечивать подъем и подачу воды из скважин и других источников, расположенных на глубине 100 и более метров. Основным недостатком скважинных моделей являются сложности в установке и в обслуживании, но в случае подбора надежного оборудования и его правильной эксплуатации, насос будет характеризоваться стабильностью и безотказностью в работе в течение многих лет.

За обеспечение циркуляции жидкости по системе со сложным многоступенчатым устройством также отвечают различные типы насосов. В силу высокой надежности, производительности, малого уровня шума и вибраций и ряда других преимуществ предпочтение в большинстве своем отдается центробежным насосам многоступенчатого типа (вертикальные, горизонтальные) и одноступенчатым моноблочным насосам типа IN-LINE.

Стоить отметить, что в промышленном водоснабжении насосы нечасто используются самостоятельно, поскольку наиболее эффективны для оборотной системы комплексные насосные станции. В зависимости от потребностей производства они комплектуются насосами в количестве от одного до шести. Такие станции эффективно повышают давление в системе, обеспечивают стабильный напор и позволяют регулировать подачу для получения оптимальных параметров.

Принцип действия и классификация

В силу высокой надежности, производительности и энергоэффективности для производственного водоснабжения чаще всего применяют центробежные насосы. Принцип действия таких установок достаточно прост. Жидкая среда, поступившая во внутреннюю камеру насоса, захватывается лопастями вращающегося рабочего колеса и перемещается вместе с ним. Возникшая в результате этого центробежная сила отбрасывает воду к стенкам рабочей камеры, что способствует появлению избыточного давления, под воздействием которого жидкость поступает в напорный патрубок. В результате снижения уровня жидкости внутри корпуса уменьшаются показатели давления, благодаря чему через всасывающие патрубки в насос из источника или резервуара втягивается вода.

Классификация центробежных насосов осуществляется по целому ряду параметров:

• По расположению вала: горизонтальные и вертикальные.
• По способу уплотнения вала: динамическое, торцевое и сальниковое.
• По типу расположения патрубков: IN-LINE, консольные.
• Способ соединения электродвигателя и гидравлической части: моноблочная конструкция, соединительная муфта.
• По количеству ступеней: одно- и многоступенчатые устройства.

Основные характеристики

Чтобы выбрать насос в соответствии с поставленными задачами необходимо обратить внимание на следующие параметры:

• Мощность оборудования, производительность (напор, который может обеспечить насос).
• Качество комплектующих.
• Габаритные параметры устройства.
• Способ монтажа.
• Глубина скважины (при подборе устройства для водозабора).
• Номинальный диаметр входных/выходных патрубков.
• Расстояние, на которое выбранная модель насоса может транспортировать жидкость.
• Тип перекачиваемой среды и прочее.

Оптимальным вариантом является покупка насоса от производителя, поскольку технические специалисты таких компаний всегда смогут подобрать оборудование, оптимально соответствующие параметрам вашей системы и способные обеспечить слаженную и эффективную работу сети водоснабжения.

Преимущества использования

Центробежные насосы являются одним из наиболее востребованных вариантов оборудования при формировании автономным систем водоснабжения и водоотведения, комплектации повысительных и противопожарных станций.

Основные достоинства, которыми обладают центробежные промышленные насосы для водозаборов и оборотного водоснабжения:

• Высокая производительность при малых габаритах корпуса.
• Простота монтажа, запуска и эксплуатации.
• Выраженная производительность при умеренном энергопортеблении.
• Отсутствие выраженных вибраций и шума в процессе работы.
• Стабильная работа даже при долгом простое.
• Долговечность, обеспечиваемая надежной сборкой и высоким качеством комплектующих.

Условия эксплуатации

Чтобы максимально продлить срок службы насосов центробежного типа, необходимо неукоснительно соблюдать правила их эксплуатации. В первую очередь необходимо выбрать модель, производительность и технические характеристики в полной мере отвечают параметрам системы.

Вторым важным условием является соблюдение рекомендаций по типам транспортируемых веществ, температурным режимам. Не допускается транспортировка веществ, несовместимых с материалом, из которого сделана проточная часть насоса. Все актуальные условия и рекомендации по эксплуатации выбранной модели указаны в техническом паспорте оборудования.

Рекомендации по установке и обслуживанию

При наличии опыта и навыков выполнить задачи по установке насоса и его последующему обслуживанию можно самостоятельно, но необходимо усчитывать, что любые ошибки приведут к некорректной работе оборудования, его ускоренному износу и выходу из строя. Если для вас в приоритете качество и надежность, то монтаж насосного оборудования и его последующее техническое обслуживание лучше доверить специалистам.
