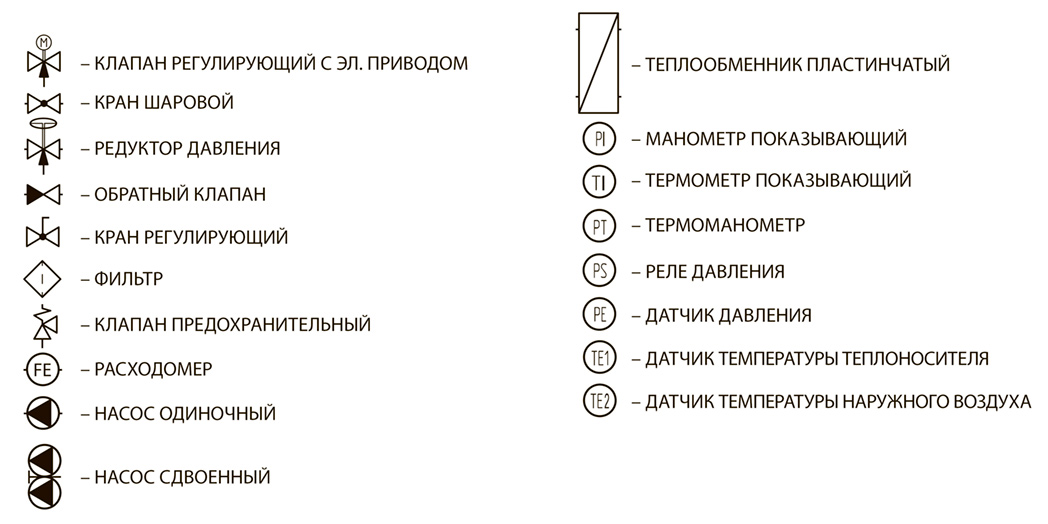

1

Клапан регулирующий с электроприводом

2

3

4

5

6

7

8

PTI

PI

TE1

Датчик температуры теплоносителя

PS

TE2

Датчик температуры наружного воздуха

T1

Подающий трубопровод ТС

T2

Обратный трубопровод ТС

T1.1

Подающий трубопровод системы СО (СВ)

T2.1

Обратный трубопровод системы СО (СВ)

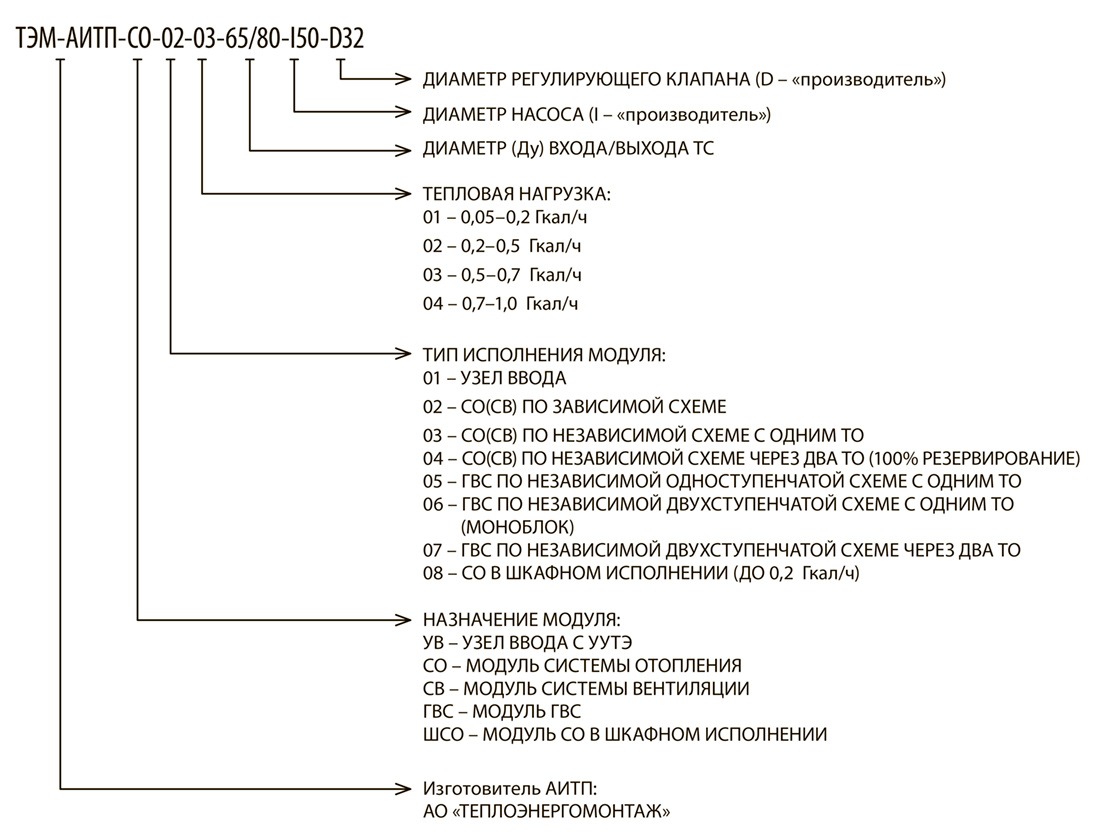

Технические характеристики

НАИМЕНОВАНИЕ

ТЕПЛОВАЯ НАГРУЗКА, ГКАЛ/Ч

ДИАПАЗОН РАСХОДОВ В СО(СВ), Т/Ч

Блочные тепловые пункты

Блочный тепловой пункт – это комплекс оборудования и набор устройств, которые обеспечивают поступление тепла в здания и сооружения, а также управляют значениями параметров теплоносителя в автономном режиме. БТП имеют компактный размер и подключаются к источнику поступления тепловой энергии — наружной теплосети или автономной котельной.

Пример блочного теплового пункта, произведенного и поставленного в 2020году:

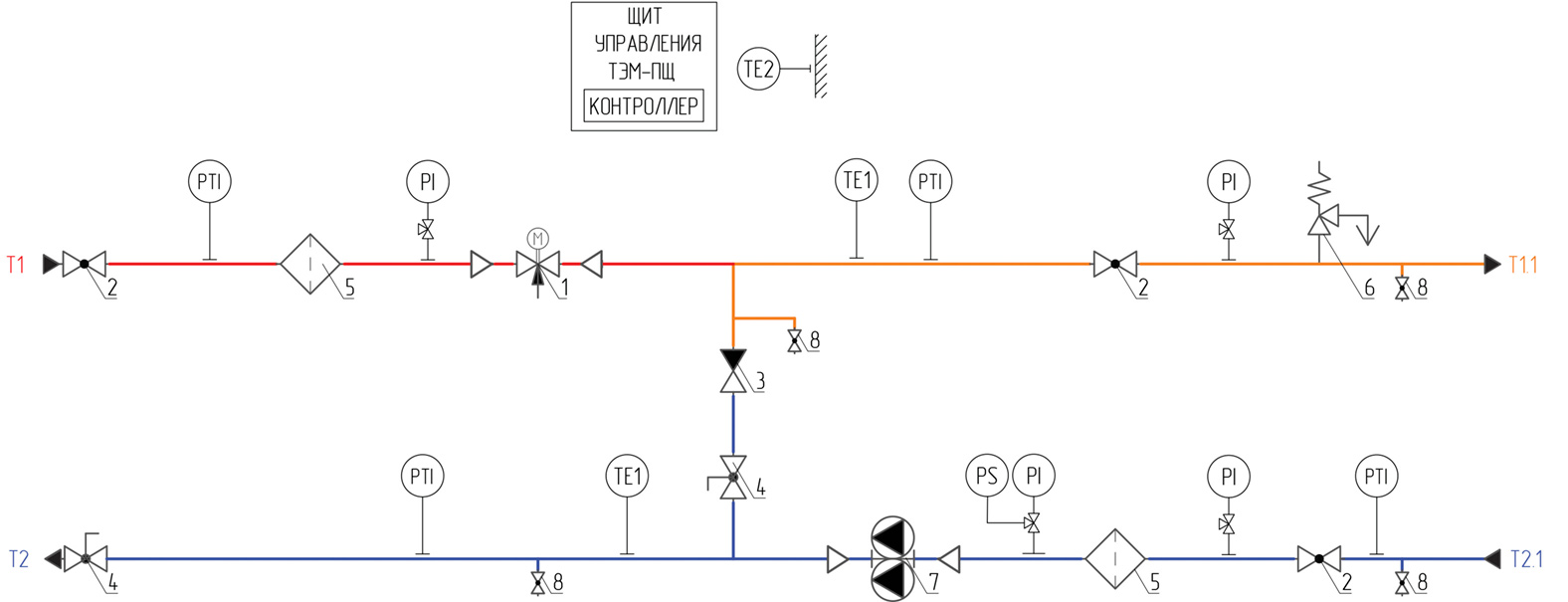

Схема:

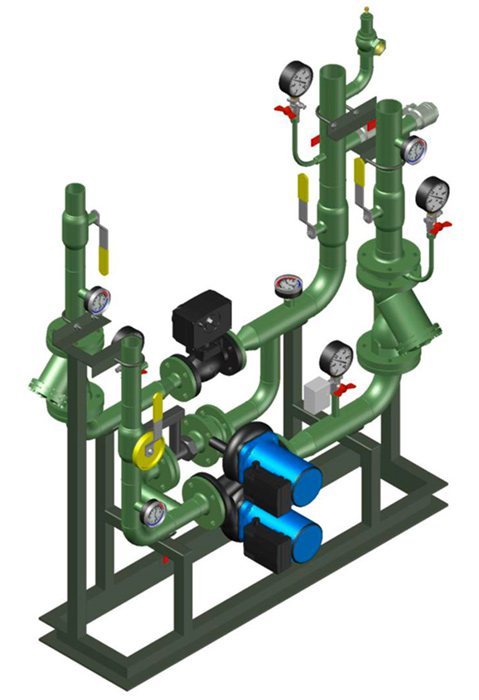

Чертеж с обвязкой на объекте:

Блочный тепловой пункт – альтернатива централизованной котельни, которая устанавливается для подачи горячей воды, а также для отопления производственных или жилых зданий. С его помощью можно регулировать, управлять и контролировать расход тепла.

БТП имеет уникальную конструкцию – всё оборудование устанавливается на одной раме и имеет «модульный» тип конструкции. В заводских условиях производитель подбирает, устанавливает, и насаживает нужные комплектующие для конкретного заказчика. Готовый комплект на место монтажа уже поступает в полном сборе и для его эксплуатации достаточно просто подключить модуль к трубопроводам теплосети и подвести электроэнергию.

Преимущества использования БТП:

• Пункт при работе имеет очень низкий уровень шума.
• Способен в автоматическом режиме контролировать параметры работы всех компонентов системы – регулировать температуру воды, заданной пользователем, уровень нагрузки на систему, защищать насосы от сухого хода.
• Снижение трат на оплату за отопление.
• Автоматическое ограничение температуры воды, которая возвращается в тепловую сеть, благодаря чему снижаются потери при транспортировке горячей воды.
• Минимальные траты на электроэнергию.
• Простота в эксплуатации.
• Блочный тепловой пункт – цена его установки и обслуживания намного ниже, чем стандартного теплопункта.

БТП — готовая к подключению и работе модульная система, которая состоит из следующих компонентов:

• Блок вентиляции — для регулирования расхода тепловой энергии в зависимости от погоды, времени суток.
• Блок учёта и регулирования тепловой энергии – для учёта фактического расхода тепла и изменения его в зависимости от потребностей.
• Блок отопления – для обеспечения требуемого расхода тепловой энергии.
• Блок горячего водоснабжения – поддерживает нормативную температуру воды в диапазоне 55-66 °С для осуществления термической дезинфекции системы.
  • трубопроводы;
  • запорно-регулирующая арматура;
  • фильтры;
  • приборы автоматики;
  • щит управления;
  • кабели и регулирующие клапаны;
  • теплообменники;
  • циркулярные насосы;
  • монометры и термометры;

БТП — это автономная установка, которая оснащена всем необходимым оборудованием в соответствии с требованиями, предъявляемыми к тепловым пунктам:

При запуске БТП горячая вода из центральной сети или автономной котельной, поступает под определённым напором в вводный трубопровод со стальной задвижкой. На входе тона проходит через очистное (фильтры) и контрольно-измерительное оборудование, её напор контролируется регулятором давления.

Вода, поступившая в блочную тепловую систему, циркулирует в системе за счёт насосных групп — их мощность и количество подбирается в индивидуальном порядке в зависимости от нужной производительности теплового пункта. А после она обратно уходит в систему, но уже по другому трубопроводу.

Для того чтобы обеспечить длительный срок службы оборудования без ремонта, в модульные тепловые пункты устанавливаются системы водоподготовки. Они проводят полную очистку воды.

Если в БТП поступает не горячая, а холодная вода, то она нагревается с помощью теплообменников, которые могут иметь разный тип, мощность и конструкцию.

БТП изготавливаются для различных схем присоединения системы отопления (СО) и горячего водоснабжения (ГВС) к тепловой сети (ТС).

Схема подключения системы отопления к тепловой сети бывает:

• Зависимая – с использованием водоструйных элеваторов или насосов смешения. То есть к потребителю поступает вода с общей системы без возможности подогрева.
• Независимая схема подключения – оборудование монтируется с использованием теплообменников и потребитель может самостоятельно регулировать температуру воды.

В зависимости от количества потребителей тепла БТП разделяются на:

• Индивидуальные (ИТП) – обслуживают одно здание или его часть.
• Центральные (ЦТП) – обеспечивают теплом несколько сооружений.

БТП обеспечивают потребителей стабильным снабжением тепла при минимальных затратах на электроэнергию. Индивидуальный тепловой пункт – цена этого комплекса устройств зависит от тепловой мощности системы, площади отапливаемого помещения, а также особенностей подключения к центральной теплосети.

Блочные тепловые пункты

Гарантия лучшей цены
Мы всегда готовы к обсуждению
и поиску максимально выгодных
условий для обеих сторон.

Блочный тепловой пункт (БТП) — изделие заводской готовности, которое, в зависимости от назначения функциональных модулей, выполняет следующие задачи:

✔ коммерческий учет воды и тепла;

✔ автоматизированное управление значениями параметров теплоносителя, подаваемого в систему отопления, горячего водоснабжения, систему вентиляции жилых, общественных и производственных помещений.

Установка БТП это:

1. Экономия тепловой энергии до 40%.

2. Погодозависимое регулирование.

3. Автоматизированный процесс эксплуатации.

4. Коммерческий учет воды и тепла.

5. Малые габариты по сравнению с другим технологическим оборудованием.

Преимущества БТП ТЗПО

4. Сварка стыков выполняется в соответствии с ГОСТ 16037-80.

5. Применение роботизированной техники для обеспечения максимально высокого качества сборки.

9. Вся продукция застрахована на сумму 10 000 000 рублей.

Состав БТП ТЗПО

1. Тепловая автоматика.

2. Теплообменное оборудование.

3. Насосное оборудование.

4. Оборудование для коммерческого учета.

5. Запорно-регулирующая арматура.

Комплект поставки БТП:

Блочный тепловой пункт ТЗПО поставляется на раме, как готовое заводское изделие. Сертифицируется БТП ТЗПО как единое изделие (машины и оборудование для коммунального хозяйства) и соответствует требованиям технических регламентов таможенного союза:

✔ ТР ТС 010/2011 «О безопасности машин и оборудования»;

✔ ТР ТС 004/2011 «О безопасности низковольтного оборудования»;

✔ ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

В комплект поставки теплового пункта ТЗПО входит:

1. Изделие заводской готовности, готовое к подключению, прошедшее все испытания.

2. Исполнительная документация.

3. Технический паспорт.

4. Руководство по монтажу.

5. План контроля качества и испытаний.

БТП или ИТП. Что выбрать?

БТП — поставляется на раме, как готовое заводское изделие, состоящее из оборудования автоматического регулирования и учета расхода тепловой энергии и обеспечивает автоматизированное управление значениями параметров теплоносителя, подаваемого в систему отопления, горячего водоснабжения, систему вентиляции жилых, общественных и производственных помещений.

В отличие от индивидуальных тепловых пунктов (ИТП), БТП имеет ряд преимуществ:

1. Максимально высокое качество сборки (полуавтоматическая сварка, порошковая окраска в заводских условиях, полная опрессовка всех узлов изделия);

2. Монтажные работы заказчика сводятся к минимуму, т.к. изделие укомплектовано и собрано на заводе;

3. Рама, на которой находится изделие, обеспечивает удобство обслуживания БТП (все комплектующие легко доступны, рама стоит на регулируемых антивибрационных опорах);

4. Расширенная гарантия производителя, как на сварные швы, так и на отдельное оборудование;

5. Различные вариации сборки позволяют спроектировать БТП необходимых габаритов для помещений различных размеров.
