Коллектор водоснабжения

Система водоснабжения – это сложная конструкция, которая состоит из нескольких разнообразных компонентов. Для того чтобы она надежно и качественно работала, необходимо подобрать соответствующий коллектор для водоснабжения. Данное приспособление позволяет устранить массу проблем, которые часто возникают при подаче виды нескольким потребителям. Прежде чем установить такое устройство в доме, необходимо обратить внимание на его функции, виды, плюсы и минусы.

Что такое и для чего нужен коллектор водоснабжения

Коллектор водоснабжения – это приспособление, которое разделяет один значительный поток воды на несколько меньших. Для обеспечения при этом достаточного напора в устройстве радиус входа примерно на 20-40% больше, чем выхода.

Распределительный коллектор водоснабжения – это полая цилиндрическая конструкция, которая используется для корректного и одинакового распределения жидкости между различными потребителями. Данное устройство используется при параллельном разветвлении труб. Приспособление позволяет нормализовать давление, тем самым предотвращая возникновение гидроударов.

Считается, что коллекторная система намного более эффективна, нежели классическая, состоящая из стояков и тройников. Несмотря на это, стоимость такой конструкции намного выше. Именно поэтому, прежде чем отдавать предпочтение тому или иному варианту, необходимо разобраться во всех особенностях работы коллектора и правилах его монтажа.

Устройство распределительного коллектора и принцип работы

Основной функцией коллектора является распределение одного значительного потока воды на несколько небольших. Для этого в продаже можно найти устройства, имеющие от 2 до 4 выходов. Для того чтобы организовать значительное количество веток, нужно соединить между собой несколько подобных гребенок.

Для подсоединения коллектора нужно его сцепить непосредственно со стояком системы водоснабжения дома. Для этого с двух сторон устройства имеют специальные резьбовые соединения. Они могут иметь внутреннюю и внешнюю резьбу.

На незанятый конец коллектора, как правило, устанавливает заглушка. Также к этому месту можно подсоединить какой-либо сантехнический прибор. Чаще всего это касается гасителя гидроударов, оснащенного мембранным устройством.

Выходы могут быть организованы следующими способами:

• с использованием вентилей;
• с применением шаровых кранов.

Вентили позволяют не только руководить потоками жидкости. К их функциям можно отнести регулировку напора на конкретном отделении системы водоснабжения.

Виды и типы коллекторов водоснабжения

Коллекторы могут отличаться между собой как своей конструкцией, так и материалами, из которых они произведены. Именно поэтому при выборе данных устройств необходимо быть максимально внимательным и осторожным.

Важно приобрести именно такой коллектор водоснабжения, который будет по своей функциональности и технических характеристикам максимально полно удовлетворять потребности потребителей воды.

При производстве коллектора водоснабжения могут использоваться следующие материалы:

1. Нержавеющая сталь. К ее основным преимуществам можно отнести устойчивость к коррозии. К тому же такой металл выдерживает высокие температуры и контакт с огнем. По своим габаритным размерам гребенки, выполненные из нержавеющей стали, довольно небольшие. Именно поэтому их легко и без каких-либо проблем можно незаметно установить в нужном месте дома. Также стоит обратить внимание, что данный материал экологически безопасен. Изделия из него имеют весьма привлекательный внешний вид.
2. Латунь. Данный материал отличается своей высокой прочностью, которая превышает аналогичный показатель нержавеющей стали. К преимуществам латуни также можно отнести ее устойчивость к коррозии и высоким температурным режимам. Гребенки, выполненные из данного сплава, характеризуются высокой стоимость. Именно поэтому они доступны далеко не всем покупателям.
3. Полипропилен. К преимуществам таких коллекторов относится низкий вес и устойчивость к коррозийным явлениям. Недостатком данного материала можно считать прежде всего низкую прочность. Также стоит обратить внимание на плохую устойчивость полипропилена к высоким температурам.

Также коллекторы водоснабжения отличаются между собой способом крепления. Модель гребенки нужно выбирать на основании того, из какого материала выполнены трубопроводы. В этом плане стоит выделить такие виды коллекторов:

• гребенки для монтажа кранов и других сантехнических приборов;
• гребенки с компрессионными фитингами, позволяющие подсоединить трубы из металлопласта и полиэтилена;
• гребенки для монтажа трубопроводов из полипропилена;
• гребенки под евроконус, позволяющие подсоединить трубы практически из любого материала.

Коллекторы для водоснабжения могут отличаться также и конструкций, подразумевающей то или иное количество выходов. Их может быть от 2 до 6. Если некоторые из них не требуются, такие выходы можно закрыть при помощи заглушек.

Видео. Как выбрать коллектор водоснабжения.

Преимущества и недостатки коллекторной системы водоснабжения

Прежде чем купить коллекторы, нужно проанализировать их основные преимущества. Они заключаются в следующем:

• нормализация уровня давление в трубопроводах;
• обеспечение параллельного снабжения водой нескольких пользователей;
• предотвращение возникновения гидроударов;
• практически полное предотвращение уменьшения напора воды;
• возможность отключение сантехнических приборов, сохранив водоснабжения других приспособлений.

Коллектор водоснабжения можно установить не только в доме, но в разнообразные общественных заведениях. К их недостаткам специалисты относят такие особенности, как:

• значительная стоимость самого устройства и большого количества трубопроводов;
• потребность скрытой прокладки труб, так как большое их количество на стене в ванной или же кухне – это излишество.

Несмотря на определенные недостатки, все же коллекторы пользуются соответствующей популярностью. Чаще всего их монтируют при осуществлении капитального ремонта в помещениях здания. Это может быть как жилое, так и общественное сооружение.

Монтаж коллектора для водоснабжения

Первоначально, прежде чем приступать к монтажу, нужно продумать схему водоснабжения и приобрести соответствующие материалы. После этого установку коллектора следует осуществлять по такому алгоритму действий:

Монтаж коллектора

1. Установка счетчиков, обратных клапанов и фильтров. Также дополнительно следует закончить монтаж трубопровода к каждому сантехническому прибору.
2. Установка распределительного узла. Коллектор должен размещаться таким образом, чтобы в дальнейшем можно было бы его удобно обслуживать. Лучше всего для него подобрать несущую стену в помещении, где нет повышенной влажности.
3. Установка запорной арматуры. Она будет использоваться для обеспечения регулировки подачи воды.
4. Установка циркулярного насоса. Он требуется только в тем случаев, если коллектор будет использовать для обеспечения водой сантехнических приборов, расположенных на разных этажах.
5. Крепление коллектора к стене при помощи специальных хомутов. Они должны быть выполнены из металла.
6. Оснащение системы шаровыми кранам. Их следует разместить на месте врезки коллектора в главный стояк. Также дополнительно на данном отрезке нужно установить фильтр для грубой очистки. Дополнительно понадобится, в том числе, счетчик, предназначенный для осуществления контроля потребления воды.
7. Закрепление мембранного гасителя. Он предназначается для предотвращения возможного возникновения в системе гидроударов.
8. Установка фитинг-переходников на резьбе кранов или выводов из коллектора. К ним нужно подсоединить подводки к сантехническим приборам или же трубопроводов, которые от них отходят.

Если система водоснабжения будет скрытой, необходимо также во время монтажа предусмотреть теплоизоляцию. Она позволяет предотвратить возникновение трещин на стене. Такая проблема в некоторых случаях возникает вследствие того, что на трубопроводах может образовываться конденсат из-за разницы температур.

Распространенные ошибки при монтаже

При монтаже коллектора водоснабжения нередко возникают определенные ошибки, такие как:

1. Установка в месте с плохим доступом. В дальнейшем при возникновении каких-либо проблем с устройством, будет довольно сложно к нему добраться. К тому же в процессе эксплуатации приспособления нередко приходится открывать и закрывать его краны, что также требует свободного доступа.
2. Отсутствие насоса. Он требуется для того чтобы обеспечить должный уровень потока воды в системе. Данное устройство может потребоваться как при питании сантехнических устройств на разных этажах, так и в случае их расположение на весьма значительных расстояниях от коллектора.
3. Слишком малый диаметр врезки в главный стояк. Ни в коем случае нельзя, чтобы трубы, которые расположены ближе к сантехническим приборам, имели больший внутренний просвет, нежели те, что возле стояка.

Если правильно выполнить монтаж коллекторной системы водоснабжения, недопустим ни одну из вышеперечисленных ошибок, можно длительное время пользоваться сантехническими приборами без каких-либо проблем и трудностей.

Что такое коллекторы для водопровода

Что такое коллекторы для водопровода

Для начала давайте уточним, что такое водопроводный коллектор – это техническая трубообразная деталь, которая способна смешивать различную жидкость (по молекулярному составу либо температуре) либо раздавать её по нескольким каналам в один момент. В нашем случае это возможно смеситель, тройник, четверик либо гребёнка для разводки труб отопления либо водоснабжения.

Мы уделим больше внимания как раз последнему варианту – определим, как это подключается, и посмотрим демонстрацию видео в данной статье.

Установка коллекторов

Примечание. По солидному счёту, установки коллекторов, как такой, не существует по большому счету, поскольку это всего лишь промежуточный адаптер, содействующий облегчённому переходу жидкости в другие каналы. Целый монтаж для того чтобы устройства, в большинстве случаев, рассматривается в совокупности с другими сантехническими устройствами и системами.

Разновидности

Коллектор для тёплого пола

Распределительный узел для водоразбора в отоплении помещения инструкция разрешает устанавливать не только в нише, но снаружи, в случае если для этого отведено особое помещение – котельная, где такая система не будет никому мешать. Но, в первую очередь, давайте разберёмся в самой сути, другими словами, в принципе подключения отопительной системы через коллектор и определим, как это работает.

От любого котла отопления постоянно отходят два контура – один для подачи тёплой воды, а другой для возврата уже остывшего теплоносителя, исходя из этого, для монтажа водяного тёплого пола также пригодится две гребёнки – на вход и выход.

Итак, вы устанавливаете водогрейный котёл, от которого разводятся отопительные контуру, но в этом случае труба подачи и труба возврата идёт на водоразборный узел с гребёнками. Так, для подачи устанавливается один коллектор, а для возврата другой – в большинстве случаев, они монтируются один над другим, вне зависимости от того, утоплены они в стенке либо нет.

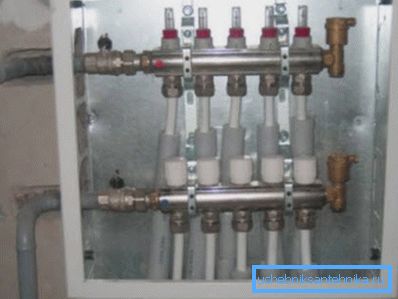

Как вы видите на верхних фотографиях, запорные краны находятся не только на коллекторных патрубках, но и на трубах, соединяющих их с отопительным котлом, а иначе каждого из них в большинстве случаев вкручивается клапан Маевского для стравливания воздуха, который неизменно может оказаться в системе.

Количество патрубков зависит от количества водяных контуров, к примеру, вы имеете возможность установить один распределительный узел на дом из 10 комнат, тогда вам пригодятся гребёнки, как минимум, с 10 отводами, но в одной комнате может оказаться более одного контура, тогда количество выводов необходимо будет увеличивать.

Один напольный водяной контур, будь он из сшитого полиэтилена либо металлопласта, не должен иметь соединений, закрытых цементно-песочной стяжкой – в другом случае вы рискуете длительностью эксплуатационного ресурса отопительной системы.

В тех случаях, в то время, когда помещение громадное, и вы не укладываетесь в размеры одной бухты трубы, то оптимальнее поделить комнату по крыльям, так, на одну такую площадь может приходиться по два, три а также четыре крыла, что, со своей стороны, будет отражаться на длине коллектора.

Но монтировать один водоразборный узел для громадного дома очень непрактично – при таких условиях вам нужно будет прокладывать лишние трубы, и в начале это может воображать собой достаточно внушительное скопление контуров, что не совсем удобно для монтажа.

Значительно несложнее сделать по одному водоразборному узлу на две либо три комнаты, как продемонстрировано на верхней фотографии, тогда вам нужно будет прокладывать меньше труб в одном месте, что влечёт за собой повышение прохода через стенки. Разводка подающего и возвратного контура в таких случаях в большинстве случаев осуществляется полипропиленом, который переходит на латунный коллектор через резьбовой фитинг.

Примечание. Опыт говорит, что монтаж водяного тёплого пола значительно выгоднее создавать не сшитым полиэтиленом, а металлопластом – уровень качества отопления и его эксплуатационный ресурс не изменяется, а цена наряду с этим понижается. К тому же, в продаже неизменно имеется коллекторы, патрубки которых снабжены концевыми фитингами для перехода на металлопластовую трубу.

Заключение

В заключение хотелось бы подчернуть, что любой из коллекторов вы сможете применять, подсоединяя его к водопроводным трубам своими руками – это совсем не сложно. Кроме того долгие гребёнки для монтажа тёплого пола, в сущности, мало чем отличаются от простого тройника.

Как выбрать коллектор для водоснабжения?

Система водоснабжения — это неотъемлемая составляющая большинства жилых домов, учреждений и торговых объектов. Система водоснабжения состоит из массы деталей, каждая из которых выполняет свою особую функцию. То же самое касается и коллекторов, о правилах выбора которых будет подробно рассказано в данной статье.

Особенности

Коллектор также называется распределительной гребенкой. Под этими понятиями подразумевается патрубок, оснащенный боковыми отводами. Они расположены на одинаковом расстоянии друг от друга, перпендикулярно по отношению оси самого патрубка.

Входное отверстие на коллекторе обладает большим диаметром (на 20-40%), чем выходное. Такая особенность позволяет обеспечивать стабильный напор воды для каждого потребителя, даже если вода распределяется на несколько человек одновременно. Коллектор отвечает за распределение основного потока на несколько маленьких.

От диаметра входного отверстия зависит количество воды, которую сможет пропустить система за единицу времени. Такая схема является более комфортной и надежной, чем традиционная, без распределительной гребенки. Этот факт компенсирует более дорогую стоимость коллектора. Если бюджет позволяет выполнить монтаж именно такой системы, то не стоит экономить.

Водяной коллектор необходим для одновременного подключения нескольких приборов или создания отводов на несколько групп таких устройств. Последний вариант монтажа позволяет добиться выравнивания напора подачи воды по всем линиям. На каждом патрубке располагается запорная арматура, при помощи которой можно в любой момент отключить устройство или группу потребителей от подачи воды.

Коллектор хорош для системы водоснабжения еще и тем, что предоставляет пользователю контроль над давлением. Например, в момент переключения стиральной машинки в режим набора воды, в душе напор воды не изменится. В системе с коллектором нет лишних соединений, которые всегда обладают высоким риском возникновения протечки.

Когда уже имеются представления о принципе работы коллектора, важно ознакомиться с секретами его выбора. Ведь рынок коллекторов разнообразен. Существуют модели для систем отопления, организации теплых полов, монтажа водоснабжения и подключения дополнительных элементов. Рекомендации по выбору необходимы, чтобы неопытный пользователь не запутался в многообразии товаров.

Производители

Этот нюанс является одним из ключевых, хотя при выборе составляющих для водопроводной системы мало кто обращает внимание на фирму. А через некоторое время система оказывается источником проблем и требует частого ремонта. Все же лучше потратить немного времени на изучение производителей, которым стоит доверять, чем в будущем постоянно заниматься ремонтом или заменой коллектора. К наиболее востребованным фирмам относятся:

• Итальянская компания Far, продукция которой хорошо известна российскому потребителю. Несмотря на доступную ценовую политику, коллекторы Far обладают достойным качеством. Например, модель на два отвода предлагается за 1000 рублей. Три отвода уже будут стоить около полутора тысяч. Практически самый дорогой экземпляр обойдется в 2,4 тысячи рублей.

• Продукция Rehau также популярна на российском рынке. Ее часто выбирают профессионалы и люди, которые не хотят платить дважды, потому что товар обладает особым немецким качеством. Фирма пользуется такой популярностью, несмотря на более высокую ценовую политику по сравнению с предыдущим производителем. Коллекторы для систем водоснабжения оснащаются присоединительными ниппелями, которые предназначаются для зажимного соединения. Производитель использует качественную и безопасную латунь, способную выдерживать высокие рабочие нагрузки.
• Другой высококачественной продукцией от итальянского производителя являются коллекторы для водоснабжения марки Tiemme. Коллекторы для организации систем водоснабжения от компании Tiemme — это доступный, надежный и качественный продукт, который часто выбирается профессионалами.

Модель с двумя отводами будет стоить около 500 рублей, за три отвода придется заплатить около 800 рублей. Модель на 4 отвода имеет стоимость более тысячи рублей.

• Выбирая латунные коллекторы, стоит обратить внимание на компанию Luxor, которая также находится в Италии. Компания строго контролирует качество каждой модели, использует инновационные решения и выпускает большой ассортимент продукции. Коллектор от Люксор будет служить долгое время при правильном монтаже и должном обслуживании. Этому производителю доверяют специалисты.
• И вновь наше внимание привлекает компания из Италии. Производитель UNI-FITT на российском рынке представляет свою продукцию более 7 лет. За это время удалось значительно расширить ассортимент, который сейчас включает в себя более 41 товарной группы и свыше 1000 наименований продукции. Можно легко собрать всю систему из элементов Уни-Фитт. Продукция этого производителя хорошо известна среди специалистов, а также фирма не перестает расширять свой ассортимент.

• Если требуется бюджетный вариант, но при этом на качестве экономить не хочется, то стоит обратить внимание на фирму Solomon. Это польско-китайская торговая марка, которая в странах СНГ является весьма популярной. Она ценится в первую очередь за низкую ценовую политику. Снижение цены абсолютно не влияет на качество продукции.

Производство организовано на современном заводе и автоматизировано в соответствии с последними инновациями. Стандарты качества и строгий контроль выпускаемой продукции не позволяют усомниться в ее надежности.

Среди Российских брендов сложно выделить те, которые соответствовали бы итальянской или немецкой продукции. Чтобы не прибегать к частому ремонту и замене коллектора, лучше сразу приобрести продукцию зарубежного производства.

Как подобрать?

Ввиду большого разнообразия коллекторов для водоснабжения сделать верный выбор бывает очень сложно. Перед походом в магазин необходимо разобраться в классификации и определиться с нужной моделью гребенки. Для начала нужно выбрать материал, из которого изготовлен водопроводный коллектор. Он должен подбираться в соответствии с трубами, из которых будет собираться водопроводная система. Выделяют следующие типы сырья:

• Латунь — достойный материал, он дорогой, зато долговечный и прочный.
• Сшитый полиэтилен является более доступным, чем, например, латунь или сталь, для соединения используются компрессионные фитинги.
• Полипропиленовые коллекторы также являются доступным вариантом. Хотя их качество и надежность находятся на высоком уровне, монтаж осуществляется при помощи пайки.
• Нержавеющая сталь — это дорогой, но очень качественный и надежный вариант, который выдерживает большие рабочие нагрузки и редко требует ремонта/замены.

Когда вы определитесь с материалом, нужно будет выбрать коллектор по способу монтажа. Выделяют следующие разновидности:

• Резьба может быть внутренней или внешней. Такой вид соединения позволяет устанавливать съемные коллекторы.
• Для фиксации могут использоваться евроконусы или компрессионные фитинги, которые выпускаются для труб из металлопластика или пластика.
• Для системы, собранной из пластиковых труб, также предназначаются фитинги под пайку.
• Комбинированный вид крепежа также может использоваться для монтажа коллектора, например, для большого диаметра выбирается резьба, а на небольшом диаметре устанавливается компрессионный фитинг или евроконус.

Необходимо сразу определиться с количеством отводов, которые будут располагаться на коллекторе. Модели с большим количеством отводов стоят дороже. Минимальное количество начинается с двух, максимальный показатель находится на отметке 6. Чтобы определиться с необходимым количеством отводов, необходимо тщательно спланировать систему водоснабжения, сделать чертеж, подсчитать количество потребителей и продумать их расположение.

В случае, когда потребителей больше, чем количества отводов на предлагаемых коллекторах, можно соединить несколько распределительных гребенок. Такие групповые конструкции значительно расширяют количество потребителей, которые могут быть подсоединены к системе. Но все же лучше сократить количество соединений в системе, вероятность протечки в этом случае будет ниже.

Монтаж

Когда коллекторная гребенка выбрана, а схема водоснабжения окончательно утверждена, можно переходить к монтажным работам. Установка коллектора своими руками — вполне реальная задача, для которой не нужно обладать особыми навыками. Нужно просто придерживаться особого плана работ и точно следовать инструкциям.

• Прежде чем приступать к монтажу коллектора, необходимо установить счетчики, обратный клапан, фильтры и прочие элементы системы подачи воды. Также требуется завершить монтаж водопровода для каждого потребителя.
• Только после этого можно устанавливать распределительный узел.

Если выполнять работы именно в такой последовательности, то удастся снизить нагрузку на соединения, которые не будут деформированы во время монтажных работ. Это особенно актуально для пользователей, не имеющих опыта в выполнении подобных работ.

• Коллектор нужно располагать таким образом, чтобы монтаж и обслуживание было удобным. Место для расположения гребенки не должно быть сильно сухим, лучше выбирать несущую стену. Идеальный вариант – помещение разводки в отдельный шкаф. Наличие дополнительного освещения в будущем существенно облегчит обслуживание системы.
• Для монтажа узла дополнительное уплотнение не требуется.
• Распределительная система требует установки запорной арматуры, с помощью которой будет обеспечиваться регулировка подачи воды.
• В системе, которая монтируется в двухэтажном доме, должен присутствовать циркуляционный насос.
• Для крепления коллектора к стене используются крепежные хомуты.

• На месте врезки в главный стояк система оснащается отсекающими шаровыми кранами. Также здесь располагается фильтр для грубой очистки и счетчик для контроля потребления воды.
• Врезка в стояк должна иметь больший диаметр, чем стандартные 15 мм. В этом случае входная группа труб сможет обеспечивать пользователя необходимым объемом воды в момент одновременного потребления несколькими приборами.
• Для нейтрализации гидроудара, который может нанести серьезный вред системе, необходимо закрепить специальный гаситель.
• На резьбе кранов или выводах с коллектора должны располагаться фитинги-переходники. К ним подключаются подводки к приборам, которые являются потребителями воды.
• Скрытая схема требует проведения теплоизоляции на подводках. Таким способом можно исключить появление трещин на стяжке или местах заделки штроб. Также будут уменьшены тепловые потери на системе горячего теплоснабжения.

Советы

Коллектор нужен в квартире и частном доме, общественных, медицинских и учебных учреждениях, торговых объектах. Одним словом, он пригодится везде, где имеется система водоснабжения, и присутствуют несколько потребителей воды. Коллектор выполняет важную функцию и является одним из самых главных элементов в системе водоснабжения. Потому к выбору этого элемента нужно подходить осознанно и со знанием дела. Целесообразно использовать ряд рекомендаций:

• Для горячей и холодной воды выбираются две соответствующие модели, которые имеют различную маркировку синего и красного цвета.
• Выбор качественного коллектора от проверенного производителя обеспечит стабильную работу системы.

• Правильный монтаж и соблюдение технологии сделает вероятность образования протечки минимальной и позволит наслаждаться стабильной работой системы.
• Коллектор с запорными механизмами на каждом отводе — это удобно, особенно когда один из элементов нуждается в ремонте.
• Материал коллектора должен выбираться в соответствии с используемыми трубами в процессе монтажа системы.
• Количество отводов должно соответствовать количеству потребителей воды или группам, созданным из нескольких потребителей.
• Лучше покупать коллектор, фитинги и все прочие дополнительные элементы (ФУМ, прокладки, переходники и трубы) от одной фирмы. В этом случае все элементы будут подходить друг к другу. В противном случае могут быть несоответствия в размерах, и придется осуществлять замену деталей.

• Для внесения в систему изменений необходимо оставлять в гребенке свободные отводы, которые будут закрыты заглушками. В этом случае не потребуется менять коллектор или добавлять к нему дополнительную гребенку.
• Лучше выбирать коллектор с вентилями. В этом случае не потребуется выполнять отдельный монтаж для каждого из них. Выбор такого коллектора сократит время и объем монтажных работ, минимизирует вероятность образования протечек в местах соединения.

Сборку коллектора водоснабжения смотрите в следующем видео.
