Схемы устроения внутренних водопроводов бывают тупиковыми и кольцевмие, с верхней и нижней разводкой, с повышающими насосами и баками, или без
Системы внутреннего водопровода бывают: хозяйственно-питьевая, производственная, противопожарная, или объединенная из этих систем.
В производственных и вспомогательных зданиях хозяйственно-питьевой водопровод не обязательный в том случае, если отсутствует централизованный водопровод, а число работающих на предприятии не превышает 25 чел/смену.
Системы внутреннего водопровода включают: ввод, водомерные узлы, стояки, магистральную и разводящую сети с подводками к санитарным приборам или технологическому оборудованию, водоразборную и регулирующую арматуры. В зависимости от назначения, местных условий и технологии производства в систему внутреннего водопровода могут входить насосное оборудование и водопроводные баки, резервуары и другие сооружения, расположенные как внутри здания, так и возле него.
В проектах должно предполагаться рациональное использование воды, а также экономические и надежные в действии системы внутреннего водопровода, учитывают все местные условия и особенности проектируемого здания, возможность применения индустриальных методов изготовления узлов систем водопровода и потоково-скоростных способов производства монтажных работ, удобство и экономичность эксплуатации систем, широкое использование оборудования и деталей, которые изготавливаются промышленностью, увязка с архитектурно-строительной, технологической и другими частями проекта.
Выбор системы внутреннего водопровода нужно производить в зависимости от технико-экономической целесообразности, санитарно-гигиенических и противопожарных требований, а также с учетом принятой системы внешнего водопровода и требования технологии производства.
В населенных пунктах и на предприятиях где источник питьевого водоснабжения обеспечивает все потребности потребителей при технико-экономических обоснованиях допускается подводить воду не питьевого качества к писсуарам и смывным бачкам унитазов.
Производственные системы должны проектироваться для подачи удовлетворяющей технологическим требованиям, стойкой к коррозии аппаратуры и трубопроводов, отложению солей и биологического обрастания труб и аппаратов.
3.2. Схемы внутреннего водопровода.
них.Выбор схемы внутреннего водопровода зависит от его назначения, надежности работы, обеспечения соответствующим напором.
Рассмотрим сложную схему устройства внутреннего водопровода, который содержит почти все характерные элементы (рис. 2.3).

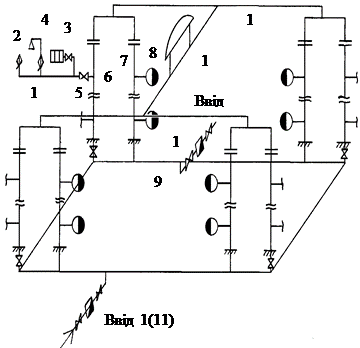

Рис. 2.3. Схема устройства хозяйственно противопожарного водопровода для жилого дома выше 12 этажей.
1- квартирное разводка; 2- смеситель мойки кухонной;
3-кран унитаза; 4-смеситель душа; 5-вентиль;
6-стояк В1 — питьевой (2.8); 7-стояк пожарный В-8 (2.9);
8-кран пожарный (ПК); 9-кольцевая магистраль(2.10);
10, 12- Кольцевая перемычка (2.11); 11-ввод (2.12);
13-водомер (2.13); напорно-регулирующий бак (2.14)
По типу разводки системы водоснабжения(2.7) зданий различают: верхнюю и нижнюю, тупиковую или кольцевую.
| 2.7. Квартирная разводка здания Разводка системы водоснабжения здания — место нахождения магистрали водопроводной сети. |
При нижней разводкемагистраль располагается на наиболее низком уровне, т.е. в подвале, если он есть, или в специальных каналах. (преимущественно в жилых и общественных домах) (рис.2.4 и 2.5)
При верхней разводкемагистраль располагается на высоком уровне, т.е. где-то под потолком верхнего этажа или на техническом этаже (преимущественно для промішленніх зданий).

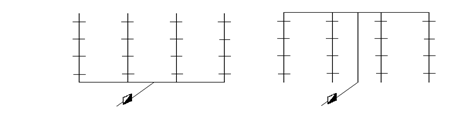

Рис.2.4. Нижняя разводка. Рис.2.5. Верхняя разводка.
Тупиковая разводка–потипу ветвей от единой магистрали – устраивается в том случае, когда может случиться перерыв в подаче воды, а кольцевая – когда необходим непрерывный режим водопотребления, который характерен для пожарных или хозяйственно- противопожарных водопроводов повышенной надежности .
По обеспечению напором внутренние водопроводы распределяются таким образом.
1) Нп Нгар постоянно – нужна установка повышающих насосов,
Нп – потребный (расчетный) напор для нормального функционирования водопровода; Нгар– гарантийный напор, создаваемый в городской уличной сети.
| 2.8. Стояк В1 – питьевой Стояк В1 – питьевой – вертикальный водопровод хозяйственно-питьевого водопровода В1, который подает воду в квартирные разводки |
| 2.9. Стояк В8 — пожарный Стояк В8 – пожарный – вертикальный водопровод хозяйственно-противопожарного водопровода В1,В8, который подает воду в пожарные краны (ПК). |
| 2.10. Магистраль Магистраль — горизонтальный водопровод, который распределяет воду от ввода до стояков водопроводной сети. Должна иметь уклон 0,002 в направлении выпуска на случай ремонта системы. |
| 2.11. Кольцевая перемычка Кольцевая перемычка — горизонтальный водопровод, который объединяет стояки в единую систему по верху сети (чаще всего — на техническом этаже). Должны содержать устройства для удаления воздуха из системы (вантузы). Должна иметь уклон 0,002 в сторону вантуза. |
| 2.12. Ввод Ввод — водопровод, который соединяет магистраль с внешней сетью. Должен иметь уклон 0,002 в сторону от магистрали. На нем располагают водомерный узел с водомером. Должен быть спускной кран для выпуска на случай ремонта системы. |
| 2.13. Водомер Водомер, или водосчетчик — устройство для учета количества представленной воды. Должен обязательно устанавливаться на вводе в дом, и желательно — в каждой квартире жителей. Бывают по конструкции крильчатые (диаметром условного прохода до 50 мм) и турбинные (большего диаметра), в зависимости от рабочего органа — крыльчатки или маленькой турбинки. |
| 2.14. Напорно-регулирующий бак Напорно-регулирующий бак — устройство для накопления подаваемой воды. Применяется в системах , когда в час наибольшего водопотребления воды подается недостаточно, а в час наименьшего водопотребления — достаточно воды. Также когда необходим противопожарный запас в системе пожарного, или хозяйственно — пожарного водопровода. |
| 2.15. Гарантийный напор Гарантийный напор — напор гарантированный во внешний (городской уличной) водопроводной сети, куда присоединяется сеть дома. |
ЛЕКЦИЯ Т-3. ПРОЕКТИРОВАНИЕ ВНУТРЕННЕГО ВОДОПРОВОДА ЗДАНИЯ.
Внешняя и внутренняя водопроводные сети
Водопроводная сеть предназначена для подвода воды к местам потребления. Участок водопроводной сети, по которой вода подается от насоса в водонапорную башню или гидроаккумулятор, называется напорным трубопроводом.
Из башни под действием гидростатического давления (напора) вода распределяется к объектам ее потребления. При этом та часть водопроводов, которая проложена на территории фермы от водонапорного сооружения к отдельным объектам потребления воды, называется внешней или магистральной сетью, а обеспечивающая распределение воды между непосредственными потребителями в помещениях — внутренней.
Внешние водопроводные сети бывают тупиковые, кольцевые и комбинированные (смешанные)
Тупиковая сеть, состоит из отдельных линий (рис.32). Вода из водонапорной башни разводится главной магистралью в ответвления, которые заканчиваются тупиками.

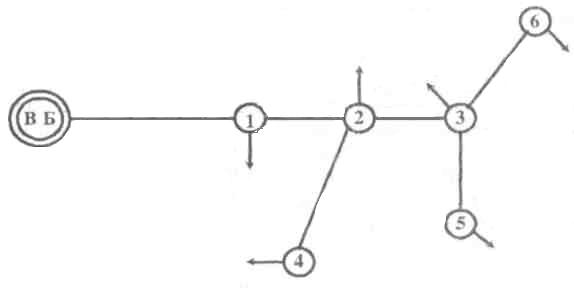

Рис.32. Схема тупиковой водопроводной сети ВБ — водонапорная башня:1, 2. 6 — распределительные колодцы.
Кольцевая сеть обеспечивает движение по замкнутому контуру и подводит воду к потребителям как минимум с двух сторон (рис. 33).

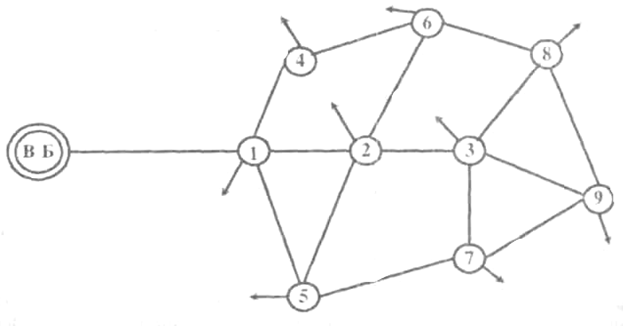

Рис.33. Схема кольцевой водопроводной сети ВБ – водонапорная башня: 1,2,…,9 – распределительные колодцы.
На небольших фермах внешнюю водопроводную сеть часто прокладывают по тупиковой схеме, а на больших фермах и комплексах — кольцевой. Если на ферме объекты потребителей размещены в несколько рядов, то схема водопровода может быть кольцевой или смешанной.
Кольцевая сеть внешнего водопровода длиннее по протяжности и дороже тупиковой, но при этом система водоснабжения работает надежнее, улучшаются условия выполнения профилактических мероприятий, а также ремонт отдельных участков. Вода к потребителям может подводиться из двух сторон, что позволяет в случае потребности отключать поврежденные участки сети, не останавливая подачу воды другим потребителям. В кольцевых схемах водоснабжения более стабильный напор на всей длине сети, а также уменьшается опасность гидравлических ударов и замерзания воды в трубах. В смешанных схемах сетей к основному замкнутому контуру присоединяют отдельные тупиковые ветки.
Внешнюю водопроводную сеть чаще всего прокладывают из стальных или пластмассовых труб. В таком случае стальные трубы обрабатывают или покрывают антикоррозийной изоляцией. Стальные трубы применяют также для внутренних водопроводных сетей. При прокладке трубопровода следует придерживаться таких правил:
— трассу водопровода выбирать в соответствии с условием кратчайшей доставки воды потребителям;
— трубы размещать на глубине ниже уровня промерзания грунта.
Внутренние водопроводные сети предназначены для непосредственного распределения воды между потребителями внутри помещений. Для бесперебойной подачи воды на производственные потребности внутренние водопроводные сети прокладывают преимущественно по кольцевым схемам. Если условия производства допускают перерывы вподаче воды, то в таких случаях возможны тупиковые водопроводные сети.
Сети внутренних водопроводов производственных помещений больших ферм следует присоединять к кольцевой сети внешнего водопровода двумя независимыми вводами, причем к разным ее участкам.
На водопроводах устанавливают запорно-регулирующую и предохранительную арматуру и водораспределительные устройства (рис.34).

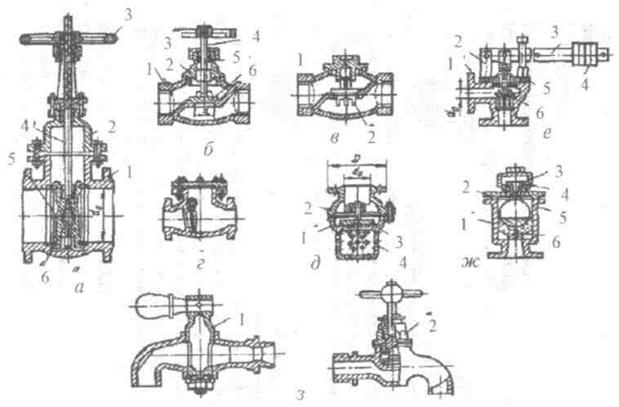

Рис. 34. Варианты водопроводной арматуры, которая используется в сетях водоснабжения:
а — задвижка: 1 — корпус; 2 — крышка; 3 — маховик; 4 — шпиндель; 5 — клин; 6 -запорный муфтовый вентиль.
б — вентиль: 1 — корпус; 2 — крышка; 3 -маховик; 4 — шпиндель; 5 — сальник; 6 –золотник.
в – обратный муфтовый клапан: 1 — корпус; 2 – клапан.
г — обратный фланцевый клапан.
д — приемочный клапан: 1 — корпус; 2 — крышка; 3 — клапан; 4 – сетка.
е — предохранительный клапан рычажного типа: 1 — корпус; 2 — кронштейн; 3 — рычаг; 4 — груз; 5 — крышка; 6 – клапан.
ж — вантуз: 1 — корпус; 2 — крышка; 3 — гайка; 4 — отверстие для выхода воздуха; 5 — пуля; 6 – упор.
з — водозаборные краны: 1 — пробковый; 2 – тарельчатый.
К запорно-регулирующей арматуре относятся задвижки, дисковые поворотные затворы, а также вентили. Они позволяют регулировать расход воды и отключать отдельные участки сети при аварии или ремонте. Вентили устанавливают на водопроводной сети для отключения ее отдельных участков при ремонте или для регулирования и отключения подачи воды к водоразборным приборам, на нагнетательных трубопроводах насосов, и тому подобное.
К предохранительной арматуре относятся: обратные и предохранительные клапаны, воздушные вантузы. Обратные клапаны используют для предотвращения обратного движения воды трубопроводами, например, при остановке насоса и тому подобное. Для защиты трубопроводов от высокого давления используют предохранительные клапаны. Вантузы служат для автоматического выпуска воздуха, который накапливается в наивысших точках водопроводной сети.
К водоразборным устройствам и приборам относятся водоразборные колонки и краны , пожарные гидранты.
Краны и колонки используют для отбора воды из водопроводной сети.
