Система напольного отопления на базе труб из сшитого полиэтилена

Для энергоэффективного коттеджа, возводимого в рамках проекта FORUMHOUSE «ДОМ ЗА ГОД», выбран фундамент УШП. Одним из достоинств этого высокотехнологичного основания является интегрированная система напольного водяного отопления. За процессом монтажа теплого пола в коттедже портала можно проследить в истории проекта. В фундаментную плиту дома заложена система напольного отопления Uponor Classic с применением труб из сшитого полиэтилена. В данном материале рассмотрим основы и нюансы устройства подобных систем, которыми делятся специалисты в формате мастер-класса:

• Чем обоснован выбор напольной системы отопления.
• Почему необходим теплоизоляционный барьер.
• Особенности устройства систем водяного теплого пола.
• Монтаж систем напольного отопления.

Почему выбирают теплый пол

Водяной теплый пол – это низкотемпературная отопительная система, в которой нагревательным элементом является вмонтированный в фундамент или перекрытия контур с жидким теплоносителем. Магистраль подключается к коллекторным узлам, обеспечивающим циркуляцию жидкости и поддержание заданного температурного режима. Основная масса контуров в современных системах выполняется трубами из сшитого полиэтилена (PE-Xa), хотя возможно использование и других разновидностей (металлопластик, гофрированная нержавеющая сталь).

В зависимости от типа основания (грунт, плиты перекрытий, деревянные лаги), монтируют бетонные и плитные (на базе ГКЛ, ОСП, ЦСП и др.) системы теплого пола. Наиболее распространены бетонные системы водяного напольного отопления – контур замуровывается в стяжку чернового пола с соблюдением рекомендованных параметров.

Стяжка системы напольного отопления должна изготавливаться в соответствии с требованиями СНиП 2 .03 .13-88 «Полы» и СНиП 3 .04 .01-87 «Изоляционные и отделочные покрытия». Общая толщина стяжки рассчитывается в соответствии с несущей способностью, указываемой в техническом задании. Толщина стяжки над трубами должна составлять от 30 мм до 70 мм, обычно она составляет 45 мм над трубой. Слой менее 30 мм не только более подвержен деформациям и растрескиванию, но и недостаточен для эффективного теплосъема и равномерного распределения тепла.

Системы напольного отопления повсеместно распространены в качестве дополнительного источника обогрева, но в последнее время их все чаще выбирают и в качестве основного источника тепла. Это объясняется несколькими факторами:

• Принцип действия – поступающее снизу тепло более равномерно прогревает весь объем помещения, по мере подъема к потолку температура воздуха понижается.
• Экономичность – на поддержание комфортной температуры в помещении требуется меньше энергоносителей, что позволяет сократить расходы на отопление.
• Эффективность – достаточно нагрева теплоносителя до 30-40⁰С для выхода на рабочий режим.

Выбор оптимального способа отопления зависит не столько от показателей самих систем, сколько от параметров энергосбережения конструкции. Теплый пол в качестве основного отопления показан в энергоэффективных домах, где теплопотери сведены к минимуму.

Зачем нужна теплоизоляция

Независимо от разновидности системы напольного отопления и типа основания, под контур обязательно укладывается слой теплоизоляционного материала.

Изоляция конструкции пола выполняется для уменьшения потерь тепла в направлении вниз. Теплоизоляционный слой должен состоять из жестких плит плотностью не менее 35 кг/мᶟ, чаще всего это ЭППС. Толщина теплоизоляционного слоя должна составлять 30-90 мм, в зависимости от теплопотерь и теплового режима помещений. Как правило, для цокольных этажей толщина слоя составляет 90 мм, для прочих достаточно 30 мм.

Чтобы добиться максимальной теплоотдачи, используют или утеплитель с фольгированным слоем, или поверх утеплителя еще слой материала с отражающей поверхностью. Это также позволит уберечь поверхность плит от контакта с цементным молочком при заливке. С этой же целью используют гидроизоляцию – специальную, входящую в линейку системы определенного производителя, или толстую полиэтиленовую пленку.

Особенности устройства напольного отопления

Любая бетонная система теплого пола должна быть «плавающей» – не связанной ни с основанием, ни с ограждающими конструкциями. Коэффициент линейного расширения бетонной стяжки теплого пола составляет 0,5 мм/м при нагревании до 40⁰С. Поэтому необходима изоляция бетонной плиты, чтобы избежать напряжений в конструкции зданий. Нижний разрыв обеспечивается слоем утеплителя, по периметру используется демпферная лента, она и температурные расширения компенсирует, и теплопотери через боковые стены перекрывает. Кроме того, будучи влагостойкой, она предотвращает попадание влаги из стяжки в стены.

Для усиления бетонной стяжки применяется арматурная сетка, которая также может служить основанием для фиксации трубы при монтаже системы.

Металлическая арматурная сетка с ячейкой 150х150х4 мм или 100х100х4 мм служит для усиления бетонной стяжки и может являться основанием, к которому пластиковыми хомутами крепится труба теплого пола. При одинарном армировании сетка укладывается на полистирол, при двойном армировании может дополнительно укладываться поверх труб теплого пола.

Кроме того, для улучшения эксплуатационных характеристик стяжки в раствор вводятся различные модифицирующие добавки, самая распространенная – полипропиленовая фибра.

Чтобы минимизировать возможность разрушения стяжки и чистового покрытия из-за теплового расширения в процессе работы теплого пола, площадь поверхности, обогреваемой одной петлей, не должна превышать 30 м² (длина стороны до 8 м). Когда эти габариты превышаются, площадь делят деформационными (компенсационными) швами, по периметру которых укладывают демпферную ленту. Трубы, проходящие через деформационные швы, обязательно защищают специальным кожухом или гофрированной трубой, не допускается попадание под швы петель контура, только трубопроводов (напорный и обратный).

Монтаж систем напольного отопления

Монтаж систем водяного теплого пола проводится в несколько этапов.

Подготовка основания – основание под слоем теплоизоляционных плит должно быть максимально ровным. Если при проверке двухметровым правилом просвет составляет больше 7 мм, необходима заливка выравнивающей смесью. Перед укладкой плит по всему периметру впритык к основанию наклеивается демпферная лента.

Укладка изоляции – толщина слоя изоляции высчитывается, исходя из региона проживания, типа основания (грунт или перекрытия) и характеристик здания. Плиты с пазовой системой укладываются без дополнительной фиксации, швы состыкованных плит проклеивают специальным скотчем. «Фартук» демпферной ленты укладывается поверх плит, после чего поверхность застилается гидроизоляцией или мультифольгой.

Использование мультифольги увеличивает количество тепла, излучаемого вверх, уменьшая количество тепловых потерь вниз. Она водонепроницаема, что предотвращает проникновение цементного молочка и влаги в лежащий под ней теплоизоляционный материал.

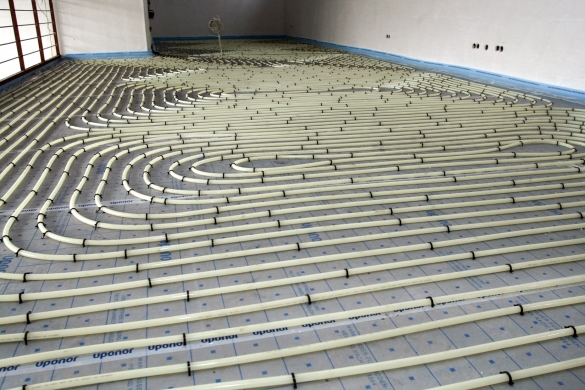

Укладка контура – труба укладывается с шагом 100-300 мм по выбранному типу контура (змеевик, двойной змеевик, спираль). Самый распространенный способ фиксации – к арматурной сетке крепежной проволокой или пластиковыми затягивающимися хомутами.

Также применяется специальный крепеж, утапливаемый острым концом в плиту изоляции, и пластиковые панели с рельефными фиксаторами. При использовании панелей сначала выполняется их укладка, но экономится время на фиксации трубы – она раскладывается по рисунку по мере разматывания из бухты с учетом рекомендаций.

Каждая петля тепловой трубы начинается и заканчивается в распределительном коллекторе – без стыков. Трубопроводы не должны иметь изломов в местах ее поворота на 90⁰.

После укладки контура петли подсоединяются к коллекторам посредством резьбовых адаптеров, сшитый полиэтилен беспроблемно сгибается под нужным углом вручную и заводится в коллекторный шкаф.

Гидравлические испытания – по существующим нормативам для проверки герметичности системы в ней посредством специального оборудования (опрессовщик) нагнетается давление, в полтора раза превышающее рабочее, недопустимо наличие малейших протечек.

Бетонирование – после проведения гидравлических испытаний выполняется заливка стяжки, поверхность должна быть сухой и чистой, без пыли и загрязнений, при необходимости для удаления мусора используется строительный пылесос.

Желательно защитить заливку от сквозняков и не допускать пересыхания в процессе набора бетоном марочной прочности.

Тепловые испытания – после полного затвердевания бетона (3-4 недели) проводят тепловое испытание водяной напольной системы, начинают с нагрева теплоносителя до 25⁰С, на рабочий температурный режим выходят постепенно, прибавляя в день по 5⁰С. Чем толще слой стяжки, тем больше времени потребуется для выхода системы на стабильный режим.

Правильно смонтированная водяная система напольного отопления с трубой из сшитого полиэтилена способна служить десятилетиями, не требуя демонтажа и замены.

Технология монтажа водяного теплого пола

Наиболее распространенным способом реализации систем напольного отопления являются монолитные бетонные полы, выполненные так называемым “мокрым” методом. Конструкция пола представляет из себя “слоеный пирог” из различных материалов (рис.1).

Монтаж системы теплых полов начинается с подготовки поверхности под монтаж теплого пола. Поверхность должна быть выровнена, неровности по площади не должны превышать ±5 мм. Допускаются неровности и выступы не более 10 мм. При необходимости поверхность выравнивается дополнительной стяжкой. Нарушение этого требования может привести к “завоздушиванию” труб. Если в расположенном ниже помещении повышенная влажность желательно уложить гидроизоляцию (полиэтиленовая пленка).

После выравнивания поверхности необходимо вдоль боковых стен уложить демпферную ленту шириной не менее 5мм для компенсации теплового расширения монолита теплого пола. Она должна быть уложена вдоль всех стен, обрамляющих помещение, стоек, дверных коробок, отводов и т.п. Лента должна выступать над запланированной высотой конструкции пола минимум на 20 мм.

После чего укладывается слой теплоизоляции для предотвращения утечки тепла в нижние помещения. В качестве термоизоляции рекомендуется использовать вспененные материалы (полистирол, полиэтилен и т.д.) плотностью не менее 25 кг/м 3 . Если невозможно уложить толстые слои теплоизоляции, то в этом случае применяются фольгированные теплоизоляционные материалы толщиной 5 или 10 мм. Важно, чтобы фольгированные теплоизоляционные материалы имели защитную пленку на алюминии. В противном случае, щелочная среда бетонной стяжки разрушает фольгированный слой в течение 3–5 недель.

Раскладка труб осуществляется с определенным шагом и в нужной конфигурации. При этом рекомендуется подающий трубопровод следует укладывать ближе к наружным стенам.

При укладке “одиночный змеевик” (рис.2) распределение температуры поверхности пола не равномерное.

При спиральной укладке (рис.3), трубы с противоположными направлениями потоков чередуются, причем наиболее горячий участок трубы соседствует с наиболее холодным. Это приводит к равномерному распределению температуры по поверхности пола.

Укладка трубы производится по разметке, нанесенной на теплоизолятор, якорными скобами через 0.3 — 0.5 м, либо между специальными выступами теплоизолятора. Шаг укладки рассчитывается и лежит в пределах от 10 до 30 см, но не должен превышать 30 см иначе возникнет неравномерный нагрев поверхности пола с появлением теплых и холодных полос. Области вблизи наружных стен здания называют граничными зонами. Здесь рекомендуется уменьшать шаг укладки трубы, для того чтобы компенсировать потери тепла через стены. Длина одного контура (петли) теплого пола не должна превышать 100–120 м, потери давления на одну петлю (вместе с арматурой) не более 20 кПа; минимальная скорость движения воды – 0,2 м/с (во избежание образования в системе воздушных пробок).

После раскладки петель, непосредственно перед заливкой стяжки, производится опрессовка системы при давлении 1.5 от рабочего, но не менее 0.3 МПа.

При заливке цементно-песочной стяжки труба должна находиться под давлением воды 0,3 МПа при комнатной температуре. Минимальная высота заливки над поверхностью трубы должна быть не менее 3 см (максимальная рекомендуемая высота, по европейским нормам — 7 см). Цементно-песчаная смесь должна быть не ниже марки 400 с пластификатором. После заливки стяжку рекомендуется «провибрировать». При длине монолитной плиты более 8 м или площади больше 40 м 2 необходимо предусмотреть швы между плитами минимальной толщиной 5 мм, для компенсации теплового расширения монолита. При прохождении труб через швы они должны иметь защитную оболочку длиной не менее 1 м.

Пуск системы осуществляется только после полного высыхания бетона (примерно 4 дня на 1 см толщины стяжки). Температура воды при пуске системы должна быть комнатной. После пуска системы ежедневно увеличивать температуру подаваемой воды на 5°С до рабочей температуры.

Основные температурные требования к системам теплых полов

Рекомендуется среднюю температуру поверхности пола принимать не выше (согласно СНиП 41-01-2003, п. 6.5.12):
• 26°С для помещений с постоянным пребыванием людей
• 31°С для помещений с временным пребыванием людей и обходных дорожек плавательных бассейнов
• Температура поверхности пола по оси нагревательного элемента в детских учреждениях, жилых зданиях и плавательных бассейнах не должна превышать 35°С

Согласно СП 41-102-98 перепад температуры на отдельных участках пола не должен превышать 10°С (оптимально 5°С). Температура теплоносителя в системе теплых полов не должна превышать 55°С (СП 41-102-98 п. 3.5 а).

Комплект водяного теплого пола на 15 м 2

Комплект теплого пола для обогрева помещений площадью 15-20 м 2 со смесительным узлом с ручной регулировкой температуры теплоносителя на основе смесительно – разделительного клапана MIX 03. Настройка рабочей температуры теплоносителя осуществляется вручную поворотом рукоятки клапана.

При спиральной укладке петли теплого пола (толщина стяжки 3 см с напольным покрытием из керамической плитки) с шагом 15-20 см и расчетной температуре теплоносителя 30°С – температура поверхности пола 24-26°С, расход теплоносителя около 0,2 м 3 /ч, скорость течения 0,2-0,5 м/с, потери давления в петле приблизительно 5 кПа (0,5 м).

Точный расчет тепловых и гидравлических параметров можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.

Наименование	Артикул	Кол.-во	Стоимость
МП труба Valtec	16(2,0)	100 м	3 580
Пластификатор	Силар (10л)	2х10 л	1 611
Лента демпферная	Энергофлекс Супер 10/0,1-25	2х10 м	1 316
Теплоизоляция	ТП — 5/1,2-16	18 м 2	2 648
Трехходовой смесительный клапан	MIX 03 ¾”	1	1 400
Циркуляционный насос	UPC 25-40	1	2 715
Ниппель-переходник	VT 580 1”х3/4”	1	56.6
Ниппель-переходник	VT 580 1”х1/2”	1	56.6
Кран шаровой	VT 218 ½”	1	93.4
Соединитель прямой с переходом на внутреннюю резьбу	VTm 302 16х ½”	2	135.4
Кран шаровой	VT 219 ½”	1	93.4
Тройник	VT 130 ½”	1	63.0
Бочонок	VT 652 ½”х60	1	63.0
Переходник Н-В	VT 581 ¾”х ½”	1	30.1
Итого			13 861.5

Комплект водяного теплого пола на 15 м 2 (с усиленной теплоизоляцией, при неотапливаемых нижних помещениях)

Комплект теплого пола для обогрева помещений площадью 15-20 м 2 со смесительным узлом с ручной регулировкой температуры теплоносителя на основе смесительно – разделительного клапана MIX 03. Настройка рабочей температуры теплоносителя осуществляется вручную поворотом рукоятки клапана. Усиленная теплоизоляция позволяет устраивать систему теплых полов над неотапливаемыми помещениями.

При спиральной укладке петли теплого пола (толщина стяжки 3 см с напольным покрытием из керамической плитки) с шагом 15-20 см и расчетной температуре теплоносителя 30°С – температура поверхности пола 24-26°С, расход теплоносителя около 0,2 м 3 /ч, скорость течения 0,2-0,5 м/с, потери давления в петле приблизительно 5 кПа (0,5 м).

Точный расчет тепловых и гидравлических параметров можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.

Наименование	Артикул	Кол.-во	Стоимость
МП труба Valtec	16(2,0)	100 м	3 580
Пластификатор	Силар (10л)	2х10 л	1 611
Лента демпферная	Энергофлекс Супер 10/0,1-25	2х10 м	1 316
Теплоизоляция	ТП — 25/1,0-5	3х5 м 2	4 281
Трехходовой смесительный клапан	MIX 03 ¾”	1	1 400
Циркуляционный насос	UPC 25-40	1	2 715
Ниппель-переходник	VT 580 1”х3/4”	1	56.6
Ниппель-переходник	VT 580 1”х1/2”	1	56.6
Кран шаровой	VT 218 ½”	1	93.4
Соединитель прямой с переходом на внутреннюю резьбу	VTm 302 16х ½”	2	135.4
Кран шаровой	VT 219 ½”	1	93.4
Тройник	VT 130 ½”	1	63.0
Бочонок	VT 652 ½”х60	1	63.0
Переходник Н-В	VT 581 ¾”х ½”	1	30.1
Итого			15 494.5

Комплект водяного теплого пола до 30 м 2 — 1

Комплект теплого пола для обогрева помещений площадью 30-40 м 2 со смесительным узлом с ручной регулировкой температуры теплоносителя на основе смесительно – разделительного клапана MIX 03. Настройка рабочей температуры теплоносителя осуществляется вручную поворотом рукоятки клапана. Для обеспечения равного расхода теплоносителя в петлях теплого пола их длинна и схема укладки должны быть одинаковы.

При спиральной укладке петли теплого пола (толщина стяжки 3 см с напольным покрытием из керамической плитки) с шагом 15-20 см и расчетной температуре теплоносителя 30°С – температура поверхности пола 24-26°С, расход теплоносителя около 0,2 м 3 /ч, скорость течения 0,2-0,5 м/с, потери давления в петле приблизительно 5 кПа (0,5 м).

Точный расчет тепловых и гидравлических параметров можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.

Наименование	Артикул	Кол.-во	Стоимость
МП труба Valtec	16(2,0)	200 м	7 160
Пластификатор	Силар (10л)	4х10 л	3 222
Лента демпферная	Энергофлекс Супер 10/0,1-25	3х10 м	1 974
Теплоизоляция	ТП — 5/1,2-16	2х18 м 2	5 296
Трехходовой смесительный клапан	MIX 03 ¾”	1	1 400
Ниппель-переходник	VT 580 1”х3/4”	2	113.2
Ниппель	VT 582 3/4”	1	30.8
Тройник	VT 130 ¾”	1	96.7
Угольник	VT 93 ¾”	1	104.9
Сгон прямой	VT 341 ¾”	1	104.9
Циркуляционный насос	UPC 25-40	1	2 715
Кран шаровой	VT 217 ¾”	2	266.4
Коллектор	VT 500n 2 вых.х ¾”х ½”	2	320
Пробка	VT 583 ¾”	2	61.6
Фитинг для МП трубы	VT 710 16(2,0)	4	247.6
Фитинг для МП трубы	VTm 301 20 х ¾”	1	92.4
Фитинг для МП трубы	VTm 302 20 х ¾”	1	101.0
Итого			23 306.5

Комплект водяного теплого пола до 30 м 2 — 2

Комплект теплого пола для обогрева помещений площадью 30-40 м 2 со смесительным узлом с ручной регулировкой температуры теплоносителя на основе смесительно – разделительного клапана MIX 03. Настройка рабочей температуры теплоносителя осуществляется вручную поворотом рукоятки клапана. Для облегчения выпуска воздуха система дополнена автоматическими воздухоотводчиками и дренажными клапанами. Для обеспечения равного расхода теплоносителя в петлях теплого пола их длинна и схема укладки должны быть одинаковы. Усиленная теплоизоляция позволяет устраивать систему теплых полов над неотапливаемыми помещениями.

При спиральной укладке петли теплого пола (толщина стяжки 3 см с напольным покрытием из керамической плитки) с шагом 15-20 см и расчетной температуре теплоносителя 30°С – температура поверхности пола 24-26°С, расход теплоносителя около 0,2 м 3 /ч, скорость течения 0,2-0,5 м/с, потери давления в петле приблизительно 5 кПа (0,5 м).

Точный расчет тепловых и гидравлических параметров можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.

Наименование	Артикул	Кол.-во	Стоимость
МП труба Valtec	16(2,0)	200 м	7 160
Пластификатор	Силар (10л)	4х10 л	3 222
Лента демпферная	Энергофлекс Супер 10/0,1-25	3х10 м	1 974
Теплоизоляция	ТП — 25/1,0-5	6х5 м 2	8 562
Трехходовой смесительный клапан	MIX 03 ¾”	1	1 400
Ниппель-переходник	VT 580 1”х3/4”	2	113.2
Ниппель	VT 582 3/4”	1	30.8
Тройник	VT 130 ¾”	1	96.7
Угольник	VT 93 ¾”	1	104.9
Сгон прямой	VT 341 ¾”	1	104.9
Циркуляционный насос	UPC 25-40	1	2 715
Кран шаровой	VT 217 ¾”	2	266.4
Коллектор	VT 500n 2 вых.х ¾”х ½”	2	320
Фитинг для МП трубы	VT 710 16(2,0)	4	247.6
Фитинг для МП трубы	VTm 302 20 х ¾”	1	101
Фитинг для МП трубы	VTm 301 20 х ¾”	1	92.4
Тройник коллекторный для монтажа воздухоотводчика и дренажного клапана	VT 530 3/4”х 1/2”х3/8”	2	238.4
Отсекающий клапан	VT 539 3/8”	2	97.4
Переходник В-Н	VT 592 1/2”х3/8”	2	49.4
Воздухоотводчик автоматический	VT 502 1/2”	2	320.8
Кран дренажный	VT 430 1/2”	2	209.8
Итого			27 446.7

Комплект водяного теплого пола до 60 м 2 — 1

Комплект теплого пола для обогрева помещений площадью 60-80 м 2 со смесительным узлом с ручной регулировкой температуры теплоносителя на основе смесительно – разделительного клапана MIX 03. Настройка рабочей температуры теплоносителя осуществляется вручную поворотом рукоятки клапана. Для облегчения выпуска воздуха система дополнена автоматическими воздухоотводчиками и дренажными клапанами. Для обеспечения равного расхода теплоносителя в петлях теплого пола (гидравлической балансировки петель) используются коллектора с интегрированными отсекающими и регулирующими кранами. Усиленная теплоизоляция позволяет устраивать систему теплых полов над неотапливаемыми помещениями.

При спиральной укладке петли теплого пола (толщина стяжки 3 см с напольным покрытием из керамической плитки) с шагом 15-20 см и расчетной температуре теплоносителя 30°С – температура поверхности пола 24-26°С, расход теплоносителя около 0,2 м 3 /ч, скорость течения 0,2-0,5 м/с, потери давления в петле приблизительно 5 кПа (0,5 м).

Точный расчет тепловых и гидравлических параметров можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.

Наименование	Артикул	Кол.-во	Стоимость
МП труба Valtec	16(2,0)	400 м	14 320
Пластификатор	Силар (10л)	8х10 л	6 444
Лента демпферная	Энергофлекс Супер 10/0,1-25	6х10 м	3 948
Теплоизоляция	ТП — 25/1,0-5	12х5 м 2	17 124
Трехходовой смесительный клапан	MIX 03 ¾”	1	1 400
Ниппель-переходник	VT 580 1”х3/4”	2	113.2
Ниппель	VT 582 3/4”	1	30.8
Тройник	VT 130 ¾”	1	96.7
Угольник	VT 93 ¾”	1	104.9
Сгон прямой	VT 341 ¾”	1	104.9
Циркуляционный насос	UPC 25-40	1	2 715
Кран шаровой	VT 217 ¾”	2	266.4
Коллектор	VT 560n 4 вых.х ¾”х ½”	1	632.9
Коллектор	VT 580n 2 вых.х ¾”х ½”	2	741.8
Фитинг для МП трубы	VT 710 16(2,0)	8	495.2
Фитинг для МП трубы	VTm 302 20 х ¾”	1	101
Фитинг для МП трубы	VTm 301 20 х ¾”	1	92.4
Тройник коллекторный для монтажа воздухоотводчика и дренажного клапана	VT 530 3/4”х 1/2”х3/8”	2	238.4
Отсекающий клапан	VT 539 3/8”	2	97.4
Переходник В-Н	VT 592 1/2”х3/8”	2	49.4
Воздухоотводчик автоматический	VT 502 1/2”	2	320.8
Кран дренажный	VT 430 1/2”	2	209.8
Кронштейн для коллектора	VT 130 3/4”	2	266.4
Итого

Комплект водяного теплого пола до 60 м 2 — 2. (автоматическое регулирование температуры)

Комплект теплого пола для обогрева помещений площадью 60-80 м 2 со смесительным узлом с ручной регулировкой температуры теплоносителя на основе смесительно – разделительного клапана MIX 03. Настройка рабочей температуры теплоносителя осуществляется автоматически сервоприводом клапана в зависимости от величины температуры теплоносителя установленной по шкале накладного термостата. Для облегчения выпуска воздуха система дополнена автоматическими воздухоотводчиками и дренажными клапанами. Для обеспечения равного расхода теплоносителя в петлях теплого пола (гидравлической балансировки петель) используются коллектора с интегрированными отсекающими и регулирующими кранами. Усиленная теплоизоляция позволяет устраивать систему теплых полов над неотапливаемыми помещениями.

При спиральной укладке петли теплого пола (толщина стяжки 3 см с напольным покрытием из керамической плитки) с шагом 15-20 см и расчетной температуре теплоносителя 30°С – температура поверхности пола 24-26°С, расход теплоносителя около 0,2 м 3 /ч, скорость течения 0,2-0,5 м/с, потери давления в петле приблизительно 5 кПа (0,5 м).

Точный расчет тепловых и гидравлических параметров можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.

Наименование	Артикул	Кол.-во	Стоимость
МП труба Valtec	16(2,0)	400 м	14 320
Пластификатор	Силар (10л)	8х10 л	6 444
Лента демпферная	Энергофлекс Супер 10/0,1-25	6х10 м	3 948
Теплоизоляция	ТП — 25/1,0-5	12х5 м2	17 124
Трехходовой смесительный клапан	MIX 03 ¾”	1	1 400
Ниппель-переходник	VT 580 1”х3/4”	2	113.2
Ниппель	VT 582 3/4”	1	30.8
Тройник	VT 130 ¾”	1	96.7
Угольник	VT 93 ¾”	1	104.9
Сгон прямой	VT 341 ¾”	1	104.9
Циркуляционный насос	UPC 25-40	1	2 715
Кран шаровой	VT 217 ¾”	2	266.4
Коллектор	VT 560n 4 вых.х ¾”х ½”	1	632.9
Коллектор	VT 580n 2 вых.х ¾”х ½”	2	741.8
Фитинг для МП трубы	VT 710 16(2,0)	8	495.2
Фитинг для МП трубы	VTm 302 20 х ¾”	1	101
Фитинг для МП трубы	VTm 301 20 х ¾”	1	92.4
Тройник коллекторный для монтажа воздухоотводчика и дренажного клапана	VT 530 3/4”х 1/2”х3/8”	2	238.4
Отсекающий клапан	VT 539 3/8”	2	97.4
Переходник В-Н	VT 592 1/2”х3/8”	2	49.4
Воздухоотводчик автоматический	VT 502 1/2”	2	320.8
Кран дренажный	VT 430 1/2”	2	209.8
Сервомотор для смесительного клапана	NR 230	1	3 919
Термостат регулирующий накладной	EM 548	1	550.3
Кронштейн для коллектора	VT 130 3/4”	2	266.4
Итого

Комплект водяного теплого пола до 60 м 2 — 3. (автоматическое регулирование температуры)

Комплект теплого пола для обогрева помещений площадью 60-80 м 2 со смесительным узлом с ручной регулировкой температуры теплоносителя на основе смесительно – разделительного клапана MIX 03. Настройка рабочей температуры теплоносителя осуществляется автоматически сервоприводом клапана в зависимости от величины температуры теплоносителя установленной по шкале накладного термостата. В системе используется коллекторный блок с регулирующими клапанами с расходомерами (опция), для обеспечения равного расхода теплоносителя в петлях теплого пола (гидравлической балансировки петель). Использование коллекторного регулируемого байпаса позволяет перенаправить поток теплоносителя от подающего к обратному коллектору в случае, когда расход через коллекторные петли уменьшается ниже значения, установленного на перепускном клапане байпаса. Это позволяет сохранять гидравлические характеристики коллекторной системы независимо от воздействия органов управления коллекторных петель (ручные, термостатические клапаны или сервоприводы).

При спиральной укладке петли теплого пола (толщина стяжки 3 см с напольным покрытием из керамической плитки) с шагом 15-20 см и расчетной температуре теплоносителя 30°С – температура поверхности пола 24-26°С, расход теплоносителя около 0,2 м 3 /ч, скорость течения 0,2-0,5 м/с, потери давления в петле приблизительно 5 кПа (0,5 м).

Точный расчет тепловых и гидравлических параметров можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.

Наименование	Артикул	Кол.-во	Стоимость
МП труба Valtec	16(2,0)	400 м	14 320
Пластификатор	Силар (10л)	8х10 л	6 444
Лента демпферная	Энергофлекс Супер 10/0,1-25	6х10 м	3 948
Теплоизоляция	ТП — 25/1,0-5	12х5 м 2	17 124
Трехходовой смесительный клапан	MIX 03 ¾”	1	1 400
Сгон прямой В-Н	VT 341 1”	1	189.4
Циркуляционный насос	UPC 25-40	1	2 715
Кран шаровой	VT 219 1”	3	733.5
Блок коллекторный 1**	VT 594 MNX 4х 1”	1	4 036.1
Блок коллекторный 2**	VT 595 MNX 4х 1”	1	5 714.8
Байпас тупиковый *	VT 666	1	884.6
Фитинг для МП трубы евроконус	VT TA 4420 16(2,0)х¾”	8	549.6
Тройник	VT 130 1”	1	177.2
Сервомотор для смесительного клапана	NR 230	1	3 919
Термостат регулирующий накладной	EM 548	1	550.3
Итого 1			56 990.7
Итого 2			58 669.4

Комплект водяного теплого пола площадью более 60 м 2 . (насосно-смесительный узел Combimix)

Комплект теплого пола для обогрева помещений площадью более 60 м 2 с насосно- смесительным узлом с автоматическим поддержанием температуры теплоносителя. Максимальная мощность системы теплых полов 20 кВт. В системе используется коллекторный блок с регулирующими клапанами с расходомерами (опция), для обеспечения равного расхода теплоносителя в петлях теплого пола (гидравлической балансировки петель).

Точный расчет тепловых и гидравлических параметров петель теплого пола можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.
