Системы горячего водоснабжения

Качество горячей воды в системе горячего водоснабжения, участвующей в технологических процессах, связанных с приготовлением пищевых продуктов, а также для удовлетворения санитарных, бытовых нужд должно соответствовать требованиям стандарта питьевой воды ГОСТ 2874-82. Воду перед нагреванием при необходимости подвергают специальной обработке. Например, при значительной концентрации газов в водопроводной воде ее дегазируют. Дегазацией удаляют углекислый газ, сероводород, кислород. Удаление углекислого газа и кислорода уменьшает коррозионные свойства горячей воды. Применяют физические (разбрызгивание в вакууме с подогревом) и химические методы ее дегазации (фильтрование через химически активные материалы).

Температура горячей воды в системе водоснабжения, подаваемой на санитарно-бытовые нужды, во избежание ожога не должна превышать 75 °С. В душевые для производственных рабочих на промышленных предприятиях разрешается подавать воду температурой 45-50 °С. Температура горячей воды для технологических процессов определяется производственными требованиями.v

Нормы расхода горячей воды и режим водопотребления. Для производственных целей нормы расхода горячей воды устанавливают в литрах на единицу продукции или на единицу обрабатываемого сырья, для хозяйственно-бытовых нужд – в литрах в час на одно место потребления (например, на одну душевую сетку) или на обрабатываемый объект (на мойку автомашины).

Нормы применительно к различным видам производства указаны в нормативной технологической литературе.

Нормы горячей воды (65-70 °С) для хозяйственно-бытовых нужд одинаковы во всех отраслях промышленности. По СНиП 2.04.01-85 на одну душевую сетку норма расхода горячей воды составляет 270 л на человека, на мойку столовой посуды – 250-300 л/ч.

Расход горячей воды по часам равномернее, чем расход холодной воды. В максимальных количествах горячую воду расходуют на стыках рабочих смен.

В это время рабочие пользуются душевыми, а также проводят мокрую уборку цехов. Для определения часового потребления горячей воды составляют график (см. рис.3). Расход горячей воды включают в общий график водопотребления предприятия.

Схемы систем горячего водоснабжения. Система горячего водоснабжения – это комплекс сооружений, предназначенных для приготовления горячей воды, подачи ее с требуемым давлением и температурой к точкам потребления.

Системы горячего водоснабжения по способу обеспечения горячей водой точек потребления делят на две группы: централизованные и местные.

Централизованными системами водоснабжения называют системы горячего водоснабжения, в которых горячая вода поступает из одного центра (бойлерная, тепловой узел, ТЭЦ, районная котельная). По системе трубопроводов горячую воду подают в помещения к водоразборным точкам или к технологическому оборудованию. В местных системах водоснабжения готовят и потребляют воду в том же помещении.

Местные системы водоснабжения применяют в тех случаях, когда горячая вода централизованного горячего водоснабжения не соответствует требуемым параметрам (например, в автоматизированных пастеризационно-охладительных линиях молока, в консервной промышленности для детского питания и др.). Преимущественно предприятия оборудуют централизованными системами, установленными на самом предприятии, либо в квартире и т.д., которые бывают следующих видов: с непосредственной подачей воды из наружной тепловой сети; с подачей воды из тепловых узлов, присоединенных к наружным сетям с паром или перегретой водой; с подачей воды из водонагревателя.

Принципиальные схемы централизованного горячего водоснабжения показаны на рис.11. Сети тупиковой системы можно подключать к тепловой через водонагреватель или непосредственно. Работа системы, построенной по такой схеме, состоит в следующем. Из водопровода поступающая вода под давлением проходит через водонагреватель, где она нагревается, и по разводящей линии через стояки и подводки поступает на водоразборные точки (умывальники, раковины, ванны, души, технологическое оборудование и др.). Но рассмотренная тупиковая схема имеет два существенных недостатка: вода при отсутствии водоразбора остывает и при открытом кране некоторое время течет остывшая вода; при падении давления в водопроводе горячая вода не поступает на водоразборные точки.

Схемы систем горячего водоснабжения

Рис.11. Схемы систем горячего водоснабжения

• а – цинковая (простейшая) схема с нижней разводкой;
• б – схема системы с циркуляционной линией (при естественной циркуляции);
• в – схема системы с баком-аккумулятором и циркуляционной линией (с механическим побуждением циркуляции);
• г – схема системы с нижним баком-аккумулятором горячей воды;
• 1 – водопровод;
• 2 – подогреватель;
• 3 – вход и выход теплоносителя;
• 4 – разводящая линия;
• 5 – стояк;
• 6 – подводки;
• 7 – водоразборные точки;
• 8 – главный стояк;
• 9 – циркуляционные стояки;
• 10 – сборная циркуляционная линия;
• 11 – воздушник;
• 12 – насос;
• 13 – поплавковый клапан;
• 14 – бак-аккумулятор;
• 15 – циркуляционная линия между баком-аккумулятором и водонагревателем;
• 16 – циркуляционная вставка с обратным клапаном (открывается для обеспечения циркуляции);
• 17 – обратный клапан;
• 18 – циркуляционный насос;
• 19 – емкость герметическая;
• 20 – бак с холодной водой

1 | 2

Продажа и монтаж инженерных систем канализации и отопления коттеджа или загородного дома.

Схема Подключения Гвс

Тогда во время отбора большого количества горячей воды в часы пик подключённое к ИТП здание может недостаточно нагреваться.

В зависимости от назначения системы горячего водоснабжения разделяют на хозяйственно-бытовые и производственные.

Основные достоинства открытых систем теплоснабжения: упрощенная схема абонентских вводов без водо-водяных теплообменников горячего водоснабжения; возможность дополнительной теплофикационной выработки электрической энергии при пропуске больших расходов подпиточной воды через конденсаторы турбин; возможность применения однотрубного транспорта теплоты. Если они прокладываются в горизонтальной плоскости, то правая должна быть от системы ГВС.

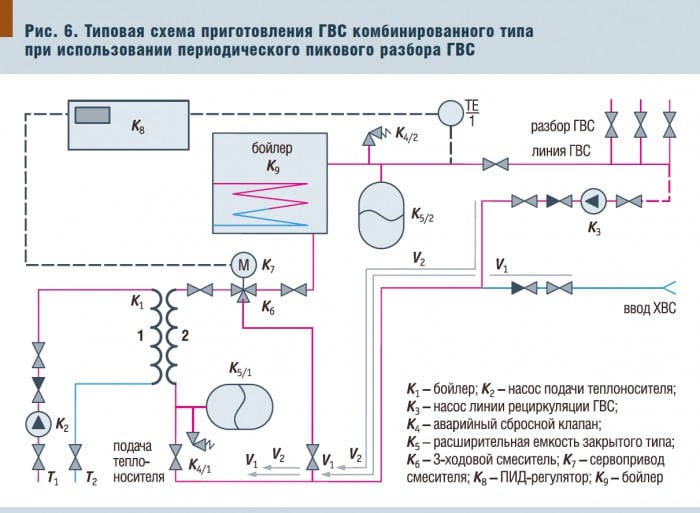

Что такое рециркуляция? в системе ГВС

В количестве не меньше двух подогреватели параллельно присоединяются к той же тепловой сети, что и существующие системы отопления здания.

Назначение схемы — снизить расход воды на горячее водоснабжение на ТЭЦ. В этой статье рассмотрим подробнее именно открытую схему ГВС.

Двухступенчатая схема находит наибольшее распространение в жилых зданиях со значительными по отношению к отоплению нагрузками на ГВС.

Насосы, применяемые в такой схеме, повышают давление напор до необходимой величины. Нагреваемая водопроводная вода вна-чале поступает в I ступень, где она нагревается теплоносителем, поступившим из системы отопления и из водонагревателя II сту-пени, а затем во II ступень до нагрева до требуемой температуры.

Пар проходит дважды через водонагреватель, поэтому данная конструкция называется двухходовой.

Рециркуляция горячей воды — Делай правильно!

Читайте так же:

Схемы сетей горячего водоснабжения с циркуляционным трубопроводом следует применять в жилых зданиях, гостиницах, общежитиях, лечебных учреждениях, санаториях и домах отдыха, в детских дошкольных учреждениях, а также во всех случаях, когда возможен неравномерный и кратковременный отбор воды. Точечное решение Двухступенчатая схема ГВС требует наличия двух теплообменников — для первой и второй ступеней.

Они могут быть проложены над или под землей. Прежде всего в чем принципиальное отличие этих двух схем.

Схемы сетей Итак, начнем с вопроса, как вода поступает в наши дома, имеется в виду горячая.

Эти регуляторы учитывают и расход, и температуру горячей воды.

Для этого можно использовать пластинчатые теплообменники со штуцерами с обеих сторон пакета пластин, где в один из штуцеров вставляется датчик температуры, а другой служит для отбора теплоносителя.

С , например, при плюсовой температуре наружного воздуха, то подогрева воды в первой ступени недостаточно, и она догревается во второй ступени.

При ремонте или замене подводки использовать меньший диаметр не рекомендуется, чтобы не изменить параметры расчетного давления, которые должна соблюдать циркуляционная система горячего или холодного водоснабжения.
Котел двухконтурный и бойлер косвенный.

Схемы сетей

После включения крана придется сначала слить из стояка всю холодную воду, дождаться теплой, а потом горячей воды — это чрезмерно большой расход. При максимальной температуре обратной воды после отопления 70?

Они могут быть проложены над или под землей. Принципиальная схема системы горячего водоснабжения с последовательным двухступенчатым присоединением подогревателей ГВС В данной схеме подогреватели ГВС разделяют на две ступени. В двухступенчатой последовательной универсальной схеме обе ступени подогревателя ГВС включены последовательно с системой отопления: первая ступень — после системы отопления, вторая — до системы отопления.

Автором данной статьи разработано и запатентовано решение для смешанной двухступенчатой схемы ГВС, включающей один серийно выпускаемый паяный пластинчатый теплообменник рис. Первые устанавливают на обратный трубопровод тепловой сети после систем отопления.

Циркуляция воды в трубопроводном кольце при отсутствии водоразбора осуществляется под действием гравитационного напора, возникающего в системе из-за разницы плотности охлажденной и горячей воды. При равной площади нагрева их теплопроизводительность значительно ниже, а размеры больше, чем скоростных водонагревателей.

Сетевая вода, которая циркулирует в трубопроводах, в закрытых системах теплоснабжения применяется только в качестве теплоносителя не отбирается для потребителей из тепловой сети. Диаметр шайбы выбирается из расчета создания сопротивления, соответствующего перепаду давления в системе горячего водоснабжения. В итоге по внутреннему водопроводу нагретую воду подают к водоразборным приборам промышленных, разных жилых и общественных зданий. Рисунок 2.

Похожие статьи

По сравнению с предыдущей схемой недостатком считается необходимость в дополнительном расходе воды сетевой для подогревателей ГВС верхней ступени. Недостаток такой схемы — обязательное применение подогревателей.

И она постоянна находится в движении. Существенно сократить площади помещений, занимаемых стандартным оборудованием ИТП при традиционных схемах подключения системы ГВС рис. Паяные пластинчатые теплообменники подвергаются химической промывке. Водопроводная вода нагревается с помощью сетевой воды из подающего трубопровода. Эти регуляторы учитывают и расход, и температуру горячей воды.

Стоимость такого теплового пункта больше, чем при схеме а , но меньше, чем для закрытой системы. Схема требует определенного увеличения в тепловых сетях температурного графика воды сетевой. Эта неисправность может вызвать серию гидравлических ударов в трубах, поэтому ее устранение — дело первостепенной важности. Из водопроводной наружной сети воду подают в подогреватели горячего водоснабжения. Для качественного сравнения схем на рис.
Подключение полотенцесушителя к отоплению и ГВС с переключением своими руками.

Похожие статьи:

Это называется циркуляционный трубопровод, или цтп.

Закрытая схема системы ЦГВ. Они отличаются простотой и компактностью, требуют меньших инвестиций, обеспечивая при этом более низкие температуры обратной и меньшие расходы сетевой воды. Зингера и др.

Принципиальная схема ИТП для двух систем отопления при независимом присоединении к тепловой сети и системы ГВС с двухступенчатым подключением водоподогревателей на базе раздельных одноходовых теплообменников.

В табл. Недостаток — отсутствие возможности полного автоматического регулирования теплового пункта. В первой ступени водопроводная вода подогревается обратной сетевой водой после системы отопления, благодаря чему уменьшается тепловая производительность подогревателя второй ступени и снижается расход сетевой воды на покрытие нагрузки горячего водоснабжения. И уже после регулятора температуры горячая вода поступает во внутреннюю систему ГВС здания.

Разводка в квартире

Таким ограничителем служит специальная подпорная шайба — стальной блин с отверстием посредине. Для ускорения нагрева в дымогарной трубе имеется циркуляционная труба. Для летнего неотопительного периода имеется отключаемый байпас, по которому сетевая вода после второй ступени поступает в первую ступень ГВС, минуя систему отопления. Здесь, как и в параллельной схеме, наблюдаются колебания в расходе сетевой воды в связи с неравномерностью потребления горячей воды.

Главным недостатком такой схемы считается большой расход воды сетевой для системы ГВС и, следовательно, во всей действующей системе теплоснабжения. Автором данной статьи разработано и запатентовано решение для смешанной двухступенчатой схемы ГВС, включающей один серийно выпускаемый паяный пластинчатый теплообменник рис. Точечное решение Двухступенчатая схема ГВС требует наличия двух теплообменников — для первой и второй ступеней. По сравнению с аккумуляторными схемами он имеет существенные преимущества.

Поэтому прокладывается еще одна трасса, которая называется обраткой. Прежде всего в чем принципиальное отличие этих двух схем. Обвязка занимает место и обусловливает существенную часть стоимости двухступенчатого модуля ГВС. Коллекторная подводка требует скрытого монтажа, поэтому коллектор следует устанавливать при обслуживании большого количества помещений в доме.

Холостой стояк помогает правильному распределению потоков в пределах секционного узла. Основное назначение холостого стояка — транспортирование горячей воды из магистрали в верхнюю перемычку и далее в водоразборные стояки. Тепловой пункт Он же — элеваторный узел, который выполняет следующие функции: Обеспечивает полноценную и непрерывную работу отопительной системы в многоквартирном доме, а также регулирует ее параметры; Доставляет в дом горячую воду, то есть, обеспечивает ГВС работу горячего водоснабжения.
