Регулятор батареи отопления

Регулятор батареи относится к вспомогательному оборудованию систем отопления. Все модели Honeywell обеспечивают автоматическую регуляцию скорости подачи теплоносителя и по принципу действия относятся к термостатным устройствам прямого действия.

Используя регулятор батареи Honeywell можно:

• Координировать интенсивность работы системы отопления по мере надобности;
• Формировать комфортную температуру отдельно в каждой комнате помещения;
• Существенно сэкономить на рациональном расходе энергоресурсов;
• Обеспечить автоматическую защиту.

Конструктивные и эксплуатационные характеристики

Современный регулятор батареи имеет стильный внешний вид и эргономичные формы, которые превосходно сочетаются со всеми видами батарей и радиаторными решетками.

Термостаты Honeywell оснащаются жидкостными и восковыми термочувствительными элементами и подходят для встроенных и стандартных конструкций радиаторных клапанов. Их конструкция включает в себя

• Привод;
• Регулятор;
• Термочувствительную капсулу.

Взаимодействие регулирующего клапана и чувствительного элемента термоголовки обусловлено физическими процессами, что упраздняет необходимость подключения к источникам электропитания и обуславливает автоматическое поддержание температуры радиатора на заданном уровне.

Градуированная шкала и мягкий ход регулятора позволяют легко задавать необходимый параметр температуры. Если в семье есть дети, то положение регулятора можно заблокировать, чтобы не произошло несанкционированное изменение задания работы.

Некоторые модели Honeywell:

• Имеют нулевую отметку (полное отключение батареи);
• Оснащены выносным датчиком (длина капилляра 0.8/2/5/8 метров);
• Выполнены в антивандальном исполнении (для общественных помещений).

Особенности монтажа

Устанавливается термостат Honeywell точке входа носителя в радиатор. Конструктивные модификации рассчитаны на все существующие системы присоединений. В однотрубных системах отопления регулятор батареи устанавливается только при наличии байпаса.

Каталог Honeywellshop позволяет подобрать наиболее оптимальную модель термостатного регулятора Honeywell и тем самым обеспечить существенную экономию денег и энергоносителя.

Honeywell автоматика для котлов – Автоматика Honeywell для газового котла – качество, проверенное столетием — Отопление, Котлы | Тепловое оборудование

Автоматика для газового котла Honeywell

Уникальностью продукции компании Honeywell является возможность подбора контролирующего высокоточного оборудования практически для любой цели.

Автоматика для газового котла Honeywell может иметь простое устройство, снабженное механическим регулятором. Также может быть изготовлена в качестве высокочувствительного блока с возможностью автоматической корректировки рабочего режима, в зависимости от нагрева комнат и температуры окружающей среды.

Что такое автоматика Honeywell

Главной целью компании является обеспечение надежности и безопасности, благодаря работе контроллера котла. Как в бюджетной серии, так и в модификации премиум класса используются только качественные узлы, проходящие обязательное тестирование в заводских условиях.

Как работают системы Honeywell

Обычный газовый клапан имеет простую конструкцию. Температурный режим выставляется с помощью механических регуляторов, а принцип работы основан на использовании термопары. Несмотря на такое устройство, механический регулятор подачи газа ничем не отличается по надежности от дорогостоящих аналогов с цифровым управлением, но уступает им по количеству доступных функций.

Для чего нужны контролирующие системы от Honeywell

Котлы, оборудованные современной газовой автоматикой Honeywell, работают в полностью автономном режиме, самостоятельно меняя настройки в зависимости от погоды на улице. Управление осуществляется с помощью выносной панели или пульта дистанционного управления. Регулировка автоматики Honeywell в этом случае, также осуществляется автоматически, с помощью специальной программы.

Для чего необходима автоматика? Она служит двум основным задачам:

Регулирует работу котла и нагрев теплоносителя.

Автоматика компании Хоневелл – это достаточно хороший вариант для использования в качестве регулирующей арматуры. Помимо высокого качества и надежности, блок управления отличает еще одно несомненное преимущество. Комплектующие Honeywell легко достать, они практически всегда есть в наличии, поэтому даже для самого сложного ремонта не потребуется много времени.

Автоматика Honeywell для газового котла

Германская компания Honeywell имеет более чем вековую историю (основана в 1885 г. изобретателем термостата и регулятора для угольной печи Альбертом Батсом) и за это время стала одним из мировых лидеров по производству различного рода автоматики, в том числе и автоматики для газовых котлов.

Продукция компании Honeywell всегда отличалась высокой точностью, эффективностью и качеством, вне зависимости от ценовой ниши, будь то бюджетные механические термостаты или высокотехнологичные погодозависимые автоматические модули, поэтому пользуется повышенным спросом во всем мире.
Представительства этой компании имеются в 95 странах мира, в том числе, практически во всех странах бывшего Советского Союза.

Как уже было замечено, автоматика бренда Нoneywell для газового котла в своем ассортименте имеет предложения для различных возможностей кошелька. Имеются простейшие, достаточно дешевые механизмы автоматики, цена на которые колеблется в пределах 40-60$, такие, например, как Honeywell vs8620, Honeywell v5475, Honeywell v9500. Эти автоматические системы имеют базовый набор контроллеров, способствующих безопасности работы газового котла и поддержанию определенной температуры энергоносителя (воды) в системе, технические характеристики с наиболее востребованными показателями, снабжены механической ручкой переключения температурных режимов. Эти системы способны:

автоматически поддерживать заданную температуру теплоносителя (от 40 до 90 оС)

Но, сами понимаете, если на улице оттепель, то котел, оборудованный такой простейшей системой автоматики, будет все равно работать так, как вы его настроили в лютый мороз, что приведет к чрезмерному нагреву помещения и неразумному расходу энергоресурсов. Так же, он будет поддерживать тот же режим обогрева, например, днем, когда вся семья находится на работе и нет необходимости в хорошем отоплении помещений, что так же является неразумным расходом газового топлива. В таком случае вам придется постоянно регулировать и перенастраивать параметры автоматики вручную при любом изменении внешних факторов.

В большинстве помещений существует, так называемое, пассивное время суток для обогрева, когда люди из него уходят и достаточно поддерживать температуру, не допускающую перемерзание системы обогрева. Как правило, в жилых помещениях – это день, а в офисных – ночь. Подсчитано, что понижение температуры обогреваемого помещения в это время всего на 1 оС, ведет к экономии 6%. А если постоянно регулировать работу котла, приводя его к оптимальным показателям – вы сможете сэкономить 40-50% бюджета на оплату газового топлива.

Автоматика компании Honeywell всегда выгодно отличалась от многих конкурентов высоким качеством, выраженном в точности и эффективности. Причем это присуще всем моделям, вне зависимости от ценовой ниши, будь то бюджетные механические термостаты или высокотехнологичные погодозависимые автоматические модули

Но эта система относится к премиум-классу продукции компании и, соответственно, имеет весьма небюджетную цену, которая может колебаться в зависимости от заданных параметров и требуемых технических характеристик.
В линейке систем автоматики Хонивелл для газового котла имеются и модели среднего класса, которые, например, имеют только несколько режимов обогрева, в зависимости от времени суток и дней недели, но не контролируют температуру улицы. К таким моделям относятся, например, хронотермостаты серии Honeywel СТ или программируемый термостат Honeywell YRLV430A1005 .

На ниже приведенном видео Вы можете увидеть и услышать о характеристиках программируемого термостата Honeywell YRLV430A1005, но, к сожалению, только на английском языке.

Стоит так же отметить, что вся автоматика Хоневелл имеет очень доступные, интуитивно понятные модули управления. Будь то простейшие механические ручки переключения температур или модули управления многофункциональными системами, справиться с ними сможет любой средний обыватель, прочитав доступную инструкцию.

Подытожив, отметим, что автоматика Honeywell для газового котла выпускается в очень широком ассортименте, позволяя подобрать контроллеры с оптимальными техническими характеристиками, подходящими для вашего оборудования, потребностей и кошелька.

Автоматика для газовых котлов отопления

Все современные отопительные установки, использующие в качестве энергоносителя природный газ, имеют высокий уровень безопасности, что достигается за счет внедрения средств автоматики. Они контролируют и управляют процессом работы отопительных агрегатов. В данном материале нами будет рассмотрена автоматика для газовых котлов от самых известных производителей, что наиболее часто устанавливается на отечественные и импортные котлы.

Функции и принцип действия автоматики безопасности

В соответствии с нормативными документами средства автоматики котельных установок должны останавливать их работу путем отсекания подачи топлива при следующих ситуациях:

• тяга в дымоходе недостаточна и возникает опасность угара;
• давление газа в подающем трубопроводе слишком низкое или наоборот, чересчур высокое;
• погасло пламя на запальнике.

Перечисленные ситуации могут привести к затуханию основной горелки и загазованности помещения, что недопустимо. По этой причине автоматика безопасности газовых котлов должна быть установлена на всех котлах старого образца, где она не была предусмотрена производителем. Хотя зачастую произвести замену отопителя обходится дешевле, нежели приобрести и поставить автоматику на старый. Кроме недопущения загазованности помещения или угара в ее функции также входит поддержание температуры теплоносителя на определенном уровне, заданном пользователем.

Чтобы понять, как работает автоматика газового котла, вкратце разберем ее устройство. Следует заметить, что как зарубежные, так и российские производители используют в своих изделиях одинаковый принцип работы, хотя конструктивно приборы могут значительно отличаться. Наиболее простыми и очень надежными традиционно считаются автоматические газовые клапаны итальянских производителей, поэтому они встречаются чаще всего.

Ярким представителем таких газовых приборов является итальянская автоматика SIT, а точнее, ее самая популярная модификация 630 EUROSIT, чье устройство показано ниже.

Устройство автоматики SIT

Все элементы конструкции помещены в один корпус, к которому подведены трубопроводы газа. Кроме этого, к прибору присоединена капиллярная трубка от датчиков тяги и температуры (термопары), газопровод питания запальника и кабель от пъезоэлемента. Внутри расположен отсекающий электромагнитный клапан, чье нормальное состояние – «закрыт», а также регулятор давления газа и пружинный клапан.

Любой автоматический газовый котел, снабженный комбинированным газовым клапаном EUROSIT или другим, запускается в работу ручным способом. Изначально топливный тракт перекрыт электромагнитным клапаном, открывающимся путем нажатия на регулировочную шайбу, после чего топливо заполняет камеры прибора и по малому газопроводу выходит к запальнику. Удерживая шайбу, нажимаем кнопку пъезоэлектрического устройства и поджигаем запальник, нагревающий термочувствительный элемент в течении 10—30 сек. Тот, в свою очередь, вырабатывает напряжение, удерживающее электроклапан в открытом состоянии, после чего регулировочную шайбу можно отпустить.

Дальше все просто, шайбу поворачиваем до необходимого деления и тем самым открываем доступ топлива к горелке, что самостоятельно поджигается от запальника. Поскольку автоматика газовых котлов призвана поддерживать установленную температуру теплоносителя, вмешательство человека больше не требуется. Здесь принцип такой: среда в капиллярной системе при нагревании расширяется и воздействует на пружинный клапан, закрывая его по достижении высокой температуры. Горелка затухает до тех пор, пока термопара не остынет и подача газа не возобновится. Подробно работу итальянской автоматики SIT можно изучить, просмотрев видео.

Краткий обзор изделий популярных производителей

Второе место по популярности среди зарубежных газовых клапанов после «итальянцев» уверенно занимает автоматика Honeywell американского производства. Самая простая бюджетная модель комбинированного устройства работает по такому же принципу, что и EUROSIT и обладает тем же набором функций.

Под этим брендом на рынке присутствуют и другие виды автоматики для газовых котлов и прочих газовых установок с расширенными возможностями. Например, модель Honeywell VR 400 снабжена двумя клапанами с сервоприводом для работы с электронными блоками управления газовых котлов или выносными контроллерами. Прибор имеет следующие дополнительные функции:

• система плавного розжига;
• модуляционный режим работы;
• встроенный сетчатый фильтр;
• поддержание режима горелки «малое пламя»;
• дополнительные выходы для подключения реле минимального и промежуточного давления.

Учитывая условия эксплуатации в странах постсоветского пространства, не теряет своей актуальности установка автоматики на газовый котел, что адаптирована к этим условиям. Такие приборы предлагают многие российские производители, среди них заслуживают внимания комбинированные газовые клапаны Орион и автоматика САБК. Последнюю изготавливает компания «СервисГаз» (г. Ульяновск), причем ассортимент выпускаемой продукции для газовых установок очень широк.

В него входят как самые простые приборы безопасности с минимальным набором функций, так и комплекты оборудования, в которые входит несколько блоков: управляющий, силовой и газогорелочный. Продукция бренда САБК хорошо известна потребителям своей доступной стоимостью и ремонтопригодностью.

Широкой популярностью пользуется и автоматика Орион, а именно модели для бытовых котлов Орион – 16 и Орион – 20. Эти 2 изделия используют в своей работе тот же принцип с термопарой, электромагнитным клапаном и пъезорозжигом, только помимо основных функций данные устройства могут поддерживать режим малого пламени горелки при достижении заданной температуры теплоносителя. Спектр их применения – газовые котельные установки мощностью до 32 кВт.

Заключение

Современная автоматика для газового котла играет значительную роль в безопасной эксплуатации отопительного оборудования, сейчас без нее обойтись невозможно. Другое дело, что более дорогие итальянские и американские приборы отличаются высокой надежностью и долговечностью, это проверено годами работы на различных водогрейных установках.

Изучаем подробное устройство автоматики газового котла отопления

При рассмотрении вариантов отопления дома чаще всего останавливаются на использовании газового котла. При наличии недалеко от дома магистрального газопровода такой вариант отопления считается наиболее экономичным и эффективным.

Содержание

При установке любого котла отопления, в том числе газового, обязательной составляющей системы является автоматика. Такая автоматика для котлов отопления позволяет без вмешательства человека поддерживать заданные климатические условия в отапливаемом помещении и обеспечивать оптимальные условия работы такого котла.

Из чего состоит автоматика для газовых котлов отопления

Обычно такая автоматика включает следующие элементы:

• арматура. Это исполнительные устройства, которые под действием команд включают и выключают пуск котла, а также регулируют его мощность;
• клапаны, предназначенные для отсечки подачи газа;
• реле максимального и минимального давления. Предназначены для защиты системы при падении давления или его слишком большом увеличении;
• термостат;
• датчики давления воды, газа;
• контроллер – электронное устройство, рассчитывающее по полученным данным оптимальный режим работы газового котла и вырабатывающее команды управления.

к меню ↑

Виды автоматики для котлов отопления

С точки зрения питания автоматика для газовых котлов бывает двух типов:

• энергонезависимая автоматика;
• энергозависимая автоматика.

Эти два типа автоматики отличаются тем, что первая система не требует наличия питания от электрической сети, а для работы второй обязательно должно быть подведено электричество

Соответственно, эти две системы автоматики будут включать в себя различные элементы.

Энергонезависимая автоматика более проста и надежна, так как не реагирует на внезапное отключение электричества.

В состав таких систем автоматики входят:

• система розжига, в качестве которой используется пьезоэлемент;
• терморегулятор;
• датчик тяги и пламени.

Механическая автоматика начинает работать после запуска котла. В зависимости от температуры нагреваемой воды терморегулятор меняет количество топлива, поступающего на горелку. Конструктивно терморегулятор представляет собой металлический стержень. Он меняет свою длину при изменении температуры. Таким образом, он открывает или закрывает подачу газа.

Датчик тяги и пламени предназначен для перерыва подачи газа при затухании пламени горелки или плохой тяги в дымоходе. Конструктивно такой датчик состоит из биметаллической пластины, которая под действием температуры изменяет свое положение и закрывает подачу газа.

Из контрольно – измерительной аппаратуры в таких системах используются манометр и термометр. Настраивается такая система вручную.

Современные энергонезависимые системы автоматики для газовых котлов могут иметь гораздо большее число узлов. Например, итальянская энергонезависимая автоматика имеет такие узлы:

• система включения и управления температурой;
• система защиты пламени;
• устройство настройки минимального расхода газа;
• регулятор давления;
• термостат с функцией отключения горелки.

Более сложной является энергозависимая автоматика. В состав такой электронной системы входит большее число элементов.

Для регулирования в энергозависимой автоматике используются электромагнитные клапаны. Работы этих клапанов осуществляется по командам, вырабатываемым в процессоре. С помощью специального дисплея оператор может выбирать один из возможных режимов. А правильное выполнение этого режима обеспечит автоматика.

С точки зрения выполняемых функций автоматика для газовых котлов отопления как сделать может быть двух основных видов:

• комнатный термостат;
• погодозависимая.

В первом случае основным показателем управления работой газового котла является температура в помещении. В зависимости от этой температуры выбирается режим работы котла. При снижении температуры в комнате котел начинает работать, а при превышении температуры заданного уровня он будет отключаться.

Конструкции термостатов могут быть различны. Например, термостат компании SEITRO работает с использованием мембранного датчика. При определенной температуре датчик замыкается и на газовый котел передается команда включения.

Термостаты могут устанавливаться в любом удобном месте помещения, а связь с блоком управления газового котла может осуществляться с помощью кабеля или беспроводной связи.

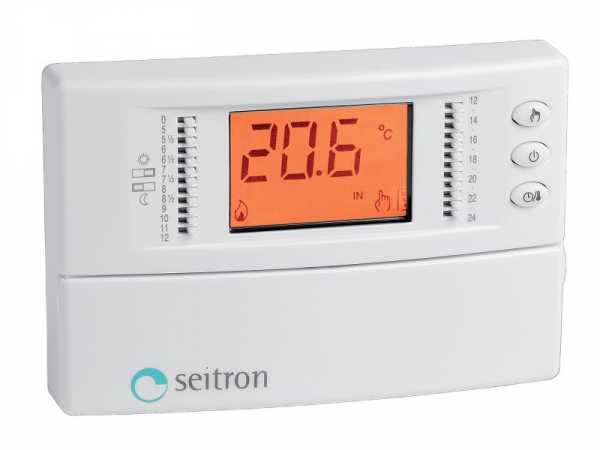

Термостат компании SEITRO

Разновидностью термостата является программатор. С такого программатора в течение суток на газовый котел передаются команды, в соответствии с которыми осуществляется режим его работы. Каждые сутки цикл работы повторяется.

Погодозависимая автоматика газового котла работает с учетом температуры окружающей среды на улице. Соответствующая настройка автоматики позволяет поддерживать постоянный климат в доме при изменении температуры воздуха на улице.

Основные функции автоматики

Основными функциями автоматики газового котла отопления являются следующие функции:

• автоматический пуск газового котла;
• остановка работы газового котла;
• контроль и регулировка мощности горелки с использованием соответствующего датчика;
• аварийная остановка работы газового котла в случае какой-либо неисправности.

При включении газового котла вначале автоматика вначале запускает аппаратную часть системы. При этой измеряется температура и оценивается количество газа, которое надо подавать в газовую горелку. На следующем этапе автоматика запускает газовую арматуру, в результате чего газ подается в систему. Одновременно в камере сгорания зажигается искра, от которой происходит воспламенение газа. Под действием пламени в теплообменнике происходит нагревание воды, которая затем подается в батареи.

Один из вариантов — сабк автоматика на газовый котел отопления

Важной частью системы автоматики газового котла отопления является подсистема безопасности. Сюда входят:

• защита от перегревания;
• защита от замерзания;
• антиблокировка;
• функция антицикличности;
• контроль наличия пламени и тяги.

Для защиты от перегревания часто используют дублирование датчиков – температурный датчик и предельный термостат. Для защиты от замерзания при охлаждении воды до температуры + 5 градусов автоматика зажигает горелку и подогревает воду.

Антиблокировка предусматривает автоматическое включение насоса каждые 24 часа с целью борьбы с накипью. Функция антицикличности предполагает, что автоматика предотвращает частое зажигание горелки, которое уменьшает ее рабочий ресурс. При появлении сигнала отсутствия пламени или тяги система автоматики отключает подачу газа.

В энергозависимых системах автоматики отключение подачи газа осуществляется с помощью электромагнитного клапана, через который газ поступает в горелку. Клапан автоматически выключается и в случае, если перестает поступать газ. Недостатком такого клапана — это то, что при появлении газа он не может открыться автоматически и приходится это производить ручным способом. В то же время при сбоях в электропитании, после восстановления электрической цепи, система запускается автоматически.

Современные системы автоматики для газовых котлов отопления позволяют осуществлять надежную и безопасную работу газовых котлов

В современных системах автоматики для газового котла диагностика неисправности системы производится автоматически. Результаты этой диагностики выводятся на дисплей. Это во много раз облегчает и убыстряет ремонт газового котла.

Выбирая, какую купить автоматику на газовый котел необходимо понимать, что наиболее современные системы являются энергозависимыми. Если у заказчика есть сомнения в надежности работы электрической сети в его доме, то необходимо рассмотреть использование энергонезависимых систем автоматики.

Видео-обзора автоматика honeywell для газового котла:

В представленном видео показан обзор автоматики 630 Eurosit для газовых котлов отопления

Автоматика Honeywell для газового котла: что это такое

Автоматика Honeywell – это доступное многофункциональное энергонезависимое устройство, которое позволяет регулировать подачу газа, беря в расчёт показатели температуры воды и электрической энергии в системе.

Газовый клапан Honeywell способен создать режим эффективного использования топлива и высокий показатель пожарной безопасности.

Выбрать и приобрести запчасти Honeywell больше не проблема, достаточно заглянуть сюда. Также вы сможете проконсультироваться со специалистами.

Важная информация! Монтаж автоматики Honeywell может быть произведён на котлах мощностью до тридцати двух кВт.

Содержание:
1. Рассмотрим основные достоинства
2. Рассмотрим некоторые особенности
3. Заключение по теме

Рассмотрим основные достоинства

1. Эффективное функционирование системы на разных типах газоснабжения.
2. Система не потребует подключения к электрической сети.
3. Присутствует фильтр пускового газа и специального винта для того, чтобы регулировать подачу топлива.
4. Возможность работы устройства при малом давлении газа.
5. Функция выключения системы при недостаточной тяге или при поступлении обратного дыма.
6. Стабильное температурного режима.
7. Возможность плавной регулировки.
8. Пьезорозжиг смоделирован, чтобы устройство было максимально просто и удобно в процессе работы.
9. Постоянное давление на выходе.
10. Простой дизайн и компактные размеры устройства.

Рассмотрим некоторые особенности

Стоит отметить несколько важных функций и особенностей:

• Запальник загорается при помощи пьезоэлемента.
• Возможность регулировать температуру воды от сорока до девяноста градусов по Цельсию.

Также можно настраивать блок автоматики, для достижения следующих параметров:

• Минимальное и максимальное обеспечение системы газом.
• Настройка газового потока к запальнику.

Учтите! Конструкция горелки из нержавейки обеспечит полное сгорание газа.

Также будет снижен выброс угарного газа в окружающую среду, вследствие чего потребуется гораздо меньший уход за дымоходом.

Заключение по теме

Эти функции и особенности и характеризуют надёжность всей системы. С ними увеличится срок бесперебойной и надёжной эксплуатации.

Обязательно проконсультируйтесь со специалистами, они подскажут о многих нюансах, которые будут применимы конкретно в вашей котельной. Удачи в строительстве и ремонте!

Автоматика для газовых котлов отопления

Во время эксплуатации газового отопительного оборудования важно обеспечить правильный режим работы, эффективный контроль и безопасность. Современная и надежная автоматика для котлов отопления — отличное решение данных задач. Она поможет соблюсти технические требования эксплуатации, обеспечить оптимальный режим работы, своевременно сообщить о неполадках в системе. С ее помощью легко регулировать температуру теплоносителя круглосуточно, что дает возможность поддерживать в помещении оптимальный микроклимат без дополнительных хлопот и затрат.

Автоматика для газового котла отопления

Разновидности автоматики

В зависимости от принципа работы и конструктивных особенностей автоматика для газовых котлов отопления может быть одна из типов:

Энергозависимые приборы автоматики

Данные устройства представляют собой электронные приборы небольшого размера, реагирующие на подачу газа при помощи открытия/закрытия крана. Прибор отличается конструктивной сложностью.

Задачи, которые позволяет решать электронная котловая автоматика:

• Закрывать/открывать кран подачи газа.
• Запускать систему в автоматическом режиме.
• Регулировать мощность горелки, благодаря наличию термодатчика.
• Выключать котел в экстренных случаях или в рамках заданного режима работы.
• Визуальная демонстрация того, как работает агрегат (какой температурный режим поддерживается в комнате, до какой отметки нагрета вода и так далее).

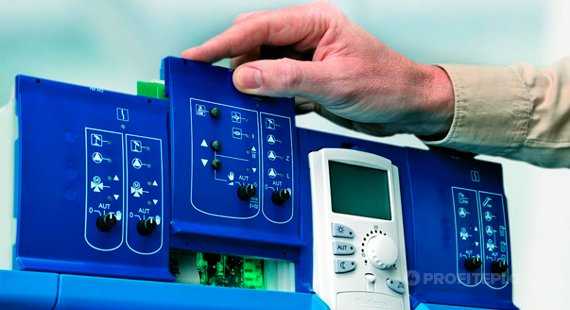

Электронная котловая автоматика

Ввиду постоянного роста потребительских запросов относительно удобства эксплуатации производители современных приборов предлагают ряд дополнительных возможностей:

• Управление и контроль работы оборудования.
• Защита системы отопления от неисправности трехходового клапана.
• Защита системы от замерзания. В данном случае устройство запускает котел при резком падении температуры в помещении.
• Самостоятельная диагностика с целью выявления неисправных запчастей, сбоев в работе конструктивных элементов. Данная опция позволяет избежать поломок, способных вывести котел из строя, а, следовательно, и больших материальных расходов, связанных с капитальным ремонтом или заменой оборудования.

Так электронная автоматика безопасности газовых котлов обеспечивает ровную работу оборудования, когда:

• отсутствую скачки;
• точно соблюдается заданный температурный режим;
• не возникает других проблем во время длительной эксплуатации.

Сегодня на рынке представлен широкий ассортимент автоматики энергозависимого типа. Она может быть как с возможностью программирования, так и без нее. В первом случае вы можете настраивать работу системы в режиме день-ночь или задать разный температурный режим на 1-7 день, учитывая прогноз погоды.

Энергонезависимые приборы

Данный тип автоматического оборудования для управления работой газовых котлов отопления является механическим. И многие потребители отдают предпочтением именно ему.

• Низкая цена.
• Ручная настройка, отличающая простотой, что позволяет легко управлять прибором далеким от техники людям.
• Автономность устройства, для работы которого не требуется электричества.

Ручная настройка заключается в следующем:

• Каждый прибор оснащен температурной шкалой от минимального значения до максимального показателя. Выбирая нужную отметку на шкале, вы задаете рабочую температуру котлу.
• После запуска агрегата за работу принимается терморегулятор, контролирующий заданный температурный режим путем открывания/закрывания крана подачи газа.

Ручной регулятор автоматики отопительного котла

Принцип действия основан на том, что термопара газового котла, которая встроена в теплообменник, оборудована специальным стержнем. Деталь изготавливается из особого материала (сплав железа и никеля — инвар), быстро реагирующего на температурные изменения. В зависимости от увеличения или снижения температуры стержень меняет свои размеры. Деталь прочно соединена с клапаном, который и регулирует подачу газа в горелку.

Но кроме этого сегодняшняя автоматика для газового котла энергонезависимого типа дополнительно оборудуется датчиками тяги и пламени. Они сразу же прекратят подачу топлива, если в дымоходе произойдет резкое падение тяги или в результате снижения давления в трубе.

За работу датчика пламени отвечает специальная тонкая пластина, которая при нормальной работе системы находится в изогнутом состоянии. Так она удерживает клапан в положении «Открыто». Когда пламя уменьшается, пластина выпрямляется, заставляя клапан закрыться. Такой же принцип работы и у датчика тяги.

Конструкция и принцип работы

Автоматика для котлов отопления имеет множество составляющих. Условно они разделены на две группы:

• Механизмы для обеспечения надлежащего функционирования котлоагрегата.
• Устройства для комфортной эксплуатации отопительной системы.

За безопасность отвечают:

• Модуль контроля пламени. Его основными элементами являются термопара и электромагнитный газовый клапан (отвечает за перекрытие газа).
• Термостат — модуль, отвечающий за поддержание заданной температуры теплоносителя и защиту от перегрева. Он включает/отключает котел, когда температура теплоносителя повышается/понижается до пиковых отметок.
• Датчик контроля тяги отвечает за прекращение подачи газа на горелку в зависимости от изменения положения биметаллической пластины.
• Предохранительный клапан нужен для контроля количества теплоносителя в контуре.

Схема автоматики регулирования газового приспособления

Автоматика для комфорта способствует снятию некоторых обязанностей с пользователей так как выполняет такие функции как авторозжиг горелки, выбор наиболее эффективного режима работы, самостоятельная диагностика и другие.

Функции и принцип действия автоматики безопасности

Согласно нормативной документации система безопасности автоматических газовых котлов должна состоять из оборудования, которое выключит систему, перекрыв газ в случае какой-либо поломки. Таким образом автоматика осуществляет контроль ряда показателей:

• Давление газа. Когда оно падает до критической отметки подача топлива прекращается. Действие происходит в автоматическом режиме за счет клапанного механизма, который настроен на определенное значение. В энергозависимых устройствах за контроль несет ответственность реле максимального/минимального давления. Мембрана со штоком выгибается при увеличении количества атмосфер, в результате чего контакты питания котла размыкаются.
• Есть ли пламя в горелке. При его отсутствии термопара остывает, прекращая вырабатывать ток. В результате электромагнитная заслонка газового клапана не работает, и газ не подается.
• Наличие тяги. Когда она уменьшается, происходит нагревание и изменение формы биметаллической пластины, поэтому клапан останавливает подачу топлива.
• Температура теплоносителя. Термостат необходим для поддержания температурного режима, заданного пользователем, предотвращая перегрев системы.

Схематическое устройство работы регулятора автоматики

Результатом данных неисправностей может стать выключение основной горелки и загазованность комнаты, чего допускать категорически нельзя. Поэтому автоматика должна присутствовать на всех без исключения газовых котлах, особенно, на оборудовании старого образца, где данный конструктив не был предусмотрен изготовителем.

Функционирование электронной системы построено на получении информации от датчиков. Она анализируется контроллером и микропроцессором. После обработки данных подаются те или иные команды на приводы агрегата.

Принцип действия механики другой. При выключенном котле газовый клапан перекрыт. Запуск агрегата предполагает выжимание шайбы на клапане, в результате чего он открывается в принудительном режиме и топливо поступает на запальник. Его розжиг приводит к нагреванию термопары и выработке на ней напряжения, необходимого для функционирования электромагнита. Он, в свою очередь, держит клапан открытым. Поворачивая шайбу, можно регулировать мощность котла.

Конечно, в работе любой автоматики может произойти сбой. В этом случае котел газового отопления прекратит функционировать. Важно помнить, что любые самостоятельные вмешательства в конструктив газового оборудования запрещены законом. Автоматика не дает включить котел? Вызывайте специалиста!

Обзор изделий популярных производителей

Устройства российского и зарубежного производства имеют одинаковый принцип работы, несмотря на значительные конструктивные отличия.

Сегодня особой популярностью пользуется продукция итальянского происхождения, выпускаемая под брендом EuroSIT. Наиболее востребованная модель — 630 EUROSIT. При ее разборке можно увидеть:

• Все конструктивные элементы расположены в корпусе.
• К нему подводятся газовые трубопроводы, различные трубки и кабели от датчиков.
• Внутри расположен отсекатель, регулятор давления, пружинный клапан.

Газовый клапан 630 EUROSIT

Использование устройства требует определенных навыков, но после его включения система работает в автоматическом режиме.

Другим популярным брендом является Honeywell за счет доступной цены при хорошей функциональности. Стандартный набор функций: поддержание рабочей температуры в пределах 40-90 градусов, контроль давления и подачи топлива, наличия пламени в горелки, автоматическое отключение котла.

Ростовские приборы АОГВ и автоматика бренда САБК также заслуживают внимания ввиду надежности, богатого функционала и невысокой стоимости.

Основная рекомендация: выбирая автоматику для газового агрегата воспользуйтесь помощью профессионалов.

Автоматика для газовых котлов отопления

Газовые отопительные котлы являются устройствами повышенной опасности. При неправильной эксплуатации или неисправности они могут стать причиной отравления природным газом, продуктами горения, стать причиной пожара или даже взрыва. Именно поэтому все процессы, проходящие в котлоагрегатах должны осуществляться под постоянным контролем, за который отвечает газовая автоматика для котлов.

Конструкция и принцип действия

Все составляющее автоматики, применяющиеся в отопительных системах можно условно разделить на две большие группы:

1. Приборы, обеспечивающие правильную и безопасную работу котельного оборудования.
2. Устройства, повышающие комфорт при использовании котлоагрегата.

В автоматику безопасности газовых котлов входит:

• Модуль контроля пламени. В данный модуль входит термопара и электромагнитный газовый клапан, перекрывающий подачу газа.
• Устройство защиты от перегрева и поддержания заданной температуры, в роли которого выступает термостат. Данное устройство отвечает за отключение и включение котла, когда температура теплоносителя в контуре достигает пиковых отметок, установленных пользователем.
• Датчик контроля тяги. Работа этого прибора основана на изменении положения биметаллической пластины, которая соединена рычагом с газовым клапаном, перекрывающим подачу топлива на горелку.
• Подрывной (предохранительный) клапан отвечает за излишек теплоносителя в отопительном контуре.

В некоторых моделях котельного оборудования производителем предусматривается наличие прибора для отвода воздуха. Все устройства, входящие автоматическую систему безопасности – энергонезависимые или механические. При наличии исполнительных приводов и управляющего контроллера они могут работать под электронным управлением.

Автоматика для комфорта обеспечивает владельцу установки дополнительный функционал: авторозжиг горелки; функции самодиагностики и выбора оптимального режима работы, модуляцию пламени и пр. Этот вид автоматики не является обязательным и в некоторых моделях не применяется.

Принцип работы электронной системы безопасности основан на основании получения данных с датчиков, которые обрабатываются контроллером с микропроцессорным управлением. На основании полученных от датчиков и сенсоров данных, контроллер подает команды на приводы исполнительных приборов безопасности.

Принцип действия механической автоматики газового котла рассмотрим более подробно. Отопительная установка не работает – газовый клапан перекрыт. Для запуска котла выжимается шайба на клапане. Эта операция принудительно открывает клапан, газ поступает на запальник. После розжига запальника происходит нагрев термопары. На ней вырабатывается достаточное напряжение для работы электромагнита, который удерживает газовый клапан в открытом состоянии.

Поворотом шайбы устанавливается необходимая мощность котла: газ с нужным давлением поступает на горелку – происходит розжиг от запальника. После запуска котельной установки, контроль за температурой теплоносителя берет на себя термостат.

https://www.youtube.com/watch?v=VeK4dSo3B9Y По такому принципу работают практически все системы безопасности котельного оборудования, независимо от бренда. При выборе данной системы для котла рекомендуется обращать внимание на аппаратуру того же бренда, что и котел. Например, автоматику для газовых котлов BOSH лучше всего подыскивать именно этой торговой марки.

Функционал системы безопасности отопительной установки

Под контролем автоматики находятся все важные процессы, которые происходят в котлоагрегате. Автоматика для газовых котлов отопления обеспечивает контроль за:

• Давлением газа. При падении ниже допустимого значения прекращается подача топлива на горелку. Это происходит в автоматическом режиме благодаря механизму клапана, настроенному на определенное давление топлива. В энергозависимых модулях безопасности за контроль давления газа отвечают реле максимального и минимального давления. Эти приборы состоят из мембраны со штоком. При повышении давления топлива мембрана выгибается и размыкает контакты питания котельной установки. При нормализации давления, контакты питания устанавливаются в замкнутое положение.
• Наличием пламени в горелке. При отсутствии пламени термопара остывает и прекращает производить ток, необходимый для работы электромагнитной заслонки газового клапана, который перекрывает подачу топлива на горелку.
• Наличием тяги в дымоотводящем канале. При уменьшении тяги биметаллическая пластина датчика нагревается и меняет свою форму. Тяга, соединяющая пластину датчика с клапаном, выводит его из рабочего состояния и подача газа на горелку прекращается.
• Температурой теплоносителя в контуре. За предотвращение перегрева и поддержание температуры теплоносителя в контуре отвечает термостат.

Практически все современные системы безопасности снабжены датчиками контроля и реле наличия и давления теплоносителя в системе. Данный тип автоматики чаще всего реализован в энергозависимых системах. Любая автоматика может выйти из строя по причинам низкого качества, неправильной эксплуатации и обслуживания. Далее вы сможете ознакомиться с характерными неисправностями автоматики котла и методами их самостоятельного устранения.

Следует знать, что самостоятельное вмешательство в конструкцию газовых установок запрещено законодательством. Именно поэтому мы настоятельно рекомендуем при возникновении неисправностей в отопительной установке обратиться к специалистам, имеющим государственный сертификат на право проведения данных работ.

Отступив от темы, хотим сообщить, что нами были подготовлены сравнительные обзоры по газовым котлам. Ознакомиться с ними вы можете в следующих материалах:
