Варианты горячего водоснабжения

Современный дом немыслим без горячей воды. Если в теплое время года необходимость в отоплении отходит на второй план, то потребность в горячей воде не исчезает круглый год. Трудно представить комфортную жизнь, если нет возможности помыть посуду, умыться и принять душ.

Очевидно, что в отсутствие централизованной подачи горячей воды следует использовать специальное оборудование. Для этого предназначены водонагреватели (проточные и накопительные), которые по способу установки могут быть:
— автономными, или
— встроенными в конструкцию отопительного котла индивидуальной системы отопления.

Выбор современного водонагревательного оборудования достаточно широк. Свои плюсы и минусы есть у каждого из типов, поэтому задача пользователя — найти наиболее приемлемый вариант применительно не только к своим потребностям, но и с учетом особенностей инфраструктуры места проживания. Следует знать, что существуют определенные ограничения, влияющие на выбор прибора.

В зависимости от используемого типа энергоносителя, автономные устройства для получения горячей воды могут быть электрическими или работать на газе. Очевидно, что установка газового водонагревателя наиболее целесообразна в случае подключения к централизованной магистрали (существуют модели, работающие на баллонном газе, но стоимость их эксплуатации достаточно высока). Если же «голубое топливо» отсутствует, выбор делается в пользу электрического оборудования.

Помимо этих важнейших условий существует еще целый ряд факторов, от которых в той или иной степени будет зависеть рациональный выбор водонагревательного оборудования. А именно: потребность в количестве горячей воды и режим ее потребления (в зависимости от числа точек водозабора и количества проживающих — см. таблицу 1), производительность прибора, состояние электросетей, проектно-архитектурные решения, экологические аспекты, налаженный сервис, цена, и, конечно же, наличие в доме проточной воды.

Таблица 1

Среднестатистическая потребность 1 человека в горячей воде (л)				Расход горячей воды в точке водозабора (ориентировочно) (л / мин)			Мощность проточного водонагревательного оборудования в точках водозабора (кВт)
раковина/ умывальник	мойка на кухне	душ	ванна	умывальник/ мойка	душ	совмещенные точки	умывальник/ мойка	душ	ванна	джакузи
15	25	70-100	180	1,8-2	около 4	свыше 4	3-6	7	10-20	26-32

Автономные электрические водонагревательные приборы

Электрические водонагреватели делятся на проточные и накопительные.

Проточный нагревает воду почти мгновенно при прохождении ее через корпус с термоэлектронагревателем (ТЭН). Он срабатывает автоматически, сразу после включения крана горячей воды. Преимуществ у проточного водонагревателя довольно много: компактные размеры, моментальный нагрев и, как следствие, постоянно в наличии горячая вода. Приборы данного типа с мощностью 3 — 6 кВт рассчитаны на стандартное напряжение 220 В. Их производительность — 2-3 л/мин. горячей воды температурой 25-30 oС (в функционирование прибора заложен принцип: чем меньше воды проходит через теплообменник, тем она сильнее нагревается). В точках водозабора с большей потребностью в горячей воде необходим более мощный (от 7 до 32 кВт и выше) водонагреватель. Обычно домашняя электропроводка не рассчитана на подключение такого мощного прибора, поэтому для его электропитания потребуется отдельная линия с собственным автоматическим выключателем, проводами соответствующего сечения и заземлением. Водонагреватели мощностью более 10 кВт (например, немецкие SIEMENS) рассчитаны на трехфазное питание. Кроме того, такие модели можно использовать только в одной точке водозабора. Эти ограничения и являются главными сдерживающими факторами использования приборов подобного типа.

Второй тип электрических водонагревателей — накопительные (бойлеры), которые оборудованы емкостью для набора воды объемом от 10 до 500 литров и выше. В отличие от проточных, где нагрев воды начинается в момент ее расхода, в накопительных водонагревателях нагрев воды до заданной температуры происходит заранее и, как правило, с использованием относительно малой мощности.

Конструктивно бойлеры устроены следующим образом: теплоизолированная емкость с нагревательным элементом (ТЭНом) внутри и эмалированная облицовка снаружи; на ней обычно располагаются элементы управления нагревом. Температуру можно задать на термостате в диапазоне от 7 oС до 85 oС. Вода нагревается до заданного уровня, который в дальнейшем поддерживается автоматически с помощью термостата, включающего и выключающего ТЭНы. Современная высококачественная теплоизоляция эффективно предотвращает теплопотери и долго сохраняет воду горячей.

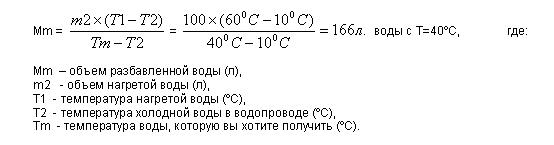

Немаловажную роль при выборе играет мощность бойлера, от которой зависит скорость нагрева воды. Накопительные водонагреватели небольших объемов (до 100 л) обычно имеют мощность 2 кВт и питаются от сети 220В (например, TI Tronic от ARISTON российского производства). Для более крупных объемов этого бывает недостаточно, т.к. вода в них будет нагреваться слишком долго. Для устранения этого недостатка некоторые фирмы предлагают модели объемом 50-150 л и 200-500 л, имеющие, помимо обычного, режим ускоренного нагрева на мощности до 6 кВт.

Накопительные водонагреватели пользуются большой популярностью, во-первых, из-за небольшой мощности нагревательных элементов, что позволяет устанавливать их практически в любом помещении. Второе преимущество заключается в том, что нагретая вода может расходоваться несколькими водозаборными точками одновременно. Выбирая водонагреватель, нужно исходить из того, что приборы объемом 5-15 л «справятся» лишь с мойкой и умывальником. Водонагреватели емкостью 30-50 л можно использовать для душа. Если вы планируете пользоваться ванной, необходим бак объемом 80-150 л. Если же потребность в горячей воде еще больше, то целесообразно использовать напольный водонагреватель на 200-500 л.

Автономные газовые водонагревательные приборы

Подобно электрическим, газовые водонагреватели также делятся на проточные и накопительные. Проточным водонагревателем, работающим на газе, является газовая колонка. Конструктивно она состоит из металлического корпуса, внутри которого расположена горелка, нагревающая проходящую через теплообменник воду, и автоматика, обеспечивающая ее безопасную работу, в т. ч. защиту от закипания. При открытии крана с водой открывается клапан, и газ поступает в горелку. Продукты горения газа удаляются через дымоход, расположенный в верхней части короба, а труба с горячей водой идет к потребителю. Возможны два варианта: пьезо- или электрический розжиг горелки. Газовые колонки с пьезорозжигом включаются путем нажатия специальной кнопки, а при отключении колонки остается гореть запальный фитиль, который обеспечивает дальнейший розжиг горелки. В колонках с электрическим розжигом от батареек (например, ARISTON FAST) включение происходит автоматически, за счет электрической искры. Водонагреватели с электророзжигом экономичнее, так как отсутствует запальник с постоянно горящим пламенем. Современные колонки имеют защиту от аварийных ситуаций и выключаются при перегреве, недостаточной тяге дымохода, на случай угасания пламени, утечки газа, отсутствия воды в теплообменнике и т.п. Газовые колонки нашли широкое применение благодаря своей компактности. Производительность этих приборов по горячей воде составляет от 10 до 17 л/мин. при мощности от 17 до 30 кВт и минимальном давлении воды от 0,1 до 1,0 атм.

Сфера применения другого типа приборов, работающих на газе, — газовых накопительных водонагревателей — несколько ограничена. Причина — достаточно большие габариты. Однако если площадь позволяет, то лучше использовать именно их. Конструктивно газовые водонагреватели выполняются в виде цилиндрического теплоизолированного бака, вверху которого выведен дымоход, а внизу расположена горелка. Как и газовые колонки, прибор имеет элементы управления и защиты: индикатор нагрева, основной и дублирующий термостаты, термометр для контроля за температурой нагрева воды. С помощью рабочего термостата можно задать требуемую температуру воды в диапазоне 40-72 С. В приборах такого типа объединены возможности запаса горячей воды впрок с ее нагревом при помощи довольно мощной газовой горелки 7-26 кВт. Накопительного водонагревателя объемом 150 л (например, ARISTON SGA 150) достаточно, чтобы обеспечить три — четыре точки водоразбора.

Следует иметь в виду, что объем накопителя подбирается исходя из запросов отдельного потребителя, количества проживающих в доме, а также видов расхода воды (ванна, душ и т.д.) При этом порядок расчета необходимой емкости горячей воды температурой 40 ?С в перерасчете на одноразовое пользование одним человеком может быть следующим. Из таблицы 1 видно, что максимальный расход горячей воды происходит при пользовании ванной. Бойлер способен нагреть воду до 70 oС. Экономичный режим эксплуатации оборудования данного типа — 60 oС. Расчеты по предлагаемой ниже методике показывают, что при разбавлении ста литров горячей воды холодной водой, равной 10 oС (средняя температура воды в водопроводе), можно получить:

Основным достоинством газовых водонагревателей является их устойчивость к перепадам давления воды и газа. Безопасность работы аппарата обеспечивают четыре степени защиты: он автоматически выключается при уменьшении тяги в дымоходе, при погасании запальной горелки или при возникновении любой технической неисправности, а основная горелка включится только при поступлении воды в теплообменник и при наличии запального пламени.

Индивидуальная система горячего водоснабжения (ГВС) на базе отопительного котла

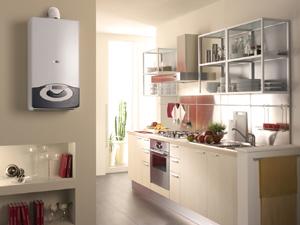

Систему ГВС в индивидуальных домах и при поквартирном отоплении, как правило, монтируют на базе котла, используемого в системе. Это обычно одно- или двухконтурные газовые теплогенераторы, выпускаемые как в напольном, так и в настенном варианте. Подготовка горячей воды в них может быть осуществлена также проточным или накопительным способом. Необходимо отметить, что такая организация горячего водоснабжения — наиболее простой и удобный способ получить достаточное для комфортной жизни количество горячей воды.

Как правило, в небольших домах (до 150 м2) или в современных системах поквартирного отопления применяются двухконтурные котлы с проточной схемой горячего водоснабжения (например, ARISTON UNO, самый компактный в своем классе). Это значит, что если открыт «горячий» кран, котел начинает работать как газовая колонка (следует заметить, что в таких системах горячее водоснабжение является приоритетным, то есть вся мощность горелки направляется именно на нагрев расходуемой воды). Если точек разбора несколько или потребность в теплой воде высока, лучше предпочесть котел со встроенным накопительным баком.

В этом случае бак является частью котла, его емкость составляет, как правило, 40-60 л (ARISTON GENIA MAXI). Здесь нагрев производится за счет прохождения отопительной воды по расположенному внутри бака контуру. Очевидными преимуществами таких систем являются достаточная компактность и возможность обеспечения довольно значительного количества горячей воды (до 22 л/мин).

Если требуется отопить здание большой площади, рекомендуется использовать одноконтурный котел. В этом случае, для обеспечения достаточного количества горячей воды, целесообразно применять бойлеры косвенного нагрева. Они через специальные вводы подключаются к отопительному контуру на выходе из теплогенератора и нагреваются теплоносителем, проходящим по внутреннему контуру бака. При этом такой бойлер может иметь встроенный электрический ТЭН, который начинает работать, если газ временно отключается.

Итак, на сегодняшний день, очевидно, что обеспечение достойного комфорта как в условиях перебоев с горячей водой при централизованном снабжении, так и в условиях индивидуального строительства — задача вполне выполнимая. Следует лишь объективно оценить все факторы и сделать взвешенный выбор соответствующей нагревательной техники.

Предоставлено пресс-службой ООО «Мерлони ТермоСанитари Русь».

ГВС – горячее водоснабжение многоквартирного дома

Горячая вода является неотъемлемой частью комфорта и жизни всех людей. Она подводится к частому дому или квартире от общего источника. Проведенные исследования указывают на то, что объем использования воды с каждым годом увеличивается. При этом предъявляется много требований к давлению и качеству, количеству примесей в составе.

ГВС. Что это такое?

ГВС – водоснабжение горячей водой для обеспечения нужд населения, температура подаваемой среды достигает +75°C. Эта система является важным показателем уровня жизни. Она представлена сочетанием нескольких различных элементов:

В нормативных документах часто применяется рассматриваемая аббревиатура. Различные системы ГВС характеризуются своими особенностями, которые должны учитываться.

Какие элементы включает схема водоснабжения многоквартирного жилого дома?

Практически в каждом многоквартирном доме можно встретить холодное и горячее водоснабжение. Вода является важным природным ресурсом, который может применяться для приготовления пищи, различных бытовых нужд или употребления. Современная система представлена сочетанием нескольких элементов:

1. Водомерный узел.
2. Элеваторный узел.
3. Розливы.
4. Стояки.
5. Подводки.

Схема горячего водоснабжения многоквартирного дома должна разрабатываться исключительно специалистом, который специализируется на проведении подобной работы.

Водомерный узел

Важным элементом системы является водомерный узел. Он отвечает за подачу воды в дом. Устройство отвечает за несколько основных функций:

1. Выполняет роль счетчика, который учитывает количество потраченной холодной воды.
2. При возникновении утечки есть возможность провести перекрытие всей системы. Это требуется для ремонта ответственных узлов и деталей.
3. Устанавливается фильтр грубой очистки, предназначение которого заключается в отделении крупных элементов.

Горячее водоснабжение имеет водомерный узел, который состоит из нескольких узлов:

1. Набор запорной арматуры. Они представлены стандартными задвижками, которые расположены на входе и выходе оборудования.
2. Устанавливаются механические счетчики воды.
3. Грязевой фильтр может быть представлен металлической сеткой, которая находится в специальном корпусе. Твердый мусор оседает на дно.
4. Манометр представлен устройством, предназначенным для измерения давления в трубопроводе. Она включается в схему практически любого водоснабжения, так как слишком большое давление может стать причиной появления утечки.
5. Байпас выступает в качестве отвода. Он применяется для отключения водомера в случае проведения ремонта или обслуживания. В качестве запорного элемента применяется кран или вентиль.

Современное оборудование обеспечивает высокое давление в трубопроводе. ГВС и ХВС могут быть объединены вначале в одну систему, после чего в нее включается тепловой пункт для нагрева воды.

Элеваторный узел

Для нагрева среды в систему включается элеваторный узел. Температура воды регулируется за счет подобного узла. Дополнительные функции заключаются в следующем:

1. Обеспечивается полноценная и непрерывная работа всей отопительной системы.
2. Теплоноситель в системе подается к многоквартирному дому напрямую от центрального трубопровода снабжения.
3. Тепловой пункт может переключать подачу горячей воды между подачей и обратным ходом. Эта функция часто применяется в случае, если температура окружающей среды снижается до малых показателей.

Конструкция элеваторного узла предусматривает сочетание большого количества различных элементов. Подключение может проводиться различным образом, переходник врезается на входе трассы и теплопункта. При этом количество врезок существенно отличается, все зависит от предназначения системы.

ХВС для ГВС создается при применении тупиковой схемы врезки с двумя подключениями водомерного узла. Она определяет то, что вода будет перемещаться только при открытии смесителя или крана. Недостатки подключения заключаются в нижеприведенных моментах:

1. При отсутствии водозабора по установленному стояку вода будет постоянно холодной.
2. Устанавливаемые полотенцесушилки будут теплыми только в случае водозабора с требующегося стояка квартиры. Если температура воздуха в ванной не будет нагреваться до требуемой температуры, есть вероятность появления плесени и других образований.

Схема с 4 подключениями обеспечивает постоянную циркуляцию воды в системе, поэтому трубы будут постоянно теплыми.

Отопление и горячее водоснабжение в зависимости от типа установленного элеваторного узла может функционировать по 3 вариантам:

1. Среда поступает из отводящей трубу в подводящую. Подобная схема считается более эффективной при отключении системы отопления в теплое время года.
2. Из подающей трубы в подающую. Этот вариант подключения считается наиболее эффективным при применении в осенний или весенний период.
3. Из трубы обратного хода в трубу обратки. Эта схема подходит для случая, когда температура окружающей среды низкая.

Устанавливается элеваторный узел в специальном помещении. Для нагрева среды может применяться электричество или топливо.

Розливы

Система ГВС предусматривает наличие розливов. Подобный элемент системы имеет следующие особенности:

1. Прокладываются в подвале сооружения, располагаются в горизонтальной плоскости.
2. Розлив создается в 2 экземплярах, за счет чего обеспечивается высокая эффективность системы.
3. Диаметр трубы, которая применяется при создании розлива, составляет 32-100 мм. Показатель выбирается в зависимости от того, сколько подключается потребителей.

Для подачи горячей воды используются трубы из современных материалов или нержавеющей стали. Соединение отдельных частей системы проводится при применении различных фитингов. Они требуются для обеспечения высокого уровня надежности.

Стояки

Централизованная система горячего водоснабжения создается при установке труб в вертикальном положении. Подобный элемент называют стояком. При этом для холодной и горячей воды применяются отдельные трубы.

Первая схема расположения стояков предусматривает создание нескольких групп, которые проходят через одну квартиру. Она обеспечивает снабжение водой потребителей, находящихся на большом расстоянии друг от друга.

Для снижения количества применяемых материалов создаваемая группа стояков проходит через одну квартиру и обеспечивает подачу среды в несколько соседних. При организации системы могут использоваться трубные перемычки, которые снабжаются краном Маевского.

Создание стояков проводится при применении труб, диаметр которых составляет 25-40 мм. При небольшом давлении используется вариант исполнения с диаметром 20 мм.

Подводки

Рассматривая расшифровку аббревиатуры системы, нужно уделить внимание тому, что система горячего водоснабжения предусматривает наличие трубной подводки. Ее особенности следующие:

1. Функция заключается в разводке воды к точкам водозабора.
2. Стандартный диаметр применяемых труб составляет 15 мм.
3. Могут применяться трубы, при изготовлении которых применяется сталь или ПВХ.
4. При проведении ремонта не рекомендуется использовать варианты с меньшим диаметром, т. к. это может привести к увеличению давления на отдельных участках системы.
5. Для организации правильного подвода воды применяются тройники и коллекторы. Коллекторная подводка требуется в случае, когда нужно провести скрытый монтаж при обслуживании системой большого количества квартир.

Не стоит забывать о том, что металлические трубы после применения на протяжении 10-15 лет засоряются различными отложениями. Это становится причиной существенного снижения проходимости и повышения давления. Периодическое обслуживание предусматривает проведение чистки.

Холодное водоснабжение

Система холодного водоснабжения существенно отличается. Ее особенности заключаются в следующем:

1. Не проводится нагрев воды.
2. Для системы создается отдельная магистраль.
3. Обслуживание системы возможно за счет установки нескольких вентилей.

За счет нормальной температуры воды она может подаваться под большим давлением. Это связано с тем, что жар оказывает воздействие на важные элементы системы.

Различия между открытой и закрытой системами подачи воды

Горячая и холодная вода могут подаваться по закрытой и открытой системе водоснабжения. Отличия определяют основные эксплуатационные характеристики. Нормы по их монтажу указаны в различной нормативной документации.

Открытое теплоснабжение

Открытая система ГВС характеризуется тем, что вода отбирается из тепловой сети. Этот момент определяет возможность использования среды исключительно для решения бытовых нужд: мытье посуды, стирка, уборка помещения. Нагрев среды может проводится до температуры +75°C. К ее плюсам можно отнести следующие моменты:

1. Открытый вариант снабжается расширительным баком, что позволяет проводить удаление воздушного кармана.
2. Просто проводить подпитку. Высокое давление в этом случае не требуется, поэтому использовать систему можно без опаски.
3. Подобное водоснабжение не теряет своей функциональности даже при утечке.
4. Схема подходит в большей степени для сооружений, в которых наблюдается длительный и большой расход горячей воды.
5. Рассматриваемый вариант не подходит для высоких сооружений. Это связано с тем, что вода быстро остывает, поэтому сразу будет идти холодная.

Открытое теплоснабжение отличается от закрытого также типом применяемого оборудования. Оно состоит из следующих элементов:

1. Нагревательный котел. Он отвечает за повышение температуры среды. В зависимости от производительности создаваемой системы котел может работать на электричестве или топливе. Современное оборудование работает на основе автоматики, которая считывает давление в системе.
2. Насос для обеспечения циркуляции. Часто при создании теплоснабжения сталкиваются с проблемой большой протяженности трубопровода, а также необходимостью подъема воды на высоту. Циркуляционный насос создает требуемое давление и существенно повышает процесс отопления.
3. Верхняя или нижняя разводка. Чаще всего встречается нижняя, т. к. она предусматривает размещение основного оборудования в подвале. Подобное расположение существенно упрощает процедуру обслуживания.
4. Попадание в трубопровод различных примесей снижает качество воды. Поэтому предусматривается установка различных фильтрующих элементов. При длительной эксплуатации системы нужно проводить периодическую очистку фильтрующих элементов, иначе давление в трубопроводе может существенно возрасти.

Недостатки заключаются в том, что нужно постоянно контролировать уровень воды в установленном резервуаре. Время от времени нужно проводить восполнение емкости.

Закрытое теплоснабжение

Закрытая система ГВС устроена таким образом, чтобы подогрев среды происходит от теплоносителя, который подается от тепловой сети. Преимущества подобного теплоснабжения заключаются в нижеприведенных моментах:

1. Температура поддерживается на уровне постоянно. Рабочая система в этом случае постоянно имеет температуру около +70°C.
2. Есть возможность сэкономить на количестве используемого энергоносителя. Это связано с тем, что нагрев проводится одновременно для водоснабжения и отопления помещения.
3. Проводится установка сушилок для полотенец. Постоянная высокая температура позволяет провести установку сушилок в ванной. Они будут постоянно нагревать воздух в помещении, что исключает вероятность появления плесени.
4. Существенно упрощается задача санитарного и прочего контроля. Это связано с тем, что среда не попадает в котел, это снижает вероятность появления примесей.
5. При монтаже могут использоваться только стальные трубы по причине нагрева среды до высокой температуры. Полимеры обходятся намного дешевле и обладают небольшим весом, но при этом при нагреве становятся более пластичными.
6. Нужно проводить периодическую подкачку по причине возникновения потерь по различным причинам. Потери составляют 0,5% от общего объема воды в сети.

Единственный существенный недостаток заключается в том, что должен устанавливаться мощный водонагреватель. Система характеризуется большей сложностью, т. к. нужно обеспечить теплообмен. Поэтому при обслуживании могут возникнуть трудности.

Зависимость системы от источника тепла

Классификация системы может проводиться по самым различным признакам. Если рассматривать их масштабно, то можно выделить несколько вариантов:

1. Централизованные связаны с установкой котельной. Она проводит нагрев среды, которая подается в несколько многоэтажных домов одновременно.
2. Местные требуются для обслуживания только одного сооружения. Они характеризуются низкой мощностью, т. к. рассчитаны на нагрев небольшого объема среды.

В промышленных сооружениях часто может устанавливаться система, которая предусматривает применение вторичного пара для нагрева помещений. Подобный вариант снижает расходы, т. к. тепловая энергия применяется повторно.

Имеют ли право ЖКХ придумывать наименования своих услуг?

Государство стремится стандартизировать процедуру оплаты услуг ЖКХ, т. к. она проводится каждый месяц по всей стране. Поэтому был составлен перечень услуг, которые имеют свои названия. Организация не имеет право придумывать названия, т. к. это может привести к возникновению проблем у жильцов дома с расчетом и подтверждением расходов.

Приведенная выше информация указывает на то, что существует несколько различных систем водоснабжения и отопления. При разработке должны учитываться планировка, площадь сооружения, климатические условия и другие моменты. Поэтому составлением проекта занимаются профессиональные компании. Если в дом не попадает должное количество горячей воды или сушилка полотенца постоянно холодная, то есть вероятность того, что разработанный проект не соответствует установленным стандартам.
