Как правильно сделать водопровод в загородном доме?

Коттедж, в котором отсутствует водоснабжение, назвать современным и комфортным для проживания сложно. Ходить с ведром до колодца или колонки – сегодня это что-то из сказок или старых бабушкиных историй. Водопровод в частном доме должен быть обязательно. И сделать его вполне можно своими руками, организовав подачу воды из той же скважины. Еще проще ситуация, когда есть возможность произвести подключение к поселковой централизованной сети. В этом случае достаточно смонтировать лишь внутридомовую часть водопроводной системы.

Содержание

Системы водоснабжения

Водоснабжение загородных домов бывает:

В первом варианте источником воды служит общая на весь поселок водопроводная сеть. Для подключения к ней частного дома необходимо обратиться в ресурсоснабжающую организацию и получить ТУ на подсоединение. Последующую врезку в централизованный трубопровод будут осуществлять монтажники этой компании, а разводку водопровода по жилому строению можно выполнить уже самостоятельно.

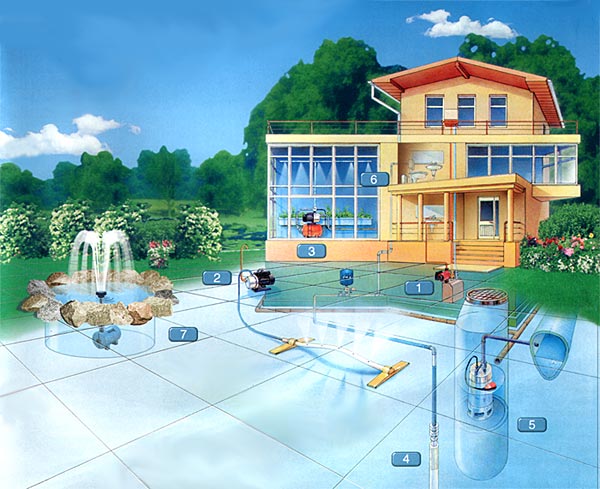

Варианты водоснабжения дома

При втором варианте вода в дом поступает из колодца, скважины или реки. Если такой водозабор делается на своем придомовом участке для себя, то получать разрешения и согласовывать что-либо с госорганами не потребуются. Однако все вопросы качества и соответствия поступающей в коттедж живительной влаги здесь ложатся на плечи собственника жилища.

Система водопровода в частном доме

Состоит водопроводная система частного дома из наружной и внутренней части. Первая включает в себя уличный водопровод от водозабора или поселковой сети и непосредственно колодец либо скважину с насосом (если это децентрализованный автономный вариант). В состав второй входят расположенные в доме трубопроводы ХВС и ГВС, а также фильтры, насосы, арматура и краны.

Внешняя часть водопровода частного дома

Как разработать схему водопровода

Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

Схема водоснабжения частного дома

При разработке подобной схемы водопровода просчитывается:

• количество точек водоподачи в доме;
• необходимость и число коллекторов;
• мощность насосов и емкость водонагревателя;
• размеры труб;
• характеристики запорной арматуры.

Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

Особенности подбора труб

Трубы для домашнего водопровода можно взять пластиковые, стальные, медные либо металлопластиковые. Дороже всего обойдется медь. Зато трубопроводы из нее не подвержены коррозии и деформации при нагреве (охлаждении), а также им не страшны примеси в воде и гидроудары.

Проще всего монтировать пластиковые варианты, однако высокие и низкие температуры им категорически противопоказаны. Пластик рекомендуется выбирать для укладки внутри дома, а для улицы подбирать сталь. Стальные трубы сложнее соединять (нужна сварка). Но они более надежны, хотя и подвержены ржавлению.

Внутренний диаметр труб подбирается исходя из расчетного объема потребления воды сантехническими приборами, подключенными к конкретному участку водопровода. При этом трубное изделие при сечении внутри 25 мм способно пропустить около 30 л/мин, а при 32 мм – порядка 50 л/мин. Обычно эти два размера чаще всего и выбирают для монтажа внутридомовой водопроводной системы. Если взять трубы меньшего диаметра, то они будут шуметь, так как для повышения их пропускной способности придется повышать давление воды.

Виды труб для водоснабжения

Чтобы провести своими руками наружный участок водопровода, обычно берутся из трубы с теплоизоляцией сечением в 32 мм. Этот трубопровод будет лежать в земле, поэтому его утеплению надо уделить особое внимание. Он не должен перемерзнуть по зиме.

Рекомендации по монтажу системы

Монтируется водопровод в коттедже в семь шагов:

1. Разметка разводки труб, а также мест установки оборудования и сантехники.
2. Проделывание отверстий в стенах под прокладываемые трубопроводы.
3. Соединение труб с помощью фитингов или сваркой.
4. Подсоединение запорной арматуры.
5. Установка водонагревателя (бойлера) и насосов с подключением их к собранному водопроводу.
6. Инсталляция сантехники.
7. Пуск воды и проверка на протечки.

Между стеной и трубой рекомендуется оставлять около 15–20 мм пустого пространства. Это упростит потом при необходимости ремонт водопровода. Также на каждую ветку от стояка до сантехники следует ставить свой запорный кран. Так при аварийной ситуации не придется выключать всю воду в частном доме, оставляя домочадцев совсем без нее на несколько часов или даже пару дней.

Подключение насосной станции

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет.
Возможен также вариант с установкой погружного насоса прямо в скважину.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом.

Принципиальная схема подключения насосной станции

Гидроаккумулятор

Чтобы давление в автономной водопроводной системе коттеджа всегда было постоянным, в комплект с насосом ставится гидроаккумулятор. Он не только позволяет контролировать напор в кранах, но и уменьшает износ насосного оборудования. Последнее реже включается. Это происходит только для наполнения гидроаккумуляторного бака, а не каждый раз при открытии вентиля смесителя на кухне.

Если гидроаккумулятор ставить не хочется, то можно обойтись обычным накопителем в 0,5–1 кубометр, установленным на чердаке. Такая схема позволяет обойтись без сложной и дорогой техники. При этом напор в кранах остается достаточно стабильным и постоянным.

Схема подключения гидроаккумулятора

Очистка воды

Если вода по качеству оставляет желать лучшего, то придется водопровод дополнять системой водоочистки. Как минимум нужен фильтр грубой очистки. Он удалит из водного потока песчинки и других крупных взвешенных частиц.

Дополнительные фильтры устанавливаются после проведения анализа воды на химический состав имеющихся в ней примесей. При высоком содержании железа или кальция нужны будут одни очистные устройства, а при повышенной жесткости – иные.

Схема очистки воды в частном доме

Как не нарушить закон

Чтобы подключиться к централизованному водопроводу, придется подготовить целый ворох документом и получить техусловия на подсоединение. Без этих бумажек самовольно врезаться в трубу нельзя. Это будет рано или поздно выявлено и последуют немалые штрафы за самоуправство и потребленную воду. Здесь все вопросы подключения следует решать исключительно через контролирующую данный водоканал организацию.

Виды источников воды для частного дома

С колодцем и скважиной ситуация кардинально иная. Собирать бумаги с разрешениями здесь не требуется. Такой водозабор организовать у себя на участке можно в любой момент. Причем для копки колодца даже не обязательно приглашать специалистов. Если точно известно на какой глубине залегает вода, то докопаться до нее своими руками при наличии навыков обращения с лопатой и соблюдением нехитрых правил не составит труда.

Схема подключения водоснабжения частного дома артезианской водой

Единственное ограничение по скважине – это если она делается глубокой артезианской. В этом случае без разрешений никак. Подобный забор воды требует согласования с госорганами. Это разводка канализации в частном доме может быть выполнена как угодно без контроля со стороны властей. С артезианской скважиной так не выйдет.

Заключение

С монтажом водопровода в своем доме в состоянии справиться практически любой его хозяин. Проблемы могут возникнуть разве что с подключением к водопроводной централи поселка, расположенной на улице. Здесь требуются разрешения, придется походить по инстанциям. В остальном, с разводкой труб по коттеджу и бурением скважины, особых сложностей возникнуть не должно.

Смотрите также видео, как избежать ошибок при разводке водопровода в доме:

Водоснабжение загородного дома

Система водоснабжения частного дома играет большую роль для полной функциональности загородного участка.

Виды системы водообеспечения частного дома

На сегодняшний день существует несколько видов систем водоснабжения дачного котеджа:

• центральное водоснабжение;
• колодец;
• скважина;
• артезианская скважина.

Все они отличаются системой водозабора.

Центральное водоснабжение

Подключение воды к загородному дому от центрального водоснабжения возможно только в том случае, если рядом проходит магистраль. Чтобы подключить водопровод напрямую к ней, нужно будет обратиться за разрешением в соответствующие организации. После того, как разрешение будет получено, собственнику загородного участка предоставят план, на котором будет указано точное место для подключения и глубина прокладывания труб для водоснабжения.

Недостатки подключения к центральному водоснабжению:

1. Напор воды в трубах может очень сильно изменятся.

2. Есть большое содержание хлора в воде из магистрали.

3. Содержание разнообразных очистительных добавок.

Всё это хорошо для дезинфекции самого трубопровода, но не слишком хорошо скажется на состоянии воды и её структуре.

Подключение загородного дома к системе центрального водоснабжения

Также не стоит забывать о том, что в случае аварии или планового отключения центрального водоснабжения дом останется без воды. За услуги подачи воды от городской магистрали нужно будет ежемесячно платить по показаниям счётчика, который устанавливается в специальном колодце на дачном участке.

Колодец

Обеспечение загородного дома водой из колодца или скважины называется автономным водоснабжением. Подключение такого водообеспечения зависит только от качества и состава грунта на нём.

Рационально будет использовать в качестве системы водоснабжения колодец в том случае, если вода на участке находится на глубине 4-15 м. Нужно учесть тот момент, что водоносный слой должен быть довольно большим по объёму. Но есть недостаток такого типа водозабора. В колодец могут проникать грунтовые воды, поэтому качество воды в несколько раз может ухудшиться.

Устройство водопроводного колодца

1. В случае отключения электроэнергии воду без проблем можно будет набрать ведром.

2. Большой эксплуатационный срок (не меньше 50 лет).

3. Доступная стоимость при организации такого вида водообеспечения.

4. Яму можно будет выкопать своими руками, что сэкономит бюджет.

Можно будет заказать услуги по обустройству колодца у фирмы, которая занимается таким видом работ.

Скважина

Скважины есть разного типа: «на песок» и артезианская скважина. Вид такого водоснабжения напрямую зависит от глубины и вида слоя грунта, из которого непосредственно происходит забор воды.

Скважина «на песок»

Своё название скважина такого типа получила по той причине, что основной забор воды происходит на верхних слоях песчаного горизонта. Этот слой грунта идет после слоя суглинка, который выполняет функции природного фильтра грунтовых вод.

Глубина этой скважины достигает 40-50 м. В зависимости от региона и месторасположения участка глубина может изменяться. Иногда бывает, что при бурении скважины на глубине 15 м можно наткнуться на грунтовые воды. Можно использоваться и этот источник, у которого будет существенное преимущество: в фильтр не будет попадать песок, соответственно, он не будет забиваться, так как структурой слоя грунта будет галька. Использовать такую скважину можно будет в течение 15-20 лет, в то время как обычная скважина «на песок» может эксплуатироваться только на протяжении 5-7 лет.

Скважину «на песок» можно будет пробурить самостоятельно. Это в несколько раз дешевле, чем заказать машинное бурение. Также не стоит забывать, что собственноручное бурение осуществляется опытным путём и может выявить нахождение воды на меньшей глубине.

Скважина «на песок» и артезианская скважина «на известняк»

Артезианская скважина

Водоснабжение жилого дома из скважины считается очень рациональным. Запас воды данного источника может достигать 1500 л. Глубина бурения артезианской скважины опускается на глубину около 135 м до водоносного слоя известняковых пород. При такой добыче воды пропадает необходимость в дополнительном водозаборном оборудовании. Все это обусловлено тем, что вода находится под высоким давлением и «выстреливает» наружу самостоятельно.

Преимущества артезианской скважины:

1. Исключена вероятность попадания в источник грунтовых и сточных вод.
2. Качество воды с такой глубины в разы превышает качество воды из верхних слоёв грунта.
3. Срок эксплуатации такого глубокого колодца достигает 50 лет.

Но наряду с такими преимуществами у артезианской скважины есть свои недостатки. Стоимость бурения будет достаточно высока по причине большой глубины. Любую скважину данного типа нужно будет обязательно зарегистрировать в соответствующих инстанциях, так как вода, которая находиться на такой глубине считается стратегическим запасом государства.

Схема подачи воды в частный дом

Схема подачи воды в загородный дом подразумевает применение для забора воды насосной станции или насоса. Такие системы устанавливаются, в подсобном помещении дома или в самой скважине. Насосы соединяются с источником воды при помощи трубы и закачивают воду в гидроаккумуляторы. От них уже идёт разводка водоснабжения в частном доме.

Как только кто-то в доме начнёт использовать воду и откроет кран, то давление в системе водоснабжения будет постепенно падать. После того, как оно достигнет определённого показателя, на реле в насосной станции сразу автоматически включится насос, и его работа будет продолжаться до тех пор, пока давление в трубах не придёт в норму.

Схема водоснабжения загородного дома из скважины

Схема подачи воды состоит из таких компонентов:

• колодец, скважина – источник воды;
• насосная станция и насос;
• гидроаккумулятор (необходим для стабилизации давления в системе);
• фильтры для очистки воды;
• установка водогрейного оборудования в доме для подачи горячей воды;
• коллекторная система.

Монтаж системы водоснабжения загородного дома можно будет сделать самостоятельно.

Совет. Лучше всего монтаж систем водообеспечения осуществлять в тёплое время года. В этот период уровень воды низкий и будет трудно ошибиться с нахождением водоносного слоя.

Весной или летом земля больше всего поддаётся для вырывания траншеи, чтобы сделать подвод к частному дому. Чтобы правильно подобрать водозаборное оборудование нужно будет предварительно оценить грунт, глубину скважины или колодца. Сам по себе гидроаккумулятор считается довольно дорогостоящим оборудованием и многие его не устанавливают по этой причине и отдают предпочтение более дешёвым агрегатам с такими же функциональными возможностями.

Проект водоснабжения из колодца

Несмотря на то, что большой популярностью пользуется скважина, в некоторых регионах предпочитают вырывать колодцы для обеспечения частного дома водой. Всё это обусловлено тем, что в случае отключения электрической энергии, можно будет из такого источника набирать воду с помощью любой ёмкости.

Перед тем, как вырыть колодец, стоит провести проверку на качество местной воды, взяв её пробы у соседей. Процесс организации колодца начинается с поиска места для него. Это должно быть то место, где есть водоносная жила и не на слишком большой глубине. Это можно будет сделать, применив старые «дедовские» способы или современные приборы.

Проверенным способом является наблюдение ранним утром на количество росы в определённом месте. Но такой метод отличается своим длительным промежутком времени. Наблюдать придётся не менее 6 месяцев и по сегодняшним меркам такой способ использовать будет нерационально.

Для того чтобы копать колодец, нужно учесть ряд санитарных мер. Например, источник воды должен находиться на расстоянии не менее 50 м от выгребной ямы или туалета, канализации или компостных ям и прочих источников загрязнения. Также стоит учитывать тот момент, что колодец не должен находиться от дома слишком близко, так как может образовываться под землей плавун, который будет подтапливать и размывать основание строения, что может привести к сдвигу фундамента.

пример расположения колодца на дачном участке

После того, как с местом определено, нужно будет заказать проект водоснабжения дома в соответствующей организации. Можно сделать его и самостоятельно, но для этого понадобятся определённые инженерные навыки в строительстве и планировании. Проект водообеспечения будет готовиться не один день, а за это время можно смело вырыть колодец.

Как выкопать колодец

Более практичным считается колодец с железобетонными кольцами. Перед тем как приступить в работе, необходимо выровнять поверхность земли в том месте, где он будет расположен. После этого на земле очерчивается окружность. Её диаметр должен быть на 15-20 см больше диаметра самого железобетонного кольца.

Ямы для колодца копается вручную при помощи лопаты по заданному диаметру. Продолжать копать нужно будет до тех пор, пока кольцо не будет помещаться в яму и выступать из неё на 10 см. Как правило, высота такого кольца составляет 90 см, иногда встречается и 100 см.

Помещаем в яму первое железобетонное кольцо. На его торец нужно будет установить соединительные скобы (не менее 3 шт.). Копать нужно продолжать и дальше до уровня установления второго кольца.

Совет. Чтобы удобно было избавляться от грунта, который вытаскивается из ямы, нужно соорудить подъёмный механизм при помощи верёвки и ёмкости. Вся земля будет помещаться в ёмкость и подниматься наверх.

В процессе сооружения колодца нужно учесть один момент. Для того чтобы сделать водоотведение от колодца к дому, необходимо во втором железобетонном кольце проделать отверстие для труб. Диаметр такого отверстия должен быть в несколько сантиметров больше, чем диаметр самой трубы.

Копать колодец и производить установку колец нужно будет до тех пор, пока в него не начнёт поступать вода. Чаще всего, весь процесс заканчивается на 6-8 кольцах. Следует обратить внимание на то, сколько водоносных жил образовалось. Их должно быть не менее 3-х штук.

После того, как источник воды уже найден, можно переходить к процессу откачивания воды и песка, которые интенсивно пребывают в яму. Дальше нужно ещё немного углубиться на 50-60 см, но насос непрерывно продолжает откачивать. На этом этапе прибавление воды становится довольно интенсивное.

Как только выемка ненужного грунта будет завершена, колодец необходимо оставить на сутки, чтобы он наполнился водой. Это делается для того, чтобы с точностью определить её уровень в конструкции. Только через сутки определяется уровень воды. Если он больше чем 1 м или 1,5 м, то это очень хорошо. После этого откачивается вся вода.

На дно колодца укладываются большие камни и покрываются слоем щебня. Толщина такого слоя должна составлять не менее 50 см. Щебень будет выполнять функции природного фильтра для воды и обеспечит небольшое попадание в колодец песка. Если всё правильно сделано, то колодец будет наполнен на 1,5 железобетонных кольца.

Такой щебень кладется на дно колодца

Подключение насоса к колодцу

Водоснабжение частного дома напрямую зависит от водозаборных приборов. Только они могут обеспечить подъём воды из колодца до трубы и ведение её до самого дома. Лучше всего устанавливать насосную станцию в подсобном помещении коттеджа. По этой причине траншея для проведения труб должна быть выкопана на глубине ниже уровня промерзания грунта.

На сегодняшний день существует большой выбор труб для проведения воды. Они могут быть:

• пластиковые,
• металлические,
• медные,
• чугунные,
• металлопластиковые.

Они отличаются друг от друга своими функциональными возможностями и стоимостью. Необходимо будет сделать выбор согласно финансовому бюджету. Как правило, для проведения воды в частный дом используют металлопластиковые трубы. Они обладают определённой гибкостью.

Трубу нужно будет завести в предварительно сделанное отверстие ещё во втором железобетонном кольце колодца. Затем её необходимо согнуть и опустить до уровня воды в источнике. Внутрь трубы должен быть вставлен сетчатый входной фильтр.

Труба для подачи воды не должна доходить до дня колодца на 30-50 см. После этого будет необходимо снова откачать полностью всю воду из колодца и на дне вбить штырь. К нему будет крепиться проведённая труба. Отверстие, через которое она была проведена, заделывается цементным раствором. После всех действий колодец закрывается с помощью специального люка. Можно соорудить самостоятельно из глиняного или бетонного раствора своеобразный настил. Только нужно учесть, что в случае поломки, крышка должна открываться.

Схема подключения насосной станции к колодцу

Для того чтобы сделать правильный выбор насосной станции необходимо знать точные характеристики колодца. Самыми распространёнными считаются насосы, которые закачивают воду из глубины 9 м и способны поднять её на уровень 40 м. Рекомендуется использовать самовсасывающий насос, который уже идёт с внешним инжектором. Он будет поднимать воду с глубины 45 м.

Также стоит хорошо задуматься над тем, что в помещении, где будет стоять насосная станция, температура зимой не должна быть ниже +2 С. Фильтр для глубокой очистки устанавливается перед самим входом воды в насос, а фильтр тонкой очистки — после насоса. Затем происходит процесс подключения манометра, реле давления и других приборов. После этого труба для подачи воды отводится в коллектор и распределяется согласно спроектированной схеме. Насосная станция должна быть подключена к электропитанию (электрическому щитку).

Водоснабжение загородного дома из скважины

Самым главным преимуществом такого источника воды, как скважина будет то, что вода в ней в несколько раз чище, чем в колодце и качество на высоте. Скважина имеет значительный запас воды и может быть использована для нужд большой семьи.

Чтобы правильно выбрать место для скважины, необходимо соблюдать такие же санитарные нормы, как и при сооружении колодца. Но будет одно отличие. Скважину можно бурить рядом с домом, так как источник воды будет находиться на большой глубине, и нет возможности подмывать фундамент строения. Стоимость бурения скважины зависит от способа осуществления таких работ.

Бурение скважины

Чтобы сэкономить деньги, пробурить скважину можно будет и собственноручно. Для этого используется буровая колонка, тренога и механический подъёмник. Для бурения на глубину до 1,5 м применяют штыревой бур. Это даст возможность вынуть из скважины первые слои грунта. После этого в полученное отверстие помещается обсадная труба с зубцами.

Процесс бурения продолжается до тех пор, пока не будет определён водоносный слой. В ходе бурения можно пропускать первые водоносные слои и искать необходимый вариант. После того, как был найден нужный водоносный слой, то в обсадную трубу вставляется оцинкованная труба, которая на конце оборудована фильтром. Чтобы обеспечить хорошее соединение отрезков труб нужно использовать специальные соединительные муфты и промазывать стыки герметиком. Затем, после совершения таких действий обсадная труба вынимается из скважины.

Скважина должна быть правильно оборудована и для этого делается приямок вокруг источника, глубиной до 1 м. В нём будет выглядывать труба скважины на 15-20 см.

Подключение насосной станции к скважине

Установка насосного агрегата предполагает применение двух способов. Его можно будет установить прямо над скважиной, где находится насос. А можно соорудить тёплое помещение, если скважина расположена на большом расстоянии от строения.
