Как рассчитать мощность котла отопления

Основа любого отопления — котел. От того, насколько верно подобраны его параметры зависит будет ли тепло в доме. А чтобы параметры были верными необходимо расчет мощности котла. Это не самые сложные вычисления — на уровне третьего класса, нужен будет только калькулятор и некоторые данные по вашем владениям. Со всем справитесь сами, своими руками.

Рассчитать мощность котла отопления можно несколькими способами

Общие моменты

Чтобы в доме было тепло, система отопления должна восполнять все имеющиеся потери тепла в полном объеме. Тепло уходит через стены, окна, пол, крышу. То есть, при расчете мощности котла, необходимо учитывать степень утепления всех этих частей квартиры или дома. При серьезном подходе у специалистов заказывают расчет теплопотерь здания, а по результатам уже подбирают котел и все остальные параметры системы отопления. Задача эта не сказать что очень сложная, но требуется учесть из чего сделаны стены, пол, потолок, их толщину и степень утепления. Также учитывают какие стоят окна и двери, есть ли система приточной вентиляции и какова ее производительность. В общем, длительный процесс.

Есть второй способ определить теплопотери. Можно по факту определить количество тепла, которое теряет дом/помещение при помощи тепловизора. Это небольшой прибор, который на экране отображает фактическую картину теплопотерь. Заодно можно увидеть где отток тепла больше и принять меры по устранению утечек.

Определение фактических теплопотерь — более легкий способ

Теперь о том, стоит ли брать котел с запасом по мощности. Вообще, постоянная работа оборудования на грани возможностей негативно сказывается на сроке его службы. Потому желательно иметь запас по производительности. Небольшой, порядка 15-20% от расчетной величины. Его вполне достаточно для того, чтобы оборудование работало не на пределе своих возможностей.

Слишком большой запас невыгоден экономически: чем мощнее оборудование, тем дороже оно стоит. Причем разница в цене солидная. Так что, если вы не рассматриваете возможность увеличения отапливаемой площади, котел с большим запасом мощности брать не стоит.

Расчет мощности котла по площади

Это самый простой способ подобрать котел отопления по мощности. При анализе многих готовых расчетов была выведена средняя цифра: на отопление 10 квадратных метров площади требуется 1 кВт тепла. Эта закономерность справедлива для помещений с высотой потолка в 2,5-2,7 м и средним утеплением. Если ваш дом или квартира подходят под эти параметры, зная площадь вашего дома, вы легко определяете приблизительную производительность котла.

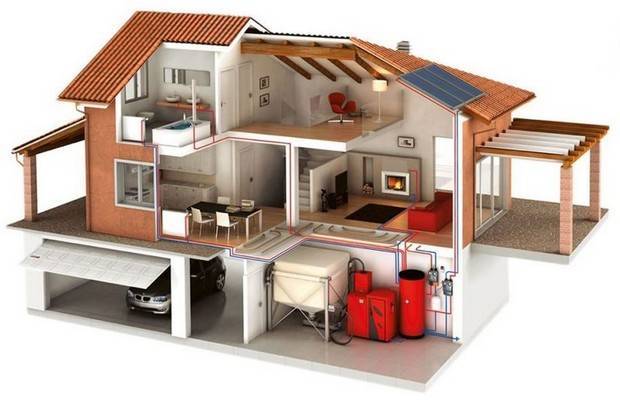

Тепло из дома утекает в разных направлениях

Чтобы было понятнее, приведем пример расчета мощности котла отопления по площади. Имеется одноэтажный дом 12*14 м. Находим его площадь. Для этого умножаем его длину и ширину: 12 м * 14 м = 168 кв.м. По методике, делим площадь на 10 и получаем требуемое количество киловатт: 168 / 10 = 16,8 кВт. Для удобства использования цифру можно округлить: требуемая мощность котла отопления 17 кВт.

Учет высоты потолков

Но в частных домах потолки могут быть выше. Если разница составляет всего 10-15 см, ее можно не учитывать, но если высота потолков более чем 2,9 м, придется делать перерасчет. Для этого находит поправочный коэффициент (поделив фактическую высоту на стандартную 2,6 м) и на него умножают найденную цифру.

Пример поправки на высоту потолков. В здании высота потолков — 3,2 метра. Требуется пересчитать мощность котла отопления для данных условий (параметры дома те же, что в первом примере):

• Высчитываем коэффициент. 3,2 м / 2,6 м = 1,23.
• Корректируем результат: 17 кВт * 1,23 = 20,91 кВт.
• Округляем, получаем 21 кВт потребуется для обогрева.

Выбирая котел по мощности не стоит забывать, что с увеличением мощности увеличиваются и размеры агрегата

Как видите, разница вполне приличная. Если ее не учесть, нет гарантии, что в доме будет тепло даже при средних зимних температурах, а уж о сильных морозах и говорить не приходится.

Учет региона проживания

Что еще стоит учесть, так это местоположение. Ведь понятно, что на юге требуется намного меньше тепла, чем в Средней Полосе, а для тех, кто живет на севере «подмосковной» мощности явно будет недостаточною. Для учета региона проживания тоже есть коэффициенты. Даны они с некоторым диапазоном, так как в рамках одной зоны климат все-таки сильно меняется. Если дом находится ближе к южной границе, применяют меньший коэффициент, ближе к северной — больший. Стоит учитывать также и наличие/отсутствие сильных ветров и выбирать коэффициент с их учетом.

• Средняя полоса России берется за эталон. Тут коэффициент 1-1,1 (ближе к северной границе региона все-таки стоит мощность котла увеличить).
• Для Москвы и Подмосковья полученный результат требуется умножить на 1,2 — 1,5.
• Для северных регионов при расчете мощности котла по площади, найденную цифру умножают на 1,5-2,0.
• Для южной части региона коэффициенты понижающие: 0,7-0,9.

Учитывать регион проживания тоже обязательно

Пример корректировки по зонам. Пусть дом, для которого делаем расчет мощности котла, находится на севере Подмосковья. Тогда найденная цифра 21 кВт умножается на 1,5. Итого получаем: 21 кВт * 1,5 = 31,5 кВт.

Как видите, если сравнивать с первоначальной цифрой, полученной при расчете по площади (17 кВт), полученная в результате использования всего двух коэффициентов, значительно отличается. Почти в два раза. Так что эти параметры необходимо учитывать.

Мощность двухконтурного котла

Выше шла речь о расчете мощности котла, который работает только на отопление. Если вы планируете еще и воду греть, необходимо производительность еще увеличить. В расчет мощности котла с возможностью подогрева воды для бытовых нужд закладывают 20-25% запаса (умножить надо на 1,2-1,25).

Чтобы не пришлось покупать очень мощный котел, надо дом максимально утеплить

Пример: корректируем под возможность ГВС. Найденную цифру 31,5 кВт умножаем на 1,2 и получаем 37,8 кВт. Разница солидная. Обратите внимание, что запас на подогрев воды берется уже после учета в расчетах местоположения — температура воды от местоположения тоже зависит.

Особенности расчета производительности котла для квартир

Расчет мощности котла для отопления квартир высчитывается по той же норме: на 10 квадратных метров 1 кВт тепла. Но коррекция идет по другим параметрам. Первое, что требует учета — наличие или отсутствие неотапливаемого помещения сверху и снизу.

• если внизу/вверху находится другая отапливаемая квартира, применяется коэффициент 0,7;
• если внизу/верху неотапливаемое помещение, никаких изменений не вносим;
• отапливаемый подвал/чердак — коэффициент 0,9.

Стоит также при расчетах учесть количество стен, выходящих на улицу. В угловых квартирах требуется большее количество тепла:

• при наличии одной внешней стены — 1,1;
• две стены выходят на улицу — 1,2;
• три наружные — 1,3.

Учитывать надо количество наружных стен

Это основные зоны, через которые уходит тепло. Их учитывать обязательно. Можно еще принять во вминание качество окон. Если это стеклопакеты, корректировки можно не вносить. Если стоят старые деревянные окна, найденную цифру надо умножить на 1,2.

Также можно учесть такой фактор, как месторасположение квартиры. Точно также требуется увеличивать мощность, если хотите покупать двухконтурный котел (для подогрева горячей воды).

Расчет по объему

В случае с определением мощности котла отопления для квартиры можно использовать другую методику, которая основывается на нормах СНиПа. В них прописаны нормы на отопление зданий:

• на обогрев одного кубометра в панельном доме требуется 41 Вт тепла;
• на возмещение теплопотерь в кирпичном — 34 Вт.

Чтобы использовать этот способ, надо знать общий объем помещений. В принципе, этот подход более правильный, так как он сразу учитывает высоту потолков. Тут может возникнуть небольшая сложность: обычно мы знаем площадь свой квартиры. Объем придется высчитывать. Для этого общую отапливаемую площадь умножаем на высоту потолков. Получаем искомый объем.

Расчет котла отопления для квартир можно сделать по нормативам

Пример расчета мощности котла для отопления квартиры. Пусть квартира находится на третьем этаже пятиэтажного кирпичного дома. Ее общая площадь 87 кв. м, высота потолков 2,8 м.

1. Находим объем. 87 * 2,7 = 234,9 куб. м.
2. Округляем — 235 куб. м.
3. Считаем требуемую мощность: 235 куб. м * 34 Вт = 7990 Вт или 7,99 кВт.
4. Округляем, получаем 8 кВт.
5. Так как вверху и внизу находятся отапливаемые квартиры, применяем коэффициент 0,7. 8 кВт * 0,7 = 5,6 кВт.
6. Округляем: 6 кВт.
7. Котел будет греть и воду для бытовых нужд. На это дадим запас в 25%. 6 кВт * 1,25 = 7,5 кВт.
8. Окна в квартире не меняли, стоят старые, деревянные. Потому применяем повышающий коэффициент 1,2: 7,5 кВт * 1,2 = 9 кВт.
9. Две стены в квартире наружные, потому еще раз умножаем найденную цифру на 1,2: 9 кВт * 1,2 = 10,8 кВт.
10. Округляем: 11 кВт.

В общем, вот вам эта методика. В принципе, ее можно использовать и для расчета мощности котла для кирпичного дома. Для других типов стройматериалов нормы не прописаны, а панельный частный дом — большая редкость.

Как рассчитать мощность котла для отопления дома

Какие факторы учитывают при расчетах

Снижение температуры в доме происходит благодаря проникновению холода через стены, пол, потолок, окна и двери, а также поступлению холодного воздуха через вентиляционные каналы. Мощность газового котла должна компенсировать все теплопотери и поддерживать постоянную заданную температуру во всех жилых помещениях

При проведении расчетов нужно принимать во внимание следующие факторы:

• Площадь перекрытий (пола и потолка), ограждений (стен), кровли и остекления.
• Теплопроводность и толщина материалов, использованных для постройки здания. При этом учитывают облицовочные и отделочные материалы. Таблицы коэффициентов легко найти в интернете или специализированных справочниках, исчисляется данная величина в Вт/(м*C°).
• Минимальная температура в данном регионе в холодное время года.
• Средняя температура в помещении, обеспечивающая комфорт проживающих в здании людей.

Консультанты магазинов отопительного оборудования зачастую рекомендуют рассчитать мощность газового котла исходя из следующего соотношения: 40 Вт на кубический метр объема или же 1 кВт на 10 м² при стандартной высоте помещений 2,5-2,6 метра. Однако такие подсчеты довольно приблизительны и в результате приобретенное оборудование имеет запас мощности в 10-25% в зависимости от ситуации, что сказывается на его цене и способе монтажа.

Производя расчет мощности отопления нужно учитывать, что при проветривании теплопотери могут достигать 15%, низкое теплосопротивление стен приведет к потере еще 35%, не утепленные и низкокачественные окна и двери – 10-15%, пол – 15%, а кровля – до 25%.

Учитываем теплопотери

Отметим, что независимо от того, рассчитывается ли мощность электрического котла, котла на газу, на дизеле или на дровах, — в любом случае, работу отопительной системы будут сопровождать потери тепла:

• Необходимо проветривание помещений, однако если окна будут открыты постоянно, то дом потеряет около 15% энергии.
• Если стены слабо утеплены, то уйдет 35% тепла.
• Через оконные проемы будет уходить 10% тепла, а если рамы старого образца – то еще больше.
• Если пол не утеплен, то в подвал или землю будет отдано 15% тепла.
• Через крышу уйдет 25% тепла.

Перед тем, как расчитать котел отопления, следует учесть, что если имеет место хоть один из этих факторов, то следует отобразить это в расчетах.

Теплопотери дома

Как рассчитать мощность газового котла: 3 схемы разной сложности

Как выполнить расчет мощности газового котла при заданных параметрах отапливаемого помещения? Мне известны, как минимум три разных способа, дающих разный уровень достоверности результатов, и сегодня мы познакомимся с каждым из них.

Строительство газовой котельной начинается с расчета отопительного оборудования.

Общая информация

Почему мы рассчитываем параметры именно для газового отопления?

Дело в том, что газ является самым экономичным (и, соответственно, самым популярным) источником тепла. Киловатт-час тепловой энергии, полученной при его сгорании, обходится потребителю в 50-70 копеек.

Для сравнения — цена киловатт-часа тепла для других энергоносителей:

Кроме экономичности, газовое оборудование привлекает удобством использования. Котел требует обслуживания не чаще раза в год, не нуждается в растопках, чистке зольника и пополнении запаса топлива. Приборы с электронным розжигом работают с выносными термостатами и способны автоматически поддерживать постоянную температуру в доме вне зависимости от погоды.

Котел на магистральном газе, снабженный электронным розжигом, совмещает максимальную экономичность с удобством пользования.

Отличается ли расчет газового котла для дома от расчета твердотопливного, жидкотопливного или электрического котла?

В общем случае — нет. Любой источник тепла должен компенсировать теплопотери через пол, стены, окна и потолок здания. Его тепловая мощность никак не связана с используемым энергоносителем.

В случае двухконтурного котла, снабжающего дом горячей водой для хознужд, нам нужен резерв мощности для ее нагрева. Избыточная мощность обеспечит одновременный расход воды в системе ГВС и нагрев теплоносителя на отоплении.

Методы расчетов

Схема 1: по площади

Как рассчитать необходимую мощность газового котла от площади дома?

Нам поможет в этом нормативная документация полувековой давности. Согласно советским СНиП, отопление должно проектироваться из расчета 100 ватт тепла на квадрат отапливаемого помещения.

Оценка мощности отопления по площади. На один квадратный метр выделяется 100 ватт мощности котла и отопительных приборов.

Давайте, для примера выполним расчет мощности для дома размером 6х8 метров:

1. Площадь дома равна произведению его габаритных размеров. 6х8х48 м2;
2. При удельной мощности 100 Вт/м2 полная мощность котла должна быть равна 48х100=4800 ватт, или 4,8 кВт.

Выбор мощности котла по площади отапливаемого помещения прост, понятен и… в большинстве случаев дает неверный результат.

Потому, что он пренебрегает рядом важных факторов, влияющих на реальные теплопотери:

• Количеством окон и дверей. Через остекление и дверные проемы теряется больше тепла, чем через капитальную стену;
• Высотой потолков. В многоквартирных домах советской постройки она была стандартной — 2,5 метра с минимальной погрешностью. А вот в современных коттеджах можно встретить потолки высотой в 3, 4 и более метров. Чем выше потолок, тем больше отапливаемый объем;

На фото — первый этаж моего дома. Высота потолка 3,2 метра.

Климатической зоной. При неизменном качестве теплоизоляции теплопотери прямо пропорциональны разности внутренней и уличной температур.

В многоквартирном доме на теплопотери влияет расположение жилого помещения относительно внешних стен: торцевые и угловые комнаты теряют больше тепла. Однако в типичном коттедже все комнаты имеют общие стены с улицей, поэтому соответствующий коэффициент поправки закладывается в базовое значение тепловой мощности.

Угловая комната в квартире многоквартирного дома. Увеличенные потери тепла через внешние стены компенсируются установкой второй батареи.

Схема 2: по объему с учетом дополнительных факторов

Как выполнить своими руками расчет газового котла для отопления частного дома с учетом всех упомянутых мной факторов?

Первое и основное: в расчете мы учитываем не площадь дома, а его объем, то есть произведение площади на высоту потолков.

• Базовое значение мощности котла на один кубометр отапливаемого объема — 60 ватт;
• Окно увеличивает теплопотери на 100 ватт;
• Дверь прибавляет 200 Вт;
• Теплопотери умножаются на региональный коэффициент. Он определяется средней температурой наиболее холодного месяца:

2 Рассчитываем мощность по площади – основная формула

Наиболее простой способ расчета необходимой мощности прибора теплогенерации – по площади дома. При анализе расчетов, проведенных на протяжении многих лет, была выявлена закономерность: 10 м2 площади можно отопить должным образом, используя 1 киловатт теплоэнергии. Это правило справедливо для зданий со стандартными характеристиками: потолок высотой 2,5–2,7 м, утепление среднее.

Если жилье вписывается в эти параметры, измеряем его общую площадь и приблизительно определяем мощность теплового генератора. Результаты расчетов всегда округляем в сторону увеличения и немного увеличиваем, чтобы иметь в запасе некоторую мощность. Используем очень простую формулу:

• здесь W – это искомая мощность теплового котла;
• S – общая отапливаемая площадь дома с учетом всех жилых и бытовых помещений;
• Wуд – удельная мощность, необходимая для отопления 10 квадратных метров, корректируется для каждого климатического пояса.

Способ расчета необходимой мощности прибора теплогенерации

Для наглядности и большей ясности рассчитаем мощность теплогенератора для кирпичного дома. Он имеет размеры 10×12 м, умножаем и получаем S – общую площадь, равную 120 м2. Удельную мощность – Wуд принимаем за 1,0. Производим расчеты по формуле: площадь 120 м2 умножаем на удельную мощность 1,0 и получаем 120, делим на 10 – в результате 12 киловатт. Именно котел отопления мощностью 12 киловатт подойдет для дома со средними параметрами. Это исходные данные, которые будем корректировать в ходе дальнейших расчетов.

Расчет с учетом площади помещения

Как включить в эту формулу информацию о высоте потолков или о климате? Об этом уже позаботились специалисты, которые вывели эмпирическим путем коэффициенты, позволяющие вносить в расчеты определенные корректировки.

Так, приведенная выше норма — 1 кВт на 10 кв. метров — подразумевает высоту потолка 2,7 метров. Для более высоких потолков необходимо будет вычислить поправочный коэффициент и произвести перерасчет. Для этого высоту потолка нужно поделить на стандартные 2,7 метров.

Предлагаем рассмотреть конкретный пример: высота потолка 3,2 метра. Расчет коэффициента выглядит так: 3,2/2,7=1,18. Этот показатель можно округлить до 1,2. Как использовать полученную цифру? Напомним, что для отопления помещения площадью 160 кв. метров нужно 16 кВт мощности. Этот показатель нужно умножить на коэффициент 1,2. Результат — 19,2 кВт (округляем до 20 кВт).

Далее следует добавить еще и климатические особенности. Для России действуют определенные коэффициенты в зависимости от локации:

• в северных регионах 1,5–2,0;
• в Подмосковье 1,2–1,5;
• в средней полосе 1,0–1,2;
• на юге 0,7–0,9.

Однако это еще не все. Вышеупомянутые значения можно считать верными, если заводской или самодельный котел будут работать исключительно на отопление. Предположим, что вы хотите возложить на него функции нагрева воды. Тогда к конечной цифре добавляем еще 20%. Позаботьтесь о запасах мощности для пиковых температур в лютые морозы, а это еще 10%.

Вы будете удивлены результатами этих расчетов. Приведем конкретные примеры.

Дом в средней полосе России с отоплением и ГВС потребует 28,8 кВт (24 кВт+20%). На холода добавляется еще 10% мощности 28,8 кВт+10%=31,68 кВт (округляем до 32 кВт). Как видите, эта последняя цифра в 2 раза выше первоначальной.

Расчеты для дома в Ставрополье будут несколько отличаться. Если добавить к указанным выше показателям мощность на обогрев воды, то вы получите 19,2 кВт (16 кВт+20%). А еще 10% «запаса» на холод дадут вам цифру 21,12 кВт (19,2+10%). Округляем до 22 кВт. Разница не столь велика, но, тем не менее, эти показатели нужно учитывать.

Как видите, при расчете мощности отопительного котла очень важно учитывать хотя бы один дополнительный показатель

Обратите внимание, что формула, касающаяся отопления для квартиры, и она же для частного дома отличаются друг от друга. В принципе, рассчитывая данный показатель для квартиры, вы можете пойти по тому же пути, учитывая коэффициенты, отображающие каждый фактор

Однако есть более простой и быстрый способ, который позволит за один раз внести коррективы.

Для квартир этот показатель будет отличаться. Если над вашей квартирой находится отапливаемое помещение, то коэффициент — 0,7, если вы живете на последнем этаже, но с отапливаемым чердаком — 0,9, с неотапливаемым чердаком — 1,0. Как применить эту информацию? Мощность котла, которую вы посчитали по указанной выше формуле, нужно откорректировать, используя эти коэффициенты. Таким образом, вы получите достоверную информацию.

Перед нами параметры квартиры, которая находится в городе в средней полосе России. Чтобы рассчитать объем котла, нам нужно знать площадь квартиры (65 кв. метров) и высоту потолков (3 метра).

Первый шаг: определение мощности по площади — 65 м2/10 м2=6,5 кВт.

Второй шаг: поправка на регион — 6,5 кВт*1,2=7,8 кВт.

Третий шаг: газовый котел будет использоваться для нагрева воды (добавить 25%) 7,8 кВт*1,25=9,75 кВт.

Четвертый шаг: поправка на сильные холода (добавить 10%) — 7,95 кВт*1,1=10,725 кВт.

Результат нужно округлить, и получится 11 кВт.

Подводя итог, отметим, что эти расчеты будут одинаково верными для любых отопительных котлов, вне зависимости о того, какой вид топлива вы используете. Точно такие же данные актуальны и для электрического отопительного прибора, и для газового котла, и для того, который работает на жидком энергоносителе. Самое главное — это показатели эффективности и производительности устройства. Теплопотери не зависят от его типа.

3 Корректируем расчеты – дополнительные моменты

На практике жилье со средними показателями встречается не так уж часто, поэтому при расчетах системы учитываются дополнительные параметры. Об одном определяющем факторе – климатической зоне, регионе, где будет использоваться котел, речь уже шла. Приведем значения коэффициента Wуд для всех местностей:

• средняя полоса служит эталоном, удельная мощность составляет 1–1,1;
• Москва и Подмосковье – результат умножаем на 1,2–1,5;
• для южных регионов – от 0,7 до 0,9;
• для северных областей она поднимается до 1,5–2,0.

В каждой зоне наблюдаем определенный разброс значений. Поступаем просто – чем южнее местность в климатической зоне, тем ниже коэффициент; чем севернее, тем выше.

Приведем пример корректировки по регионам. Предположим, что дом, для которого рассчеты проводились раньше, расположен в Сибири с морозами до 35°. Берем Wуд равное 1,8. Тогда полученное число 12 умножаем на 1,8, получаем 21,6. Закругляем в сторону большего значения, выходит 22 киловатта. Разница с первоначальным результатом почти вдвое, а ведь учитывалась всего одна поправка. Так что корректировать расчеты необходимо.

Кроме климатических условий регионов, для точных расчетов учитываются и другие поправки: высота потолка и теплопотери здания. Среднестатистическое значение высоты потолков – 2,6 м. Если высота значительно отличается, высчитываем значение коэффициента – фактическую высоту делим на среднюю. Предположим, высота потолка в здании из ранее рассматриваемого примера 3,2 м. Считаем: 3,2/2,6=1,23, округляем, выходит 1,3. Выходит, для обогрева дома в Сибири площадью 120 м2 с потолками 3,2 м требуется котел 22 кВт×1,3=28,6, т.е. 29 киловатт.

Также очень важно для правильных расчетов принимать во внимание теплопотери здания. Тепло теряется в любом доме, независимо от его конструкции и вида топлива. Через слабо утепленные стены может уйти 35% теплого воздуха, через окна – 10% и больше

Неутепленный пол заберет 15%, а крыша – все 25%. Даже один из этих факторов, если он присутствует, следует принимать во внимание. Используют специальное значение, на которое умножают полученную мощность. Он имеет такие показатели:

Через слабо утепленные стены может уйти 35% теплого воздуха, через окна – 10% и больше. Неутепленный пол заберет 15%, а крыша – все 25%. Даже один из этих факторов, если он присутствует, следует принимать во внимание. Используют специальное значение, на которое умножают полученную мощность. Он имеет такие показатели:

• для кирпичного, деревянного или дома из пеноблоков, которому более 15 лет, с хорошим утеплением, К=1;
• для других домов с неутепленными стенами К=1,5;
• если у дома, кроме неутепленных стен, не утеплена крыша К=1,8;
• для современного утепленного дома К=0,6.

Вернемся к нашему примеру для расчетов – дому в Сибири, для которого по нашим расчетам понадобится нагревательное устройство мощностью 29 киловатт. Предположим, что это современный дом с утеплением, тогда К= 0,6. Подсчитываем: 29×0,6=17,4. Добавляем 15–20%, чтобы иметь запас на случай экстремальных морозов.

Итак, мы рассчитали требуемую мощность теплогенератора, используя следующий алгоритм:

1. 1. Узнаем общую площадь отапливаемого помещения и делим на 10. Число удельной мощности при этом игнорируется, нам нужны средние исходные данные.
2. 2. Учитываем климатическую зону, где находится дом. Ранее полученный результат умножаем на коэффициентый показатель региона.
3. 3. Если высота потолка отличается от 2,6 м, учитываем и это. Узнаем коэффициентное число, поделив фактическую высоту на стандартную. Мощность котла, полученную с учетом климатической зоны, умножаем на это число.
4. 4. Делаем поправку на теплопотери. Предыдущий результат умножаем на коэффициентный показатель теплопотерь.

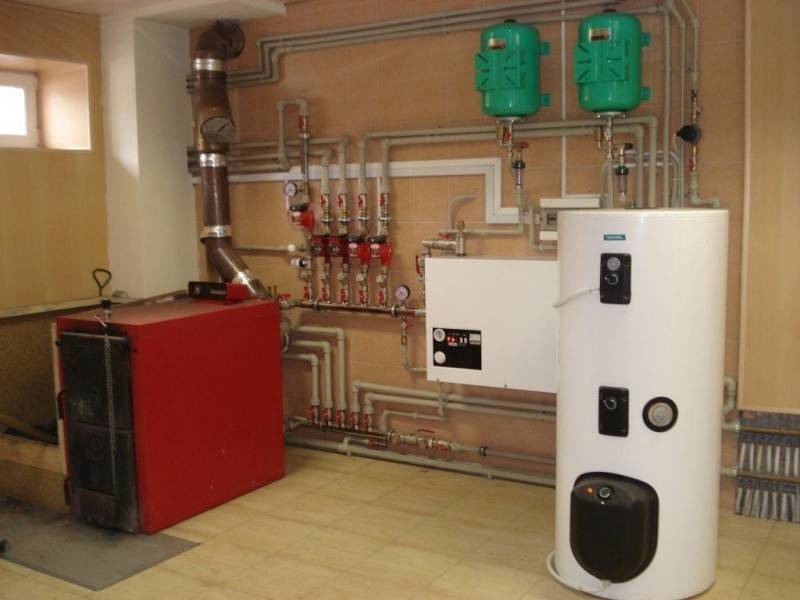

Размещение котлов для отопления в доме

Выше речь шла исключительно о котлах, которые используются исключительно для отопления. Если прибор используется для нагрева воды, рассчетную мощность следует увеличить на 25%

Обращаем внимание, что резерв для подогрева рассчитывается после коррекции с учетом климатических условий. Полученный после всех расчетов результат довольно точный, его можно использовать для выбора любого котла: газового на жидком топливе, твердотопливного, электрического

Способ №1 – самый простой

По этому способу необходимо посчитать отапливаемую площадь, разделить ее на десять (исходя из всем известной формулы – для отопления 1 м2 необходимо 0,1 кВт тепла). А затем умножить на 1,5, то есть этим коэффициентом учесть тепловые потери через окна, стены, двери, пол, крышу, северное расположение окон, не плотности конструкций и т.д.

Этот способ хорош для тех, кто не привык экономить. Кому все равно, покупать котел мощностью 50 или 100 кВт. Но для большинства населения он не годится. В большинстве случаев при таком расчете получаем неоправданно завышенную необходимую мощность котла. А это главный фактор, влияющий на его цену. Кроме того из-за значительного перебора по мощности автоматика слишком часто будет выключать оборудование, что отрицательно сказывается на его сроке эксплуатации. То же самое можно сказать про модель котла, которая работает на пределе своих возможностей.

Понятие коэффициента рассеивания

Коэффициент рассеивания – это один из важных показателей теплообмена между жилым помещением и окружающей средой. В зависимости от того, насколько хорошо утеплен дом. существуют такие показатели, которые используются в наиболее точной формуле подсчета:

• 3,0 – 4,0 – это коэффициент рассеивания для конструкций, в которых вообще нет никакой теплоизоляции. Чаще всего в таких случаях речь идет о времянках из гофрированного железа или дерева.
• Коэффициент от 2,9 до 2,0 характерен для строений с низким уровнем теплоизоляции. Имеются ввиду дома с тонкими стенами (например, в один кирпич) без утепления, с обычными деревянными рамами и простой крышей.
• Средний уровень теплоизоляции и коэффициент от 1,9 до 1,0 присваиваются домам с двойными пластиковыми окнами, утеплением наружных стен или двойной кладкой, а также с утепленной крышей или чердаком.
• Самый низкий коэффициент рассеивания от 0,6 до 0,9 характерен для домов, возведенных с использованием современных материалов и технологий. В таких домах утеплены стены, крыша и пол, установлены хорошие окна и хорошо продумана система вентиляции.

Таблица расчета стоимости отопление в частном доме

Формула, в которой применяется значение коэффициента рассеивания, является одной из самых точных и позволяет вычислить теплопотери конкретного строения. Выглядит она так:

В формуле Qт – это уровень теплопотерь, V – это объем помещения (произведение длины, ширины и высоты), Pt – это разница температур (для вычисления необходимо вычесть из желаемой температуры в комнате минимальную температуру воздуха, которая может быть в этой широте), k – это коэффициент рассеивания.

Подставим числа в нашу формулу и попытаемся узнать теплопотери дома объемом 300 м³ (10 м*10 м*3 м) со средним уровнем теплоизоляции при желаемой температуре воздуха в +20С° и минимальной зимней температуре в – 20С°.

Имея эту цифру, мы можем узнать, какой мощности котел необходим для такого дома. Для этого полученное значение теплопотери следует умножить на коэффициент запаса, который обычно равен от 1,15 до 1,2 (те самые 15-20%). Получаем, что:

Округлив полученное число в меньшую сторону, узнаем искомое число. Для отопления дома с заданными нами условиями потребуется котел в 38 кВт.

Такая формула позволит очень точно определить мощность газового котла, требуемую для того или иного дома. Также на сегодняшний день разработано множество разнообразных калькуляторов и программ, которые позволяют учитывать данные каждого отдельно взятого строения.

Отопление частного дома своими руками — советы по выбору типа системы и вида котла Требования к установке газового котла: что нужно и полезно знать о процедуре подключения? Как правильно и без ошибок произвести расчёт радиаторов отопления для дома Система водоснабжения частного дома из скважины: рекомендации по созданию

Как рассчитать расходы на отопление дома котлом

Для подсчета необходимой производительности оборудования и расходов, нужно понимать, какой климат, площадь, объем жилого помещения, степень утепления и количество тепловых потерь

Применяя для этого турбинные аппараты, необходимо также принимать во внимание число энергии, которое тратится на нагревание воздуха. Для определения производительности и расходов котла, вначале необходимо подсчитать тепловые потери

Сделать это сложно, поскольку нужно учитывать большое число составляющих, в частности материалы возведения стен с перекрытиями, кровлей и тому подобное. Также следует понимать тип отопительной разводки, наличие теплого пола и бытовой техники, которая выделяет тепло.

Для точного подсчета потерь тепла и расходов на отопление профессионалами используются тепловизоры. Затем они вычисляют необходимый показатель по сложным формулам. Естественно, что рядовой пользователь не будет разбираться в том, какие нюансы тепловой техники. Для них есть доступные методики, которые позволяют быстрым и оптимальным способом делать расчеты оптимальной производительности оборудования.

Самым доступным способом является использование универсальной формулы, где 10 квадратных метров равно 1 киловатту. В соответствии с ценовой политикой региона, стоимость 1 кубометра газа днем стоит около 4 рублей, а ночью 3 рублей. В итоге на отопительный сезон придется потратиться 6300 рублей на 10 квадратных метров.

Узнать количество оптимальной производительности нагревателя можно с помощью удобного калькулятора. Чтобы все правильно посчитать и получить итоговый результат, потребуется введение общей площади обогрева. Далее нужно заполнение информации о том, какой тип остекления, уровень теплоизоляции стен с полом и потолками используется. Из дополнительных параметров учитывают также высоту расположения потолка в помещении, введение сведений о количестве стен, которые взаимодействуют с улицей. Учитывают также тот факт, сколько этажей в здании и имеются ли сооружения поверх него. Только после этого можно узнать актуальные цены на 1 кубометр и все подсчитать.

Расчет по площади

Он является более точным, поскольку учитывает большее число факторов. Расчет производится по формуле:

Q = 0,1*S*k1*k2*k3*k4*k5*k6*k7, где:

0,1 кВт является нормой тепла на 1 кв. м;

S – площадь отапливаемого дома;

k1 демонстрирует потерю тепла, вызванную конструкцией окон. Имеет значение:

• 1,27 – если окна имеют одно стекло;
• 1,0 – если имеются окна с двойным стеклопакетом;
• 0,85 – если стоят окна с тройным стеклом.

k2 демонстрирует потерю тепла, вызванную площадью окна (Sw). Является отношением Sw к площади пола Sf. Его значения такие:

• 0,8 при Sw/Sf = 0,1;
• 0,9 при Sw/Sf = 0,2;
• 1 при Sw/Sf = 0,3;
• 1,1 при Sw/Sf = 0,4;
• 1,2 при Sw/Sf = 0,5.

k3 является коэффициентом потери тепла через стены. Бывает таким:

• 1,27 при очень плохой теплоизоляции;
• 1 в домах со стеной в 2 кирпича или утеплителем, толщина которого составляет 15 см;
• 0,854 при хорошей теплоизоляции.

k4 показывает потерю тепла в зависимости от температуры воздуха за пределами дома (tз). Имеет такие значения:

• 0,7, если tз = -10 °С;
• 0,9 для tз = -15 °С;
• 1,1 для tз = -20 °С;
• 1,3 для tз = -25 °С;
• 1,5 для tз = -30 °С.

k5 демонстрирует потерю тепла через наружные стены. Является таким:

• 1,1 для помещений с одной внешней стеной;
• 1,2 для 2 внешних стен;
• 1,3 для 3 внешних стен;
• 1,4 для здания с 4 внешними стенами.

K6 показывает, сколько требуется дополнительного тепла в зависимости от высоты потолка (Н). Его значения такие:

• 1 для Н = 2,5 м;
• 1,05 для Н = 3,0 м;
• 1,1 для Н = 3,5 м;
• 1,15 для Н = 4,0 м;
• 1,2 для Н = 4,5 м.

k7 определяет потери тепла в зависимости от типа помещения, размещаемого над отапливаемой комнатой. Бывает таким:

• 0,8 для отапливаемых помещений;
• 0,9 для теплого чердака;
• 1 для холодного чердака.

Пример. Условия задачи являются теми же. Окна имеют тройной стеклопакет и составляют 30% площади пола. Количество внешних стен – 4. Наверху находится холодный чердак.

Q = 0,1*200*0,85*1*0,854*1,3*1,4*1,05*1 = 27,74 кВт/ч. Эту цифру надо повысить, добавив своими руками количество тепла, необходимого для ГВС.

Расчёт количества секций отопительных приборов

Система отопления не будет эффективной, если не рассчитать оптимальное количество секций радиаторов. Неправильный расчёт приведёт к тому, что комнаты будут обогреваться неравномерно, котёл будет работать на пределе возможностей или, наоборот, «вхолостую» растрачивая топливо.

Некоторые владельцы домов считают: чем больше батарей, тем лучше. Однако, при этом удлиняется путь теплоносителя, который постепенно охлаждается, а значит, последние комнаты в системе рискуют остаться без тепла. Принудительная циркуляция теплоносителя, отчасти, решает эту проблему. Но нельзя упускать из виду мощность котла, который может просто «не потянуть» систему.

Чтобы рассчитать количество секций, понадобятся следующие значения:

• площадь отапливаемой комнаты (плюс смежной, где нет радиаторов);
• мощность одного радиатора (указана в технической характеристике);

принять во внимание, что на 1 кв. м

жилой площади потребуется 100 Вт мощности для средней полосы России (согласно требованиям СНиПа).

Площадь комнаты умножают на 100 и полученную сумму делят на параметры мощности устанавливаемого радиатора.

Пример для комнаты в 25 кв. метров и мощности радиатора 120 Вт: (20х100)/185=10,8=11

Эта самая простая формула, при не стандартной высоте комнат или их сложной конфигурации используются другие значения.

Как правильно рассчитать отопление в частном доме, если мощность радиатора по каким-то причинам неизвестна? По умолчанию берётся средне статическая мощность в 200 Вт. Можно брать средние значения определённых типов радиаторов. Для биметаллических эта цифра составляет — 185 Вт, для алюминиевых — 190 Вт. У чугунных значение значительно ниже — 120 Вт.

Если расчёт ведётся для угловых помещений, то полученный результат можно смело умножать на коэффициент 1,2.

Расчет мощности для ГВС

Он проводится в следующей последовательности:

1. Определяется объем теплой воды, которой пользуются все члены семьи.
2. Определяется объем горячей воды (90-95 °С), которую будет разбавлять проточная вода, чтобы образовалась жидкость, имеющая комфортную для тела температуру.
3. Рассчитывается дополнительная мощность котла.

Итак, пусть в доме живет семья, которая за сутки использует 150 л теплой воды, то есть жидкости с температурой 37 °С. Такая вода будет подаваться после смешивания горячей и проточной воды. Объем горячей воды определяют по формуле:

• Vв является объемом востребованной теплой воды,
• Тж — желаемая температура теплой воды на выходе из крана,
• Тп является температурой проточной воды,
• Тг — температура нагретой жидкости в косвенном бойлере.

Для вышеупомянутого примера Vв = 150 л, Тп = 8 °С, Тж = 37 °С, Тг = 95 °С. Vг = 150*(37-8)/(95-8) = 50 л. Это означает, что для дома хватит бойлера на 50 л.

Формула определения дополнительной мощности такова:

где с является удельной теплоемкостью воды (всегда равняется 4,218 кДж/кг*К),

ΔT представляет собой разницу между температурами нагретой и проточной воды.

Рд = 4,218*50*(95-8) = 18 348,3 кДж. В пересчете на кВт/ч эта цифра составляет 5,1 кВт/ч.

Как видно, для отопления дома нужно приобрести электрокотел отопления с мощностью 20+5,1 = 25,1 кВт/час. Это в том случае, если вода в котле должна нагреваться за 1 час. Если ее нужно нагревать за 2, то можно установить котел, мощность которого равна 20+2,55 = 22,55 кВт/час.

Мощность и количество секций алюминиевых радиаторов Подключение электрокотла к системе отопления Изготовление электрокотла «Скорпион» Мощность радиаторов отопления

Выводы

Подбор нагревательной техники — задача сложная и ответственная. Не стоит сразу гнаться за моделями твердотопливных агрегатов, которые имеют большую мощность. В ряде случаев для отопления жилого дома вполне хватает установки агрегата с выходными параметрами в 24-36 кВт. При температуре за окном -30 0С, такой котел даст возможность создать внутри помещения температуру в +20-22 0С и нагреть воду в системе ГВС до показателей в 40-45 0С.

В каждом отдельном случае можно сделать выбор в пользу того или иного вида нагревательной техники

Большая мощность котла может потребоваться в пиковых ситуациях, когда климатические условия заставляют работать систему отопления в усиленном режиме. Однако такие ситуации не являются систематическими, и большую часть времени ваш нагревательный прибор будет работать на пониженных режимах. Если у вас предполагается большой расход горячей воды в бытовых целях, то сразу следует ориентироваться на оборудование большей мощности. В современных частных домах больше 50% мощности нагревательного оборудования идет на обеспечение горячей водой обитателей дома

Подключение системы отопления «теплый пол» так же заставляют обращать внимание на котельное оборудование с большей мощностью

Подбирать котел нужно не только исходя на его фактическую мощность. Здесь играет роль эксплуатационные возможности отопительной техники, способ и качество обслуживания котельного оборудования. Используя оптимальный вид топлива для своего нагревательного оборудования, наличие автоматики позволят вам добиться нормальной работы твердотопливного котла.

При выборе твердотопливного котла нужно предусматривать мощность. От нее зависит, сможет ли устройство создать необходимое количество тепла для всего дома или нет. Нежелательно выбирать слишком мощный котёл, потому, что он будет работать в режиме экономии, а это скажется на уменьшении КПД.

Чтобы сделать правильный выбор твердотопливного котла, нужно знать два показателя:

1. Количество тепла, необходимое для отопления помещения и нагрева воды.
2. Реальную мощность прибора.
