Требования к дублирующей системе отопления. Часть 2

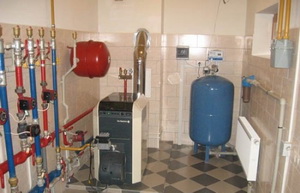

В первой части статьи «Требования к дублирующей системе отопления» мы рассматривали с вами начальные требования к дублирующей системе. Продолжим рассмотрение этого вопроса. Итак, дублирующая система отопления должна быть:

Использующая доступное топливо. Это также является важным требованием. Какой толк от пеллетного котла в дублирующей системе, если вы не можете в своей местности получать стабильные поставки пеллет?
Топливо должно быть не только доступным, но и соответствующего качества. Если вы ставите себе в качестве дублирующего теплогенератора угольный котел типа «Карборобот» вначале убедитесь, что вы сможете покупать уголь требуемой фракции для этого котла, так как во многих регионах такого угля попросту нет. В противном случае вам придется в дополнение к угольному котлу покупать еще и дробилку и заранее готовить топливо для своей дублирующей системы.

Относительно автономная. Может быть не самое важное, но, тем не менее, весьма актуальное требование к дублирующей системе отопления. Совершенно неразумно, например, использовать в качестве дублирующей систему отопления, построенную на использовании электрического котла.
Система распределения и транспортировки электричества потребителю еще более уязвима при экстремальных погодных условиях, чем система распределения бытового газа.
Таким образом, более разумно использовать в роли дублирующих теплогенераторов угольные и дровяные котлы, пеллетные котлы, котлы на дизельном топливе, либо дровяные печи воздушного отопления.
Также можно использовать один из вариантов дублирования системы отопления на газовом котле – это переключение газового котла с магистрального питания на питание от баллонного газа. Естественно, в этом случае ваш котел должен поддерживать переход на данную систему питания с минимальными переделками и баллоны с газом должны быть запасены заранее.

И не забывайте о том, что также хорошо бы продублировать наиболее важные механизмы вашей основной системы отопления. К таким механизмам, в первую очередь, относятся циркуляционные насосы системы отопления, манометры, системы подмеса, термостаты. Не обязательно встраивать дублирующие механизмы в основную систему. Достаточно иметь их в запасе и таким образом построить систему, чтобы имелась возможность максимально быстро и удобно заменить вышедший из строя механизм.

Кроме этого, вы должны предусмотреть питание механизмов дублирующей системы от резервных источников электропитания. Ведь, например, вентиляторная горелка любого современного котла не будет работать без электричества. Вам потребуется генератор.

Зачем нужна дублирующая система отопления?

Каждому частному дому необходимы дублирующие системы отопления. И это требование применимо не только к домам с автономными системами отопления. Даже если у вас есть газ и давление в магистрали всегда стабильное, есть вероятность того, что могут возникнуть нештатные ситуации.

Когда это может произойти? В первую очередь тогда, когда в газе возникает особенная необходимость, а именно в морозы с температурой ниже -20 градусов по Цельсию. Разбор газа из магистрали существенно увеличивается. Все больший объем газа забирают котлы потребителей, находящихся в самом начале магистрали. И может так случиться, что у потребителей «в конце трубы» может возникнуть недостаточное давление на магистрали. И многие современные газовые котлы, особенно импортные, не смогут работать при таком малом давлении в газовой трубе. В этом случае, если нет дублирующей системы отопления, дом будут заморожен.

И если такое случается при температуре ниже минус 20 градусов по Цельсию, то представьте себе, что будет происходит при температурах ниже 30 и ниже 40 градусов по Цельсию. А такие температуры сейчас не редкость даже в европейской части России. Что уж говорить об уральских и сибирских просторах.

Можно возразить, что есть возможность обогреть хорошо утепленный дом, например, при помощи электрических обогревателей. Однако, как вы понимаете, вы не одни в морозы оказываетесь в такой ситуации. И, значит, напряжение в сети будет далеко от заявленных 220 вольт. Нередко напряжение опускается до 140 вольт и ниже. А в такой ситуации и электронагревательные приборы уже также не спасают.

Итак, какую выбрать дублирующую систему отопления. На это сложный вопрос есть очень простой ответ. Такую систему, которая отвечает первичным требованиям к системе отопления. Читайте:

Типовые схемы систем отопления и способы подключения радиаторов

Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.

Разновидности разводки отопления

В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:

Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.
