Здравствуйте, уважаемые читатели и завсегдатаи сего бортжурнала.
Сегодня пойдет речь о второй неисправности, требующей внимания. Первая была в отказе концевика багажника.. Пробег приближается к 90 тысячам и вот…

Данная запись актуальная для Владельцев всех Поло 6R (седанов и хэтчей), имеющих Климат-контроль Climatronic. У Владельцев Поло 6R с Climatic’ом тоже похожая оказия может настигнуть, но ее диагностирование и решение несколько отличается.

Суть проблемы следующая: когда паркуюсь задним ходом, слышу негромкие непродолжительное похлопывание в области вещевого ящика с периодичностью в 3-5 секунд. Ручное включение и последующее выключение рециркуляции прекращало это похлопывание. При включении зажигания такого не наблюдалось. При этом, как иногда писали половоды при обычной работе никаких «волнообразных» шумов движения воздуха не наблюдалось. Во всем другом все работало как положено. Диагностика Васей также не вывила ошибок в 08 блоке Климата. Выходит, еще не все так плохо, как иногда бывало у некоторых, где проскакивала даже ошибка 01274 — Air Flow Flap Positioning Motor (V71) в 08 блоке по приводу заслонки. Тем не менее полез в Измеряемые величины 08 блока, отметил там значения Потенциометра (G113) / Potentiom (G113) вывел отображение двух типов данных по нему: Specified, что означает Заданное положение угла поворота тяги привода заслонок и Actual – ее Фактическое положение. К сожалению, не догадался заснять это, но поясню на словах. Значение Specified было стабильно и менялось только при включении рециркуляции, а вот значение Actual постоянно «скакало», то есть не находилось в стабильном положении, ни в обычном положении заслонки, ни в положении рециркуляции, хоть коридор «скакания» при включении рециркуляции смещался, но все равно это указало мне на неисправность привода заслонок (V71 на электросхемах) то есть блок управления Климатом получает некорректные данные о положении заслонок и когда хочет включить рециркуляцию (например при включении заднего хода) фактически, заслонки (и кстати да –заслонок там две: одна перекрывает забор воздуха с улицы вторая – с салона) уже дошли до упора, но блок климата, из-за некорректных показаний, считает иначе и происходит «хлопок», полагаю, по возросшему току на моторе привода блок климата понимает это как небольшое заедание и делает несколько оборотов назад и пробует снова перевести заслонки на рециркуляцию, вот это и вызывает хлопки.

Ну что ж понимание к действию имеется. Как раз в эти длинные выходные был на ТО у дилера, заодно поинтересовался у ребят какой у них опыт с приводами заслонок имеется, ответ вполне ожидаем – только замена привода. Отзывных компаний по ним не было.

Таким образом вырисовывалось три варианта решения:

1. Вариант. Согласно ETKA, партномер узла – 8Z1819453B. Самый простой и естественно самый дорогой вариант – это купить привод по этому партномеру и поменять целиком.

2. Вариант. Поиск БУ вариантов, но изучение картинок в интернете подобных приводов на VAG моделях привело меня к таким заключениям, в этот партномер (8Z1819453B) входит три основных элемента:

1— сам механизм привода,

2— кронштейн крепления на корпусе

3— тяга на выходном валу привода, которая непосредственно двигает заслонки

И если позиции 2 и 3 индивидуальны для модели и места установки, то вот сам привод – является достаточно универсальным механизмом который много где еще применяется. По идее мне показалось достаточно найти только такой же привод (с такой же маркировкой BEHR V3267002 90.25843 30.93820) за недорого от любой VAG модели, не важно какой с ним кронштейн и тяга, и переставить на него свои.

3. Выяснить причину отказа и попробовать починить свой привод.

Ну как Вы понимаете начать я захотел с последнего варианта, рассуждая так, если ничего не получится тогда уж покупать будем.

1 Torx 20 (для снятия вещевого ящика)

2 Torx 15 (для снятия вентилятора и привода заслонок)

Имейте ввиду если у вас простая пряма отвертка под биты Torx 15 Вы не открутите все винты, под один винт нужен угловой Torx 15 или как в моем случае «гибкий» адаптер

3 Тонкие (часовые) плоские отвертки

4 Щетки, кисти, сжатый воздух

5 Смазка пластичная, нетокопроводная

Предварительно из ELSA выковыриваю мануал по демонтажу привода, там же указано что нужно снять и салонный вентилятор, хотя мне показалось что снять привод заслонок можно и без демонтажа вентилятора, все же подумал не лишним будет и его снять а заодно и почистить крыльчатку, а то ни разу за 6 лет владения не снимал его ни разу, к тому же на максимальных оборотах чувствовалась небольшая вибрация,

Ссылка на мануалы с облака.

Обратил внимание, что в мануале по монтажу привода заслонок указано, что новый привод идет в положении включённой рециркуляции, и я подумал, значит в этом есть какой-то смысл, возможно, по части удобства монтажа и т.д. в общем, на всякий случай, тоже перед началом работ решил перевести привод в положение рециркуляции. Для этого: включил зажигание, вентилятор отключил на 0, нажал рециркуляцию выждал пару секунд и выключил зажигание.

На снятии вещевого ящика не буду останавливаться. Это есть в мануале по снятию торпеды раздел 14

Сперва отсоединяем разъемы вентилятора, и привода заслонок, выводим жгуты проводов их зацепления на корпусе вентилятора, по правой стороне они просто выводятся из опоры а по левой необходимо перекусить хомут-стяжку.

Открутив 5 винтов чуть вытягиваем корпус вентилятора на себя и дальше начинаются танцы с попытками вынуть вентилятор, не так то это просто, по нижнему краю проходит планка от торпеды хоть она не особо жесткая, позволяет немного отогнуться все равно нужно корпус вентилятора подать вниз сместить чуть правее немного провернуть и выворачивать над этой планкой крыльчаткой вверх.

Печка Volkswagen Polo

Проблемы, связанные с эксплуатацией отопителей салона хорошо известны каждому российскому автовладельцу. Не обошли эти проблемы и автомобили Фольсваген Поло 5-го поколения. Проблемы с печкой начинают появляться после 5 – 7 лет интенсивной эксплуатации.

Сначала они связаны с появлением дополнительного шума во время включения вентилятора печки, неприятного запаха. Впоследствии могут ухудшиться показатели температуры нагнетаемого воздуха, отказать регулировки распределения воздушного потока. Критические неисправности типа отказа работы вентилятора печки и подогрева воздуха начинают появляться после 7-8 лет эксплуатации транспортного средства.

Принцип работы отопителя салона автомобилей Volkswagen Polo

Печка в автомобилях Фольксваген Поло седан конструктивно объединена в одной системе с кондиционером. Структурная схема системы кондиционера и отопления салона приведена на рисунке:

На этой схеме непосредственно к системе отопителя относятся вентилятор печки 6, заслонка 8, радиатор печки 9. Радиатор печки подогревается от контура системы охлаждения двигателя. Таким образом, температура воздуха, обогревающего салон, напрямую зависит от температуры охлаждающей жидкости двигателя.

Во время движения автомобиля через радиатор печки (при открытом вентиле) проходит нагретая охлаждающая жидкость. В зависимости от положения переключателя скорости вращения вентилятора печки мимо пластин радиатора проходит воздух из салона либо окружающей среды (также в соответствии с выбранной опцией). Нагретый воздух поступает через направленные заслонки в различные области салона.

Система отопления салона Фольксваген Поло, несмотря на относительную простоту исполнения, достаточно часто выходит из строя. В первую очередь это связано с тем, что в российских климатических условиях печка постоянно используется на протяжении как минимум полугода эксплуатации автомобиля в годовом цикле. Низкое качество дорожного покрытия, не соблюдение сроков регламентного обслуживания также уменьшают ресурс печки.

Признаки неисправности, возможные причины и действия по устранению неисправностей

Признаки неисправности	Причины неисправностей	Последовательность действий при ремонте
Вентилятор не работает при включении, печка не дует воздухом	Отказ предохранителей и реле, обслуживающих вентилятор печки, неисправность электропроводки, отказ электровентилятора печки, заклинивание вентилятора	Проверить реле и предохранители, проверить моторчик печки на предмет заклинивания, прозвонить вентилятор печки при помощи мультиметра, проверить проводку и контакты. Замена вентилятора печки.
Вентилятор дует плохо, обороты низкие, салон плохо отапливается	Неисправен вентилятор, он имеет большую степень износа втулок, засор салонного фильтра	Снять и заменить салонный фильтр, произвести регламентные работы вентилятора печки (заменить втулки, щетки, произвести смазку и др.)
Вентилятор дует нормально в соответствии с позицией переключателя скорости, воздух холодный, печка не греет	Неисправность крана переключения циркуляции воды в радиаторе, засорение радиатора	Промывка радиатора печки, замена крана, регулировка тяг
Вентилятор работает только на максимальной скорости, на средних и малых оборотах вентилятор не включается	Неисправен резистор (реостат) переключателя скоростей вентилятора печки	Замена реостата
Посторонние запахи в салоне	Подгорает электропроводка, заклинивает электровентилятор, засорен салонный фильтр, утечка антифриза в радиаторе	Проверить проводку, двигатель, герметичность радиатора, заменить фильтр, очистить корпус печки от посторонних жидкостей и конденсата.
Шумит печка при включении (пищит вентилятор)	Износ вентилятора печки, попадание посторонних предметов	Разборка конструкции печки, регламентные работы вентилятора печки.

Последовательность работ по обслуживанию системы отопления салона автомобилей Фольксваген Поло

Последовательность демонтажа органов управления и регулировки тяг.

Последовательность работ по демонтажу вентилятора печки.

Последовательность работ по демонтажу дополнительного резистора печки.

Восстановление работоспособности и замена неисправных узлов

В большинстве случаев работоспособность вентилятора печки можно восстановить. Для этого необходимо выполнить комплекс регламентных работ, связанных с чисткой, смазкой, заменой втулок и подшипников, щеток.

В случае, когда вентилятор печки восстановлению не подлежит, его следует заменить агрегатно. Можно приобрести недорогой бэушный вентилятор (код 6Q1819015G). Его цена около 2.000 рублей.

Чуть дороже будет стоить аналог (около 2.500 рублей). Его артикулы 6Q1819015H, 05991151, 664103.

Оригинальный вентилятор печки стоит приблизительно в два раза дороже.

Резистор печки, аналог, артикулы 6Q0959263A, 34370, 30934370 обойдется около 1.200 рублей (новый). Бывший в употреблении реостат приобретать нельзя. Он имеет ограниченный ресурс, и, возможно, к моменту покупки его практически выработал.

Если в результате серьезной неисправности или дорожно-транспортного происшествия конструкция отопителя салона Фольсваген Поло подлежит агрегатной замене (полностью), можно приобрести контрактный отопитель по цене от 10.000 рублей.

Общие рекомендации

Для того чтобы увеличить ресурс работы отопителя салона, необходимо:

• своевременно производить замену салонного фильтра;
• при появлении признаков увеличения постороннего шума вентилятора печки выполнить регламентные работы электродвигателя;
• следить, чтобы во время работы вентилятора в салоне отсутствовали посторонние запахи (при их появлении немедленно установить и устранить причину);

использовать в системе охлаждения двигателя только качественный антифриз во избежание засора радиатора печки продуктами накипи.

Система отопления и климата Поло седан

На автомобиле установлен отопитель салона жидкостного типа.
Радиатор отопителя объединен с системой охлаждения двигателя двумя шлангами, проходящими в моторном отсеке.

Радиатор помещен в пластмассовый кожух климатического блока, установленный под центральной частью панели приборов. Основные узлы отопителя:

— теплообменник (радиатор) 6 отопителя, предназначенный для нагревания поступающего в салон воздуха теплом охлаждающей двигатель жидкости;

вентилятор (воздухо нагнетатель) 11;

Для наглядности показано при снятых решетках короба воздухо притока и воздухозаборника.

— электродвигатель 12 вентилятора с возбуждением от постоянных магнитов, обеспечивающий регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера. Для получения различных значений частоты вращения вентилятора в цепи питания электродвигателя установлен блок дополнительных резисторов;

— заслонка 15 регулятора температуры воздуха, поступающего из отопителя в салон. От изменения ее положения зависит количество воздуха, проходящего через теплообменник отопителя, и наружного воздуха, проходящего в обход теплообменника;

— заслонки 2 распределения воздуха, поступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.

На автомобилях Volkswagen Polo седан установлена система кондиционирования компрессорного типа. Узлы отопителя и теплообменник испарителя кондиционера скомпонованы в одном блоке. Органы управления системой кондиционирования воздуха расположены на панели, общей с органами управления отопителем.

Компрессор установлен на блоке цилиндров двигателя и приводится во вращение поликлиновым ремнем. Компрессор обеспечивает циркуляцию хладагента в системе. Вал компрессора установлен в алюминиевой передней крышке корпуса на подшипниках и уплотнен со стороны шкива привода сальником. Шкив привода компрессора установлен на двухрядном шариковом подшипнике и при работающем двигателе постоянно вращается. Крутящий момент передается от шкива к валу компрессора через ведомый диск.

Если система исправна, во время включения кондиционера раздается щелчок — это прижимной диск муфты под действием электромагнита входит в зацепление со шкивом привода, и начинает вращаться ротор компрессора.

Но в процессе эксплуатации кондиционера могут возникнуть следующие неисправности компрессора.

1. Если при выключенном кондиционере муфта во время вращения издает посторонние звуки, греется или появляется запах гари, то, вероятно, начал разрушаться ее подшипник. В этом случае необходимо заменить подшипник. В некоторых запущенных случаях может потребоваться замена муфты компрессора в сборе или составляющих ее частей.

2. Если после включения кондиционера щелчка не слышно, то возможны следующие неполадки:

— произошла утечка хладагента, и система управления блокирует включение компрессора;

— вышел из строя датчик давления в системе;

— неисправности в электрических цепях системы управления;

— сгорела обмотка катушки электромагнита муфты;

— блок управления двигателем по какой-либо причине (высокая температура охлаждающей жидкости двигателя, высокие обороты двигателя) заблокировал включение компрессора.

3. Если муфта вращается легко и свободно, но при включении кондиционера отчетливо слышны посторонние шумы или даже глохнет двигатель, то, скорее всего, заклинил

компрессор. Внутренняя насосная часть компрессора ремонту не подлежит. В этом случае компрессор придется заменить.

4. И последний, самый неприятный вариант. Щелчок раздается, муфта легко вращает вал компрессора, а охлаждение воздуха в салоне не происходит. В этом случае компрессор работает вхолостую, ничего не перекачивая. Определить эту неисправность может только опытный специалист при наличии специального контрольно-диагностического оборудования.

Наиболее точно определить причину неисправности можно после полной диагностики в специализированном сервисном центре по ремонту автомобильных кондиционеров.

В нижней части задней крышки компрессора установлен клапан сброса аварийного давления. В случае роста давления в системе при отказе датчика давления или иных нештатных ситуациях, при превышении установленного максимума давления мембрана клапана разрушается и часть хладагента выбрасывается на улицу. Как правило, после этого аварийный клапан не обладает достаточной герметичностью. Поэтому после устранения причин, вызвавших рост давления и сброс хладагента, клапан подлежит обязательной замене.

При срабатывании клапана хладагент неожиданно выбрасывается сильными струями во все стороны. Для предотвращения травмирования людей его закрыли колпачком.
Конденсор (радиатор кондиционера) многопоточного типа расположен перед радиатором системы охлаждения двигателя. Он прикреплен с помощью кронштейнов к радиатору системы охлаждения. Соты конденсора изготовлены из плоских тонкостенных алюминиевых трубок с внутренними продольными перегородками для жесткости и наружным оребрением для улучшения теплообмена. Бачки алюминиевые, с фланцами для подсоединения трубопроводов и ресивера. По высоте бачки разделены на секции, поэтому, проходя через конденсор, поток хладагента несколько раз меняет направление. В конденсоре происходит конденсация паров сжатого компрессором хладагента и отвод выделяющегося при этом тепла в окружающий воздух.

При включении кондиционера блок управления двигателем включает цепь питания электрического вентилятора радиатора охлаждения двигателя, что улучшает теплообмен в конденсоре и снижает давление в системе кондиционера.

Не реже одного раза в год, лучше перед началом летней эксплуатации, промывайте оребрение А сот конденсора от налипшей грязи, пыли и противогололедных реагентов Б. Это улучшит теплообмен, снизит давление в системе и увеличит срок службы элементов системы.

Не применяйте для мойки конденсора моющие установки со струей воды под высоким давлением. Это может привести к повреждению В тонкостенных пластин оребрения. Даже при регулярной мойке необходимость замены конденсора возникает гораздо чаще, чем хотелось бы. Дело в том, что он первым принимает на себя поток противогололедных реагентов, грязи и камешков с дороги. А стенки трубок у него тоненькие. В большинстве случаев конденсор повреждается коррозией на третий-четвертый год эксплуатации.

Если в результате коррозии нарушится герметичность конденсора, то ремонтировать его себе дороже. Даже если мастеру аргоновой сварки удастся залатать дыру, то вскоре возможно появление течи в другом месте. Кстати, давление в системе в жаркие дни может доходить до 25-28 бар.

Кроме того, следует учитывать сложную структуру трубки конденсора: вдоль она разделена перегородками на каналы, поэтому велика вероятность, что после сварки часть каналов будет перекрыта. Соответственно упадет рассеиваемая мощность и ухудшится работа кондиционера, особенно в пробках и в жаркую погоду.

После каждого эксперимента с латанием конденсора нужно будет оплатить снятие-установку, сварку конденсора и заправку системы хладагентом. Так что лучше сразу установить новый конденсор. Вместо дорогого оригинального вполне можно купить более дешевый конденсор от авторизованных производителей запасных частей.

Испаритель расположен в блоке системы отопления и кондиционирования салона. Испаритель изготовлен из алюминиевых трубок с наружным оребрением для улучшения теплообмена. Проходя по трубкам испарителя, кипящий хладагент активно поглощает тепло

из воздуха, обдувающего наружную оребренную поверхность трубок. Воздух охлаждается и вентилятором подается в салон автомобиля.

При охлаждении проходящего через испаритель воздуха содержащиеся в нем водяные пары конденсируются.

Конденсат через дренажную трубку, подсоединенную к корпусу блока системы отопления.
. и выведенную наружу через пластиковый переходник в нижней части правой стороны моторного щита, сливается под днище автомобиля. При высокой влажности окружающего воздуха под автомобилем может образоваться лужа воды, что является косвенным признаком исправности системы кондиционирования.

В процессе эксплуатации автомобиля на влажной от конденсата наружной поверхности испарителя оседают частицы дорожной пыли и грязи.
Этот слой становится прекрасной средой для жизни и бурного размножения гнилостных бактерий и грибковых культур. Со временем в автомобиле появляется неприятный запах. Особенно сильно он ощущается в момент выключения кондиционера и во влажную погоду. Для того чтобы максимально снизить риск возникновения этой проблемы, при покупке нового автомобиля необходимо провести профилактическую обработку испарителя специальными химическими препаратами, регулярно заменять салонный фильтр и прочищать дренажную трубку. Если, несмотря на принятые меры, запах все же появился, обратитесь в специализированный сервис по ремонту автомобильных кондиционеров для дезинфекции или промывки испарителя. При очень сильном загрязнении испаритель придется заменить.

На боковой поверхности испарителя расположен фланец для крепления терморегулирующего клапана.

Терморегулирующий клапан блочного типа расположен в корпусе испарителя. Клапан прикреплен к трубопроводам и испарителю с помощью фланцевых соединений. Пройдя через дросселирующее отверстие в корпусе клапана, жидкий хладагент резко снижает свое давление и начинает кипеть. В корпусе клапана установлен регулирующий элемент изменяющий проходное сечение дросселирующего отверстия в зависимости от давления и температуры хладагента. Регулировочный элемент настраивается на заводе-изготовителе и в процессе эксплуатации регулировке не подлежит.

Ресивер-осушитель установлен на конденсоре с левой стороны и представляет собой разборный блок. Внутри корпуса находится фильтрующий элемент (картридж), заполненный гранулами осушителя (силикагеля). Проходящий через ресивер сжиженный хладагент очищается от возможных примесей, грязи и влаги. В верхней части корпуса ресивера расположено отверстие для замены фильтрующего элемента.

В случае ремонта или замены элементов системы кондиционирования, если она находилась в открытом состоянии (были сняты какие-либо узлы, разрушены трубопроводы и т.п.), картридж ресивера-осушителя подлежит замене. Иначе после заправки системы хладагент не будет осушаться и внутри системы могут образоваться кислоты, которые разрушат детали кондиционера изнутри.

Трубопроводы соединяют все элементы системы кондиционирования в единый герметичный контур. Трубопроводы и фланцы их крепления изготовлены из алюминиевых сплавов.
Оберегайте металлические участки трубопроводов от вмятин и перегибов. Любое сужение проходного сечения трубопровода приводит к снижению производительности системы.

Для соединения взаимоподвижныхэлементов системы трубопроводы на некоторых участках снабжены гибкими вставками из синтетических материалов.

В местах соединений отдельных элементов системы установлены уплотнительные кольца круглого сечения из неопрена. Во время ремонта системы при разъединении участков трубопроводов уплотнительные кольца подлежат обязательной замене. Резьбовые соединения трубопроводов затягивайте рекомендуемым моментом. Слабая или излишне сильная затяжка приводит к деформации уплотняемых поверхностей и утечке хладагента.

Сервисные клапаны для подсоединения диагностического и заправочного оборудования расположены на трубопроводах.

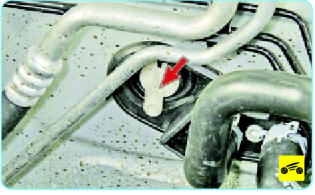

Так расположены на трубопроводах сервисные клапаны линий высокого А и низкого Б давления.
Клапаны закрыты резьбовыми колпачками для предохранения их от попадания грязи.

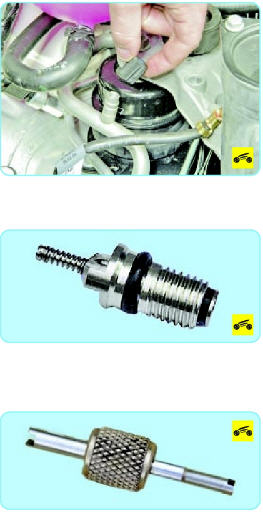

В клапанах установлены золотники, сходные по конструкции с золотниками шин колес, но отличающиеся от них размерами.

Для выворачивания и вворачивания золотников используется специальный ключ.

Проверять наличие хладагента в системе путем нажатия на золотники сервисных клапанов запрещено, так как после такой проверки золотник клапана может полностью не закрыться и произойдет утечка хладагента из системы!

Датчик давления установлен в моторном отсеке на трубопроводе линии высокого давления.

По сигналам датчика электронный блок управления двигателем отключает компрессор кондиционера при разгерметизации системы или аварийном повышении давления в ней с целью защиты компрессора от перегрузок.
Панель блока управления системой вентиляции, кондиционирования и отопления автомобиля установлена на консоли панели приборов.

Датчик температуры воздуха в салоне

расположен в лицевой панели блока управления, если на автомобиле установлена система климат-контроля. Для исключения неверных показаний значений температуры из-за влияния нагретых элементов панели датчик снабжен системой принудительного обдува. Система обеспечивает равномерный проток воздуха из передней части салона автомобиля через корпус датчика. Для нормального движения воздуха предохраняйте входное отверстие корпуса датчика от попадания каких-либо твердых частиц или жидкости. Особенно это касается случаев химической чистки салона. Во время уборки салона пылесосом категорически запрещается подносить всасывающий наконечник трубы пылесоса к входному отверстию датчика. При затрудненном протоке воздуха через корпус датчика нормальное функционирование системы автоматического управления климатом нарушается.

Датчик наружной температуры, хотя и расположен в передней части автомобиля за облицовкой радиатора в защищенном от солнечного излучения и вентилируемом месте, подвержен воздействию таких факторов, как теплый воздух от двигателя и излучение от нагретого асфальта. Поэтому его показания иногда могут быть несколько завышенными, особенно после долгого простаивания в пробках. Показания температуры наружного воздуха можно считать правильными при движении со скоростью не менее 40 км/ч в течение не менее 10 мин.
Для повышения эффективности работы системы управления климатом и более комфортного распределения воздушных потоков в салоне установлен датчик солнечной освещенности. В зависимости от степени нагрева салона лучами солнца по сигналам датчика потоки воздуха направляются в область головы или ног водителя и переднего пассажира. Датчик расположен на панели приборов возле стекла ветрового окна.

Хладагент. Система заправлена хладагентом HFC134a (R134a). В хладагент добавлено специальное масло для смазки компрессора. Категорически запрещено использовать в системе хладагенты и масла других типов.

В процессе эксплуатации автомобильного кондиционера периодически возникают ситуации, когда требуется обслуживание системы кондиционирования или ее ремонт. Для этого используется современное диагностическое и ремонтное оборудование. Самая распространенная ситуация — это разгерметизация системы и выход из нее хладагента.

Для обнаружения мест утечки используются высокочувствительные галогеновые течеис-катели со звуковой индикацией.

В некоторых сложных случаях применяется метод т.н. ультрафиолетовой диагностики герметичности системы автокондиционера.

Метод состоит в том, что в систему в микродозах вводится специальный краситель.

В местах микротечей краситель вместе с хладагентом постепенно выходит на наружную поверхность элементов системы.
Во время осмотра системы краситель начинает светиться (флюоресцировать) под действием ультрафиолетовых лучей специального светильника.
. и места утечки хладагента становятся видны.

Следует отметить, что краситель не оказывает никакого отрицательного воздействия на систему. Он может находиться в хладагенте и циркулировать по системе сколь угодно долго и сослужить свою службу только тогда, когда возникнет утечка.

После ремонта автокондиционера необходимо вакуумировать и заправить систему соответствующим хладагентом (R134a). Объем заправки автокондиционера для каждой модели автомобиля индивидуален.

Для проведения высококачественной заправки автомобильного кондиционера необходимы:

— прецизионные манометрические блоки со специальными соединительными наконечниками:

двухступенчатый вакуумный насос для полного удаления воздуха и водяных паров из системы;
— высокоточные (цена деления не более 5 г) весы для дозирования заправляемого хладагента.
В связи со специфическими особенностями ремонта системы кондиционирования в данном разделе описаны только работы по снятию и установке отдельных элементов и блока управления системой. Работы, связанные с заправкой системы хладагентом, следует проводить в специализированных сервисных центрах.

Система кондиционирования заправлена хладагентом под высоким давлением. Попадание жидкого хладагента на кожные покровы человека вызывает сильное обморожение, поэтому все работы, связанные с обслуживанием, ремонтом или демонтажем элементов системы кондиционирования, проводите по возможности в специализированных сервисных центрах, оборудованных профессиональным технологическим оборудованием. При проведении работ своими силами принимайте меры предосторожности.

На автомобиле применена система вентиляции приточно-вытяжного типа. Наружный воздух может поступать в салон через окна дверей при опущенных стеклах.

. и через решетку короба воздухо притока, расположенную перед ветровым стеклом в воздухозаборник. Воздух из воздухозаборника подается по воздуховодам в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, через нижние сопла корпуса отопителя.

Поступающий в автомобиль воздух с улицы очищается от частиц грязи и пыльцы в воздушном фильтре салона, размещенном в корпусе климатического блока.
Фильтрующий элемент воздушного фильтра надо заменять в соответствии со сроками выполнения профилактических работ Вытяжная вентиляция осуществляется через решетки, которые выполнены в задней облицовке багажника.

При размещении грузов в багажнике по возможности старайтесь не загораживать вентиляционные решетки, оставляйте небольшой зазор между багажом и панелью облицовки. Эффективная работа вытяжной вентиляции улучшает температурный режим в салоне и уменьшает образование конденсата на стеклах окон.

Со стороны улицы отверстия вытяжной вентиляции закрыты дефлекторами с лепестковыми клапанами, которые установлены в задней части кузова, в полости заднего бампера (вид со снятым задним бампером).

1. Хладагент представляет собой химический состав, требующий осторожного обращения во избежание причинения вреда здоровью.

2. Необходимо работать в хорошо проветриваемом помещении и избегать вдыхания паров хладагента.

3. При выполнении работ, связанных с разгерметизацией системы кондиционирования, необходимо всегда надевать защитные очки и оборачивать чистой тканью фитинги, клапаны и соединения.

4. Запрещается проводить сварочные работы на автомобиле вблизи узлов и трубопроводов системы кондиционирования.

5. Запрещается изгибать гибкие вставки трубопроводов (шланги) радиусом, меньшим четырех диаметров гибкой вставки.

6. Следует регулярно осматривать шланги на предмет появления трещин и потертостей.

7. Перед разъединением трубопроводов системы кондиционирования необходимо удалить из нее весь хладагент.

8. Отворачивать резьбовые соединения элементов системы надо медленно. Не приближайте лицо и руки к месту разъединения во избежание получения травмы при наличии в системе остатков жидкого хладагента.

9. При обнаружении во время разъединения трубопроводов давления в системе необходимо удалить из нее хладагент

10. После разъединения какого-либо участка надо немедленно закрыть отверстия колпачками или лентой. Это предотвратит попадание в систему влаги и грязи, которые мот вызвать выход из строя насосной части компрессора.
