Ремонт теплого пола при неисправности терморегулятора

Ваш теплый пол вдруг перестал греть или не включился сразу после укладки кафеля?

Терморегулятор теплого пола

Причин неисправностей теплого пола может быть всего две: терморегулятор, по какой-то причине не подает напряжение на нагревательный кабель и /или обрыв цепи нагревательного кабеля. В этой статье мы рассмотрим первую — не работает терморегулятор.

Терморегулятор.

Что такое терморегулятор и как он работает читайте здесь
Неисправность терморегулятора легко диагностировать. Обычно это может сделать любой, технически грамотный человек, умеющий пользоваться мультиметром.

Для диагностики терморегулятора, его нужно демонтировать.

Демонтаж терморегулятора теплого пола

ВАЖНО! Перед началом работ обязательно отключите питание терморегулятора, если он запитан через отдельный автомат или обесточьте всю квартиру, выключив входной рубильник или вывернув пробки.

Неисправность терморегулятора

Возможные неисправности терморегулятора и как как с ними бороться:

Терморегулятор не включается, на лицевой панели не загорается контрольная лампа или не включается дисплей.

В данном случае, сначала необходимо проверить, есть-ли питание на подводящих клеммах. Для этого, при отключенном питании, демонтируют терморегулятор из монтажной коробки, не отключая провода. Затем, включив питание, нужно проверить наличие напряжения на подводящих клеммах терморегулятора. Подводящие клеммы обозначены буквами N (ноль) и L (линия/фаза). Напряжение проверяется или с помощью мультиметра(тестера) – между подводящими клеммами или с помощью отвертки-пробника – на клемме L и, на всякий случай, на клемме N. По правилам, к клемме N должен подходить голубой провод (провод с голубой полосой), а к клемме L – белый или красный(коричневый) провод. Если на подводящих проводах нет напряжения – проблема не в системе теплого пола, а в проводке или в распределительном щите. Если Ваша диагностика выявила, что фазовый провод подходит на клемму N терморегулятора, так называемую «перефазировку» — необходимо поменять местами подводящие провода, отключив, предварительно, напряжение. «Перефазировка» может привести к выходу терморегулятора из строя.

Если питание присутствует и правильно расключено по фазам, а контрольная лампа или дисплей на терморегуляторе не включается – значит вышел из строя терморегулятор. Такая неисправность в «полевых» условиях не исправляется, проще заменить весь терморегулятор. Если еще не вышел гарантийный срок на терморегулятор, Вам должны поменять его по гарантии.

Терморегулятор включается, но не выходит в рабочий режим, на лицевой панели горит только зеленая лампочка или дисплей включается, но не высвечивается значок нагрева пола.

В данном случае, первичная проверка состоит в задании большей температуры, выкрутив колесико терморегулятора в сторону увеличения или выставив на дисплее температуру, заведомо превышающую текущую температуру в помещении (30-350). Если, в данном случае, терморегулятор не выйдет в рабочий режим, наверняка, потребуется замена терморегулятора.

При включении терморегулятора, красная лампочка на панели сразу меняет цвет на зеленый или моргает красным цветом, на дисплее высвечивается надпись о неисправности датчика температуры.

Вышел из строя датчик температуры. Заменить его вполне возможно самостоятельно, при условии изначально грамотного монтажа термодатчика в гофротрубку, выходящую в распределительную коробку. Для этого нужно, предварительно отключив питание, демонтировать терморегулятор, отключить провода термодатчика (как правило, это самые тонкие провода) подключенные к соответствующим клеммам на задней панели. Клеммы обозначаются словом «датчик» или «sensor» и могут располагаться отдельно от основной клеммной колодки. После отключения датчика можно проверить его сопротивление. Сопротивление термодатчиков разных производителей разное и находится в пределах 5-15 КОм (КилоОм). Электрическое сопротивление Вашего датчика указано в паспорте на терморегулятор. Следует иметь в виду, что некоторые бытовые тестеры не могут измерить электрическое сопротивление более 2 КОм.

Если сопротивление термодатчика соответствует паспортному, возможен плохой контакт в клеммах. Для проверки можно еще раз тщательно присоединить провода датчика к соответствующим клеммам. Терморегулятор должен заработать. Если этого не произошло – терморегулятор подлежит проверке в сервисном центре.
Если сопротивление датчика отличается от паспортного более чем на 20 % — термодатчик подлежит замене.
Так как датчик уже отключен от терморегулятора, Вам остается только вытянуть его из гофротрубки и заменить на новый. Новый датчик должен быть помещен в гофротрубку на ту же длину, на которую туда заходил прежний. Обращаю Ваше внимание на то, что термодатчик есть принадлежность терморегулятора, а не теплого пола и номинальное сопротивление датчиков разных производителей различается и датчики одного производителя могут не подходить к терморегулятору другого. Поэтому, при покупке отдельно термодатчика, обязательно уточните наименование Вашего терморегулятора и фирму-производителя.

Если по каким-то причинам, Вам не удалось самостоятельно заменить вышедший из строя термодатчик, наш мастер сделает это быстро и аккуратно или подскажет другие пути решения проблемы.

Терморегулятор выходит в рабочий режим, на лицевой панели горит красная лампочка или высвечивается значок нагрева на дисплее, а пол не нагревается.

В данном случае, скорее всего, произошел обрыв нагревательной жилы кабеля теплого пола. Разобраться в причинах вам поможет статья Почему не работает теплый пол?

Диагностировать обрыв можно следующим способом. От, предварительно обесточенного, терморегулятора отсоединяют провода, ведущие к системе теплого пола, и замеряют электрическое сопротивление между ними. Сопротивление должно соответствовать величине, указанной в паспорте на Ваш теплый пол. Если сопротивление стремиться к бесконечности и/или измеряется МегаОмами, к сожалению, у Вашего теплого пола действительно произошел обрыв нагревательной жилы. Наш мастер произведет ремонт обрыва, используя специальный инструмент и приспособления.

Если у Вас нет времени или возможности для изучения причин неисправности, просто позвоните по телефону 958-81-66 — мастер по ремонту теплого пола, Юрий Игоревич (СПб)

Теплосветло

c 9:30 до 21:30, без выходных

Группа товаров

Теплый пол не греет?

Укажите контактные данные в форме обратной связи или позвоните по тел. 458-45-67 с 9:30 до 21:30

Подробней о ремонтах — в разделе Ремонт теплого пола.

Советы по ремонту

Замена термостатов и датчиков Energy и SpyHeat на terneo

Термостаты Energy достаточно популярны в системах управления кабельным обогревом. В то же время средний срок службы терморегуляторов этого английского бренда (производятся в Китае) по нашим многолетним наблюдениям не очень высок – всего 3-5 лет. Помимо не очень большого срока службы есть и другие недостатки – это сложности при демонтаже и монтаже, не очень качественная пластмасса корпуса.

При замене терморегуляторов Energy всех моделей – ТК 02, 03, 04, 07, 08 возможна замена их на термостаты terneo (DS Electronics) terneo mex, st, pro и др. Параметры датчиков terneo и Energy полностью идентичны, поэтому замена термостатов может производиться без замены датчика, которую зачастую выполнить трудно из-за его неправильной установки.

Причиной перехода на термостаты terneo может быть предпочтение их по дизайну, совместимость с рамками Unica, более высокая надежность и пр.

Отметим, так же, что новые датчики DS по размерам существенно меньше, чем старые датчики Energy, что может быть очень полезно при замене старого датчика.

Термостаты ETL-308B, NLC-527 H, SpyHeat и др. производства Элтек Электроникс (Россия) также совместимы по выносному датчику температуры со всеми моделями terneo и также могут быть заменены на terneo с сохранением существующих датчиков.

Хотите восстановить работу теплого пола, сэкономить время и деньги? Узнайте стоимость ремонта в разделе Ремонт теплого пола

Пример ремонта теплого пола с заменой термостатов SpyHeat на terneo:

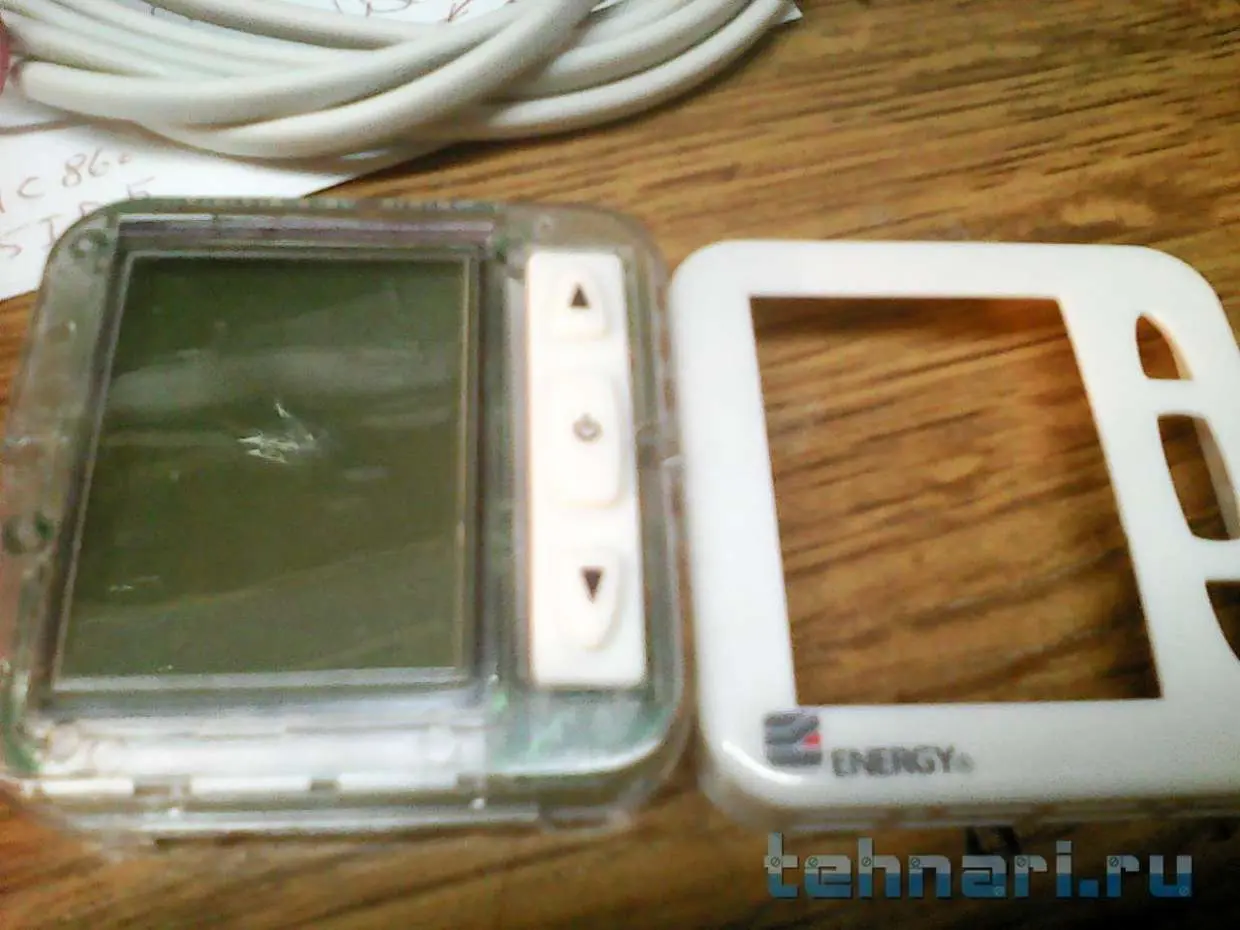

Как разобрать терморегулятор теплого пола энерджи

Взялся поковырять отказавший терморегулятор, интересен принцип работы, да и ценник на него за семь лет его работы вырос до 5 тыщ.

Гугель ничего не дал, пришлось рисовать схему от руки. Выяснилось, что вышел из строя стабилитрон на 50 вольт. Он выдавал 26 вольт и реле не срабатывало.
И вот пришли из Китая 10 штук за 150 рублей.

В процессе моих изысканий было вскрыто реле, оказалось подгоревшим. Видимо при неплотном прилегании контактов проскочила дуга.
Такого реле на АЛИ я не нашёл, Но можно подобрать другое 50-тивольтовое реле и вынести за пределы корпуса регулятора.

На место этого регулятора был куплен новый и он успешно трудится.

Но!через три дня вышел из строя терморезистор датчика. вставил вместо него родной от нового терморегулятора, а этот разобрал.
Его номинальное сопротивление 10 ком. А сейчас он в обрыве.

С терморезисторами от Китайских тестеров регулятор не работает, у них сопротивление или меньше, или больше чем 10 ком.
Вставил резистор на 10 ком и запустил терморегулятор.

Вот схемка от руки.

Последовательно с терморезистором на плате стоят два резистора по 22 ома (нарисованы в правом вехнем углу схемы). Если-бы они были килоомными, то можно было-бы применить иной терморезистор, а в данном случае и не знаю чё делать.
Может у кого есть советы? Буду благодарен.

Сломался регулятор тёплого пола? Можно заменить самому

Тёплый пол это надёжный и экономный источник тепла. Он служит десятилетиями, однако регулятор тёплого пола, как и любая электроника, иногда ломается. Как заменить старый регулятор на новый — читайте ниже.

Новый регулятор

Выберите модель нового регулятора и купите. Важно знать, что вместе с регулятором продаётся датчик температуры на проводе, которые подходит именно к этому регулятору. Регуляторы бывают механические, как на фото выше, либо электронные, с возможностью запрограммировать включение и выключение тёплого пола на любое время и с любой температурой.

Удаление старого регулятора

• Отключите автомат, подающий напряжение на линию, к которой подключен тёплый пол.
• Выньте неисправный терморегулятор из стены и отключите от него провода.
• Осторожно вытяните старый провод с датчиком из пола. Если он не поддаётся, придётся демонтировать часть пола и вынимать его оттуда.

Установка нового регулятора

• Размотайте новый провод с датчиком и аккуратно введите его вместо старого — как можно дальше внутрь пола, но не забудьте оставить запас 15 см, для подключения к регулятору.
• Подключите проводку к клеммам регулятора, в соответствии с маркировкой. Особенно внимательно следите, чтобы не подключить 220 Вольт в клеммы датчика (S — S на фото выше) — это сожжёт регулятор!
• Установите регулятор обратно в коробку и наденьте накладку. Включите питание и проверьте, работает ли тёплый пол. Готово!

Если делать всё аккуратно и без спешки, эта работа не вызовет трудностей даже у новичка. Главное опасайтесь напряжения (не забудьте его отключить) и подсоединяйте провода по схеме в инструкции к терморегулятору.

Инструкция по эксплуатации терморегулятора пола ENERGY TK02

Рис 4. Вид электронного регулятора

Включение терморегулятора пола

Нажмите и удерживайте в течение трех секунд кнопку ВКЛ/ВЫКЛ. (см. рис 4) — включится оранжевая подсветка, дисплей заработает в нормальном режиме. На дисплее отобразятся:

• — текущая t° поверхности пола — символ «растение»,
• — индикация нагрева — символ «огонь»
• — режим работы — символ «рука»

Установка значения t° терморегулятора Energy.

1. В нормальном режиме дисплея нажмите кнопку стрелочка вверх — загорится символ «рука», отобразится ранее установленное значение t° (заводская установка 25°С)
2. Нажатие кнопки «стрелочка наверх» увеличивает (стрелочка вниз — уменьшает) установленное значение t° на 0.5°С (при удержании кнопки более 2 секунд включается скоростной режим увеличения / уменьшения t°).
3. Дисплей возвращается в нормальный режим через 20 секунд после последнего нажатия любой кнопки.

Работа терморегулятора происходит по следующей схеме:

1. Если t° поверхности пола ниже установленного значения (заводская установка 25°С) — отображается текущее значение t° поверхности пола, загорается символ А,
2. подается питание к нагревательному кабелю и начинается процесс нагрева;
3. Если t° поверхности пола ниже значения 0°С — отображается значение LO, загорается символ «огонь», подается питание к нагревательному кабелю и начинается процесс нагрева;
4. Если t° поверхности пола выше установленного значения (заводская установка 25°С) -отображается текущее значение t° поверхности пола, символ «огонь» гаснет, питание нагревательного кабеля прекращается;
5. Если t° поверхности пола выше значения 40°С — отображается значение HI, символ «огонь» гаснет, питание нагревательного кабеля прекращается;
6. Если выносной датчик t° пола не подключен либо неисправен — на дисплее отобразится прочерк —, символ «огонь» гаснет, питание нагревательного кабеля прекращается.

Выключение терморегулятора.

В нормальном режиме дисплея нажмите и удерживайте в течение трех секунд кнопку ВКЛ. — дисплей гаснет, все кнопки, кроме ВКЛ/ВЫКЛ., блокируются, питание нагревательного кабеля отключается.

Так же вы можете посмотреть инструкцию по эксплуатации регулятора пола ENERGY TK03 Инструкция по эксплуатации терморегулятора Energy ТК03
