Инструкция по настройке реле давления воды

Число насосных станций и скважинных насосов в быту огромно. Многие собственники сами их ставят и обслуживают. Для запуска и остановки насосов на них используют реле давления воды.

Первичные настройки у реле давления воды не всегда могут подойти владельцам. Обсудим, как можно перестроить блок управления.

Первичные показатели

Блок сразу вешают на помпу. Для погружной помпы его нужно выбрать самому. Но в любом случае, блок уже отрегулирован при изготовлении.

Многие из них имеют следующие настройки пуска и остановки: 1,5 – 3,0 атмосферы. Но некоторые модели могут иметь меньшие величины.

Нижняя граница запуска не менее 1,0 бар, верхняя граница стопа, больше на 1,2 – 1,5 бара. В инструкции на станцию, нижняя установка пуска в работу может обозначаться как P, или РН.

Это значение может меняться. Разница между нижней и верхней границей срабатывания, может обозначаться, как ΔР (дельтаР). Этот показатель также регулируется.

Когда автоматику нужно перенастраивать?

Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:

• оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
• износ рабочего колеса помпы, не может нагнать воду до нужной силы;
• повышенный износ уплотнительных сальников, подсос воздуха;
• необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
• потребляющим воду механизмам требуется большее давление.

В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.

Подготовка к процессу

Прежде, чем проводить регулировку, следует устранить возможные неполадки, которые могли нарушить работу насосной станции. А также выполнить регламентные меры по обслуживанию насоса и аккумулирующего бака.

Проверить напор воздуха в воздушной камере расширителя. Накачано должно быть с таким же давлением или слабее на 10 %, как установленное для пуска помпы. Если будет меняться нижнее давление в ходе регулирования, то накачать с учетом нового значения.

Подкачивать воздух в расширитель нужно при отсутствии давления в водопроводе. Для чего следует обесточить помпу и слить воду через любой вентиль. Не закрывая вентиля, проверить, с какой силой накачан воздух в расширитель и накачать с учетом нового значения. При добавлении воздуха из водопровода будет выливаться часть воды — это допустимо. Накачать можно любым автомобильным насосом.

Выполнив техническое обслуживание станции и поправив давление воздуха в расширителе, можно перейти к перестройке регулировок.

Какие характеристики следует менять?

Простой блок управления имеет две изменяемые характеристики:

1. Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
2. Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы до 2,0 атм., повысится верхняя отсечка до 3,5 атм.

Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.

Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.

Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.

А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.

Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.

Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.

Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.

Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:

Ситуация	Регулируемые точки	Вариант переделки
Помпа долго работает не останавливаясь	Следует изменить верхнюю отсечку остановки помпы	1-й: понизить ΔР (точка пуска сохранится), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится
Вода слабо льется из крана	Следует поднять давление пуска, сохранить давление отключения	Сжать пружину Р, ослабить пружину ΔР, вернув прежнее значение
Сделать больше общий напор	Следует повысить давление включения	Сжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить
Сделать меньше общий напор	Следует снизить давление пуска	Ослабить пружину Р, верхняя отсечка так же понизится
Насос часто запускается, надо сделать реже	Следует повысить давление отключения	Сжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса)

Как правильно настроить блок?

Для регулировки блока нужны будут:

• отвертка с плоским окончанием для откручивания крышки,
• рожковый ключ или головка на 8 мм.

Если манометрический прибор не исправен или отсутствует, следует присоединить к водопроводу контрольный манометр, с диапазоном измерений от 0 до 6 атм., с шагом делений 0,1 или 0,2.

Спиралью меньшего размера, отстраивается разница в давлении, между пуском и отключением насоса. Может иметь рядом символ ΔР.

Как перенастроить блок:

1. Выявить фактические моменты запуска и остановки помпы, по манометру.
2. Решить, какие новые моменты следует установить, определить, нужно ли сохранить разницу ΔР между моментами запуска и остановки.
3. Если момент запуска не меняется, то выполняют перенастройку малой спирали ΔР. Если давление пуска стоит изменить, то начинается перенастройка с большой пружины Р, а потом переходят к настройке малой пружины.
4. Для повышения силы воды гайка крутится по ходу стрелки на часах, спираль сжимается. Для понижения, гайку крутить против хода часов, спираль ослабнет.
5. После 1 – 2 поворотов гайки, следует запустить помпу, чтобы узнать новые моменты срабатывания блока на пуск и остановку.
6. При получении необходимого момента пуска помпы переходят к изменению момента отсечки, вращая гайку малой спирали. Вращение по часовому ходу, на сжатие спирали, приводит к большему диапазону ΔР, против хода часов, на ослабление спирали, к меньшему диапазону ΔР.
7. После 1 – 2 полных поворотов гайки снова делают пробный пуск помпы, для определения новых моментов.
8. При установлении необходимых моментов следует так же убедиться, что помпа выключается в течение 5 секунд, при достижении верхнего момента отсечки, при всех закрытых вентилях.

Как регулировать в частном доме?

Регулировка блока, установленного в квартире, не отличается от настроек в частном доме. Но в частном доме, моменты пуска и отключения часто устанавливают выше, чем в квартире.

Это может быть обусловлено наличием второго этажа, оборудования на приусадебном участке, которому требуется более высокий напор.

Последствия не проведения необходимой регулировки

Если насос работает в диапазоне режимов, рекомендованных инструкцией, то никаких серьезных последствий для него не будет. Пользователи лишь могут испытывать определенные неудобства из-за слишком высокого или низкого напора.

Если станция работает за пределами установленных рекомендаций, например, длительно не отключается или очень часто включается — в этом случае станция испытывает повышенные нагрузки, которые приведут к преждевременному износу крыльчатки, электротехнической части установки. Насос мало прослужит и преждевременно сломается.

Полезное видео

О том, как настроить реле давления воды, расскажет видео:

Заключение

Перенастройку блока управления вполне по силам сделать самостоятельно. Для этого не нужны специальные инструменты. Если установка стала работать в нестандартном режиме, то в некоторых случаях перестройка реле обязательна.

В случае не уверенности в собственных умениях, надо пригласить мастера. Но его действия уже будут понятны для владельца станции, после прочтения этой статьи.

Реле давления воды для насоса – схема подключения

Содержание

В автоматизированной системе снабжения водой частного дома обязательно наличие предохранительного устройства – реле давления, которое срабатывает при определенных условиях. При изменении значений выше максимального и ниже минимального оно выключает и включает насос, который в свою очередь подает воду в гидроаккумулятор. О монтаже прибора в систему поговорим в этой статье.

1. Как устроен и работает прибор

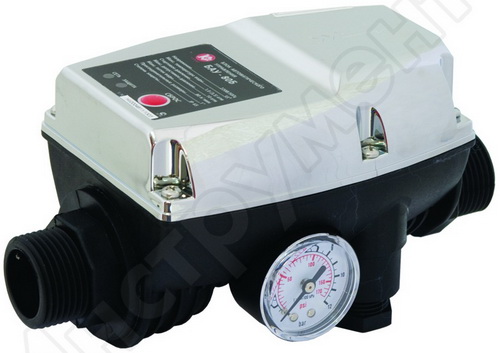

Конструкция всех моделей одинаковая, а форма, размер и дополнительные элементы, например, встроенный манометр, являются их характерными особенностями. Под пластиковой крышкой на металлическом основании установлены два регулятора в виде пружин разных размеров и клеммы, чтобы подключить прибор к электросети и насосному оборудованию (вдобавок иногда предусматривается заземление). Снизу устройства на крышке, которая закрывает мембрану и поршень, находится винт – благодаря ему осуществляется монтаж прибора к штуцеру.

Как работает устройство? Мембрана под действием давления воды в насосе начинает давить на поршень. Следствием этого процесса становятся действия контактов, которые находятся на специальной платформе. Они замыкаются или размыкаются – происходит включение или выключение насосного оборудования. Особую роль выполняют пружины, или пружинные регуляторы. За то, чтобы включился насос, т.е. за низкое давление, ответственна большая: когда давление в системе падает ниже установленного значения, она воздействует на платформу, опуская ее, и оборудование начинает работать. Далее платформа до определенного порога поднимается, после чего происходит размыкание контактов и выключение оборудования. Таким образом, малая пружина отвечает за разность значений давления.

2. Как подключить прибор в систему

Все измерительные и управляющие приборы: манометр и реле давления воды – подключаются максимально близко к гидроаккумулятору, обеспечивающему нужное давление в контуре. На практике они устанавливаются непосредственно на его выходной патрубок через штуцер на пять выходов. Два из них, самые маленькие, предназначены для предохранительного устройства (реле давления) и манометра, при условии что последний не предусмотрен конструкцией регулирующей арматуры. Еще два входа являются точками присоединения водопроводных труб, идущих к точкам потребления, и насосного оборудования. Последнее, пятое отверстие необходимо для монтажа всей арматуры непосредственно на гидроаккумулятор. Итак, для установки реле предусмотрено резьбовое отверстие диаметром, как правило, 1/4 дюйма, чтобы его можно было легко накрутить на штуцер. При этом в процессе монтажа может потребоваться достаточно места для дополнительной обвязки. Следует обращать внимание и на герметичность соединения: не лишней будет обработка места стыка фум-лентой.

В последнюю очередь реле давления воды для насоса подсоединяется к электросети. Для ввода электрокабеля к клеммным контактам в приборе предусмотрены два отверстия, через которые один провод уходит к насосу, а другой – непосредственно к розетке. Чтобы их подсоединить, аккуратно открывают корпус устройства с помощью отвертки или гаечного ключа. Во время работы с электроприборами следует помнить о правилах техники безопасности и приступать к подключению только при отключенных от сети проводах. Провод питания, идущий от прибора к розетке, пропускают в одно входное отверстие прибора, разделяют на жилы. Их может быть две или три: фаза, ноль и, если предусмотрено, заземление. Зачистив провод от заземления, закрепляют его к клеммам. Аналогично осуществляют подключение провода, идущего к насосу.

3. Настройка работы реле давления – о чем важно помнить

После установки в систему водоснабжения и подключения устройства к электросети можно приступить к его настройке и тестированию работы. Контролировать текущие показатели давления лучше всего записывая их с манометра. Основными задачами настройки является установка необходимых порогов верхнего давления и разности показателей давления. В каждой модели заводом-производителем установлены настройки – узнать их можно в техпаспорте прибора. Обычно для включения насоса ставится давление в среднем 1,5 бар и от 2,5 бар для его отключения. И хотя разброс небольшой, иногда и этого достаточно, чтобы обеспечить чрезмерную нагрузку на насосное оборудование и гидроаккумулятор. Если по этой или какой-то другой причине параметры не устраивают пользователя, их поправляют в зависимости от ситуации. Обычно эти параметры утверждаются на стадии расчета мощности водопроводной системы в целом с учетом мощности насосного оборудования.

Что значит настроить параметры?

В зависимости от ситуации можно изменить диапазон, повысить, а также понизить давление. Для этого отключают прибор от электросети и регулируют большой или малый пружинный регулятор. Первый на самом приборе схематично обозначен буквой Р и отвечает за работу реле давления, второй, обозначенный как ΔР, балансирует разницу давления в моменты включения и отключения. При помощи гаек на них можно ослабить или увеличить натяжение пружины. Делают обороты по часовой стрелке: чем их больше, тем сильнее степень ее сжатия, и, следовательно, тем выше значение. Для контроля значений записывают показатели манометра.

Какова последовательность настройки?

Сначала надо открыть любой кран, чтобы обеспечить отток воды из системы. Через некоторое время давление в системе начнет падать и опустится до отметки, когда сработает насос. В этот момент необходимо зафиксировать показатели давления на манометре. Затем кран закрывают, чтобы давление в системе восстановилось. Когда насос выключится, а давление достигнет максимальных параметров, их также фиксируют по прибору. Если по каким-то причинам показатели давления не соответствуют желаемым, подкручивают гайку большого регулятора: затягивая ее, увеличивают давление выключения, ослабляя – уменьшают, при этом диапазон срабатывания прибора остается неизменным. Чтобы добиться нужных показателей, повторяют эту последовательность.

О чем следует помнить, регулируя показатели давления?

Не следует закручивать гайку до конца, а также крутить ее за один раз более чем на один оборот.

Прежде чем повышать давление включения насоса, следует убедиться, что оборудование справится с этим пределом. В противном случае насос будет работать беспрерывно, а реле давления для гидроаккумулятора не сможет его отключить, так как заданный предел не будет достигнут.

И наконец, предельное рабочее верхнее давление не должно быть выше 80% от максимального, указанного производителем, иначе оборудование будет работать на пределе своих сил. Все эти нюансы следует учитывать, чтобы обеспечить бесперебойную и длительную работу системы водоснабжения в целом, не подвергая оборудование излишним нагрузкам и, как следствие, риску выхода его из строя.

Надеемся, что наша информация будет для вас полезной. Если вы решили собрать собственную систему водоснабжения, рекомендуем полезные материалы с нашего сайта. О выборе гидроаккумулятора вы можете прочитать в статье «Как выбрать гидроаккумулятор для систем водоснабжения 2016», о выборе насоса – «Как выбрать насосную станцию», а созданию системы в целом посвящен материал «Как собрать насосную станцию своими руками?». Выбрать модели оборудования и контролирующих приборов вы можете в нашем интернет-магазине. В соответствующих рубриках представлены модели разных производителей, а на странице слева создан фильтр подбора по техническим характеристикам – задавайте параметры и делайте выбор прямо сейчас.
