Инструкция по настройке реле давления воды

Число насосных станций и скважинных насосов в быту огромно. Многие собственники сами их ставят и обслуживают. Для запуска и остановки насосов на них используют реле давления воды.

Первичные настройки у реле давления воды не всегда могут подойти владельцам. Обсудим, как можно перестроить блок управления.

Первичные показатели

Блок сразу вешают на помпу. Для погружной помпы его нужно выбрать самому. Но в любом случае, блок уже отрегулирован при изготовлении.

Многие из них имеют следующие настройки пуска и остановки: 1,5 – 3,0 атмосферы. Но некоторые модели могут иметь меньшие величины.

Нижняя граница запуска не менее 1,0 бар, верхняя граница стопа, больше на 1,2 – 1,5 бара. В инструкции на станцию, нижняя установка пуска в работу может обозначаться как P, или РН.

Это значение может меняться. Разница между нижней и верхней границей срабатывания, может обозначаться, как ΔР (дельтаР). Этот показатель также регулируется.

Когда автоматику нужно перенастраивать?

Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:

• оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
• износ рабочего колеса помпы, не может нагнать воду до нужной силы;
• повышенный износ уплотнительных сальников, подсос воздуха;
• необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
• потребляющим воду механизмам требуется большее давление.

В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.

Подготовка к процессу

Прежде, чем проводить регулировку, следует устранить возможные неполадки, которые могли нарушить работу насосной станции. А также выполнить регламентные меры по обслуживанию насоса и аккумулирующего бака.

Проверить напор воздуха в воздушной камере расширителя. Накачано должно быть с таким же давлением или слабее на 10 %, как установленное для пуска помпы. Если будет меняться нижнее давление в ходе регулирования, то накачать с учетом нового значения.

Подкачивать воздух в расширитель нужно при отсутствии давления в водопроводе. Для чего следует обесточить помпу и слить воду через любой вентиль. Не закрывая вентиля, проверить, с какой силой накачан воздух в расширитель и накачать с учетом нового значения. При добавлении воздуха из водопровода будет выливаться часть воды — это допустимо. Накачать можно любым автомобильным насосом.

Выполнив техническое обслуживание станции и поправив давление воздуха в расширителе, можно перейти к перестройке регулировок.

Какие характеристики следует менять?

Простой блок управления имеет две изменяемые характеристики:

1. Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
2. Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы до 2,0 атм., повысится верхняя отсечка до 3,5 атм.

Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.

Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.

Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.

А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.

Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.

Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.

Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.

Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:

Ситуация	Регулируемые точки	Вариант переделки
Помпа долго работает не останавливаясь	Следует изменить верхнюю отсечку остановки помпы	1-й: понизить ΔР (точка пуска сохранится), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится
Вода слабо льется из крана	Следует поднять давление пуска, сохранить давление отключения	Сжать пружину Р, ослабить пружину ΔР, вернув прежнее значение
Сделать больше общий напор	Следует повысить давление включения	Сжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить
Сделать меньше общий напор	Следует снизить давление пуска	Ослабить пружину Р, верхняя отсечка так же понизится
Насос часто запускается, надо сделать реже	Следует повысить давление отключения	Сжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса)

Как правильно настроить блок?

Для регулировки блока нужны будут:

• отвертка с плоским окончанием для откручивания крышки,
• рожковый ключ или головка на 8 мм.

Если манометрический прибор не исправен или отсутствует, следует присоединить к водопроводу контрольный манометр, с диапазоном измерений от 0 до 6 атм., с шагом делений 0,1 или 0,2.

Спиралью меньшего размера, отстраивается разница в давлении, между пуском и отключением насоса. Может иметь рядом символ ΔР.

Как перенастроить блок:

1. Выявить фактические моменты запуска и остановки помпы, по манометру.
2. Решить, какие новые моменты следует установить, определить, нужно ли сохранить разницу ΔР между моментами запуска и остановки.
3. Если момент запуска не меняется, то выполняют перенастройку малой спирали ΔР. Если давление пуска стоит изменить, то начинается перенастройка с большой пружины Р, а потом переходят к настройке малой пружины.
4. Для повышения силы воды гайка крутится по ходу стрелки на часах, спираль сжимается. Для понижения, гайку крутить против хода часов, спираль ослабнет.
5. После 1 – 2 поворотов гайки, следует запустить помпу, чтобы узнать новые моменты срабатывания блока на пуск и остановку.
6. При получении необходимого момента пуска помпы переходят к изменению момента отсечки, вращая гайку малой спирали. Вращение по часовому ходу, на сжатие спирали, приводит к большему диапазону ΔР, против хода часов, на ослабление спирали, к меньшему диапазону ΔР.
7. После 1 – 2 полных поворотов гайки снова делают пробный пуск помпы, для определения новых моментов.
8. При установлении необходимых моментов следует так же убедиться, что помпа выключается в течение 5 секунд, при достижении верхнего момента отсечки, при всех закрытых вентилях.

Как регулировать в частном доме?

Регулировка блока, установленного в квартире, не отличается от настроек в частном доме. Но в частном доме, моменты пуска и отключения часто устанавливают выше, чем в квартире.

Это может быть обусловлено наличием второго этажа, оборудования на приусадебном участке, которому требуется более высокий напор.

Последствия не проведения необходимой регулировки

Если насос работает в диапазоне режимов, рекомендованных инструкцией, то никаких серьезных последствий для него не будет. Пользователи лишь могут испытывать определенные неудобства из-за слишком высокого или низкого напора.

Если станция работает за пределами установленных рекомендаций, например, длительно не отключается или очень часто включается — в этом случае станция испытывает повышенные нагрузки, которые приведут к преждевременному износу крыльчатки, электротехнической части установки. Насос мало прослужит и преждевременно сломается.

Полезное видео

О том, как настроить реле давления воды, расскажет видео:

Заключение

Перенастройку блока управления вполне по силам сделать самостоятельно. Для этого не нужны специальные инструменты. Если установка стала работать в нестандартном режиме, то в некоторых случаях перестройка реле обязательна.

В случае не уверенности в собственных умениях, надо пригласить мастера. Но его действия уже будут понятны для владельца станции, после прочтения этой статьи.

Насосная станция.Первый запуск.

Насосная станция.Первый запуск.

Как правильно запустить насосную станцию первый раз

Проведение полноценного водоснабжения в частном доме или на даче – это архиважная задача. Даже за гордом мы хотим получить максимальный комфорт и удобство, и нет никакого желания бегать с ведрами на колодец или колонку. Лучше всего приобрести для подведения воды к дому насосную станцию, цена ее вариабельна: есть и очень недорогие модели, а есть и профессиональные, которые позволят подавать воду под постоянным давлением, пригодным для подключения самой разной бытовой техники типа стиральной и посудомоечной машин.

Где установить насосную станцию

Если вы решили подключать насосную станцию, то в первую очередь надо решить, где ее установить. Тут необходимо соблюдать некоторые правила.

1. Станция должна стоять близ источника водозабора. За счет чего обеспечивается стабильная ее работа по забору воды. Если вы поставите насосную станцию слишком далеко от колодца, скважины, реки, озера, пруда, то она не сможет проводить водозабор полноценно и быстро выйдет из строя.

2. Место, где будет располагаться насосная станция должно быть сухим, хорошо проветриваемым и при этом теплым (если станция планируется к использованию круглогодично).

3. Недопустимо, чтобы агрегат прикасался к стенам или каким-то предметам.

4. Необходимо обеспечить полноценный и удобный доступ для ремонта и профилактического осмотра насосной станции.

5. Если ваша станция имеет поверхностный насос, то он создает очень большой шум при работе и это необходимо учитывать, выбирая место для установки аппарата.

В итоге мы имеем несколько способов установки насосной станции, исходя из всего, что сказано выше.

Первый вариант – это поставить станцию в доме. Необходимо подобрать отапливаемое помещение – отлично подойдет котельная с хорошей шумоизоляцией.

Если насосная станция небольшая и малошумная, то ее можно поставить в сенях, прихожей, коридоре, ванной, кладовой и так далее. Единственно что стоит учитывать: агрегат должен находиться как можно дальше от жилых помещений. Можно использовать для закрытия насосной станции специальными звукоизолирующими кожухами.

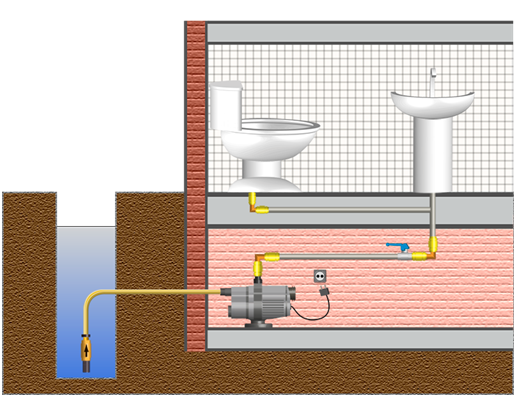

Второй вариант – это установка насосной станции в подвале.

Этот вариант установки самый популярный: подвал или цокольный этаж. Реже устанавливают под полом, оставляя доступ через технический люк к агрегату. Главное – необходимо сделать хорошую гидроизоляцию и поддерживать плюсовую температуру: градусник не должен показывать ниже нуля градусов по Цельсию.

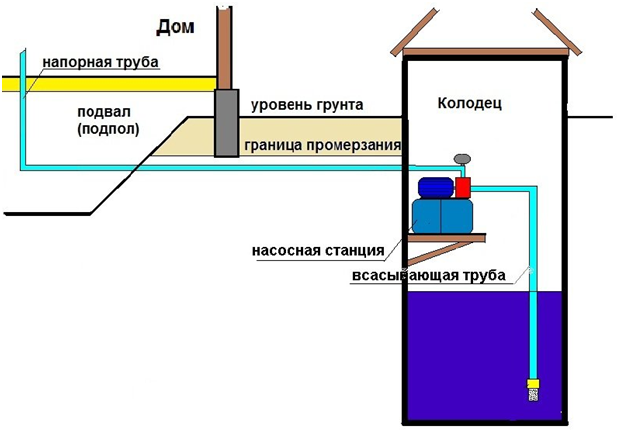

Можно поставить насосную станцию в колодце.

Будет необходимо установить специальную прочную платформу, которая должна быть надежно закреплена ниже уровня земли. При этом колодец необходимо обязательно утеплить сверху. Минус такой установки: сложность доступа для ремонта и профилактики оборудования.

Установка насосной станции в кессоне проводится, если источник воды расположен довольно далеко от дома.

Возле или вокруг водозабора ставится отдельное помещение небольшого размера – кессон. Лучше всего будет сделать его ниже уровня промерзания почвы, либо провести туда отопление. Сверху делается технический люк для обеспечения доступа к насосной станции. В этом случае можно провести полноценное водоснабжение с поверхностным насосом, даже при уровне водозабора около 10 метров.

Если насос у станции погружной, то шума он не издаёт практически никакого и беспокоиться о звукоизоляции нет смысла вообще. Сама станция ставится в любом отапливаемом помещении, а насос опускается в скважину. Такой вариант отлично подходит для дачного участка.

Как провести обвязку насосной станции

Обвязка насосной станции – это подключение оборудования к, собственно, системе трубопровода.

Для установки станции хоть в кессоне, хоть в доме применяется одна и та же схема. Точкой отправления будет подающий воду трубопровод, который прокладывается под землей, ниже уровня промерзания почвы. На него же обязательно нужно поставить фильтр глубокой очистки, который оборудован мелкоячеистой сеткой. После чего необходима установка клапан, который предотвратит обратный ток воды в трубе после отключения насоса.

Водопроводная труба присоединяется к насосу при мощи специальной муфты

Схема может изменяться как удобно и включаться не одна точка водозабора.

Как подключить насосную станцию к скважине

Чтобы смонтировать насосную станцию для скважины с поверхностным насосом с уровнем воды около восьми метров, нужно сделать кессон глубиной до двух метров. Если же насос применяется погружной, то в кессоне можно поставить и гидробак, и различное необходимое оборудование от реле, до системы автоматики.

За счет наличия реле давления происходит автоматический набор в напорный бак для воды. Оно включается при заданных показателях давления. Может помочь в том и блок управления, который некоторые «Кулибины» делают самостоятельно. Но, проще приобрести его уже готовый.

Работает он таким образом: реле дает старт и отключение аппарата, переключатель ответственен за подъем воды, датчики отлеживают уровень воды в гидроаккумуляторе: если уровень воды ниже одного из датчиков, то включается насос и бак наполняется, до того момента пока второй датчик не сработает, показывая его наполнение. Будет необходим трансформатор с небольшой мощностью, напряжение на конденсаторе не должно быть меньше 24 В.
В общем-то все довольно просто, но если вы не понимаете в электрике, то собирать автоматическое управление самостоятельно не стоит. Ту либо стоит пригласить специалиста, либо купить в магазине уже готовый вариант решения проблемы.

Как подключить станцию к системе центрального водоснабжения

Насосная станция необходима если в доме есть центральное водоснабжение с малым давлением или подачей воды по часам. При этом ее необходимо будет подключить к основному, центральному, водопроводу.

Необходимо провести трубу от гидроаккумулятора к трубе центрального водоснабжения. После заборная труба от насоса подсоединяется к гидробаку, а выходная труба идет на соединение к внутреннему водопроводу дома. После чего необходимо подключить насосную станцию к электросети.

Запустите систему и посмотрите, как она заработала, устраните недочеты, проведите необходимую регулировку оборудования.

Как правильно запустит насосную станцию

Прежде, чем торопиться и включать насосную станцию – проверьте гидробак. Давление в нем дает возможность стабильно функционировать всей системе. Если оно будет слишком высоким, то насосная станция начнет постоянно включаться, а это не лучшим образом сказывается на состоянии агрегата. Если же давление будет пониженное, «груша» начнет растягиваться и в итоге выйдет из строя. Потому в первую очередь проведите регулировку давления гидроаккумулятора и установите правильно его значение.

Прежде чем начать заполнять гидробак воздухом, убедитесь, что «груша» находится на своём месте и она пустая. Проверить давление внутри бака можно с помощью обычного автомобильного манометра. Обычно в гидроаккумуляторы воздух закачивают еще на производстве: если бак имеет объем 25 литров, его давление должно быть на уровне до 1,7 бар максимум и 1,4 бар минимум. Если гидроаккумулятор имеет объем от пятидесяти до ста литров, его давление может варьироваться от 1,7 бар до 1,9 бар.

При других показателях давления, воздух закачивается с мощью автонасоса и регулируется согласно вышеприведенным цифрам с помощью того же автоманомтера.

Для первичного пуска насосной станции необходимо:

· открыть пробку, которая прикрывает отверстие для воды (некоторые модели вместо пробки имеют вентиль);

· залить воду в насос и трубу до тех пор, пока вода не начнет изливаться;

· закрыть пробку или вентиль;

· подключить насосную станцию к электросети и включить;

· удалить оставшийся воздух с помощью открытия ближайшего крана к месту водозабора;

· после того, как станция проработает минуты 3-4 из открытого крана должна пойти вода, если ее нет, то отключите станцию от питания и снова залейте в насос и заборную трубу воду.

Как только насосная станция начала подавать воду в штатном режиме необходимо провести настройку всей автоматики. Бывает так, что необходимо изменить заводские настройки реле давления: нижних и верхних пороговых цифр.

Регулируем автоматику насосной станции:

· обесточьте аппарат и полностью слейте воду;

· открутите крышку с реле давления;

· запустите насос, чтобы вода начала заполнять гидроаккумулятор;

· после того как он заполнится запишите значения давления, что показал манометр – это верхняя граница;

· откройте самый дальний кран от скважины или колодца, как только включится насос – смотрите на манометр – это нижнее пороговое значение давления;

· отнимет эти две цифры и получите разницу между ними.

Обычно верхнее давление равняется цифре 2,7 бар, а нижнее составляет 1,3 бар. Разница между ними равно – 1,4 бар. Если у вас вышла именно цифра между верхней и нижней границами давления, то перенастраивать ничего не надо. Так как если вы увеличите или уменьшите эти значения, то станция начнет работать в асимметричном режиме и узлы ее быстро будут изнашиваться, что приведет к выходу из строя и ремонту. Также напор воды может быть нестабильным, что не приведет ни к чему хорошему.

Если есть необходимость увеличить давление, то подтяните гайку, которая находится на малой пружине, а если давление надо снизить – отпустит ее.

Также стоит обратить внимание на то, как вытекает вода из самого дальнего крана – если напор слабый, то давление совершенно точно надо поднять. Гайка затягивается на отключенном агрегате, после чего проводятся обязательные повторные замеры нижней и верхней границ давления и при необходимости регулировка повторяется.

Без необходимости не стоит влезать в работу насосной станции, особенно если у вас нет опыта в ее настройке. Тут лучше обратиться в сервисный центр или мастерскую, где специалисты отрегулируют все необходимые показатели насосной станции.

Если же вы доверили ее установку профессионалам, то при пробном запуске они проведут необходимые замеры и регулировку самостоятельно.

Качественные насосные станции, который выпускаются ведущими отечественными и зарубежными производителями, не требуют вмешательства в их работу, так как полноценная настройка проводится еще на стадии заводской сборки как самой насосной станции, так и гидроаккумулятора.

Материал подготовил мастер Роман специально для клиентов интернет-магазина Левша.РФ
