Трубы KAN-therm
Система KAN-therm для монтажа напольного и настенного отопления поставляет достаточно широкий ассортимент труб как диаметров, так и видов. Это позволяет оптимально технически и экономически подобрать решения, чтобы выполнить все требования клиентов.
Для обустройства системы напольного отопления в Системе KAN-therm можно применить два вида пластмассовых труб: полиэтиленовые трубы PE-Xc, PE-RT и PE-RT Blue Floor с антидиффузионным покрытием или многослойные трубы, PE-RT/Al/PE-RT с алюминиевым слоем.
В зависимости от желаемой тепловой производительности системы напольного отопления, используются трубы диаметром Ø12 — 26 мм. Трубы доступны в бухтах 100-600 м.
Использование труб, поставляемых на барабанах или в бухтах 600 м, позволяет делать быструю и удобную укладку труб для «теплого пола» способом «змея» или «спираль», без скручивания вокруг оси. Скручивание труб вокруг оси влечет за собой такие явления. как пружинистость, тенденцию к отставанию от поверхности и , соответственно, большие усилия для крепления труб к поверхности.
Для легкого монтажа труб в свитках или на барабанах, система KAN-therm поставляет также специально предназначены для того устройства, такие как устройство для разматывания труб в бухтах и станок для труб на барабанах.
Трубы KAN-therm для отопления
Система KAN—therm для напольного и стенового отопления предоставляет весьма широкий ассортимент типов труб в большом диапазоне диаметров. Это способствует оптимальному подбору технического и экономического решения, которое сможет удовлетворить все требования заказчиков.
Для выполнения напольного и настенного отопления в Системе KAN-therm можно применять два вида полимерных труб для отопления : полиэтиленовые трубы PE-Xc, PE-RT и PE-RT Blue Floor с антидиффузионной защитой или многослойные трубы PE-RT/Al/PE-HD или PE-RT/Al/PE-RT с алюминиевым слоем.
В зависимости от требуемой тепловой мощности напольного отопления применяются трубы с диаметрами Ø12 — Ø26 мм.
В случае стенового отопления используются трубы с диаметрами Ø12 — Ø14 мм, которые заделываются штукатурным раствором, специально предназначенным для этих работ.

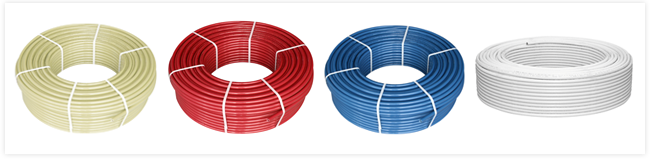

Трубы полимерные для отопления поставляются в бухтах по 100-200 м или на бобинах по 600-1000 м в зависимости от диаметра трубы.
Использование труб на бобинах или в бухтах по 600 м позволяет быстро и легко формировать греющий контур без перекручивания труб вдоль оси. Перекручивание труб ведет к увеличению упругих деформаций, к тенденции отставания трубы от пола и к росту физических усилий, необходимых для их фиксации.
С целью облегчения укладки труб, поставляемых в больших бухтах или на бобинах, Система KAN—therm поставляет также специально предназначенное для этого оборудование, такое как подставки под бобины и размотчики для труб в бухтах.
Трубы PE-RT и PE-Xc
Система KAN-therm Push предлагает два вида полиэтиленовых труб с близкими параметрами работы – PE-RT (тип II) и PE-Xc. Характеризуется широким диапазоном диаметров – от 12 до 32 мм.
PE-RT
трубы PE-RT производятся из полиэтилена (Dowlex 2388) с повышенной стойкостью к высокой температуре (PolyEthylene of Raised Temperature Resistance). Благодаря его уникальной молекулярной структуре, трубы имеют превосходные механические свойства и высокую прочность при высоких температурах.
Ввиду своей необыкновенной гибкости, обусловленной свойствами материала, трубы легко укладываются даже при низких температурах. Исключительная устойчивость к температуре и давлению определяет высокую долговечность трубопроводов
PE-Xc
трубы PE-Xc производятся из полиэтилена высокой плотности и подвергаются процессу молекулярной сшивки потоком электронов (метод «c» физический метод, без воздействия химикатов). Такая сшивка структуры полиэтилена позволяет получить высокую стойкость к термической и механической нагрузке
Оба вида труб имеют защитный слой (покрытие EVOH), препятствующий проникновению (диффузии) кислорода в теплоноситель через стенку трубы. Трубы с защитой EVOH имеют универсальный характер – их можно использовать как в системах отопления, так и в водоснабжении.
Конструкция труб PE-RT или PE-Xc KAN-therm Push
Трубы KAN-therm
Cистема KAN-therm включает в себя очень богатый ассортимент труб для теплого пола и настенного отопления. Это позволяет подобрать оптимальные решения как с точки зрения технической, так и экономической с целью максимального удовлетворения всех требований клиента.
Для монтажа системы напольного отопления в Системе KAN-therm применяют два вида пластмассовых труб: полиэтиленовые трубы PE-Xc, PE-RT и PE-RT Blue Floor с антидиффузионным покрытием или многослойные трубы PE-RT/Al/PE-HD или PE-RT/Al/PE-RT с алюминиевым слоем.
В зависимости от требуемой тепловой мощности напольного отопления, применяются трубы для «теплого пола» диаметром Ø12 — 26 мм. Трубы доступны в бухтах или бобинах длиной 100-600 м.
Использование труб на барабанах или в свитках 600 м делает возможным быструю и легкую укладку змеевиков, без скручивания вдоль оси. Скручивание труб вдоль оси приводит в неплотной укладке труб на поверхности и применение особых усилий для крепления труб.
Использование труб на барабанах или в бобинах 600 м позволяет быстро и легко формировать греющий контур без перекручивания труб вдоль оси. Перекручивание труб вдоль оси ведет к росту упругих деформаций, к отставанию трубы от пола и возрастанию физических усилий, необходимых для их фиксаций. С целью надежного закрепления бобин следует применять подставки.
Для легкого монтажа труб в бобинах или на барабанах, система KAN-therm поставляет также специально предназначены для того устройства, такие как устройство для развертывания труб в бобинах и подставкак для труб на барабанах.
Трубы
Для производства труб (тонкостенных, со швом) и соединителей используется низкоуглеродистая сталь (RSt 34-2) материал номер 1.0034 в соотв. PNEN 10305-3., оцинкованная снаружи гальваническим способом (Fe/Zn 88) с дополнительной пассивацией слоем хрома. Слой цинка толщиной 8-15 мкм наносится методом горячего цинкования, что обеспечивает надежное сцепление его со стенкой трубы даже в процессе сгибания. На время транспортировки и складирования трубы дополнительно защищаются изнутри масляным покрытием, нанесенным термическим способом.
Размеры, удельная масса, водоемкость труб KAN-therm Steel:
| Трубы KAN-therm Steel | ||||||
| DN | Наружный диаметр × толщина стенки | Толщина стенки | Внутренний диаметр | Удельная масса | Количество трубы в отрезке | Водоемкость |
| [мм × мм] | [мм] | [мм] | [кг/м] | [м] | [л/м] | |
| 10 | 12 x 12 | 1,2 | 9,6 | 0,350 | 6 | 0,072 |
| 12 | 15 × 1,2 | 1,2 | 12,6 | 0,409 | 6 | 0,125 |
| 15 | 18 × 1,2 | 1,2 | 15,6 | 0,498 | 6 | 0,192 |
| 20 | 22 × 1,5 | 1,5 | 19,0 | 0,759 | 6 | 0,284 |
| 25 | 28 × 1,5 | 1,5 | 25,0 | 0,982 | 6 | 0,491 |
| 32 | 35 × 1,5 | 1,5 | 32,0 | 1,241 | 6 | 0,804 |
| 40 | 42 × 1,5 | 1,5 | 39,0 | 1,500 | 6 | 1,194 |
| 50 | 54 × 1,5 | 1,5 | 51,0 | 1,945 | 6 | 2,042 |
| 60 | 66,7 × 1,5 | 1,5 | 63,7 | 2,41 | 6 | 3,187 |
| 65 | 76,1 × 2,0 | 2,0 | 72,1 | 3,659 | 6 | 4,080 |
| 80 | 88,9 × 2,0 | 2,0 | 84,9 | 4,292 | 6 | 5,660 |
| 100 | 108 × 2,0 | 2,0 | 104,0 | 5,235 | 6 | 8,490 |
Тонкостенная стальная труба KAN-therm Steel оцинкована снаружи. Оцинкованное покрытие выполняет защитную функцию в случае кратковременного контакта с водой. При длительном воздействии влаги, тонкостенная стальная труба долна быть дополнительно гидроизорирована.
