Клапаны комбинированные балансировочные БРОЕН Dynamic для систем отопления
Клапаны балансировочные Broen Ballorex Dynamic — устройства комбинированного динамического типа, которые выполняют функцию автоматической настройки расхода. Они разработаны для применения в однотрубных отопительных сетях, коммуникациях теплоснабжения, других системах.
Клапаны балансировочные рассчитаны на эксплуатацию с такими носителями, как вода, составы с основой из гликолей (до 50%). При установке электроприводов приборы функционируют в качестве двухходовых регулирующих клапанов.
Материалом производства корпуса служит латунь.
Ограничение рабочих температур — +120 °С.
Рабочее давление — 25 бар.
Артикул | Тип | Диаметр, мм | Тип присоединения | Давление | Пропускная способность, м3/ч | В наличии |
4360000S-000001 подробнее | Dynamic 15S | 15 | Резьбовое | 25 бар | 0,03-0,45 | по запросу |
4360000H-000001 подробнее | Dynamic 15H | 15 | Резьбовое | 25 бар | 0,3-1,4 | по запросу |
4360000L-000001 подробнее | Dynamic 15L | 15 | Резьбовое | 25 бар | 0,034-0,118 | по запросу |
4460000S-000001 подробнее | Dynamic 20S | 20 | Резьбовое | 25 бар | 0,32-0,882 | по запросу |
4460000Н-000001 подробнее | Dynamic 20H | 20 | Резьбовое | 25 бар | 0,835-2,221 | по запросу |
4560000Н-000001 подробнее | Dynamic 25H | 25 | Резьбовое | 25 бар | 1,35-3,172 | по запросу |
4560000S-000001 подробнее | Dynamic 25S | 25 | Резьбовое | 25 бар | 0,9-2,160 | по запросу |
4660000Н-000001 подробнее | Dynamic 32H | 32 | Резьбовое | 25 бар | 2,86-5,72 | по запросу |
4760000S-000001 подробнее | Dynamic 40S | 40 | Резьбовое | 25 бар | 3,6-7,5 | по запросу |
4860000Н-000001 подробнее | Dynamic 50H | 50 | Резьбовое | 25 бар | 5,18-12,66 | по запросу |
Комбинированные динамические (автоматические) балансировочные клапаны БРОЕН Dynamic
ОБЛАСТЬ ПРИМЕНЕНИЯ
• системы теплоснабжения вентиляционных приточных установок;
• системы тепло- и холодоснабжения фанкойлов;
• однотрубные системы отопления;
• системы отопления типа «теплый пол» .
ПРЕДНАЗНАЧЕНИЕ
Комбинированный балансировочный клапан БРОЕН Dynamic выполняет
функцию автоматического ограничителя расхода, а при установке на
него управляющего электропривода дополнительно реализует функцию
регулирующего клапана . Предназначен для работы в системах отопления
и охлаждения, а также системах тепло- и холодоснабжения с водой или
водным раствором этилен — или пропиленгликоля с концентрацией не
более 50% .
Автоматический ограничитель расхода и регулирующий клапан
При работе с управляющим электроприводом клапан
работает в качестве двухходового регулирующего клапана,
обеспечивая требуемый расход по сигналу управляющего
контроллера . Регулирование расхода происходит путем
изменения положения регулировочного штока клапана .
При этом обеспечивается автоматическое поддержание
расчетного расхода на полностью открытом клапане
независимо от изменения располагаемого напора в
системе .
Автоматический ограничитель расхода
Без управляющего электропривода клапан БРОЕН
Dynamic работает только в качестве автоматического
ограничителя расхода . Расчетный расход на клапане
выставляется посредством идущего в комплекте
регулировочного ключа по показаниям штатного
расходомера, подключаемого к измерительному порту
клапана . При этом расчетный расход не будет превышен
ни при каких изменениях располагаемого напора в
системе .
условный проход Dn 15-50;
условное давление Pn 25 бар;
максимальное давление при проведении гидравлических испытаний 40 бар;
диапазон допустимых значений рабочей температуры -20…120 °c;
диапазон допустимых значений перепада давления на клапане 0,3 . .4 бар;
внутренняя цилиндрическая резьба;
диапазон поддерживаемых значений расхода .
Артикул | Исполнение | Наименование | Присоединение | Расход (л/ч) | ||||||||
4360000L-000001 | Dn15L | БРОЕН Dynamic — Low flow | rp1/2»xrp1/2’’ | 36-118 | ||||||||
4360000s-000001 | Dn15s | БРОЕН Dynamic — standard flow | rp1/2»xrp1/2’’ | 90-450 | ||||||||
4360000H-000001 | Dn15H | БРОЕН Dynamic — High flow | rp1/2»xrp1/2’’ | 300-1400 | ||||||||
4460000s-000001 | Dn 20s | БРОЕН Dynamic — standard flow | rp3/4”xrp3/4” | 320-882 | ||||||||
4460000H-000001 | Dn20H | БРОЕН Dynamic — High flow | rp3/4”xrp3/4” | 835-2221 | ||||||||
4560000s-000001 | Dn25s | БРОЕН Dynamic — standard flow | rp1»xrp1» | 900-2160 | ||||||||
4560000Н-000001 | Dn25Н | БРОЕН Dynamic — High flow | rp1»xrp1» | 1600-3300 | ||||||||
4660000Н-000001 | Dn32Н | БРОЕН Dynamic — High flow | rp 11/4”xrp11/4» | 1600-4500 | ||||||||
4760000Н-000001 | Dn40Н | БРОЕН Dynamic — High flow | rp11/2”xrp11/2’’ | 2500-7500 | ||||||||
4860000Н-000001 | Dn50Н | БРОЕН Dynamic — High flow | rp2”xrp2» | 3800-12500 |
Независимо от параметров системы в которой установлен клапан БРОЕН Dynamic, обеспечивается регулирование
расхода пропорционально степени открытия клапана на всем рабочем диапазоне (рис . 34) . В данном случае
речь ведется о максимальном (расчетном) расходе, который должен поддерживаться постоянным, независимо
от изменения давления перед клапаном . С этой задачей справляется сам клапан БРОЕН Dynamic . При установке
электропривода расход на клапане может меняться в диапазоне от нулевого значения до расчетного в
зависимости от величины управляющего сигнала, иными словами, клапан дополнительно начинает работать
в качестве регулятора температуры подогреваемого воздуха за счет изменения циркуляции в контуре
калорифера .
Другая отличительная особенность клапана БРОЕН Dynamic заключается в применении измерительной
диафрагмы на основе сопла Venturi, позволяющей создать большой перепад давления между портами высокого
и низкого давления и обеспечить точность измерений с погрешностью, не превышающей +/-3%, даже на малых
расходах . В отличие от систем, гидравлически увязанных посредством ручных балансировочных клапанов,
системы с установленными комбинированными балансировочными клапанами не требуют трудоемкой
процедуры гидравлической увязки системы . Клапаны БРОЕН Dynamic исключают влияние различных участков
системы друг на друга и обеспечивают зональную регулировку, будучи однократно настроенными на требуемый
расход . Для определения расхода необходимо всего лишь подключить расходомер к измерительному порту
клапана, выбрать в памяти устройства типоразмер клапана на котором производится измерение . Далее
значение текущего расхода в режиме реального времени будет отображаться на дисплее расходомера . В
основе метода определения расхода на клапане лежит принцип Бернулли . Для обеспечения большого перепада
давления на измерительной диафрагме используется комбинация цилиндрического и конического участков . В
цилиндрической части сопла поток притормаживается перед входом в суженную коническую часть, создавая
область повышенного давления . В конической части поток жидкости расширяясь, ускоряется . При этом
создается область пониженного давления . Контрольные точки в которых производится измерение давления,
расположены таким образом, чтобы обеспечить максимальный перепад давления между ними . Использование
сопла Venturi в основе измерительной диафрагмы обеспечивает высокую точность измерения расхода, даже на
малых расходах которые в состоянии поддерживать клапан . Расход Q (м3/ч) вычисляется расходомером исходя
из значения снимаемого перепада давления ∆Psignal (бар) и параметра пропускной способности измерительной
диафрагмы Kvs (м3/ч), являющегося указанной в каталоге табличной величиной .
Корпус | латунь Dr cW602n cuZn36Pb2as | |||||
Картридж | полисульфон PPs | |||||
Уплотнения | этиленпропилендиеновый мономер ePDM | |||||
Мембрана | усиленный этиленпропилендиеновый мономер ePDM |
АРТИКУЛ ДЛЯ ЗАКАЗА ПРОДУКЦИИ
Клапан в сборе (корпус, картридж, ключ преднастройки)
Артикул | Исполнение | Присоединение | Расход (л/ч) | Габаритные размеры (мм) | |||||
A | B | C | D | ||||||
4360000L-000001 | Dn15L | rp1/2»xrp1/2» | 36-118 | 76 | 35 | 95 | 44 | ||
4360000s-000001 | Dn15s | rp1/2»xrp1/2» | 90-450 | 76 | 35 | 95 | 44 | ||
4360000H-000001 | Dn15H | rp1/2»xrp1/2» | 300-1400 | 76 | 35 | 95 | 44 |
Артикул | Исполнение | Присоединение | Расход (л/ч) | Габаритные размеры (мм) | |||||||||
A | B | C | D | ||||||||||
4460000s-000001 | Dn20s | rp3/4”xrp3/4” | 320-882 | 83 | 49 | 120 | 55 | ||||||
4460000H-000001 | Dn20H | rp3/4”xrp3/4” | 835-2221 | 83 | 49 | 120 | 55 | ||||||
4560000s-000001 | Dn25s | rp1’’xrp1’’ | 900-2160 | 81 | 56 | 127 | 71 | ||||||
4560000Н-000001 | Dn25Н | rp1»xrp1» | 1600-3300 | 81 | 56 | 127 | 71 | ||||||
4660000Н-000001 | Dn32Н | rp 11/4”xrp11/4» | 1600-4500 | 87 | 72 | 154 | 82 | ||||||
4760000Н-000001 | Dn40Н | rp11/2”xrp11/2» | 2500-7500 | — | 212 | 189 .5 | 109 .5 | ||||||
4860000Н-000001 | Dn50Н | rp2”xrp2» | 3800-12500 | — | 210 | 195 | 110 .5 |
КОМЛЕКТУЮЩИЕ
Артикул | Исполнение | Описание | |||||||
43600000-000001 | Dn015 | Корпус клапана с заглушкой | |||||||
44600000-000001 | Dn020 | ||||||||
45600000-000001 | Dn025 | ||||||||
46600000-000001 | Dn032 | ||||||||
47600000-000001 | Dn040 | ||||||||
48600000-000001 | Dn050 | ||||||||
436000LL-000001 | Dn015 L | ||||||||
436000ss-000001 | Dn015 s | ||||||||
436000HH-000001 | Dn015 H | ||||||||
446000ss-000001 | Dn020 s | ||||||||
446000HH-000001 | Dn020 H | Картридж с регулирующей мембраной | |||||||
456000НН-000001 | Dn025 Н | ||||||||
466000НН-000001 | Dn032 Н | ||||||||
476000НН-000001 | Dn040Н | ||||||||
486000НН-000001 | Dn050Н | ||||||||
43600011 43600012 | Dn015-050 | Аналоговый привод с питанием 24 В, сигнал 0-10 В 2-х позиционный привод с питанием 230 В | |||||||
43600013 | 2-х позиционный привод с питанием 24 В | ||||||||
83504006-000003 | Dn 15 x 15 | ||||||||
83504007-000003 | Dn 15 x 18 | ||||||||
84504006-000003 | Dn 20 x 15 | ||||||||
84504007-000003 | Dn20 x 18 | Пресс-фитинги (набор из 2-х шт .) | |||||||
84504008-000003 | Dn 20 x 22 | ||||||||
85504009-000003 | Dn 28 х 28 | ||||||||
86504010-000003 | Dn 35 х 35 | ||||||||
43500200-001003 | Dn015 | Дренажный порт высокой пропускной способности | |||||||
44500200-001003 | Dn020 | ||||||||
45500200-001003 | Dn025 | ||||||||
46500200-001003 | Dn032 | ||||||||
47500200-001003 | Dn040 | ||||||||
48500200-001003 | Dn050 |

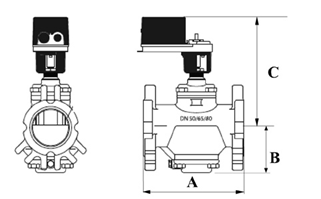

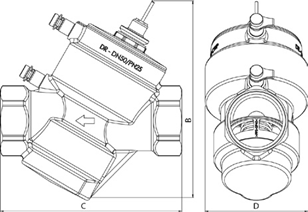

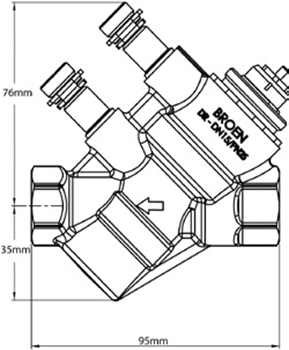

ГАБАРИТНЫЕ РАЗМЕРЫ
Максимальная температура | 120 о С | |||||||||||||||||||||||||||||||||||||||||||||
Минимальная температура | -20 о С | |||||||||||||||||||||||||||||||||||||||||||||
температура окружающей среды | -10 . . .+50 о С | |||||||||||||||||||||||||||||||||||||||||||||
Максимальное давление | Pn40 (10,16,25) | |||||||||||||||||||||||||||||||||||||||||||||
Рабочее давление | 35 (60-80) -400 кПа | |||||||||||||||||||||||||||||||||||||||||||||
Маркировка на клапане | Dn, направление потока | |||||||||||||||||||||||||||||||||||||||||||||
Присоединение | Универсальное присо- единение для isO и ansi фланцев | |||||||||||||||||||||||||||||||||||||||||||||
Корпус клапана | чугун | |||||||||||||||||||||||||||||||||||||||||||||
Мембрана | акрилонитрил-бутадиен каучук | |||||||||||||||||||||||||||||||||||||||||||||
Уплотнение | ePDM | |||||||||||||||||||||||||||||||||||||||||||||
Внутренние детали | нержавеющая сталь | |||||||||||||||||||||||||||||||||||||||||||||
Присоединение | фланцы |
Артикул | Размер (мм) | Kvm (м 3 /ч) | Расход (л/ч) | Габаритные размеры (мм) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
А | В | С | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
99600000-653000 | Dn65/80L | 24 | 5310-15000 | 224 | 95 | 246 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
99600000-653100 | Dn65/80s | 39,5 | 9240-25700 | 224 | 95 | 246 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
99600000-653200 | Dn65/80H | 39,5 | 12800-35600 | 224 | 95 | 246 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
99600000-100410 | Dn80/100L | 58,3 | 12600-33800 | 320 | 135 | 290 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
99600000-100420 | Dn80/100s | 58,3 | 17000-51000 | 320 | 135 | 290 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
99600000-100430 | Dn80/100H | 89,0 | 13300-72700 | 320 | 135 | 290 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
99600000-150510 | Dn125/150s | 132,3 | 23300-83800 | 320 | 135 | 290 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
99600000-150520 | Dn125/150H | 132,3 | 25600-106000 | 320 | 135 | 290 |
ЭЛЕКТРОПРИВОДЫ
Клапаны БРОЕН Dynamic управляются следующими типами электроприводов
Артикул | Описание | |||||||
43600011-000009 | Аналоговый привод с управляющим сигналом 0-10 В . Питание 24 В . | |||||||
43600012-000009 | двухпозиционный привод . Питание 230 В . | |||||||
43600013-000009 | двухпозиционный привод . Питание 24 В . |
ХАРАКТЕРИСТИКИ

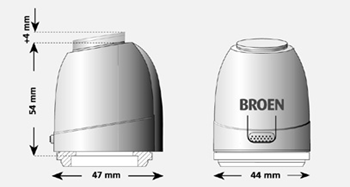

АНАЛОГОВЫЙ ПРИВОД С ПИТАНИЕМ 24 в
термоэлектрический привод для регулирования расхода пропорционально величине управляющего сигнала .
Управляется комнатным терморегулятором либо контроллером системы отопления/кондиционирования
(охлаждения) сигнала 0-10 В . В механизме привода используется резистор, меняющий линейный размер в
зависимости от величины управляющего сигнала . Линейная деформация резистора приводит к изменению
положения регулировочного штока привода . Зависимость хода штока от величины управляющего сигнала
приведена на графике слева . Регулирование начинается при величине управляющего сигнала более 0,5 В .
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Режим работы клапана | Нормально закрытый | ||||
Напряжение питания | 24 В, 50-60 Гц | ||||
Номинальная мощность | 2 Вт | ||||
Управляющий сигнал | 0-10 В | ||||
Ход штока | 4 мм | ||||
Усилие | 100 Н +/-5% | ||||
Рабочая температура | 0 . .60 °С | ||||
Степень защиты | iP 54 | ||||
Длина шнура питания | 1 м (белого цвета) |
ДВУХПОЗИЦИОННЫЙ ПРИВОД С ПИТАНИЕМ 24 ИЛИ 230 в
термоэлектрический привод для работы по сигналу включено/выключено от командного контроллера .
Управляется комнатным терморегулятором либо контроллером системы .
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание | 230 В, 50/60 Гц 24 В, 50/60 Гц | ||
Режим работы клапана | Нормально закрытый | ||
Номинальная мощность | 1,8 Вт | ||
Время открытия/закрытия | 180 с | ||
Ход штока | 4 мм | ||
Усилие | 100 Н +/-5% | ||
Рабочая температура | 0 . .60 °С | ||
Степень защиты | iP 54 | ||
Длина шнура питания | 1 м (серого цвета) |
