Клапан для двухтрубной системы отопления RA-N, угловой, Ду 15 мм, наружная резьба

описание

технические характеристики

документация

видео

Угловой терморегулирующий клапан с предварительной настройкой с наружной резьбой RA-N предназначен для присоединения к подающему трубопроводу отопительных приборов с боковым подключением и применяется в двухтрубных системах отопления с насосной циркуляцией теплоносителя.

Встроенное устройство для предварительной (монтажной) настройки пропускной способности позволяет легко и просто, без применения специальных инструментов, настроить необходимое расчетное значение. Предварительная настройка производится в диапазоне от «»1″» до «»7″» с интервалами 0,5, а в положении «»N»» клапан RA-N будет полностью открыт. После монтажа радиаторного термостата предварительная настройка окажется спрятанной и, следовательно, защищенной от стороннего вмешательства.

Клапаны оснащены стабилизатором потока специальной конструкции, что позволяет им работать абсолютно бесшумно даже при высоких перепадах давления.

Для идентификации клапанов RA-N их защитные колпачки окрашены в красный цвет. Защитный колпачок не должен использоваться для перекрытия потока теплоносителя через отопительный прибор, для этого следует применять запорную рукоятку.

Терморегулирующие клапаны RA-N применяются с термоэлементами и термоэлектроприводами производства Danfoss с клипсовым RTR/RA соединением и запорными клапанами RLV на обратную подводку отопительного прибора.

Клапаны радиаторных терморегуляторов Danfoss

Клапаны терморегуляторов Danfoss , выпускаются двух типов RA-N (для двухтрубной системы отопления) и RA-G (для насосной однотрубной или двухтрубной гравитационной системы отопления). Для удобства отличия, клапана RA-N имеют красные колпачки, а RA-G серые. Корпус клапанов выполнен из латуни, простое и точное соединение с термостатическими элементами серии RA.

Напоминаем , что терморегуляторы не служат в качестве запорной арматуры (кроме элементов RA 2940 и RAW 5110), для этой цели термоголовку меняют на бронзовую запорную рукоятку, которая обеспечить полное перекрытие теплоносителя.

Цены на клапана серии RA-N для двухтрубной системы отопления

Ру = 10 бар, Тмакс. = 120 °С, с внутренней резьбой

Тип	Кодовый номер	Ду , мм	Описание	kvs, м 3 /ч; kv, м 3 /ч	Цена (евро)	Эскиз
RA-N	013G0011	10	Угловой, никелированный	0,90; 0,04–0,73	17,67
RA-N	013G0012	10	Прямой, никелированный	0,90; 0,04–0,73	17,67
RA-N	013G0231	10	Угловой, трехосевая версия, правое исполнение, никелированный	0,90; 0,04–0,73	21,08
RA-N	013G0232	10	Угловой, трехосевая версия, левое исполнение, никелированный	0,90; 0,04–0,73	21,08
RA-N UK	013G0151	10	Угловой, версия UK, никелированный	0,90; 0,04–0,73	21,91
RA-N	013G3903	15	Угловой, никелированный	0,90; 0,04–0,73	19,59
RA-N	013G3904	15	Прямой, никелированный	0,90; 0,04–0,73	19,59
RA-N	013G0233	15	Угловой, трехосевая версия, правое исполнение, никелированный	0,90; 0,04–0,73	30,74
RA-N	013G0234	15	Угловой, трехосевая версия, левое исполнение, никелированный	0,90; 0,04–0,73	30,74
RA-N UK	013G0153	15	Угловой, версия UK, никелированный	0,90; 0,04–0,73	24,37
RA-N	013G0015	20	Угловой, никелированный	1,40; 0,10–1,04	24,56
RA-N	013G0016	20	Прямой, никелированный	1,40; 0,10–1,04	24,56
RA-N UK	013G0155	20	Угловой, версия UK, никелированный	1,00; 0,16–0,80	30,45
RA-N	013G0037	25	Угловой, никелированный	1,40; 0,10–1,04	44,18
RA-N	013G0038	25	Прямой, никелированный	1,40; 0,10–1,04	44,18

Клапаны RA-G для однотрубной насосной и двухтрубной гравитационной систем отопления

Ру = 10 бар, Тмакс. = 120 °С, с внутренней резьбой

Клапан для двухтрубной системы отопления RA-N, прямой, наружная резьба, Danfoss

Макс. рабочая температура, °C	+120
Макс. рабочее давление, бар	10
Страна бренда	Дания
Страна-производитель	Дания
Присоединение термоголовки	клипсовое соединение (RA-N)

Прямой терморегулирующий клапан с предварительной настройкой с наружной резьбой RA-N предназначен для присоединения к подающему трубопроводу отопительных приборов с боковым подключением и применяется в двухтрубных системах отопления с насосной циркуляцией теплоносителя.

Встроенное устройство для предварительной (монтажной) настройки пропускной способности позволяет легко и просто, без применения специальных инструментов, настроить необходимое расчетное значение. Предварительная настройка производится в диапазоне от «1» до «7» с интервалами 0,5, а в положении «N» клапан RA-N будет полностью открыт. После монтажа радиаторного термостата предварительная настройка окажется спрятанной и, следовательно, защищенной от стороннего вмешательства.

Клапаны оснащены стабилизатором потока специальной конструкции, что позволяет им работать абсолютно бесшумно даже при высоких перепадах давления.

Для идентификации клапанов RA-N их защитные колпачки окрашены в красный цвет. Защитный колпачок не должен использоваться для перекрытия потока теплоносителя через отопительный прибор, для этого следует применять запорную рукоятку.

Терморегулирующие клапаны RA-N применяются с термоэлементами и термоэлектроприводами производства Danfoss с клипсовым RTR/RA соединением и запорными клапанами RLV на обратную подводку отопительного прибора.

Узел нижнего подключения радиатора угловой

Скачать чертежи

(VT.345.NA) Узел нижнего подключения радиатора VT.345.NA представляет собой латунный Н-образный клапан для нижнего подключения отопительных приборов с межосевым расстоянием присоединительных патрубков 50 мм (стального панельного радиатора или стального конвектора).

Особенность узла – угловое расположение относительно друг друга патрубков присоединения к отопительному прибору и трубной разводке. Это, в частности, упрощает так называемое тыльное подключение отопительного прибора – при скрытых в стене подводящих трубах (рис.).

Клапан снабжен шаровыми затворами для перекрытия потока. Резьба патрубков для присоединения труб – наружная, 3/4″, «евроконус». Патрубки для подключения к радиатору – с накидной гайкой, 3/4″, «евроконус».

Узел нижнего подключения радиатора угловой рассчитан на применение в системах отопления с рабочей температурой до 130 °С и давлением до 10 бар.

Пример применения: тыльное подключение конвектора или панельного радиатора при помощи узла нижнего подключения радиатора VT.345.NA.05

Артикул	Размер/количество	Цена за единицу
Арт.	Разм./кол.	Цена
VT.345.NA.05	3/4″, «евроконус»	931 p
* Указаны рекомендованные производителем розничные цены (руб).

Паспорт: Клапаны для нижнего подключения радиаторов (PDF, 448 КБ)

Декларация о соответствии техническому регламенту Таможенного союза (PDF, 861 КБ)

Отказное письмо в области пожарной безопасности (PDF, 546 КБ)

Ручные клапаны для радиаторов

© 2020 VALTEC
Все права защищены.

МОСКВА
108852, Москва, г. Щербинка, ул. Железнодорожная, д. 32, стр. 1
тел.: (495) 228-30-30

САНКТ-ПЕТЕРБУРГ
192019, Санкт-Петербург, ул. Профессора Качалова, 11
тел.: (812) 324-77-50

САМАРА
443031, г. Самара, 9 просека, 2-й проезд, д. 16 «А»
тел.: (846) 269-64-54

КРАСНОДАР
350001, Краснодар, ул. Ставропольская, д. 212, 3 этаж
тел.: (861) 214-98-92, 214-98-93,
214-98-94

ЕКАТЕРИНБУРГ
620016, Екатеринбург, ул. Академика Вонсовского, 1А
тел.: (343) 278-24-90

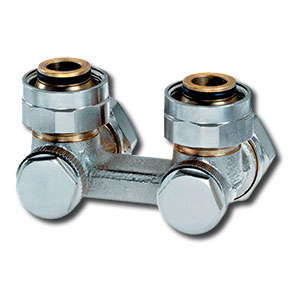

Heimeier Клапан для нижнего подключения VEKOTEC, для двухтрубной системы, G 3/4″, угловой, никел бронза, 0553-50.000

Производитель:

Heimeier, Германия

Vekolux- узел нижнего подключения радиаторов, их отсечки и дренирования.

Дренажный вентиль встроен в шток для одновременного отключения подающего и обратного трубопроводов в ходе одной операции. Настраивается универсальным комбинированным ключом фирмы IMI Heimeier.

Модели угловой и прямой форм для однотрубных и двухтрубных систем с подключением R 1/2″ и G 3/4″.

Межосевое расстояние подключения составляет 50 мм. Допустимое отклонение для обеспечения монтажа без перекоса: ±1,0 мм благодаря специальной конструкции соединительных гаек и формой гибкого плоского уплотнения.

Уплотнительное кольцо из EPDM-каучука на штоке и конусах. Корпус изготовлен из коррозионно-стойкой никелированной бронзы и имеет специальную геометрию, уменьшающую вторичный нагрев радиаторов в однотрубных системах теплоснабжения.

Подсоединение к трубе G3/4 с компрессионными фитингами IMI Heimeier для пластиковых, медных, тонкостенных стальных или металлопластиковых труб.

Для арматуры фирмы IMI Heimeier необходимо использовать только соответствующие промаркированные IMI Heimeier компрессионные фитинги (например, ID No 15 THE).

Превосходно вписывается в дизайн благодаря стильным декоративным кожухам.

Допустимая рабочая температура TB 120°C, с декоративным кожухом — TB 90°C.
