Горячее водоснабжение

Горя́чее водоснабже́ние (ГВС) (англ. heat water supply ) — обеспечение бытовых нужд населения и производственных потребностей в воде с повышенной (до 75 °С) температурой. [1] Является одним из показателей качества жизни, важным фактором улучшения санитарно-гигиенических и культурно-бытовых условий жизни. Использование горячей воды вносит существенный вклад в обеспечение высокого уровня комфортности проживания. Количество используемой в жилье горячей воды близко к расходу холодной воды, а иногда и превышает его. [2]

Содержание

Способы присоединения подсистемы ГВС к системе теплоснабжения

• Горячая вода поступает к потребителю непосредственно из общей системы теплоснабжения. При таком подключении качество воды в водопроводном кране и внутри радиатора (батареи) отопления одинаково. То есть люди потребляют непосредственно теплоноситель. В этом случае сама система теплоснабжения называется открытой (то есть через открытые краны из системы теплоснабжения вытекает теплоноситель).

• Холодная питьевая вода, забираемая из водопровода, нагревается в дополнительном теплообменнике сетевой водой, после чего поступает к потребителю. Горячая вода и теплоноситель разделены, потребляемая людьми горячая вода по своим питьевым качествам практически не отличается от холодной (трубы горячей воды ржавеют быстрее, чем холодной). В этом случае система теплоснабжения называется закрытой, так как передаёт потребителям только тепло, но не теплоноситель.

• Горячая вода нагревается в котельной или центральном тепловом пункте, после чего подается потребителю отдельно от системы теплоснабжения. Такая система горячего водоснабжения называется независимой. Она чаще всего используется в малоэтажной застройке, в случае, если установка внутридомовых подогревателей экономически необоснована или невозможна; при этом в ней отсутствуют недостатки открытой системы по низкому качеству воды. Ещё одним преимуществом этой системы является возможность раздельного обслуживания и ремонта трубопроводов ГВС и теплоснабжения.

В 1986 году в СССР для применения в районах расположенных южнее 50° с.ш. были утверждены строительные нормы на установки солнечного горячего водоснабжения. [3]

Типовые схемы ГВС

Схемы ГВС бывают трех типов: накопительного, проточного, комбинированного (проточный + накопительный). Соответственно для каждого типа схем используются свои компоненты и схемные решения.

• Схема ГВС накопительного типа — как правило, такая схема применяется для ГВС коттеджей. Разбор горячей воды в доме имеет периодический пиковый характер, т. е. он интенсивней во время завтрака, обеда и ужина. В качестве накопительной ёмкости используется бойлер.

• Схема ГВС проточного типа — схему ГВС проточного типа, как правило, применяют на производствах для технологических линий, которые используют постоянный разбор ГВС. В качестве нагревательного элемента ГВС используются теплообменники разных типов (пластинчатые, трубчатые и др.), однако большую популярность завоевали теплообменники пластинчатого типа.

• Схема ГВС комбинированного типа — схему ГВС комбинированного типа (т. е. проточный + накопительный водонагреватели), как правило, применяют на производствах для технологических линий, которые используют постоянный и периодический пиковый разбор ГВС. В качестве нагревательного элемента ГВС используется проточный теплообменник. Бойлер используется как накопитель тепловой энергии для пикового разбора ГВС. Теплообменник в бойлере не используется, поскольку он более инертный, чем теплообменник проточного типа.

Плановое отключение систем горячего водоснабжения

С советского времени ежегодное отключение горячей воды для профилактического и капитального ремонта на системах теплоснабжения является серьёзной проблемой для многих жителей России и стран СНГ. При этом в ряде стран Евросоюза в домах с центральным горячим водоснабжением такие отключения производятся на короткий срок. [4] В 2017 году у Минстроя России появилось намерение отказаться от плановых отключений горячей воды. Технологический эксперимент планируется провести в двух российских городах. [5]

Россия

Временное прекращение или ограничение горячего водоснабжения может осуществляться в случае проведения планово-предупредительного и капитального ремонта. [6] :п.85 В период ежегодных профилактических ремонтов отключение систем горячего водоснабжения не должно превышать 14 суток. [7] Иные отключения систем горячего водоснабжения не должны превышать: 8 часов (суммарно) в течение 1 месяца, 4 часа единовременно, при аварии на тупиковой магистрали — 24 часа подряд. [8]

Вывод в ремонт объектов централизованных систем горячего водоснабжения осуществляется по согласованию с органом местного самоуправления. В случае согласования вывода в ремонт орган местного самоуправления обязан организовать горячее водоснабжение иными способами. [6] :п.97

Статьи

Примечания

1. ↑ ГОСТ Р 55656-2013 (ИСО 13790:2008) Энергетические характеристики зданий. Расчет использования энергии для отопления помещений п. 3.3.5
2. ↑ Н. А. Егорова, А. А. Букшук, Г. Н. Красовский Гигиенические проблемы горячего водоснабжения населения (обзор)//Гигиена и санитария N 2, 2012
3. ↑ ВСН 52-86 Установки солнечного горячего водоснабжения. Нормы проектирования
4. ↑Чичерин С.В., Лебедев В.М. Ежегодные плановые отключения горячего водоснабжения в городе Омске и пути сокращения негативных последствий от них//НАУКА. ТЕХНОЛОГИИ. ИННОВАЦИИ Сборник научных трудов в 9 частях. Новосибирский государственный технический университет. 2016
5. ↑Кран открыт. Минстрой может отказаться от плановых отключений горячей воды в летний сезон//Российская газета — Федеральный выпуск №7280 (114) 28.05.2017
6. ↑ 12 Об утверждении Правил горячего водоснабжения и внесении изменения в постановление Правительства Российской Федерации от 13 февраля 2006 года N 83 (с изменениями на 23 декабря 2016 года)
7. ↑ СанПиН 2.1.4.2496-09 Гигиенические требования к обеспечению безопасности систем горячего водоснабжения. п. 3.1.11
8. ↑ Постановление Правительства РФ от 06.05.2011 N 354 О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов Приложение N 1

Что такое wiki2.info Вики является главным информационным ресурсом в интернете. Она открыта для любого пользователя. Вики это библиотека, которая является общественной и многоязычной.

Основа этой страницы находится в Википедии. Текст доступен по лицензии CC BY-SA 3.0 Unported License.

Wikipedia® — зарегистрированный товарный знак организации Wikimedia Foundation, Inc. wiki2.info является независимой компанией и не аффилирована с Фондом Викимедиа (Wikimedia Foundation).

Горячее водоснабжение

Горя́чее водоснабже́ние (ГВС) (англ. heat water supply ) — обеспечение бытовых нужд населения и производственных потребностей в воде с повышенной (до 75 °С) температурой. [1] Является одним из показателей качества жизни, важным фактором улучшения санитарно-гигиенических и культурно-бытовых условий жизни. Использование горячей воды вносит существенный вклад в обеспечение высокого уровня комфортности проживания. Количество используемой в жилье горячей воды близко к расходу холодной воды, а иногда и превышает его. [2]

Содержание

Способы присоединения подсистемы ГВС к системе теплоснабжения

• Горячая вода поступает к потребителю непосредственно из общей системы теплоснабжения. При таком подключении качество воды в водопроводном кране и внутри радиатора (батареи) отопления одинаково. То есть люди потребляют непосредственно теплоноситель. В этом случае сама система теплоснабжения называется открытой (то есть через открытые краны из системы теплоснабжения вытекает теплоноситель).

• Холодная питьевая вода, забираемая из водопровода, нагревается в дополнительном теплообменнике сетевой водой, после чего поступает к потребителю. Горячая вода и теплоноситель разделены, потребляемая людьми горячая вода по своим питьевым качествам практически не отличается от холодной (трубы горячей воды ржавеют быстрее, чем холодной). В этом случае система теплоснабжения называется закрытой, так как передаёт потребителям только тепло, но не теплоноситель.

• Горячая вода нагревается в котельной или центральном тепловом пункте, после чего подается потребителю отдельно от системы теплоснабжения. Такая система горячего водоснабжения называется независимой. Она чаще всего используется в малоэтажной застройке, в случае, если установка внутридомовых подогревателей экономически необоснована или невозможна; при этом в ней отсутствуют недостатки открытой системы по низкому качеству воды. Ещё одним преимуществом этой системы является возможность раздельного обслуживания и ремонта трубопроводов ГВС и теплоснабжения.

В 1986 году в СССР для применения в районах расположенных южнее 50° с.ш. были утверждены строительные нормы на установки солнечного горячего водоснабжения. [3]

Типовые схемы ГВС

Схемы ГВС бывают трех типов: накопительного, проточного, комбинированного (проточный + накопительный). Соответственно для каждого типа схем используются свои компоненты и схемные решения.

• Схема ГВС накопительного типа — как правило, такая схема применяется для ГВС коттеджей. Разбор горячей воды в доме имеет периодический пиковый характер, т. е. он интенсивней во время завтрака, обеда и ужина. В качестве накопительной ёмкости используется бойлер.

• Схема ГВС проточного типа — схему ГВС проточного типа, как правило, применяют на производствах для технологических линий, которые используют постоянный разбор ГВС. В качестве нагревательного элемента ГВС используются теплообменники разных типов (пластинчатые, трубчатые и др.), однако большую популярность завоевали теплообменники пластинчатого типа.

• Схема ГВС комбинированного типа — схему ГВС комбинированного типа (т. е. проточный + накопительный водонагреватели), как правило, применяют на производствах для технологических линий, которые используют постоянный и периодический пиковый разбор ГВС. В качестве нагревательного элемента ГВС используется проточный теплообменник. Бойлер используется как накопитель тепловой энергии для пикового разбора ГВС. Теплообменник в бойлере не используется, поскольку он более инертный, чем теплообменник проточного типа.

Плановое отключение систем горячего водоснабжения

С советского времени ежегодное отключение горячей воды для профилактического и капитального ремонта на системах теплоснабжения является серьёзной проблемой для многих жителей России и стран СНГ. При этом в ряде стран Евросоюза в домах с центральным горячим водоснабжением такие отключения производятся на короткий срок. [4] В 2017 году у Минстроя России появилось намерение отказаться от плановых отключений горячей воды. Технологический эксперимент планируется провести в двух российских городах. [5]

Россия

Временное прекращение или ограничение горячего водоснабжения может осуществляться в случае проведения планово-предупредительного и капитального ремонта. [6] :п.85 В период ежегодных профилактических ремонтов отключение систем горячего водоснабжения не должно превышать 14 суток. [7] Иные отключения систем горячего водоснабжения не должны превышать: 8 часов (суммарно) в течение 1 месяца, 4 часа единовременно, при аварии на тупиковой магистрали — 24 часа подряд. [8]

Вывод в ремонт объектов централизованных систем горячего водоснабжения осуществляется по согласованию с органом местного самоуправления. В случае согласования вывода в ремонт орган местного самоуправления обязан организовать горячее водоснабжение иными способами. [6] :п.97

Горячая вода. Как все началось и как это работает?

Краткая история эволюции газовых котлов

Газовые котлы — вещь в мире популярная и сейчас уже повсеместная.

А ведь путь от изобретения конструкций внушительных размеров до небольшого ящика, который помещается в шкаф и регулируется с помощью пульта, был пройден всего за 100 лет!

Разбираемся в основных вехах эволюции устройства, которое дарит тепло миллионам людей каждый день.

Первым изобретателем парового котла считается французский математик и физик Дени Папен. В 1690 году он создал конструкцию паровой машины (кстати, Папену так нравилось работать с паром, так что он изобрел еще и скороварку), а также впервые применил предохранительный клапан в своей конструкции парового котла.

Выглядел такой праотец весьма нетривиально: то ли чайник, то ли кастрюля, то ли самовар.

Привычные черты котел обрел в начале XX века. Связано это было с тем, что люди наконец-то научились использовать газ в бытовых нуждах. Теперь газовое отопление приобретало бешеную популярность: нет дыма и копоти, разжечь его может даже ребенок, а тепла выделяется достаточно, чтобы обогревать большие дома.

Колонка, просто колонка

Первый патент на калорифер (прообраз газовой колонки) получил немецкий изобретатель Хуго Юнкерс. В 1895 году он запускает первое массовое производство газовых приборов. Кстати, любопытно, что покупатели сначала отнеслись к изобретениям Юнкерса весьма скептически. Особенно к тем моделям, которые предполагалось крепить к стене. Им казалось это очень ненадежным и опасным.

Двадцатый век — это век удивительных открытий и гениальных изобретений. Именно тогда и был создан термоэлектрический выключатель, что стало революцией в газовом оборудовании. Выключатель реагировал на горящее пламя — если оно было, то он включался автоматически, если пламя потухало, то подача газа прекращалась. Благодаря такому новшеству газовые нагреватели стали самым безопасным прибором в мире.

Настоящий парад газовых колонок, без которых уже не мыслились ванные комнаты, начался в 20-е годы. Юнкерс фактически подарил нам горячую воду, которая льется из крана при повороте смесителя. Ура острому уму и смекалке!

Немецкая методичность, благодаря которой вся европа принимала горячие ванны, стала сдавать позиции ближе к 40-м годам. Дело в том, что недалеко от Парижа изобретатель Морис Фриске наладил массовое производство компактных газовых котлов, в которых можно было

регулировать температуру. Фриске использовал медный теплообменник (лучше него по теплопроводности только серебро, но использование этого материала увеличило бы стоимость продукции в разы).

Параллельно с этим разные промышленные компании пробуют усовершенствовать отдельные части. Например, в начале 50-х годов в котел вмонтировали газовую горелку, которая могла регулировать поток газовой смеси и увеличивать КПД.

Затем в котел додумались встроить бак, где готовилась бы горячая вода. Таким образом, газовый котел стал приобретать черты настоящей мини-котельной: он не только мог обеспечить своему хозяину горячую воду, но также и отапливал дом.

Еще одно ноу-хау — изобретение пьезорозжига. Кнопка, которая включает всю систему и выключает ее после одного нажатия, как бы подвела черту: началась эра царствования двухконтурных отопительных агрегатов.

Экономика должна быть экономной

В 80-х годах стартовало массовое производство конденсационных котлов, которые до сих пор считаются наиболее популярными и продуманными вариантами усовершенствования того самого котла, с которого все началось. Система конденсационного котла использует тепло, полученное при сжигании газа, и энергию пара, содержащегося в отходящих дымовых газах. Благодаря конденсации паров на стенках дополнительного теплообменника возможно добиться 100% КПД и сэкономить большую часть топлива.

Кажется, что цель достигнута. Способ усовершенствовали до предела, но изобретатели решили уделить большее внимание безопасности устройства, а также добиться большего уровня экологичности. Так котел получил регулятор температуры горячей воды и датчик аномальной тяги (специальная защита, которая предотвратит отравление угарным газом).

В настоящее время все эти доработки стали обязательным условием для комплектации.

Так, начиная с базовых элементов, человеческий ум доводил и совершенствовал оборудование, делая его наиболее безопасным и эффективным.

Настоящее время: котел Alteas One

Главное отличие современных котлов от тех, что были сделаны в прошлых веках — ум и сообразительность. Да, все современное оборудование стремительно умнеет. Сегодня все крупные производители разрабатывают такую продукцию, которая, помимо эффективности работы и безопасности, обладала бы собственной интеллектуальной системой управления.

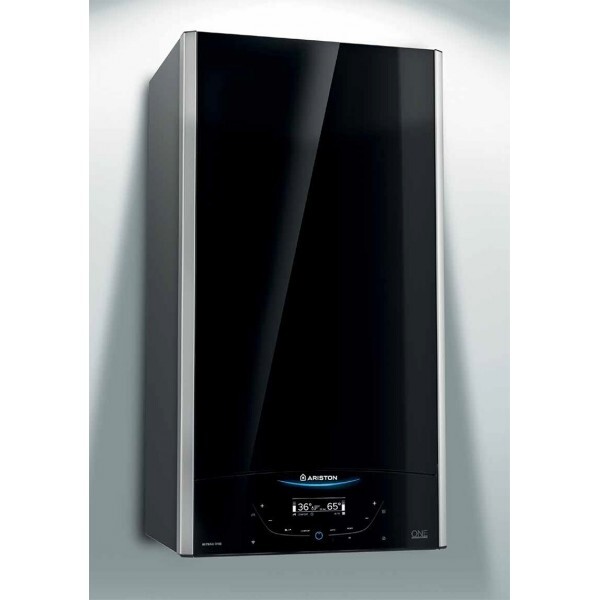

Инженеры всемирно известного производителя бытовой техники компания Ariston в настоящее время представила вершину эволюции газового оборудования — конденсационную модель Alteas One. Основная его особенность в максимальном использовании им энергии сжигаемого топлива. Конденсирование дымовых газов позволяет устройству выбрасывать почти на 70% меньше вредных и опасных веществ, таких как оксиды азота и быть в среднем на 20% энергоэффективней, чем у конкурирующих моделей. Таким образом, использование Alteas One обходится пользователем в разы дешевле. Также котел имеет продуманный и стильный дизайн благодаря стараниям дизайнера Умберто Палермо, выглядит почти как современный смартфон: черный, блестящий корпус и панель из закаленного стекла!

У Alteas One имеется цифровая система управления с диапазоном модуляции 1:10, позволяющая контролировать режимы и задавать параметры с сенсорной панели самого котла (с меню на разных языках, включая русский), или через встроенный Wi-Fi-модуль по радиоканалу со смартфона через приложение Ariston Net.

Технологии слишком сильно влияют на нашу жизнь и уровень нашего комфорта. Кто бы мог подумать, что из механизма, который придумал Дени Папен, газовый котел эволюционирует в самостоятельный робот-компьютер, который разве что не может за вас позвонить родителям и заполнить налоговую декларацию.

Хотя, может быть, и это — просто дело времени…
