Гребенка отопления: распределительный коллектор системы, сделать из полипропилена своими руками, фото монтажа

Где лучше установить оборудование

Идеальным вариантом будет выбор места для установки коллектора во время проектирования системы отопления. Если в здании несколько этажей, на каждом отводится место для коллекторного блока. Чаще всего под него обустраивают нишу в стене, расположенную на небольшой высоте от пола. Она должна находиться в помещении, защищенном от избыточной влажности. Это может быть кладовка, коридор и т.п.

Устройство может быть закреплено прямо на стену, если оно устанавливается в подсобном помещении, или размещено в специальном коллекторном шкафу. Шкаф представляет собой металлический ящичек с дверцей и выштамповкой, предназначенной для подведения труб, в боковых стенках. Внутри оборудования могут быть предусмотрены специальные крепления для коллекторного блока. Можно найти накладной или встраиваемый вариант шкафа.

Грамотно установленная коллекторная разводка водяного отопления гарантирует надежность и эффективность системы. Вероятность протечек, благодаря малому количеству соединений и тройников, сводится к минимуму. Также возможна скрытая разводка, не нарушающая эстетику помещения. А кроме того согласитесь, очень удобно регулировать температуру нагрева каждого радиатора и всего помещения в целом. Надежная система станет настоящей находкой для тех, кто высоко ценит собственный комфорт.

Гидрострелка и солнечный коллектор

Гидрострелка и солнечный коллектор относятся к устройствам, выполняющим аналогичные водопроводным гребенкам функции – собирают в одном корпусе носитель из нескольких источников и распределяют его по контурам различного назначения.

Гидравлический распределитель устанавливают в тех случаях, когда для отопления используют значительные объемы теплоносителя, связанные с большим количеством контуров и площадями отапливаемых помещений. К стояковой гидрострелке подключают котел, гидроаккумулятор, коллекторы радиаторов отопления и теплых полов, бойлер, насосное оборудование с установкой циркуляционного насоса на каждое коллекторное звено.

Устройство предназначено для стабилизации давления и выравнивания температуры в подключенных контурах, обеспечивает удобство подсоединения распределительных узлов. Гидрострелка представляет собой вертикально (иногда используют горизонтальную установку) расположенную емкость (трубу большого диаметра) круглого или прямоугольного сечения с приваренными боковыми штуцерами, в верхней части которой находится клапан для развоздушивания, а снизу вмонтирован кран для слива теплоносителя.

Рис. 12 Плоский солнечный коллектор

Солнечные батареи применяют в районах с большим количеством солнечных дней в году, также для экономии энергоресурсов используют солнечные коллекторы дополнительного подогрева теплоносителя, используемого для отопления и других хозяйственных целей.

Если солнечные батареи преобразуют ультрафиолетовое излучение в электрическую энергию, то солнечные коллекторы предназначены для нагревания теплоносителя, которым является воздух или жидкость.

Наиболее простое и популярное в быту коллекторное устройство сконструировано и работает следующим образом. В металлическом корпусе под защитным стеклом размещается теплоприемник – пластина черного цвета с запрессованным змеевиком из меди или алюминия, покрытом черным абсорбентом, приемник солнечного излучения располагается на слое утеплителя. Охлажденный теплоноситель перемещается по змеевику с помощью циркуляционного насоса системы отопления и после нагревания солнечным излучением поступает в котел.

Описанная система имеет высокие тепловые потери, поэтому в более дорогих схемах используют покрытый абсорбирующим слоем трубопровод, помещенный в вакуум. Внешне устройство напоминает ряд стеклянных колб с откачанным воздухом, внутри которых размещены нагреваемые медные трубы с хладагентом, каждая труба подключена к распределительному солнечному коллектору. В подобных системах в качестве теплоносителя используется специальный хладагент, имеющий низкую температуру кипения, при нагревании он превращается в пар и передает свою энергию протекающему в теплообменном коллекторе носителю.

Рис.13 Вакуумный солнечный коллектор – принцип действия

Принцип работы

Отопительный узел можно подключать и к классическим радиаторам, и к «теплым полам». Разница будет заключаться лишь в расположении коллектора, а не в принципе работы. Так, в любом случае коллекторная система служит для распределения потоков воды по всем отопительным приборам, и достигается это путем своеобразного строения коллектора и подключения к нему в дальнейшем труб.

Важным ограничением является необходимость в возможности сохранения температуры. Она не должна существенно изменяться, попадая в трубы. Например, для системы «теплый пол» достаточной окажется температура 40-50 градусов, а для радиаторов – 70-80 градусов. Коллектор должен быть рассчитан на температуру не ниже подходящей. При подключении одновременно и к радиатору, и к «теплым полам» должна быть возможность разбавить горячую воду холодной или иным образом снизить температуру внизу, не воздействуя при этом на общий поток.

Расчет коллекторного отопления

Домовладельцу нет необходимости рассчитывать параметры коллектора (его проходной диаметр, длину, сечение выходных штуцеров) и диаметр труб при приобретении стандартного изделия. При желании произвести подобные расчеты, можно обнаружить необходимые формулы в сети, хотя и в этом случае проще ориентироваться на стандартные размерные параметры выпускаемых заводских изделий.

Основной задачей расчетов является определение длины труб для обеспечения необходимой температуры в помещении при известных температурных характеристиках теплоносителя. Для этого нет необходимости прибегать к сложным инженерным вычислениям, произвести которые под силу только узким специалистам в области отопления, для рядового обывателя проще воспользоваться онлайн калькулятором или компьютерной программой.

Для получения искомого результата в программу или калькулятор вводятся исходные данные о необходимой температуре в комнате и ее площади, диаметре и шаге расположения труб, температуре носителя. В интернете можно обнаружить обзоры программ для расчетов Audytor CO от компании Sankom, Комплекс Valtek от одноименной компании, Raucad/Rauwin 7.0 от Rehau.

Рис. 17 Сборка коллекторного блока

Сборка заводского коллектора

Рассмотрим для начала на конкретном примере, из чего состоит готовый распределительный узел от производителя.

Таблица 1. Сборка заводского коллектора.

Шаги, фото	Комментарий
Шаг 1 – распаковка деталей узла	Этот коллекторный узел называется готовым только потому, что все необходимые и подобранные по оптимальным параметрам элементы уже скомпонованы. Сам он находится в разобранном состоянии, и все детали ещё придётся собрать воедино.
Шаг 2 – подающая гребёнка	Это подающая гребёнка, каждый выход которой снабжен расходомером (красный приборчик сверху). Посредством него и устанавливается температурный диапазон в контурах. Именно на этой гребёнке, если необходимо, осуществляется перекрытие подачи теплоносителя в контуры.
Шаг 3 – обратная гребёнка	Обратная гребёнка, в отличие от подающей, оснащена термостатическими запорными клапанами нажимного действия. Сверху они накрыты колпачками, на лицевой стороне которых указано направление вращения (плюс и минус), поворачивая которые можно регулировать подачу вручную.
Шаг 4 — сервопривод	Вместо колпачка на клапан можно установить сервопривод, который будет регулировать потоки воды автоматически. Эти в приборы в комплекте не идут, а приобретаются отдельно.
Шаг 5 – комнатный термостат	Нужная температура выставляется на термостате, а он уже подаёт сигнал сервоприводу.
Шаг 6 – шаровые краны	Посредством кранов осуществляется отключение системы отопления.
Шаг 7 – узлы слива	В конце каждого коллектора устанавливаются узлы, через которые можно слить воду из системы или стравить воздух.
Шаг 8 — термометры	Назначения термометра, думаем, объяснять не надо.
Шаг 9 – обвязка гребёнки со стороны входа и выхода теплоносителя	С левой стороны подающей гребёнки находится отверстие, через которое нагретая вода поступает от котла. На него сначала навинчивается тройник с термометром, а потом шаровый кран, через который и будет осуществляться подсоединение к трубопроводу. То же самое делается и на обратке.
Шаг 10 – монтаж узлов слива	Справа на обе гребёнки прикручиваются узлы слива.
Шаг 11 – монтаж кронштейна	В комплекте коллекторного узла есть кронштейн, посредством которого обе гребёнки связываются воедино, а затем и навешиваются на стену.
Шаг 12 – навешивание узла на стену	Узел в сборе крепится к стене, либо устанавливается в специальный шкаф.
Шаг 13 – подсоединение контуров к коллектору	Остаётся только присоединить к коллектору подающий трубопровод и контуры.

Преимущества и недостатки лучевых систем отопления

Положительные стороны

Основное достоинство лучевой схемы – удобство использования.

Специальное оборудование делает управление климатической сетью максимально эргономичным и удобным:

1. Вы можете установить температуру каждого радиатора отопления в доме не отходя от коллекторного шкафа. Кроме того, при необходимости можно полностью перекрыть подачу воды к любому элементу системы без нарушения работоспособности всей сети отопления.
2. Каждая пара труб соединяет коллектор только с одним радиатором. Поэтому можно использовать трубопроводы небольшого диаметра, которые легко замаскировать под напольным покрытием. Помимо всего прочего, это позволяет частично прогреть поверхность пола.

Трубы лучевой системы отопления укладываются до заливки пола

1. Благодаря использованию специальных устройств (так называемых гидрострелок – коллекторов с большим диаметром) можно сформировать в доме несколько зон отопления с различной температурой теплоносителя .

В этом случае организуется короткий контур между подающим и обратным патрубками. Нагретая вода постоянно циркулирует в гидрострелке, а ее забор можно производить на различном расстоянии (от этого будет зависеть и температура).

Отрицательные стороны

Для полноты картины следует сказать и о минусах использования лучевой системы обогрева.

Именно из-за них, несмотря на все преимущества, она не сильно распространена:

1. Сильно увеличенный расход подающих и отводящих труб. Чем просторнее дом и сложнее геометрия комнат, тем больше деталей понадобится. Кроме того, увеличивается трудоемкость монтажа, что не может не отразиться на сметной стоимости строительства.

Лучевая система обогрева требует использования огромного количества труб и коллекторов

1. Необходимость скрытой установки. Если традиционная тройниковая система может монтироваться и вдоль стен, то огромное количество труб так вы разместить не сможете. Их обязательно нужно прятать под пол. Можно замуровывать и в стены, но в таком случае расход материала еще больше увеличиться.
2. Отсутствие стыков. При конструировании трубопроводов нужно обязательно позаботиться о том, чтобы труба под полом не содержала ни одного стыка. В этом месте чаще всего происходят порывы, а стоимость устранения поломки будет далеко не низкой и очень трудоемкой.
3. Если проект системы предусматривает несколько контуров с разной температурой теплоносителя, то каждый из них должен быть оборудован циркуляционным насосом.

Самостоятельное изготовление коллектора

Для изготовления распределительной гребенки составляется схема, в которой учитываются все используемые материалы. О правилах расчета размеров конструкции было сказано выше. Но кроме них следует учитывать, что материал изготовления распределительного коллектора теплоснабжения своими руками должен будет выдержать все виды нагрузки – температурную и давление.

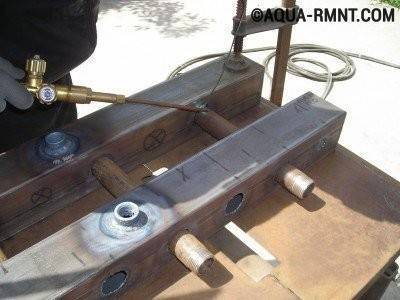

Процесс изготовления сварного коллектора

В качестве исходного материала лучше всего использовать трубу квадратного сечения. Это относится к стальным коллекторам для теплоснабжения. Она проще поддается обработке – уменьшается трудоемкость процесса установки патрубков. Форма не будет оказывать влияние на работу систему отопления.

Важно только правильно рассчитать коллектор для конкретного отопления с учетом всех факторов. Для традиционной схемы лучше всего делать стальные конструкции, так как они имеют продолжительный срок эксплуатации и меньше подвержены поломкам, чем полимерные аналоги

В водяном теплом полу успешно применяются как полипропиленовые коллекторы для теплоснабжения, так и стальные.

Порядок изготовления распределительной гребенки.

1. Нарезка заготовок. В первую очередь необходимо сделать основной корпус и патрубки для него.
2. Сборка конструкции. Для изготовления стального самодельного коллектора в систему отопления понадобится сварочный аппарат. Соединение патрубков в полипропиленовом аналоге выполняется с помощью температурной сварки.
3. Проверка конструкции. Для этого необходимо заполнить ее водой и создать максимально допустимое давление, которое может быть в отоплении. Не допускается наличие протечек.

Нередко отказываются делать сварной коллектор для теплоснабжения самостоятельно. Это обусловлено отсутствием соответствующего инструмента. Альтернативный способ изготовления – приобретение отдельных комплектующих. Лучше всего выбирать элементы от одного производителя. Таким образом можно обеспечить надежную работу конструкции.

При изготовлении полипропиленовой гребенки желательно использовать трубы большого диаметра. Они должны иметь армирующий слой. В противном случае возможна температурная деформация.

Изготовление солнечного коллектора – альтернативное отопление в своем доме

В последнее время возрос интерес рядовых обывателей к возобновляемым источникам энергии. Ввиду этого многие домовладельцы стремятся купить солнечный коллектор для отопления дома, который преобразовывает энергию Солнца для подогрева воды. Но не всегда решение солнечный коллектор для отопления купить в магазине является рациональным. Стоимость готового устройства далеко не бюджетная, поэтому такая покупка может сильно ударить по семейному бюджету.

Чтобы избежать трат, можно изготовить солнечный вакуумный коллектор для отопления самостоятельно. Различные солнечные коллекторы для отопления дома отзывы о которых носят положительный характер, имеют следующие конструктивные детали:

• емкость для накапливания подогретой воды;
• теплообменник;
• прибор для сбора солнечной энергии;
• изоляционный слой.

Материалы, из которых может быть изготовлен коллектор, очень разнообразны. Известны технологии самостоятельного производства солнечных коллекторов из полипропилена, обычных садовых шлангов, оконных рам, пластиковых бутылок, старых холодильных установок и прочих подручных материалов. Схема сборки коллектора напрямую зависит от типа выбранного материала, поэтому ее стоит изучать после того, как собственник определился с концепцией коллектора.

Самостоятельно изготовленные вакуумные солнечные коллекторы для отопления дома цена которых в магазине составляет 200 долларов и выше, могут использоваться в качестве полноценных источников обогрева.

Вакуумные солнечные коллекторы обладают рядом преимуществ:

1. энергоэффективность;
2. экологичность;
3. автономия;
4. доступность.

Изготовить традиционные распределительные или солнечные коллекторы для отопления дома своими руками несложно. Для этого не требуется больших материальных затрат, наличия сложного технологического оборудования и солидного опыта. Тем не менее, эти устройства, изготовленные собственноручно, в значительной степени оптимизируют систему отопления дома и помогут собственнику создать надежный, эффективный и равномерный источник обогрева своего жилища.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Терморегулятор отопления — принцип работы разных видов Как сделать расширительный бачок для отопления своими руками? Байпас в системе отопления — что это такое и зачем он необходим? Расширительный бачок для отопления закрытого типа: устройство и принцип действия

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Как сделать коллектор самостоятельно?

Интересный обзор самодельного распределительного коллектора представлен на видео:

Изготовление этого полезного устройства следует начинать с составления проекта. При этом необходимо учесть следующие данные:

• количество контуров отопления в доме;
• количество и характеристики отопительного оборудования, которое будет монтироваться в настоящий момент (котлы, бойлеры и т.п.);
• количество и характеристики отопительного оборудования, которое планируется включить в систему в дальнейшем (тепловые насосы, солнечные батареи и т. п.);
• количество и характеристики дополнительного оборудования.

Под дополнительным оборудованием подразумеваются:

• накопительные баки;
• краны слива/заполнения;
• клапаны подпитки;
• термометры и манометры;
• группы безопасности и т. п.

После того, как все эти моменты учтены, нужно определить размеры подключения для каждой группы труб (подача+обратка), а также для прочих элементов системы. Далее следует разобраться с направлением каждого контура. Трубы могут поступать на коллектор сверху, снизу или сбоку.

В торцы коллектора обычно врезают твердотопливные котлы и бойлеры косвенного нагрева. Газовые и электрические котлы чаще монтируют на распределительный коллектор сверху, однако при необходимости подключения через гидрострелку или с собственным циркуляционным насосом, такое оборудование удобнее врезать с торца. Контуры отопления чаще всего врезают сверху или снизу.

Теперь можно приступить к составлению проекта распределительного коллектора на бумаге. Для этого вполне подойдет тетрадный лист в клеточку и простой карандаш (любители высокоточных проектов могут использовать лист миллиметровки). Расстояние между контурами может быть произвольным, рекомендуемый разброс составляет 100-200 мм (меньше или больше будет просто неудобно). Расстояние между подачей и обраткой каждого контура и котла отопления может варьироваться в этих же пределах. Устройство будет выглядеть аккуратнее, если это расстояние для каждого контура будет одинаковым, что позволит зрительно их выделить.

Если планируется подключение модулей подмеса или насосной станции промышленного производства, расстояние между подачей и обраткой в проекте должно соответствовать характеристикам конкретной модели.

На бумаге необходимо нарисовать два длинных прямоугольника (это подающий и возвратный отделы коллектора), затем на них обозначают подачу и обратку. Теперь необходимо задействовать торцы устройства, например, отметив подключение напольного котла. Затем на схеме последовательно обозначают подключение каждого контура отопления и всех элементов дополнительного оборудования.

На схеме наглядно продемонстрирован проект самодельного распределительного коллектора для отопительной системы частного дома. Необходимо обозначить названия всех контуров и указать диаметры резьб

В процессе составления проекта рекомендуется сразу же указывать размеры всех резьб, а также подписывать каждый контур и элемент, чтобы избежать возможной путаницы.

После того, как черновой чертеж составлен, проверен и тщательно обдуман, имеет смысл взять еще один лист и перерисовать схему набело. Теперь становится очевидным количество материалов и устройств, которые нужны для изготовления коллектора, а также характеристики этих устройств. Можно составить смету, приобрести все необходимое и подготовить инструмент.

При изготовлении распределительного коллектора нужно очистить металл от ржавчины, нанести точную разметку согласно схемы и вырезать все необходимые отверстия

Самодельный коллектор удобнее всего будет сделать из металлической трубы квадратного сечения. Для этого необходимо:

1. Отрезать два куска металлической трубы подходящего размера.
2. Нарезать отрезки круглой металлической трубы.
3. Зачистить металлические детали будущего коллектора от ржавчины.
4. Сделать разметку в соответствии с составленной ранее схемой.
5. Вырезать все необходимые отверстия.
6. Собрать коллектор по схеме и прихватить места соединения сваркой.
7. Обварить все трубы и резьбы.
8. Приварить необходимые крепления.
9. Зачистить все сварочные швы, удаляя окалину.
10. Обезжирить поверхность устройства и окрасить его.

Перед началом монтажа рекомендуется выждать несколько дней, чтобы краска высохла. Остается подключить готовый коллектор к отопительной системе.

После того, как распределительный коллектор собран, необходимо обварить все места соединений, приварить резьбы и крепления. По окончании сварочных работ швы зачищают

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

Еще одним типом разводки является коллекторная. Это самая сложная система, предполагающая применение большого количества различных труб и специальных распределительных приборов, которые называются коллекторы. Принцип действия системы с коллекторной схемой отопления одноэтажного дома с принудительной циркуляцией заключается в том, что кипяток от котла идет в особые коллекторы, которые служат распределителями между различными радиаторами. Каждая батарея подключена к нему двумя трубами. Такая система, при своей эффективности, не может похвастаться дешевизной. В ней может регулироваться температура не только на каждом контуре, но и на каждой батарее, что позволяет создавать свой температурный режим в любой комнате.

Для разработки и монтажа коллекторной системы отопления лучше приглашать специалистов

Делают такую схему отопления одноэтажного дома с принудительной циркуляцией, так как естественным образом вода не может эффективно циркулировать по многочисленным трубам и коллекторам. Суть данной схемы в том, что непосредственно возле котла в обратную трубу врезается центробежный циркуляционный насос, который непрерывно перекачивает воду с помощью крыльчатки. Благодаря этому, в системе возникает давление, необходимое для того, чтобы полностью прокачивать всю магистраль, нагревая все батареи равномерно. Если вы приобрели настенный дорогой автоматический котел, то в нем, скорее всего, уже установлен циркуляционный насос, который настроен на оптимальное для этого котла давление. Если же котел у вас простой, то при покупке центробежного насоса необходимо проконсультироваться о его совместимости по создаваемому давлению с этим котлом во избежание аварийной ситуации.

Коллекторная система отопления, составленная специалистом

Коллекторная схема редко применяется в двухэтажных домах, так как она, хоть и эффективная, но очень громоздкая. Разводка для двух этажей будет слишком сложно устроена. Именно поэтому она бывает востребована только в схеме отопления одноэтажного дома с принудительной циркуляцией.

Полезный совет!Для устройства в своем загородном частном доме коллекторной системы водяного отопления, нужно позаботиться о приобретении необходимого количества терморегуляторов и запорных клапанов. Это позволит осуществлять регулировку климата в доме в полуавтоматическом режиме.

Циркуляционный насос для принудительной рециркуляции воды в системе отопления

Обобщая вышеизложенное, можно отметить, что выбор из трех существующих типов разводок водяного отопления должен осуществляться обдуманно. В небольшом по площади одноэтажном доме можно проложить только одну трубу. Такую схему еще называют «ленинградкой». Если площадь дома значительная или он двухэтажный, то лучше делать двухтрубную систему отопления с обратной трубой. Для создания в доме современной и эффективной системы отопления, можно смонтировать ее по коллекторной схеме. Стоит она будет больше, но и эффективность у нее будет гораздо выше. Главное, чтобы любая созданная система всегда работала хорошо и надежно в любых, даже сложных, условиях. Для этого сооружать ее нужно по всем правилам и рекомендациям.

Зачем нужен распределитель

Коллектор отопления представляет собой простое устройство, состоящее из участка трубы с несколькими патрубками, к которым подводятся все отопительные контуры. С помощью распределительной гребенки можно одновременно подключить к тепловому носителю несколько потребителей:

• радиаторы отопления во всех помещениях
• теплые полы
• бойлер для горячего водоснабжения
• конвекторы и другие устройства

Основная задача, которую выполняет распределитель отопления, кроется в самом названии – он равномерно передает тепло от отопительного котла ко всем нагревательным элементам. При этом устройство поддерживает во всех помещениях одинаковую температуру.

Все распределительные коллекторы снабжены запорной арматурой. Она устанавливается либо на самом устройстве, либо на трубе, которая соединяется с выводным патрубком.

При возникновении аварийной ситуации (прорыв трубы или подтекание воды в местах соединений), шаровыми кранами, установленными на коллектор котла, перекрывают поврежденный контур, не отключая всей системы отопления и сохраняя тепло в доме. Кроме того при помощи такого крана регулируют температуру в отдельных помещениях.

В частных домах, имеющих больше одного этажа, коллекторы устанавливают на каждом этаже, что позволяет отключать отопление в неиспользуемых временно комнатах, тем самым экономя топливо.

Распределитель для отопления состоит из 2-х расположенных параллельно гребенок. Одна из них устанавливается на выходе теплоносителя из отопительного котла, а ко второй подводится обратный контур системы.

Плюсы коллекторной отопительной системы

Основные преимущества, которые дает гребенка для отопления, – это простота эксплуатации и управления системой.

Дополнительные плюсы следующие:

1. Благодаря установке коллектора каждым составляющим элементом отопительного контура можно управлять централизованно и независимо. Можно ставить разную температуру в любой комнате, отключать отдельные отопительные приборы или целые группы.
2. Каждая линия, проложенная от коллектора, подает теплоноситель в одну батарею или группу приборов, поэтому можно делать разводку из труб небольшого сечения. Трубопроводы чаще укладывают в стяжку пола, стараясь сократить до минимума расстояние между отопительным прибором и гребенкой.
3. При необходимости коллекторная схема позволяет объединять несколько контуров с разными параметрами теплоносителя. В этом случае устанавливают гидрострелку, являющуюся разновидностью коллектора и представляющую собой трубу большого сечения. Она обеспечивает связь между подачей и обраткой, регулирует потоки теплоносителя.

Среди недостатков стоит назвать следующее:

• больший расход тепловой энергии, чем при последовательном подключении;
• при использовании лучевой разводки присутствует перерасход материалов, а сама сеть будет портить интерьер;
• скрытая прокладка трубопроводов имеет много недостатков;
• большое гидравлическое сопротивление при использовании труб малого сечения вынуждает устанавливать циркуляционные насосы;
• при создании нескольких контуров надо монтировать столько же циркуляционных насосов, что повышает затраты на организацию системы;
• из-за обязательного применения насосного оборудования отопительная система является энергозависимой, поэтому не подходит для населенных пунктов с перебоями в подаче электроэнергии.

Принцип работы коллектора

Распределительная гребенка системы отопления предназначена для перенаправления потоков теплоносителя, поступающих из главной магистрали, по отдельным контурам. Это же устройство возвращает охлажденную жидкость в котел.

При использовании коллектора для системы отопления отдельно подключенные к нему контуры работают независимо, имеют разные параметры. По сути, это распределительный узел, являющийся промежуточным звеном.

Его главные элементы:

1. Обратный распределитель отводит охлажденный теплоноситель в нагревательное оборудование.
2. Подающая гребенка распределяет тепловой носитель по контурам.

Оба устройства формируют коллекторную группу. У каждого элемента есть несколько выпусков для подключения обособленных контуров. Они в свою очередь идут к отопительным агрегатам. На каждый отвод устанавливают регулировочный кран или запорную арматуру. Благодаря им можно регулировать давление в контуре и при необходимости отключать отельные ветки с целью проведения ремонта.

Для удобства управления отопительной системой на корпус гребенки устанавливают дополнительное оборудование:

• тепловые счетчики;
• расходомеры;
• водосливные клапаны;
• воздухоотводчик.

Коллекторная система работает по такому принципу:

1. Нагретый в котле теплоноситель поступает в коллекторный распределитель.
2. Вследствие большого сечения устройства скорость тока теплоносителя уменьшается, за счет чего происходит распределение потоков по всем отводам.
3. Через патрубки с меньшим диаметром жидкость из коллекторного узла идет в отдельные контуры к радиаторам или теплым полам. Поэтому каждый прибор получает теплоноситель с одинаковой температурой.
4. При достижении отопительного прибора вода отдает тепловую энергию и идет по другой трубе в противоположном направлении к гребенке.
5. При попадании в обратный распределитель поток дальше следует в нагревательное оборудование.

Самодельные конструкции

Коллектор имеет существенный недостаток – высокая стоимость.

Поэтому многие «самоделкины» собирают своими руками различные варианты коллекторов, сообразуясь со своим кошельком и наличием комплектующих.

Есть два варианта такого пути:

Схема коллектора на 3 петли может быть реализована следующим образом:

Сначала следует собрать трубы коллектора — обратки и теплоносителя, питающего тепловые контуры. Для этого используют по одной гребенке на 3 канала или по 3 однопетельных узла на каждый коллектор.Коллектор обратки комплектуется датчиком протока или расходомером и установленным встречно узлом подключения рукавов подвода обратки по каждой петле.

Однопетлевые коллекторы соединяются резьбовыми элементами в гребенку. Каждая петля теплоносителя содержит теплодатчик с исполнительным механизмом и узел подключения магистрали питания теплового контура.К одному концу коллекторов подключены воздухоотводчики, а с другой – к трубам коллектора подключен насос перекачки теплоносителя, и дополнительно к этой точке подключается термостатический вентиль или сервопривод, который время от времени пополняет смеситель горячей водой.Коллектор в сборе крепится к стене, проверяется на работоспособность и подключается к тепловым контурам. После этого проводится окончательный монтаж и настройка всей системы.

Здесь приведен простейший работающий вариант коллектора для теплого пола доступный широкому кругу мастеров самоделок. Возможности реальных коллекторов часто расширяют, подключая более сложные системы регулирования и учета.

Например, подключают счетчики тепла, дополнительные измерители температуры и многое другое, кто во что горазд – на то и существуют самодельщики-изобретатели, чтобы что-нибудь «собрать самому».

Если самодельный коллектор будет спаян из полипропиленовых труб, то необходимо пополнить арсенал своих инструментов специальным паяльником для сварки деталей из этого полимера.

При сборке способом сварки размер каждого однопетельного узла увеличивается за счет швов, а если тепловых контуров больше 3, то весь коллектор становится громоздким, и его установка становится проблематичной. В остальном схема пластикового коллектора и его настройка ничем не отличается от описанного ранее.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить коллектор для теплого пола своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Зачем вообще нужен распределитель?

В доме, где установлено несколько контуров отопления, распределительный коллектор просто необходим. Если суммировать диаметр входа каждого контура и сравнить с диаметром трубы подключения котла, станет очевидным, что последний показатель значительно меньше. Например, патрубок настенного газового котла чаще всего имеет диаметр ¾ дюйма. Допустим, к нему подключают:

• систему радиаторов;
• систему теплого пола;
• бойлер косвенного нагрева.

Диаметр подключения каждого потребителя составляет 1 дюйм. Будет ли теплоноситель успевать поступать через выход в ¾ дюйма на три входа по 1 дюйму? Ответ очевиден: в ходе эксплуатации такой системы вполне естественно возникает дефицит теплоносителя при включении одновременно всех контуров отопления.

Например, радиаторная система работает нормально, но при включении дополнительной системы теплого пола наблюдается снижение температуры, воздух в помещениях не прогревается. Говоря проще, горячая вода поступает в систему недостаточно быстро.

Распределительный коллектор позволяет полностью контролировать работу отопительной системы частного дома и настраивать ее под конкретные потребности и желания владельца

Для решения проблемы понадобится установить распределительный коллектор. Это специальная металлическая гребенка, на которой установлен ряд устройств ввода-вывода для каждого отдельного контура отопления. Коллектор позволяет регулировать объемы теплоносителя, поступающего в систему, его температуру, давление в системе и т. п. С помощью этого устройства можно осуществлять централизованный контроль за процессом обогрева каждого отдельного помещения, снабженного собственным контуром отопления.

Через распределительный коллектор подключают:

• системы теплого пола;
• радиаторные системы;
• конверторы;
• панельные системы отопления и т. п.

В распределительном коллекторе имеются подающий и возвратный отделы, которые связаны друг с другом. Подающий коллектор позволяет управлять собственно подачей горячего теплоносителя к каждому конкретному контуру отопления. Это очень удобно, поскольку в случае поломки не нужно отключать всю систему, можно перекрыть только отдельный контур и произвести необходимый ремонт. Возвратный отдел коллектора необходим для регулирования давления на определенном участке системы, чтобы качество отопления достигло заданного уровня.

Не стоит пытаться исправить ситуацию, устанавливая дополнительные циркуляционные насосы или специальные клапана. Они не помогут заполнить систему отопления достаточным количеством теплоносителя. А вот распределительный коллектор с этой задачей справляется вполне успешно

Обратите внимание, что в большом доме, имеющем два или более этажей, рекомендуется использовать отдельный распределительный коллектор для каждого этажа
