Конвекторы взрывозащищенные

Конвекторам ЭКЕх присвоена маркировка вызрывозащиты 1Ex d IIB «Т1. Т5» Gb X в соответствии с требованиями ГОСТ IEC 60079-14-2011 и ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Данный вид взрывозащиты позволяет применять конвекторы ЭКЕх для работы в взрывоопасных зонах класса 1 и 2 ГОСТ IEC 60079-10-1-2011, категорий IIA и IIB ГОСТ Р МЭК 60079-20-1-2011 и температурных классах Т1, Т2, Т3, Т4, Т5 ГОСТ IEC 60079-10-1-2011.

Конструкция взрывозащищенного электрического конвектора представляет собой стальной корпус, внутри корпуса расположены оребренные оболочки нагревательных элементов изготовленные из нержавеющей стали. С одного торца оболочки заглушены, а противоположная сторона предназначается для установки нагревательных элементов и поэтому закрыта взрывозащищенной клеммной коробкой. Внутри клеммной коробки кроме электрических соединений и клемм подключения, находится контрольная аппаратура — термоограничитель, терморегулятор или датчик температуры. Корпус конвектора окрашивается антистатической порошковой краской RAL 7035CA.

При заказе взрывозащищенных электроконвекторов, обратите внимание:

При работе обогревателей во взрывоопасных зонах применение системы управления нагревом — обязательно, кроме соблюдения требований взрывозащиты позволит экономить электроэнергию, защитить от возникновения аварийных ситуаций и автоматически поддерживать заданную температуру.

Не пренебрегайте Вашей безопасностью!

Фотографии взрывозащищенных конвекторов ЭКЕх:

Технические характеристики взрывозащищенных конвекторов

Керамические нагреватели, использующиеся в составе взрывозащищенных конвекторов, обладают большой площадью теплообмена, что позволяет лучше распределить установленную мощность и избежать перегрева. Применение резистивной проволоки увеличенного диаметра благотворно влияет на срок службы нагревателя, а при выходе из строя нагревательного элемента, его очень просто заменить без замены всего нагревателя. В тех случаях, когда необходимо получить нагреватель с минимальными габаритами — мы применяем трубчатые или патронные электронагреатели.

Взрывозащищенный обогреватель ОВЭ-4-БТр-1,0-220 (конвектор)

•
•
•
•
•

Автоматическое регулирование температуры

Надежные оребреные ТЭНы собственного производства

Наименование параметра	ОВЭ-4-БТр-1,0-220
Напряжение питания сети, В	220
Потребляемая мощность, кВт	1,0
Степень защиты от внешних воздействий

по ГОСТ 14254-80 IP54 Габаритные размеры 1120х362х85 Масса, кг, не более 15

Обогреватель взрывозащищенный бытовой с терморегулятором ОВЭ-4-БТр-1,0-220 предназначен для обогрева объектов при наличии окружающих взрывоопасных сред. Может применяться в бытовых и производственных помещениях.

Преимущества ОВЭ-4-БТр-1,0-220:

• Автоматическое регулирование температуры в диапазоне от 0 до 40˚С
• Настенная установка
• Маркировка взрывозащиты 1ЕхdIIAT3X

Взрывозащищенные конвекторы

Брошюра

Взрывозащищенные конвекторы для отопления промышленных помещений, контейнеров с технологическим оборудованием, покрасочных камер, складов для легковоспламеняющихся материалов, буровых платформ и прочих потенциально взрывоопасных мест.

CETAL предлагает неограниченный диапазон взрывозащищенных электронагревателей для взрывоопасных зон и нагрева взрывоопасных и легковоспламеняющихся веществ.

Также CETAL может разработать и изготовить конвектор в соответствии с техническим заданием клиента.

Для применения во взрывоопасных зонах CETAL предлагает коробки подключения с взрывозащитой типа «d» или «e».

Функциональная надежность и механическая прочность — ключевые свойства теплообменного оборудования CETAL.

Доступные параметры конвекторов

• Мощность: от 100 Вт до

10 кВт

Напряжение: 110 / 230 / 400 / 680 В

Корпус из оцинкованной либо нержавеющей стали

Оребрение покрытое эмалью, из оцинкованной или нержавеющей стали

Преимущества CETAL

• Широкий выбор материалов и комплектующих в соответствии с пожеланиями клиента и условиями эксплуатации
• Воспользуйтесь 50-летним опытом CETAL как разработчика и производителя.
• Оборудование доступно как для взрывоопасных зон так и для общепромышленного использования
• Прочность

Рабочие условия

• Нормальные (общепромышленные) условия окружающей среды
• Потенциально взрывоопасные зоны (ATEX/IECEx) и NEC 505
• Экстремальные температуры: от — 60°C до + 80 °C
• Материковый / Морской воздух
• Соленый воздух

Жидкости, газы и твердые вещества

• Воздух, нагрузка 0,1-8 Вт/см 2 в соответствии с температурой ТЭН, материал: AISI 321 / 12Х18Н10Т
• Не коррозионно-активные газы

Техническое описание

Нагревательные элементы

Удельная мощность, диаметр и толщина трубки ТЭН выбираются для оптимизации надежности и прочности (к коррозии и рабочей температуре) оборудования CETAL.

Технологии

• Трубчатые нагревательные элементы
• Керамический нагреватель в корпусе из стальной оребренной трубы.

Диаметр и материал ТЭН

• Диаметр трубки ТЭН: 8,5 / 10 / 13,5 и 16 мм
• Материал ТЭН: нержавеющая сталь AISI 304 или 321
• Тип трубки ТЭН: герметичная сварная трубка

Производство

• 100% сырья и компонентов от проверенных поставщиков из Европы
• Все нагревательные элементы и конвекторы произведены на заводе CETAL

1. Соединительные клеммы
2. Трубка ТЭН
3. Изолятор: оксид магния (MgO), для обеспечения оптимальной теплопередачи и электрической изоляции
4. Нагревательная спираль: никель-хромовый сплав 80/20 (Нихром), является активной частью нагревательного элемента
5. Электрод обеспечивающий “холодную длину” (без нагрева)
6. Герметик: предотвращает абсорбцию влаги изолятором. Различные типы (силиконы, смолы, цементы) герметиков применяются в зависимости от промышленного назначения, нагреваемой среды и расчетной температуры.
7. Внешний изолятор: из стеатита или корунда, обеспечивает диэлектрическую изоляцию (расстояние утечки, расстояние в воздухе).

Описание возможностей

Взрывозащищенные конвекторы RAE

Взрывозащищенные радиаторы RBAE

Согласно сертификату экспертизы типа ЕС

LCIE 01 ATEX 6042 X

IECEx LCIE 15.0029X

LCIE 01 ATEX 6042 X

IECEx LCIE 15.0029X

Тип нагревательных элементов

Оребренные трубчатые электрические нагреватели (ТЭН)

Керамический спиральный нагревательный элемент

Корпус из оцинкованной или нержавеющей стали с эмалированными оребренными ТЭН.

Версия из нержавеющей стали рекомендуется для использования в определенных условиях, таких как соленая морская вода.

Стальная оребренная труба с черным покрытием для лучшего излучения

Опоры и крепления

Оцинкованная или нержавеющая сталь

Температурный класс ATEX/IECEx

Температура окружающей среды

от — 50 °C до +40 °C

Максимальная температура ТЭН

+ 200 °C (T3) / + 135 °C (T4)

при температуре окружающей среды +40 °C

Версии на 500 Вт и 750 Вт: 230В / 1 фаза

Другие версии: 230В / 1 фаза или

400В / 3 фазы «звезда» или «треугольник» **

400В / 3 фазы (по запросу)

Взрывозащищенная коробка подключения (ATEX/IECEx)

Окрашенный алюминий, стандартный цвет RAL 1004 Кабельные вводы из никелированной латуни по ATEX

нержавеющая или окрашенная сталь с
взрывозащищенными кабельными вводами ATEX

Окрашенный алюминий,
стандартный цвет RAL 1004

Встроенный термостат, терморукав из нержавеющей стали,
0/40 °C (3 фазы), -20 / +50 °C (1 фаза)
или 0/38 °C (1 фаза) в зависимости от модели

• Набор для настенного монтажа
• Другое напряжение по запросу
• Другая температура окружающей среды по запросу

* по запросу
** другое напряжение по запросу, максимально 680 В

Сертификация

• Сертифицировано для работы во взрывоопасных зонах: зоны 1/11 и 2/22
• Сертификат испытаний типового образца на соответствие требованиям ЕС LCIE 01 ATEX 6042X
• Сертификат соответствия IECEx типа LCIE 15.0029X
• Сертификат соответствия EAC и ТР ТС (ранее ГОСТ-Р)

Производственные испытания

Электрические тесты

• Тест мощности резистивной спирали в холодном состоянии. Допустимо: -5% и +10% номинального значения сопротивления.
• Тест изоляции, постоянный ток 500 В, минимальное значение на холодной спирали > 100 МОм
• Диэлектрический тест на пробой, (2U + 1000 В) x 1,2 в течение 1 секунды
• Ток утечки и диэлектрическая прочность могут быть измерены на образце при рабочей температуре (по запросу).
• Все нагревательные элементы испытываются перед отгрузкой (Окончательная проверка)(Final control)

Механические тесты

Контроль габаритов

• Проверка критических значений габаритов

Взрывозащищенное исполнение ATEX / IECEx

Использование специально разработанных коробок подключения позволяет устанавливать оборудование с электрическими нагревателями в потенциально взрывоопасных зонах.

Коробки подключения с повышенной безопасностью типа “e” (EN60079-7) или взрывозащищенные коробки подключения типа “d” (EN 60079-1), вместе с контролем температуры в соответствии с международным стандартом EN 60079-0 (Российский аналог МЭК 60079-0:2011), делают возможной работу оборудования в потенциально взрывоопасных зонах (Зона 1 и Зона 2) для газов относящихся к группам A-B-C.

Опции

• Набор для настенного монтажа

Комплект монтажных креплений доступен в качестве дополнительной опции.

Взрывозащищенные конвекторы ATEX

Брошюра

Промышленные конвекторы для использования во взрывоопасных и пожароопасных зонах (ATEX)

Взрывозащищенные промышленные конвекторы CETAL разработаны для безопасного обогрева помещений и технологического оборудования во взрывоопасных зонах по ATEX/IECEx

RAE — конвектор с коробкой типа «d», 230В, 1-фаза

ATEX температурный класс

RAE d 230 V standard

RAE d 230 V standard + thermostat

Термостат
0/38 °C

RAE d 230 V stainless steel + thermostat

Термостат
0/38 °C

RAE d 230 V stainless steel

RAE — конвектор с коробкой типа «d», 400В, 3-фазы

ATEX температурный класс

RAE d 400 V standard

RAE d 400 V standard + thermostat

Термостат
0/40°C, 3-фазы

RAE d 400 V stainless steel + thermostat

Термостат
0/40°C, 3-фазы

RAE d 400 V stainless steel

Дополнительные комплектующие

RAE — конвектор с коробкой типа «e», 230В, 1-фаза

ATEX температурный класс

RAE e 230 V standard

Круглая, окрашенная сталь

RAE e 230 V standard + thermostat

Квадратная,
нержавеющая сталь

Термостат
-20/+50°C 1-фаза

RAE e 230 V stainless steel + thermostat

Квадратная,
нержавеющая сталь

Термостат
-20/+50°C 1-фаза

RAE e 230 V stainless steel

Круглая,
окрашенная сталь

RAE — конвектор с коробкой типа «e», 400В, 3-фазы

RAE e 400 V standard

Круглая,
окрашенная
сталь

RAE e 400 V inox

Круглая,
окрашенная
сталь

RBAE — взрывозащищенные радиаторы

Взрывозащищенные радиаторы RBAE — серия «T3»

Взрывозащищенные радиаторы RBAE — серия «T4»

Обогреватели взрывозащищенные

Найдено в категориях:

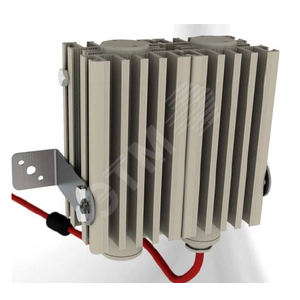

Нагреватель взрывозащищенный ВНУ-100Б1 (ВНУ-100Б1)
