Технические характеристики газового котла Protherm Волк (12-16 KSO) + инструкция по подключению

03.02.2019 2,143 Просмотров

Компания Protherm занимается изготовлением теплотехнических установок, входя в состав холдинга одного из европейских лидеров в этой области — знаменитой фирмы Vaillant.

Это само по себе является визитной карточкой и свидетельствует о высоком качестве и технологическом совершенстве продукции.

Установки Protherm ориентированы на среднего покупателя, цены на продукцию компании значительно ниже, чем на оборудование других фирм.

Кроме того, техника проходит адаптацию к техническим условиям страны, в которой ей придется работать, что весьма существенно для России.

Рассмотрим одну из специфических модельных линеек компании — газовые котлы Protherm Волк.

Газовые котлы Protherm Волк (12-16 KSO)

Они изготовлены из стали, имеют одноконтурную конструкцию, т.е. предназначены только для питания отопительного контура.

Камера сгорания открытого типа рассчитана на естественный вывод отработанных газов и дыма, поэтому устанавливать такие котлы рекомендуется в отдельных помещениях с качественной вентиляцией.

Основным достоинством котлов Protherm Волк является энергонезависимость. В отличие от других модельных линеек, нуждающихся в правильном подключении электропитания, розжиг горелки производится с помощью пьезоэлемента.

Такая особенность позволяет использовать оборудование в отдаленных поселках с изношенными электросетями, где нередки случаи аварийного отключения питания. Нет нужды в приобретении дорогостоящих бесперебойников или стабилизаторов напряжения, что также является большим бонусом для пользователей.

Агрегаты оптимальны для использования в помещениях площадью до 160 м2 (в зависимости от мощности данной модели) и, как правило, эксплуатируются в связке с установками для нагрева горячей воды для бытовых нужд.

Обычно используются газовые водонагреватели, что удобно — газовый трубопровод можно подвести сразу для двух приборов потребления.

Модельный ряд

Серия Волк состоит из 2 моделей:

• Protherm Волк 12 KSO
• Protherm Волк 16 KSO

Цифры после наименования моделей обозначают мощность в кВт. Буквы KSO означают, что котел напольный с открытой (атмосферной) камерой сгорания.

16 KSO

Напольный газовый котел с открытой горелкой, мощность которого достигает 16 кВт. Предназначен для обогрева помещений площадью до 160 м2 (при условии высоты потолков до 3,5 м).

Оборудован стальным теплообменником повышенной прочности, установлена качественная газовая арматура. Конструкция агрегата энергонезависимая, позволяющая ему работать в отсутствие напряжения питания.

Котел компактный, имеет относительно малые габариты, что не свойственно напольным моделям газовых агрегатов.

При всей простоте конструкции, котлы Protherm Волк 16 KSO обладают высоким качеством и стабильностью работы, их КПД составляет 92%, гарантия производителя составляет 2 года, а общий срок службы достигает 15-20 лет.

12 KSO

Мощность агрегата составляет 12.5 кВт. Конструкция этой модели котла полностью аналогична более мощному образцу на 16 кВт.

В конструкционном отношении обе модели представляют собой один и тот же механизм, но с различиями в настройках производительности. Обе модели имеют аналогичные технические характеристики с минимальными расхождениями в отношении мощности.

Разница между ними необходима для создания возможности эффективной эксплуатации в помещениях разного размера.

Технические характеристики

Рассмотрим параметры моделей серии Волк:

Параметр	Protherm Волк 12 KSO	Protherm Волк 16 KSO
Тип котла	Напольный газовый
Тип топлива	Природный газ
Тип горелки	Открытая, атмосферного типа
Электропитание	Не требуется, энергонезависимая конструкция
Тепловая мощность	12,5 кВт	16 кВт
КПД	92,5 %
Давление	1 Ат
Индикация неисправностей	Отсутствует
Габариты	745×460×390
Вес	46 кг

Устройство

Основными узлами котла являются:

• Теплообменник из нержавеющей стали.
• Стабилизатор тяги.
• Газовая аппаратура.
• Гидравлическая часть.
• Корпус с присоединительными патрубками.

Принцип действия котла заключается в нагреве теплоносителя при помощи газовой горелки и смешивании горячей ОВ с более холодным обратным потоком, что позволяет регулировать режим обогрева помещений.

Всего имеется 7 вариантов режима отопления, позволяющих настроить максимально комфортную температуру в жилище.

Система контроля тяги обеспечивает вывод дыма и отработанных газов и отсекает их от внутренней атмосферы при возникновении обратной тяги.

Для каких помещений лучше всего подходит?

Котлы Protherm Волк предназначены для питания отопительного контура в помещениях с максимальной площадью соответственно 120 и 160 м2.

Назначение и специфика этих помещений не имеют значения, если режим обогрева не нуждается в усилении, а специфика эксплуатации не предусматривает постоянного использования наружных проемов, люков или ворот.

Агрегаты наиболее эффективны в жилых домах, коттеджах или квартирах.

Удобны для отопления офисных, коммерческих или общественных помещений, но не рекомендованы для производственных цехов.

Инструкция по подключению

После доставки и установки котла на заранее отведенное место, производится присоединение трубопроводов:

• Подача газа.
• Прямая и обратная линия отопительного контура.
• Трубопровод подпитки.

При подключении важно не ошибиться и не перепутать патрубки между собой.

Газовые соединения надо тщательно проверить на предмет утечек и использованием мыльного раствора. Все соединения должны быть герметичными и прочными, без перекосов.

Подключение и первый запуска должен осуществляться авторизованными техниками из гарантийной организации, иначе договор автоматически расторгается и дальнейшее обслуживания будет производиться только за полную оплату.

Как правильно настроить

Настройка котла предназначена для создания эффективного режима работы, позволяющего добиться максимальной отдачи без сбоев или отключений. Устанавливается номинальное давление воды, регулируется работа системы розжига.

Для этого регулятор газовой аппаратуры ставят в положение «искра» и производят несколько кратковременных нажатий на кнопку розжига. Когда запальная горелка загорится, надо около 10 секунд удерживать кнопку для качественного нагрева термопары.

Если запальная горелка гаснет, выдерживают 1 минуту, после чего устройство безопасности со щелчком включается, и вновь повторяют процедуру.

Первый запуск состоит в кратковременном включении котла для проверки работоспособности и обнаружении неполадк. Все изъяны немедленно устраняют, после чего котел вводят в эксплуатацию.

Отзывы

Мнения владельцев, незаинтересованных и непредвзятых людей, значат гораздо больше, чем заявления производителей или продавцов.

Для более реалистичного представления о котлах Protherm Волк будет полезно ознакомиться с отзывами пользователей:

Protherm Волк 16 KSO + прерыватель тяги

Напольный энергонезависимый газовый котёл Protherm Волк 16 KSO не требует подключения к электросети и может работать в зданиях без электрификации. Он изготовлен на основе стального теплообменника и горелки с пьезорозжигом. Ключевые особенности котла:

• Компактное исполнение;
• Простое механическое управление;
• Инжекторная одноступенчатая горелка;
• Встроенная защита от перегрева;
• Лёгкость в установке и эксплуатации.

Газовый котёл Protherm Волк 16 KSO получил высокие оценки пользователей и заслужил звание одного из самых надёжных. Он создан для работы в отопительных системах открытого типа с естественной циркуляцией теплоносителя и оснащён устойчивым к коррозии двухходовым теплообменником. Аппарат выполнен в компактном металлическом корпусе с задним подключением отопительного контура. Тепловая мощность котла составляет 16 кВт, благодаря чему он может отапливать помещения площадью до 160 кв. м. Контур ГВС отсутствует, задача подготовки горячей воды решается с помощью вспомогательного оборудования – бойлера косвенного нагрева, газового проточного водонагревателя или электрического накопительного водонагревателя.

Protherm Волк 16 KSO оснащён механической системой управления. Она самостоятельно поддерживает определённую температуру теплоносителя, не требуя внешнего электропитания. Благодаря этому в помещениях тепло даже при отключении электроэнергии. Для контроля температуры и давления в контуре на борту предусмотрен термоманометр. При достижении пороговой температуры срабатывает защита от перегрева, препятствующая выходу оборудования из строя. Котёл отличается высокой надёжностью, не требует излишне частого обслуживания и участия пользователей в своей работе.

Розжиг в котле Protherm Волк 16 KSO осуществляется с помощью пьезоэлемента, поджигающего пилотную горелку. Это проверенный временем механизм, обеспечивающий почти мгновенный розжиг основного пламени. При пропадании газа в магистрали срабатывает система автоматического отключения. Также предусмотрено отключение в случае пропадания тяги.

Напольный газовый котёл Protherm Волк 16 KSO используется для обогрева зданий различного назначения. Чаще всего это небольшие дачные домики, жилые частные домовладения небольшой площади и производственные помещения. Для работы оборудования требуется дымоход диаметром 130 мм. Контур отопления подключается через патрубки на два дюйма. Благодаря КПД 92,5%, котёл экономно расходует газовое топливо, уменьшая расходы на отопление.

Купить напольный газовый котёл Protherm Волк 16 KSO по низкой цене и с доставкой по России вы сможете в интернет-магазине Теплодвор. Порадуем покупателей изобилием оборудования и его высоким качеством, поможем подобрать отопительную и водонагревательную технику. Зона доставки – Москва и вся Россия.

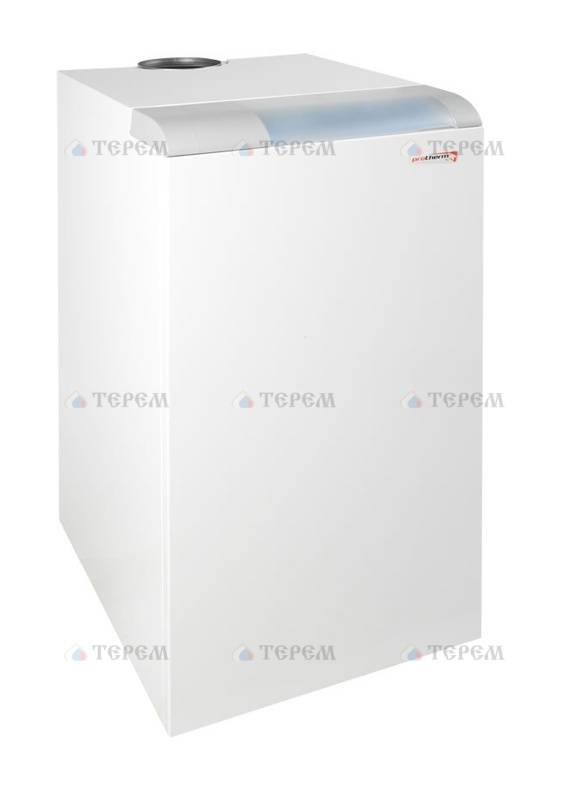

Напольный стальной котел Protherm Волк 16 KSO

Описание

Одноконтурный газовый котел Протерм Волк 16 KSO представляет собой энергонезависимое устройство, предназначенное для отопления. Он может быть установлен в жилых и производственных помещениях, площадью до 160 м.кв.

Котел Волк 16 КСО имеет напольный тип установки. Устройства данного типа предназначены для установки в отопительные системы, имеющие естественную (гравитационную) циркуляцию носителя. Стационарный вертикальный дымоход создает естественную тягу. Комбинация с водонагревателем косвенного нагрева позволяет получить горячее водоснабжение.

Для котла предусмотрена открытая камера сгорания, стальной теплообменник, двухходового типа, атмосферная инжекторная горелка из нержавейки, пьезорозжиг и одноступенчатое регулирование мощности. В комплект входит регулятор тяги.

Отличительные особенности Волк 16 КСО

Отличительными особенностями модификации Волк 16 КСО являются высокие показатели качества, безопасности и надежности.

Встроенная автоматика позволяет моментально отключить прибор и прекратить его работу в случае неисправностей, перегрева, нарушениях рабочего цикла и тяги. Для этого предусмотрена система датчиков и индикации.

Габаритные размеры 745/460/390 мм, вес 46,5 кг, КПД 95,5 %, максимально возможный нагрев до t +80 С.

PROTHERM Волк Котел Волк 16KSO

Серия Волк предназначена только для отопления. Это напольные стальные газовые котлы мощностью 12,5 и 16 кВт для систем с естественной циркуляцией теплоносителя. Устанавливаются в жилых домах, дачных домиках и производственных помещениях. Основное преимущество — котлы энергонезависимы, не требуют подключения к электрической сети. Конструкция проста и надежна, а отображение температуры и давления теплоносителя в системе отопления позволяет контролировать работу котла и получать информацию о ней в любой момент.
Розжиг котла осуществляется при помощи пьезоэлемента. Мощность котла регулируется (одна ступень).

Особенности серии Волк
— Газовые напольные котлы.
— Только для систем с естественной циркуляцией теплоносителя.
— Максимальное рабочее давление теплоносителя не более 1,0 Атм.
— Электронезависимы.
— Стальной теплообменник.
— Мощность 12,5 и 16 кВт.
— КПД 92,3%.
— Атмосферная горелка из нержавеющей стали.
— Пьезорозжиг.
— 1-но ступенчатое регулирование мощности котла.
— Управление котлом при помощи регулятора давления газа.
— Индикация давления теплоносителя.
— Индикация температуры теплоносителя.
— Контроль тяги в дымоходе.
— Защита от перегрева.
— Контроль наличия пламени.
— Устойчивы к сложным гидравлическим режимам эксплуатации.
— Поставка котла уже в собранном виде.
— Стабилизатор тяги входит в комплект поставки котла.
