Как работают водогрейные котлы центрального отопления?

Отопительный котел – это один из самых важных элементов системы обогрева. Не секрет, что сегодня наиболее распространённым типом котлов являются водогрейные устройства. А связано это, в первую очередь, с удобством водяного отопления. В настоящее время выпускаются самые разные агрегаты данного типа. В принципе, большинство применяемых нагревательных котлов и различаются главным образом возможностью использования того или иного теплоносителя. Кроме того, отличаться такие устройства могут технологией установки, конструкцией и т.п.

Котельная для центрального отопления

Котлы водогрейные центрального отопления: предназначение и характеристики

Водогрейные котлы, как правило, применяются не только для обогрева малогабаритных зданий, вроде частных домов, таун-хаузов и коттеджей, но и в системах отопления многоквартирных домов. Кроме того, при помощи таких устройств можно организовать горячее водоснабжение в частном доме. Стандартный водогрейный котел представляет собой устройство для нагрева теплоносителя (воды) под давлением без возможности кипения жидкости. Рассмотрим более подробно ключевые характеристики таких устройств.

Тепловая мощность

Данный показатель определяет количество тепловой энергии, передаваемое теплоносителю за единицу времени. Измеряется теплопроизводительность в киловаттах, а указывается эта величина в паспорте изделия. Так, в зависимости от мощности устройство может быть большой, средней и малой мощности.

Температура теплоносителя

Данный критерий бывает двух видов – минимальная и номинальная температура при входе в котел. Вообще же, номинальная температура – это показатель, который котел обеспечивает при нормальном функционировании. Как правило, эта температура колеблется в пределах от плюс 60 до плюс 110 градусов по Цельсию. Добавим, что минимальные показатели нужно выдерживать для того, чтобы не возникала низкотемпературная коррозия в случае образования на трубопроводе конденсата.

Максимальная же температура – это тот уровень нагрева жидкости, когда еще не происходит кипение теплоносителя; обычно это в пределах от 110 до 115 градусов по Цельсию. Именно с такими показателями обычно выпускаются котлы для индивидуального пользования. Агрегаты для центрального отопления идут уже с более высокими показателями; такими, например, оснащаются ТЭЦ.

Градиент

Данная величина представляет собой разницу температур на входе в нагревательное устройство и на выходе из последнего. Градиент обычно находится в пределах от 50 до 55 градусов. Однако на этот показатель заметно влияют технические характеристики материала, из которого конкретный котел изготовлен.

Разновидности отопительных котлов

Большинство водогрейных котлов устроены одинаково; отличаются они в основном по мощности и производителю (например, на отечественные и зарубежные). Однако и по конструктивному исполнению их можно классифицировать на:

• жаротрубные;
• водотрубные.

Первые отличаются наличием специальных трубок, по которым двигаются нагретые продукты сжигания топлива. В таких агрегатах используются особые горелки-автоматы, снабженные дутьевыми вентиляторами.

В водотрубных котлах имеются кипятильные трубки, по которым уже двигается вода. Энергоноситель сжигается, и нагревает воду. Все это способствует тому, что устройство прогревается довольно быстро, и нагрев несложно регулировать. Кроме того, в таких конструкциях предусмотрена возможность сильных перегрузок, что заметно снижает вероятность их взрыва.

Водогрейные котлы обычно имеют один или два контура. Во втором случае нагретый теплоноситель может подаваться в водопроводную сеть или на теплый пол. Иногда такие котлы уже снабжены расширительными бачками и циркуляторами, которые обеспечивают интенсивный водооборот.

Классифицируют водогрейные котлы и по типу используемого топлива на:

• твердотопливные устройства, в которых энергоносителем выступает дерево, опилки или уголь. Такие котлы можно устанавливать на даче, в бане или сауне, потому что для них требуется достаточно места;
• жидкотопливные котлы работают на машинном масле, мазуте или солярке. Используются они для обогрева коттеджей и частных домов;
• в последнее время рынок котлов центрально отопления заполонили газовые устройства, в которых топливом служит природный либо сжиженный газ. Такие агрегаты подойдут не только для дома или таун-хауса, но и для квартиры;
• электрические водогрейные устройства благодаря своей компактности прекрасно подойдут как для частного дома, так и для городской квартиры.

По способу установки агрегаты могут быть либо настенными, либо напольными.

Котлы центрального отопления: особенности

Все, о чем мы говорили выше, все же в большей степени относится для обустройства автономного отопления. Котлы водогрейные центрального отопления отличаются некоторыми существенными особенностями, включая гораздо большую мощность.

Как правило, располагают такие агрегаты в одном помещении – в бойлерной или котельной, а иногда и в инженерном зале. И уже оттуда тепловая энергия при помощи централизованной системы трубопроводов распространяется по всему многоквартирному дому.

В котле тепло образуется от сжигания топлива – мазута, газа или даже дров. Причем в отношении экологии такой способ образования тепла считается одним из самых безопасных.

Система работы водогрейного котла

При выборе котла для центрального отопления следует учесть несколько важных факторов, среди которых:

• вид топлива. Наиболее популярные сейчас – это газ и мазут, причем первый еще и удобнее, если дом уже подключен к газопроводу. Ведь котел не приходится самостоятельно заправлять топливом. К тому же агрегаты, работающие на мазуте или дрова, сложны в обслуживании, а значит, и более дорогие;
• объем и мощность устройства – рассчитываются исходя из обогреваемой площади, с учетом каждого этажа;
• тип нагревателя – конвекционный, комбинированный или системный. Конвекционный котел потребляет больше всего энергии, но с помощью него можно не только обогреть весь дом, но и обеспечить его горячим водоснабжением. А вот для комбинированного котла отдельный бак для воды и дополнительные насосы не нужны, но он может по необходимости обеспечивать жильцов горячей водой. И хотя такие котлы дешевле традиционных, им требуется больше времени для разогрева воды. Дороже всего обойдется установка системного котла, однако такое устройство дает постоянную температуру и напор воды, так как нагревательный элемент здесь находится в самом резервуаре для воды;
• энергетическая эффективность.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

КОТЁЛ – ПЛИТА ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ K-4AB

• Предназначен для обогрева помещений и приготовления пищи
• Высокий КПД (78 %)
• Автоматически регулируется температура котла
• Котел может быть лево – правосторонних исполнений
• Большой объем топки (80 дм³)
• Две варочные конфорки
• Духовка с полкой приготовления пищи
• Два положения колосников
• Широкая дверь топки
• Заслонки розжига и тяги
• Гарантия на корпус котла 4 года
• Цветовая гама:

Описание

Характеристика

Номинальная мощность, кВт

Площадь обогрева (при коэффициенте теплового сопротивления здания 2,5), м²

Коэффициент полезного действия (при топке дров.), %

Объем топки, дм³ (л)

Время горения одной загрузки топлива, до, час**

Размер дров, до, см

Объем воды в котле, л

Диаметр дымохода, мм

Минимальная тяга в дымоходе, Па

Габаритные размеры, HxBxL, мм

Вес (брутто), (±10%), кг

* Также можно применять уголь, обрезы древесины, опилочные и торфяные брикеты. Топить дровами влажностью более 25 % не рекомендуется.
** Продолжительность горения загрузки топлива зависит от влажности и вида топлива, наружной температуры и других факторов.

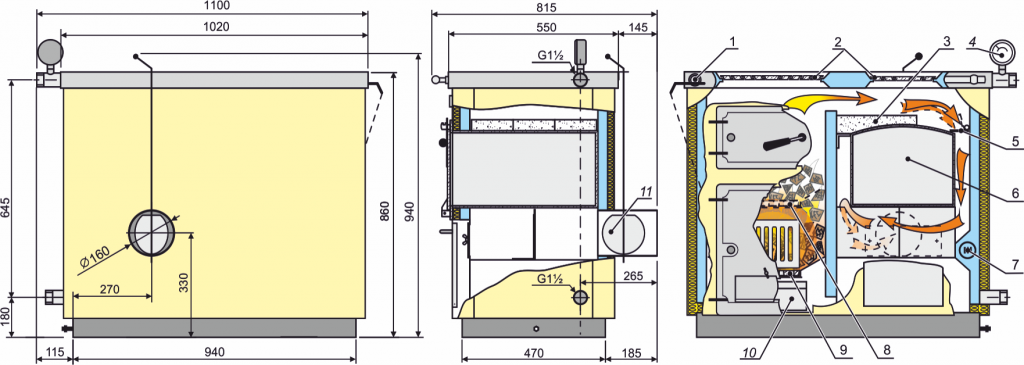

1. Регулятор тяги
2. Чугунные конфорки
3. Плиты камеры горения
4. Термоманометр
5. Заслонка розжига
6. Духовка
7. –
8. Верхнее положение колосников
9. Нижнее положение колосников
10. Зольник
11. Дымоход и заслонка тяги

Рекомендуемая принципиальная схема котельной (закрытого типа) с мембранным расширительным сосудом и клапаном аварийного охлаждения.

Рекомендуемая принципиальная схема котельной (открытого типа) с открытым расширительным сосудом.

* – Указанные в схемах соединительные элементы не продаются вместе с котлом. Используя выбранную Вами схему нужно смонтировать все в схеме указанные элементы.

Установка газового котла в квартире многоквартирного дома: что говорит законодательство?

Центральное отопление далеко не всегда устраивает владельцев квартир и многие мечтают об автономном. Но не все знают, что установка газового котла в квартире многоквартирного дома не просто мечты, а вполне реальная возможность.

С трудом верится или не верится совсем? Тогда мы вам сейчас все подробно расскажем и объясним, как осуществить независимое отопление в своей квартире, какие для этого нужны документы, как подготовить помещение и в каких случаях сделать газифицировать квартиру все-таки нельзя.

Нормативные акты, законы и постановления

Сразу рассмотрим, какие указы на законодательном уровне регулируют такие подключения. Они помогут вам осуществить задуманное без проблем с местными органами самоуправления, без опасности для здоровья и жизни, а кроме того, с минимальной тратой времени и средств.

Вам потребуются для ознакомления:

• СП 60.13330.2016 — «Отопление, вентиляция и кондиционирование».
• СП 62.13330.2011/СНиП 42-01-2002 — здесь подробно расказывается про газораспределительные системы.
• СП 41-108-2004 — документ о поквартирном теплоснабжении с помощью газификации.
• СП 402.1325800.2018 — «Правила проектирования систем газопотребления».

Ну и конечно, необходимы общие исследования документации вашего многоквартирного дома.

Этажность и прочие требования для газификации

Итак, вы запаслись терпением и у вас есть финансовая возможность обустроить автономное отопление в своей квартире.

В первую очередь следует уточнить, на каком этаже вы живете. Раньше были ограничения по газификации от 5 до 9 этажей в разных законодательных актах. Сейчас можно смело брать СП 402.1325800.2018 на рассмотрение и в нем мы видим в пункте 5.18 требования о поквартирном теплоснабжении в жилых зданиях высотой до 28 метров.

Если вы хотите поспорить с этим актом, можете попробовать, но в любом случае, потребуется уже согласование по нормам безопасности с МЧС и прочими подразделениями, положительный итог которых сомнителен.

В Техническом регламенте по безопасности газового оборудования указано, что подвод «голубого топлива» возможен лишь в том случае, если будет обеспечена пожаробезопасность, в которую входит возможность быстрого технического реагирования на воспламенения. И хотя этот документ был отменен, требования в нем вполне разумны.

Действительно, техническая возможность быстрого пожаротушения на этажах выше 10 возможна далеко не в каждом городе. Даже не всякая крыша оборудована вертолетной площадкой, не говоря уже о том, газификацию нерентабельно предусматривать в высотках строящихся зданий в силу разных причин.

Но об этом вообще отдельный разговор, главное мы выяснили — этажность вашего дома не должна превышать 28 метров.

Помещения для газоиспользующего оборудования

Теперь поговорим о самом помещении и требованиях к нему. Это нужно для того, чтобы опять-же, избежать лишних действий, ведь если ваше помещение не соответствует, смысла оформлять газификацию нет.

Рыться в кипе бумаг не потребуется, достаточно посмотреть в Правила проектирования систем газоснабжения СП 402.1325800.2018. Это самые последние по дате выпуска правила проектирования газоснабжения, которые хоть и входят в перечень добровольного применения, но соответствуют всем требованиям Технического регламента безопасности зданий.

Чтобы не забивать себе голову, подробно вы СП 402.1325800.2018 еще успеете изучить, сразу смотрим часть 5 «Требования к помещениям…» и находим раздел «Многоквартирные дома». В первом же пункте (параграф 5.16) мы видим, что установка газовых плит в кухнях-нишах категорически запрещена.

Кухня-ниша — по определению из СП 54.13330.2011 — это комната или ее часть, в которой нет обеденной зоны, использующаяся для приготовления еды. Из оборудования в ней — электроплита и приточно-вытяжная вентиляция. В более широком понимании — кухонная зона так или иначе сообщающаяся с помещениями другого назначения.

Вернемся к остальным требованиям, они такие-же как и в одноквартирных домах, поэтому смотрим пункт 5.1 и видим, что опять-же, газовые плиты должны стоять в помещениях кухонь (в 5.16 это именно они), высотой от 2,2 м, объемами от 8, 12, 15 кубических метров для 2, 3, 4-конфорочных плит соответственно.

Должна быть предусмотрена вентиляционная вытяжка, окно с форточкой для проветривания и зазором в нижней части двери от 0,02 куб. метра площади. Для котлов требования такие-же и не забудьте, что отдельные теплогенераторные должны обладать площадью от 15 кубических метров.

Для справки, теплогенераторная — помещения с назначением нежилого типа, в которых планируется или уже размещено оборудование с подачей тепловой энергии и вспомогательные к нему приборы. Это относится к газоиспользующим устройствам — плитам, колонкам, котлам.

Продолжим про котлы. Итак, газовый котел в квартире вместо имеющегося центрального отопления, обладающий мощностью до 50 кВт можно поставить в кухонном помещении, коридорном проходе, в нежилой комнате (кроме тех, что обладают повышенной влажностью — это сауны, ванные комнаты, санузел).

Если мощность прибора в комплексе с другими выше, но не превышает 100 кВт, тут потребуется отдельное помещение-котельная. Обратите внимание, что опять-же — никаких жилых помещений в квартирах выше или ниже быть не должно.

Нормы по расстояниям и конструкциям

Мы поговорили про размещение котельной, высоту от пола до потолка, теперь обсудим само помещение, где в квартире можно установить газовый котел, какие расстояния до газоиспользующего оборудования должны быть соблюдены и какие в помещении должны быть еще конструкции.

Однако есть и обязательные нормы. Так, например:

• Колонки и котлы с настенным типом крепления должны устанавливаться на поверхностях с несгораемым материалом или огражденные специальным закаленным стеклом и расстоянии от стен не менее чем 3 см.
• Деревянные полы или полы с древесным отделочным покрытием не допускаются к установке газоиспользующего оборудования, если они не покрыты изоляцией до 10 см выступа за расположенное оборудование огнестойким материалом.
• По горизонтали расстояние от плиты до отопительного оборудования принимается от 10 см.

Впрочем, обустроить отопительные приборы согласно этим требованиям, не составит такого уж труда. Куда сложнее продумать вытяжку и окно.

Вытяжные каналы и оконные конструкции

Начнем с того, что если у вас планируется размещение любого оборудования, связанного с газом, вентиляция должна быть естественного типа.

Вытяжка оборудуется с расчетом трехкратного воздухообмена с таким-же притоком и дополнительным воздухом, подающимся на поддержку горения. Подача воздуха для котла осуществляется отдельным каналом.

Что касается окна, то это должна быть легкосбрасываемая конструкция. Объем — 0,03 кв. метра на 1 куб. метр объема помещения. А дверь, ведущая из помещения должна открываться наружу.

Ну и, конечно, не забудьте про установку ИПУ.

Отдельно есть еще обязательные рекомендации по дымовым каналам и вентиляции, которые вы найдете все в том-же СП 402.1325800.2018.

Нюансы газификации многоквартирного дома

Процесс газификации многоквартирных домов может быть автономным или централизованным.

В первом варианте топливо забирается из общей магистрали трубопровода, а во втором — подача идет из специальных резервуаров, осуществляющих отпуск и хранение газового ресурса, называемых газгольдерами.

Установка газгольдеров маловероятна в условиях густонаселенных микрорайонов с многоквартирными домами, так как при их реализации должны быть соблюдены следующие условия:

1. Возможность проезда машин для обслуживания резервуаров.
2. Удаленность от любых объектов жилого назначения не менее 10 метров, от ограждений — не менее 2 метров, от других построек — от 5 метров.
3. От водоемов, скважин и прочих колодцев — 15 метров.

При централизованной газификации все требования уже соблюдены.

Разумеется, есть еще множество нюансов согласно особенностям месторасположения дома, его конструктивного строения и так далее. Эти данные вам помогут уточнить в местных органах самоуправления.

Газ для новостроек

При обустройстве газоснабжения в новостройке, каким-бы оно не было, в случае если газификация изначально не предусмотрена, необходимо провести собрание жильцов, обладающих правами на жилые помещения в конкретном доме. На собрании составляется протокол, отображающий количество присутствующих, тему собрания, решение и итоги голосования.

Если не все согласны, но при этом «За» большинство голосов жильцов, решение принимается в пользу большинства. Затем необходимо посетить администрацию, узнать про возможность газификации, согласно планировочной схеме.

Далее, председатель собрания относит протокол в ЖКХ вместе с заявлением на подключение газа. Вопрос передается проектировщику или отдельной специализированной организации.

Составляется проект и далее происходит газификация дома если есть такая техническая возможность. Для автономной газификации отдельных квартир, схема немного отличается.

Порядок оформления газификации квартиры

В первую очередь было бы не лишним узнать, можно ли вообще газифицировать жилые объекты в вашем многоквартирном доме или такой технической возможности нет. Сделать это можно в местном УК и ГРО.

Предварительный разговор нужен для того, чтобы не тратить напрасно время на сборы документации и походы по инстанциям, если все равно нереально это осуществить.

После получения одобрения, вам нужно будет собрать жильцов и получить от них положительное решение с протоколом собрания.

Посмотрим в Жилищный Кодекс Российской Федерации. В нем есть все пункты, касающиеся нюансов переустройства жилых помещений, начиная с 25 статьи. Газификация является переустройством, так как относится к инженерным коммуникациям, изменение которых требует внесения в техпаспорт жилого помещения.

Выполняются работы, согласно закону, за счет собственников жилых помещений. То есть, от газового ввода до внутридомового газового оборудования, если ваш регион не предусматривает никакой льготной программы, вы полностью оплачиваете все коммуникации и работы. А также проектные, строительно-монтажные и пусконаладочные действия, переоборудование существующих отопительных сетей.

Далее нужно сходить в орган местного самоуправления и написать заявление на переустройство, а также провести согласование на газификацию квартиры с УК.

После этого необходимо подать заявление на получение ТУ в местное ГРО, обслуживающее магистрали в вашем районе. Не забудьте также получить согласие собственника газопровода.

На договорной основе следует доверить организации, имеющей лицензию на данный вид работ, проверку дымоходной и вентиляционной систем, а также их обустройство или реконструкция.

Проводится разработка проекта и сметных работ, после чего в местную теплосеть необходимо написать заявление об отключении от общего отопления и горячего водоснабжения.

Приобретение оборудования для газоиспользования, очень важный и ответственный момент. Нельзя просто так взять и купить первую попавшуюся плиту или котел под цвет сумочки. Приборы должны соответствовать требованиям СП и ГОСТу.

После того, как все это готово, специалисты подводят трубы газопровода и устанавливают согласно утвержденному проекту внутридомовое газоиспользующее оборудование.

Следующий шаг – установка приборов учета, а также сигнализаторов, согласно СП 402.1325800.2018. Когда все установлено, между газоснабжающей организацией и заявителем заключается серия договоров на обслуживание газоиспользующего оборудования и на поставку газа.

Происходит допуск в эксплуатацию и пробный пуск газа, а также проводится инструктаж о ТБ с собственником.

Вот, пожалуй, все этапы которые необходимо пройти на пути к газификации квартиры.

Запреты для хозяев газифицированной квартиры

Получив в свое распоряжение автономное отопление не стоит думать, что теперь можно пользоваться газом как угодно. Есть определенные ограничения и запреты.

Например, категорически нельзя проводить самовольную газификацию. Что сюда относится — вывод газовых труб в местные беседки, гаражи, сараи, подвалы и так далее. Подключение оборудования не зарегистрированного в ГРО, даже если вы хотите просто поменять один прибор на другой. Для этого нужно пригласить специалистов.

Нельзя делать перепланировку помещения, в которое подведен газ без предварительного согласования. Бывает так, что после того, как установлены приборы, люди начинают убирать временные перегородки.

Не стоит думать, что такая хитрость останется без внимания. При ближайшем же техобслуживании ваш хитроумный дизайн могут завернуть. СП и СНиПы, регламентирующие установку газовых котлов в квартире, никто не отменяет после монтажа устройств.

Часто бывает так, что автоматику и сигнализаторы пользователи отключают в случае ее срабатывания на неисправность оборудования. Делать этого ни в коем случае не рекомендуется, помните, что вы рискуете не только своим имуществом, а главное жизнью, но и другими людьми, так как вы проживаете в многоквартирном доме.

Еще одно разумное требование — нельзя оставлять на время своего отсутствия приборы, не рассчитанные на длительное горение без присмотра. Речь, конечно, о газовых плитах и включенных проточных нагревателях воды, даже если они оснащены автоматикой аварийного отключения. Все-таки, речь о взрывоопасном и пожароопасном газовом топливе.

Газ использовать не по назначению (бытовые приборы), не стоит. Да и спать запрещено в помещениях котельных, все-таки недаром эти комнаты должны быть нежилого типа.

Вообще, каждого собственника ГРО должно проинструктировать относительно их прав и обязанностей перед передачей газопровода в эксплуатацию.

Обязанности владельца газифицированной квартиры

Если вы стали счастливым владельцем автономного отопления квартиры, помните, что у вас есть не только запреты, но и обязанности. Вы обязаны соблюдать правила пользования газом в быту.

• необходимость тщательно изучить инструктаж по использованию приборов с подачей газа;
• тщательно следить за оптимальной функциональностью всех устройств, дымоходов и вентиляционных каналов;
• внимательно следить за тем, чтобы тяга была на должном уровне и периодически очищать дымоотводный канал;
• незамедлительно сообщать в ГРО о всех неполадках, возникающих с подконтрольным оборудованием, в частности о возможных утечках вне квартиры на подводе газа;
• в случае внезапного исчезновения подачи газа перекрыть все вентили на горелках и подводящих трубах, позвонить в 04 для уточнения причин;
• в любое время суток допускать сотрудников ГРО для осмотра оборудования при сигнале в их офис о возможной аварийной ситуации;
• допускать специалистов для технического обслуживания и проверок;
• своевременно оплачивать полученные ресурсы согласно показаниям ИПУ;
• не допускать детей к работающим газовым приборам.

Помимо прочего, при отъезде более чем на месяц необходимо ставить в известность службу газового хозяйства и оставлять им свой действующий номер телефона для связи в случае возникновения неисправностей на линии.

Не такие уж и сложные требования, соблюдать их труда не составит, да еще и обеспечит вашу безопасность.

Выводы и полезное видео по теме

Что делать при утечке газа в квартире:

Таким образом, на вопрос — можно ли поставить газовый котел и сопутствующее оборудование в квартире, можно ответить положительно. Но для этого нужно иметь подходящие технические условия, необходимую документацию, запастись терпением и пройти все эти этапы.

Многие квартиры в России обладают автономным отоплением, следовательно и у вас есть шанс получить такую возможность.

А вы газифицировали свою квартиру? Может быть планируете или выступаете категорически против таких действий в пределах МКД? Напишите свое мнение в комментариях, а также задавайте интересующие вас вопросы.
