Курсовая работа: Теплоснабжение района города

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение высшего профессионального образования

Кафедра: Теплогазоснабжение и вентиляция

Допущен к защите

Тема: Теплоснабжение района города

студент ускоренной формы обучения

группы МР ИПК (набор 2007)

Изместьев Денис Александрович

1. Исходные данные

2. Определение расчетных расходов теплоты

3. Построение часовых и годовых графиков расхода теплоты

4. Расчет и построение графиков регулирования отпуска теплоты

5. Расчет графика температур воды на выходе из калориферов систем вентиляции

6. Расчет графика сетевой воды на отопление и вентиляцию

7. Выбор трассы и типа прокладки тепловой сети.

8. Определение расчетных расходов сетевой воды

9. Гидравлический расчет и монтажная схема водяной тепловой сети

10. Построение пьезометрических графиков

11. Подбор сетевых насосов

12. Подбор подпиточных насосов

Применение крупных источников тепла, газовые выбросы которых содержат меньше концентрации токсичных веществ, по сравнению с мелкими отопительными установками, способствуют решению крупной задачи современности – охраны окружающей среды.

Благодаря социальным и экономическим преимуществам теплофикация является одним из основных направлений развития энергетики в нашей стране. теплоснабжение жилой район

Но ограниченные ресурсы органического топлива, которое используется на ТЭЦ до настоящего времени, вызывают трудности использования его в дальнейшем.

В перспективе основными источниками для теплоснабжения будут атомные котельные и атомные ТЭЦ. Использование этих источников приведет к увеличению концентрации тепловых нагрузок, увеличению радиуса действия систем и необходимости решения новых научных и инженерных задач. Наряду с ядерным топливом будут применятся восстанавливаемые энергоресурсы: геотермальные воды, тепло солнца и воды. Существенную экономию энергии даст использование для теплоснабжения вторичных энергоресурсов, которые будут находить все более широкое применение.

Тепловые сети многих городов в настоящее время нуждаются в реконструкции и ремонте. Основной причиной этого является их интенсивное использование и неправильная эксплуатация. В конечном итоге нормальная работа тепловых сетей обеспечивает жизнь города.

В ходе работы определяются расходы тепла, производится трассировка теплосетей, выполняется гидравлический расчет, подбирается и рассчитывается основное оборудование тепловых сетей.

1. Характеристика объекта теплоснабжения

Расчетная температура наиболее холодной пятидневки — -39 0 С.

Расчетная температура для проектирования системы вентиляции — -23 0 С.

Продолжительность стояния наружных температур

Название: Теплоснабжение района города Раздел: Рефераты по строительству Тип: курсовая работа Добавлен 03:34:07 02 мая 2011 Похожие работы Просмотров: 7965 Комментариев: 13 Оценило: 2 человек Средний балл: 5 Оценка: неизвестно Скачать

Температура, 0 С	-44,9—40	-39,9—35	-34,9—30	-29,9—25	-24,9—20	-19,9—15	-14,9—10	-9,9—5	-4,9-0	+0,1-+5	+5,1-+8
n	10	39	115	239	390	603	798	853	833	752	623	5256
Сумма n	10	49	164	403	793	1396	2194	3047	3880	4632	5256

№ квартала	Этажность	Плотность жилого фонда	Общая площадь, га
1	5	3100	30
2	5	3100	30
3	5	3100	30
4	5	3100	30
5	5	3100	30
6	5	3100	30
7	5	3100	30
8	5	3100	30
9	5	3100	30
10	5	3100	30
11	5	3100	30
12	5	3100	30
13	5	3100	30
14	5	3100	30
15	5	3100	30
16	5	3100	30
17	7	3400	30
18	7	3400	30
19	7	3400	30
20	7	3400	30
21	7	3400	30
22	7	3400	30
23	7	3400	29,1
24	7	3400	23
25	7	3400	33,8
26	7	3400	27,6
27	7	3400	21,4
28	7	3400	15,2
29	7	3400	8,9
30	9	3700	2,8
31	9	3700	23,5
32	9	3700	23,5
33	9	3700	23,5
34	9	3700	23,5
35	9	3700	23,5
36	9	3700	23,5
37	9	3700	23,5
38	9	3700	23,5
39	9	3700	23,5
40	9	3700	23,5
41	9	3700	23,5
42	9	3700	3,5
43	9	3700	23,5
44	9	3700	23,5
45	9	3700	23,5
46	9	3700	23,5

Система теплоснабжения двухтрубная закрытая, зависимая с центральным качественным регулированием.

Параметры теплоносителя τ₁ =150 0 С, τ₂ =70 0 С

Источник тепла ТЭЦ. Нагрузка на промышленность отсутствует.

Рисунок 1. Схема теплоэнергоцентрали

1-Энергетический котел; 2-турбина; 3- электрогенератор; 4- конденсатор; 5,6-сетевые подогреватели; 7-пиковый котел; 8-бустерный насос; 9-сетевой насос; 10-химводоочистка; 11-деаэраторъ; 12-подпиточный насос; 13-регулятор подпитки; 14-насос; 15,16-обратный и подающий коллектора; 17-трубный пучок; 18-конденсантный насос; 19-подогреватель низкого давления; 20-деаэратор; 21-питательный насос; 22-подогреватель высокого давления.

2. Определение расчетных часовых расходов теплоты

Расчетные расходы тепла на отопление, вентиляцию и горячее водоснабжение района города определяется по укрупненным показателям в зависимости от t_но , этажности и нормы расхода тепла на горячее водоснабжение на одного человека в сутки с учетом общественных зданий по /2/.

Пример расчета расходов тепла для 1 квартала:

Площадь квартала — S =30га

Этажность квартала — 5

Плотность жилого фонда — r=3100 м 2 /га

Площадь жилого фонда определяется по формуле:

А=30*3100=93000 м 2

Принимая, что на одного человека приходится 18м 2 жилой площади, находим число жителей квартала:

m =93000/20=4650 человек

Максимальный расчетный расход тепла на отопление определяется по формуле:

где q₀ = 95 Вт/м 2 – укрупненный показатель максимального теплового потока на отопление жилых зданий на 1 м 2 общей площади, /2, табл. 4/.

Максимальный часовой расход тепла на вентиляцию:

где K₂ = 0,6 – коэффициент учитывающий тепловой поток на вентиляцию общественных зданий.

Среднечасовой расход теплоты за отопительный период на горячее водоснабжение жилых и общественных зданий:

где m– число человек в 1 квартале;

a = 115 л/сут – норма расхода воды в жилых зданиях на одного человека в сутки;

b = 25 л/сут норма расхода воды в общественных зданиях .

Максимальный тепловой поток на горячее водоснабжение жилых и общественных зданий:

Среднечасовой расход теплоты на горячее водоснабжение в летний период составит:

где β = 0,8 – коэффициент, учитывающий снижение среднечасового расхода воды на горячее водоснабжение в летний период по отношению к отопительному.

Q_o =95 *93000 =8835000 Вт

Q_о общ =8835000*0,25=2208750 Вт

Q_{o макс} = 8835000 + 2208750= 11043750 Вт

Q_vmax =0,6* 2208750=1325250 Вт

Q_hm = 2,9m(a+b) =2,9*4650(115+25)= 1887900 Вт

Q_hmax =2,4*1887900 = 4530960 Вт

Q_hmax лет =0,8*1887900*0,8 =1208256 Вт

Тепловые нагрузки кварталов представлены в таблице 2.

Расчеты сводим в таблицу 1.

Таблица 1 — Расчетные тепловые потоки на район города

№ квартала	S, га	Площадь жилого фонда, ρ, м²/га	Общая площадь А=ρ·S, м²	Число жителей m=A/f	Q о.ж.	Q о. общ.	Qo max, МВт	Qv max, МВт	Q hm, МВт	Q hmax,МВт	Qhm лет, МВт	Суммарный тепловой поток ΣQ=Qо max+Qv max+Qhm, МВт
1	2	3	4	5	6	7	8	9	10	11	12	13
1	30	3100	93000	4650	8835000	2208750	11043750	1325250	1887900	4530960	1208256	14,26
2	30	3100	93000	4650	8835000	2208750	11043750	1325250	1887900	4530960	1208256	14,26
3	30	3100	93000	4650	8835000	2208750	11043750	1325250	1887900	4530960	1208256	14,26
4	30	3100	93000	4650	8835000	2208750	11043750	1325250	1887900	4530960	1208256	14,26
5	30	3100	93000	4650	8835000	2208750	11043750	1325250	1887900	4530960	1208256	14,26
6	30	3100	93000	4650	8835000	2208750	11043750	1325250	1887900	4530960	1208256	14,26
7	30	3100	93000	4650	8835000	2208750	11043750	1325250	1887900	4530960	1208256	14,26
8	30	3100	93000	4650	8835000	2208750	11043750	1325250	1887900	4530960	1208256	14,26
9	30	3100	93000	4650	8835000	2208750	11043750	1325250	1887900	4530960	1208256	14,26
10	30	3100	93000	4650	8835000	2208750	11043750	1325250	1887900	4530960	1208256	14,26
11	30	3100	93000	4650	8835000	2208750	11043750	1325250	1887900	4530960	1208256	14,26
12	30	3100	93000	4650	8835000	2208750	11043750	1325250	1887900	4530960	1208256	14,26
13	30	3100	93000	4650	8835000	2208750	11043750	1325250	1887900	4530960	1208256	14,26
14	30	3100	93000	4650	8835000	2208750	11043750	1325250	1887900	4530960	1208256	14,26
15	30	3100	93000	4650	8835000	2208750	11043750	1325250	1887900	4530960	1208256	14,26
16	30	3100	93000	4650	8835000	2208750	11043750	1325250	1887900	4530960	1208256	14,26
17	30	3400	102000	5100	9690000	2422500	12112500	1453500	2070600	4969440	1325184	15,64
18	30	3400	102000	5100	9690000	2422500	12112500	1453500	2070600	4969440	1325184	15,64
19	30	3400	102000	5100	9690000	2422500	12112500	1453500	2070600	4969440	1325184	15,64
20	30	3400	102000	5100	9690000	2422500	12112500	1453500	2070600	4969440	1325184	15,64
21	30	3400	102000	5100	9690000	2422500	12112500	1453500	2070600	4969440	1325184	15,64
22	30	3400	102000	5100	9690000	2422500	12112500	1453500	2070600	4969440	1325184	15,64
23	29,1	3400	98940	4947	9399300	2349825	11749125	1409895	2008482	4820357	1285428	15,17
24	23	3400	78200	3910	7429000	1857250	9286250	1114350	1587460	3809904	1015974	11,99
25	33,8	3400	114920	5746	10917400	2729350	13646750	1637610	2332876	5598902	1493041	17,62
26	27,6	3400	93840	4692	8914800	2228700	11143500	1337220	1904952	4571885	1219169	14,39
27	21,4	3400	72760	3638	6912200	1728050	8640250	1036830	1477028	3544867	945298	11,15
28	15,2	3400	51680	2584	4909600	1227400	6137000	736440	1049104	2517850	671427	7,92
29	8,9	3400	30260	1513	2874700	718675	3593375	431205	614278	1474267	393138	4,64
30	2,8	3700	10360	518	984200	246050	1230250	147630	210308	504739	134597	1,59
31	23,5	3700	86950	4348	8260250	2065063	10325313	1239038	1765085	4236204	1129654	13,33
32	23,5	3700	86950	4348	8260250	2065063	10325313	1239038	1765085	4236204	1129654	13,33
33	23,5	3700	86950	4348	8260250	2065063	10325313	1239038	1765085	4236204	1129654	13,33
34	23,5	3700	86950	4348	8260250	2065063	10325313	1239038	1765085	4236204	1129654	13,33
35	23,5	3700	86950	4348	8260250	2065063	10325313	1239038	1765085	4236204	1129654	13,33
36	23,5	3700	86950	4348	8260250	2065063	10325313	1239038	1765085	4236204	1129654	13,33
37	23,5	3700	86950	4348	8260250	2065063	10325313	1239038	1765085	4236204	1129654	13,33
38	23,5	3700	86950	4348	8260250	2065063	10325313	1239038	1765085	4236204	1129654	13,33
39	23,5	3700	86950	4348	8260250	2065063	10325313	1239038	1765085	4236204	1129654	13,33
40	23,5	3700	86950	4348	8260250	2065063	10325313	1239038	1765085	4236204	1129654	13,33
41	23,5	3700	86950	4348	8260250	2065063	10325313	1239038	1765085	4236204	1129654	13,33
42	23,5	3700	86950	4348	8260250	2065063	10325313	1239038	1765085	4236204	1129654	13,33
43	23,5	3700	86950	4348	8260250	2065063	10325313	1239038	1765085	4236204	1129654	13,33
44	23,5	3700	86950	4348	8260250	2065063	10325313	1239038	1765085	4236204	1129654	13,33
45	23,5	3700	86950	4348	8260250	2065063	10325313	1239038	1765085	4236204	1129654	13,33
46	23,5	3700	86950	4348	8260250	2065063	10325313	1239038	1765085	4236204	1129654	13,33
471219000	56546280	80553648	193328755	51554335	608

3. Построение часовых и годовых графиков расхода теплоты

Построение графиков производится по суммарным расходам тепла на отдельные виды нагрузок, а также по данным о продолжительности стояния наружных температур.

При построении часового графика выделяют три переломные точки при наружной температуре: t_н = 8 ºС, t_в = 20 ºС, t_но = -39 ºС.

Тепловая нагрузка на систему отопления при t_н = 8 ºС составляет:

Тепловая нагрузка на систему вентиляцию при tн = 8 ºС составляет:

По известным значениям расходов теплоты на отопление, вентиляцию и горячее водоснабжение строим график измерения расходов теплоты в зависимости от температуры наружного воздуха в интервале от 8 до -39 0 С и график суммарного часового расхода теплоты путем сложения соответствующих ординат (рис.2). График годового расхода теплоты построен на основании графика суммарных расходов теплоты (рис.2).

Рисунок 2 — Часовой и годовой график расхода теплоты

4. Выбор и расчет режимов регулирования отпуска тепла

В соответствии с /1/ принимаем в системе теплоснабжения расчетную температуру сетевой воды в подающем трубопроводе тепловых сетей t₁ = 150 0 С. Регулирование отпуска теплоты – центральное, на ТЭЦ, качественное, т.к. тепловая сеть водяная.

При отношении > 0,15- значит принимаем регулирование по совмещенной нагрузке отопления и горячего водоснабжения, для закрытой системы – повышенный график.

Схема подключения абонентского ввода к тепловой сети представлена на рис. 3.

4-повРис. 3 Схема подключения абонентского ввода к тепловой сети

1 — водоподогреватель; 2 – повысительно-циркуляционный насос; 3 – регулятор перепада давления; 4- водомер холодной воды; 5-обратный клапан; 6 – задвижка; 7 – регулятор подачи воды на ГВ; 8- водомер горячей воды

Расчет графиков регулирования отпуска тепла ведется в следующем порядке:

1) Расчет и построение температурного графика качественного регулирования по отопительной нагрузке.

Температура воды в подающей магистрали определяется по формуле:

где – расчетная средняя разность температур отопительного прибора,;

– расчетный перепад температур сетевой воды в отопительной установке;

– расчетный перепад температур в отопительных приборах;

Температура воды в обратной магистрали определяется по формуле:

Пример расчета при tн = -5 ºС

При остальных значениях температуры результаты приведены в таблице 3.

Таблица 3- Температура сетевой воды в подающем и обратном теплопроводах в зависимости от температуры наружного воздуха.

tн,ºС	+8	+5	0	-5	-10	-15	-20	-25	-30	-35	-39
	51,2	58,1	69,2	80,0	90,7	101,2	111,6	121,8	132,0	142,0	150,0
	34,9	37,7	42,1	46,1	50,0	53,7	57,3	60,8	64,2	67,4	70,0

По данным таблицы 3 строится графика качественного регулирования отопительной нагрузке (рис. 3).

На температурном графике сделана срезка при t = 70 ºС, tни = — 0,4ºС (Рис.3)

2) Расчет повышенного графика.

Для построения повышенного графика необходимо определить перепад температур сетевой воды в подогревателях верхней δ₁ и нижней δ₂ ступеней при балансовой нагрузке горячего водоснабжения Q_гв г =к*Q_гв ср =1,2*81=97,2

Принимаем недогрев водопроводной воды до температуры греющей воды в подогревателе нижней (первой) ступени Δt_н ” =10 0 С.

По графику (рис. 3) t_ни =-0,4 0 С, τ_1,о ” =70 0 С, τ_2,о ” =42,4 0 С

Температура нагреваемой водопроводной воды после нижней ступени подогревателя равна:

Приняв температуру воды в подающей τ_1,о и обратной τ_2,о магистралях по отопительно-бытовому температурному графику (рис. 3), определяем перепад температур сетевой воды δ₂ в нижней ступени подогревателя:

Определяем температуру сетевой воды в обратной магистрали для повышенного температурного графика:

Строим график τ₂ = f(t_н ) — рис. 3.

Суммарный перепад температур сетевой воды в подогревателях нижней и верхней ступеней:

Находим перепад температур сетевой воды в верхней ступени подогревателя при:

Температура сетевой воды в подающей магистрали тепловой сети для повышенного температурного графика:

Строим график τ₁ = f(t_н ) — рис. 3.

5. Расчет графика температур воды на выходе из калориферов систем вентиляции

Расчет регулирования вентиляционной нагрузки. Для регулирования отпуска тепла на вентиляцию применяется, дополнительно к центральному, местное количественное регулирование с определением в характерных точках температуры воды после вентиляционных калориферов τ₂ в.

По отопительному графику (рис.3) определяем, что при tно = -39ºС τ’_1,0 = 150ºС, при tнв = -23ºС , τ_,10 =117,8 ºС, τ_,20 = 59,4ºС.

Принимаем, что расчетная температура воды на выходе из калорифера при tнв = -23ºС , т.е. τ_2,0 =117,8; τ_2,в = 59,4ºС.

Температура τ_2,в при tно = -39ºС определяем из уравнения:

Решение находится графоаналитическим способом. Обозначим левую часть уравнения f(τ_2,в ):

Строим график зависимости f(τ_2,в ) от τ_2,в (рис.3).

Находим τ_2,в при температуре наружного воздуха в точке излома tни = -0,4 ºС (рис.3). При tни =- 0,4 ºС, τ _1,0 = 70 ºС.

Относительная вентиляционная нагрузка:

Тогда τ_2,в = τ_1.0 – (τ_1.0 — τ_2,в )· = 70 – (117,8-60)·0.47 = 42,8 0 С

Значение τ_2,в при tни = 8ºС определяется из уравнения:

Уравнение решается аналитическим способом:

Интерполируя, находим истинное значение температуры:

По найденному значению построен график температуры воды на выходе из калориферов τ_2,в = f(tн) — рис.3.

Рисунок 3 — График центрального качественного регулирования, повышенный график регулирования отпуска теплоты и температуры воды после калорифера

6. Расчет графика сетевой воды на отопление и вентиляцию

Зная температуру воды на выходе из калориферов, определяется расходы сетевой воды на вентиляцию при различных температурах наружного воздуха:

При tни = -0,4 ºС расход тепла на вентиляцию:

Расчетные расходы сетевой воды на отопление:

На рис. 4 представлен график расхода теплоносителя на отопление и вентиляцию.

Рисунок 4 — График расходов сетевой воды на отопление и вентиляцию

7. Выбор трассы и типа прокладки тепловой сети

Трасса тепловых сетей выбирается в соответствии с требованиями /1/ и наносится на генплане района города от источника тепла до ввода в кварталы. Схема тепловой сети – тупиковая. Сети прокладываются по наиболее теплоплотным районам.

Принимается три типа прокладки тепловой сети: надземная и подземная, в свою очередь подземная прокладка принимается канальной и бесканальной.

За пределами района города предусматривается наземный тип прокладки с целью обеспечения легкого доступа для обслуживания сети. За пределами города такой тип прокладки не нарушает архитектурного и эстетического решения облика города.

Главная магистраль выбирается таким образом, чтобы нагрузки ответвлений были равномерными и потери напора в них были как можно ближе к располагаемому напору в месте подключения ответвления к магистральному трубопроводу. В черте города производится подземная прокладка теплотрассы в целях обеспечения эстетического облика города. В местах прокладки трубопроводов к кварталам производится подземная бесканальная прокладка.

Тепловые сети проложены с уклоном 0,002.

Все трубопроводы теплоизолируются, устанавливается запорная арматура через каждые 1000м на подающей и обратной магистрали, компенсирующие устройства.

8. Гидравлический расчет и монтажная схема водяной тепловой сети

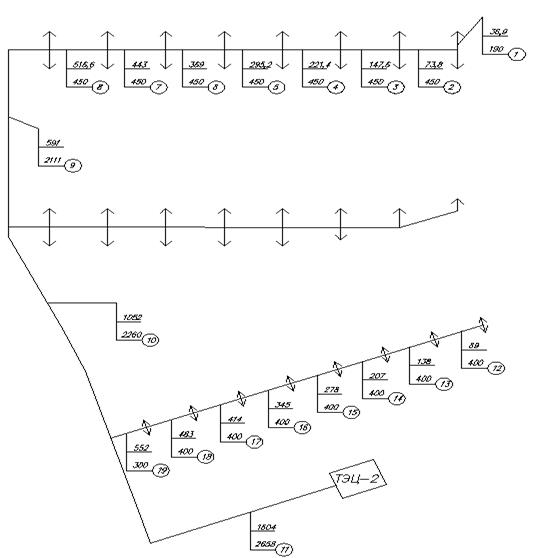

Гидравлический расчет производится методом удельных потерь давления на трение. Рассчитывается главная магистраль (участки 1-11) и одно ответвление (участки 12-19). Расчетная схема с указанием длин участков и расходов представлена на рис.5.

Рисунок 5 — Расчетная схема тепловой сети

Первоначально определяются расчетные расходы на каждый квартал. Расчет производится по (1) в соответствии со схемой теплоснабжения и методом регулирования отпуска тепла. При регулировании по совмещенной нагрузке отопления и горячего водоснабжения, суммарный расход равен:

где G_omax — расчетный расход воды на отопление, определяемый по формуле:

G_vmax – расчетный расход воды на вентиляцию:

G_hm – расчетный расход воды на горячее водоснабжение:

где Q_omax , Q_vmax Q_hm – максимальный тепловой поток соответственно на отопление и на вентиляцию, на горячее водоснабжение, Вт;

τ₁ , τ₂ – температура воды в подающем и обратном трубопроводе;

с = 4,19 кДж/кг·ºС – удельная теплоемкость воды.

Все расчеты сводятся в таблицу 4.

Таблица 4 — Определение расчетных расходов сетевой воды

№ квартала	Тепловые нагрузки, Вт					Расчетные расходы теплоснабжения, кг/с
	Qо max, Вт	Qv max, Вт	Qhm, Вт	Qh mах, Вт	Qhm лет, Вт	Go max	Ghm	Gd
1	2	3	4	5	6	7	8	9	10
1	11043750	1325250	1887900	4530960	1208256	32,95	3,95	8,19	36,90
2	11043750	1325250	1887900	4530960	1208256	32,95	3,95	8,19	36,90
3	11043750	1325250	1887900	4530960	1208256	32,95	3,95	8,19	36,90
4	11043750	1325250	1887900	4530960	1208256	32,95	3,95	8,19	36,90
5	11043750	1325250	1887900	4530960	1208256	32,95	3,95	8,19	36,90
6	11043750	1325250	1887900	4530960	1208256	32,95	3,95	8,19	36,90
7	11043750	1325250	1887900	4530960	1208256	32,95	3,95	8,19	36,90
8	11043750	1325250	1887900	4530960	1208256	32,95	3,95	8,19	36,90
9	11043750	1325250	1887900	4530960	1208256	32,95	3,95	8,19	36,90
10	11043750	1325250	1887900	4530960	1208256	32,95	3,95	8,19	36,90
11	11043750	1325250	1887900	4530960	1208256	32,95	3,95	8,19	36,90
12	11043750	1325250	1887900	4530960	1208256	32,95	3,95	8,19	36,90
13	11043750	1325250	1887900	4530960	1208256	32,95	3,95	8,19	36,90
14	11043750	1325250	1887900	4530960	1208256	32,95	3,95	8,19	36,90
15	11043750	1325250	1887900	4530960	1208256	32,95	3,95	8,19	36,90
16	11043750	1325250	1887900	4530960	1208256	32,95	3,95	8,19	36,90
17	12112500	1453500	2070600	4969440	1325184	36,14	4,34	8,99	40,47
18	12112500	1453500	2070600	4969440	1325184	36,14	4,34	8,99	40,47
19	12112500	1453500	2070600	4969440	1325184	36,14	4,34	8,99	40,47
20	12112500	1453500	2070600	4969440	1325184	36,14	4,34	8,99	40,47
21	12112500	1453500	2070600	4969440	1325184	36,14	4,34	8,99	40,47
22	12112500	1453500	2070600	4969440	1325184	36,14	4,34	8,99	40,47
23	11749125	1409895	2008482	4820357	1285428	35,05	4,21	8,72	39,26
24	9286250	1114350	1587460	3809904	1015974	27,70	3,32	6,89	31,03
25	13646750	1637610	2332876	5598902	1493041	40,71	4,89	10,12	45,60
26	11143500	1337220	1904952	4571885	1219169	33,24	3,99	8,27	37,23
27	8640250	1036830	1477028	3544867	945298	25,78	3,09	6,41	28,87
28	6137000	736440	1049104	2517850	671427	18,31	2,20	4,55	20,51
29	3593375	431205	614278	1474267	393138	10,72	1,29	2,67	12,01
30	1230250	147630	210308	504739	134597	3,67	0,44	0,91	4,11
31	10325313	1239038	1765085	4236204	1129654	30,80	3,70	7,66	34,50
32	10325313	1239038	1765085	4236204	1129654	30,80	3,70	7,66	34,50
33	10325313	1239038	1765085	4236204	1129654	30,80	3,70	7,66	34,50
34	10325313	1239038	1765085	4236204	1129654	30,80	3,70	7,66	34,50
35	10325313	1239038	1765085	4236204	1129654	30,80	3,70	7,66	34,50
36	10325313	1239038	1765085	4236204	1129654	30,80	3,70	7,66	34,50
37	10325313	1239038	1765085	4236204	1129654	30,80	3,70	7,66	34,50
38	10325313	1239038	1765085	4236204	1129654	30,80	3,70	7,66	34,50
39	10325313	1239038	1765085	4236204	1129654	30,80	3,70	7,66	34,50
40	10325313	1239038	1765085	4236204	1129654	30,80	3,70	7,66	34,50
41	10325313	1239038	1765085	4236204	1129654	30,80	3,70	7,66	34,50
42	10325313	1239038	1765085	4236204	1129654	30,80	3,70	7,66	34,50
43	10325313	1239038	1765085	4236204	1129654	30,80	3,70	7,66	34,50
44	10325313	1239038	1765085	4236204	1129654	30,80	3,70	7,66	34,50
45	10325313	1239038	1765085	4236204	1129654	30,80	3,70	7,66	34,50
46	10325313	1239038	1765085	4236204	1129654	30,80	3,70	7,66	34,50
1604

Затем составляется расчетная схема тепловой сети. На ней указываются номера участков, их длины, которые определяют по генплану с учетом масштаба, а так же расчетные расходы сетевой воды на участках и ответвлениях

Задаваясь удельной потерей давления по главной магистрали района города от (30 – 80) Па/м и до 300 Па/м для ответвлений тепловых сетей комплекса зданий; или задаваясь скоростью течения воды в трубах 1—2 м/с; и, зная расчетный расход сетевой воды на участках, производится предварительный гидравлический расчет.

Рассмотрим участок 1:

Длина участка: l_уч =190 м;

Расход теплоносителя на участке: G_d =36,9 кг/с.

Исходя из удельных потерь давления (или скорости теплоносителя) и расхода, по номограмме определяется диаметр трубопровода.

D=207 мм (R=70 Па/м ; v=1,2 м/с) /4, рис. 6.2/.

Потери напора в местных сопротивлениях при предварительном расчете учитываются коэффициентом местных потерь

Тогда потеря давления на участке составляет:

Другие участки рассчитываются аналогично, полученные значения заносятся в таблицу 5.

Таблица 5 — Предварительный гидравлический расчет тепловой сети

Уд. gадение давления по длине, R, па/м Dу, мм Скорость, V, м/с Длина участка, L, м Коэффициент местных потерь, a Приведенная длина, Lпр=L*(1+a) Потеря давления на участке ΔР=Rl*Lпр, Па 1 2 3 4 5 6 7 8 9 Главная магистраль 1 36,9 28 259 0,8 190 0,5 285 7980 2 73,8 40 310 1,1 450 0,5 675 27000 3 147,6 60 359 1,4 450 0,5 675 40500 4 221,4 40 462 1,4 450 0,5 675 27000 5 295,2 62 462 1,7 450 0,5 675 41850 6 369 50 569 1,7 450 0,5 675 33750 7 443 35 612 1,6 450 0,5 675 23625 8 516,6 45 612 1,8 450 0,5 675 30375 9 591 30 700 1,55 2111 0,5 3166,5 94995 10 1052 55 800 2,2 2260 0,5 3390 186450 11 1604 35 998 1,7 2658 0,5 3987 139545 66,572 Ответвление 12 69 78 259 1,4 400 0,5 600 46800 13 138 100 310 1,7 400 0,5 600 60000 14 207 120 359 2,1 400 0,5 600 72000 15 276 160 359 2,5 400 0,5 600 96000 16 345 180 405 2,8 400 0,5 600 108000 17 414 140 462 2,5 400 0,5 600 84000 18 483 170 462 3 400 0,5 600 102000 19 552 130 569 2,7 300 0,5 450 58500 63,945

После предварительного расчета производится окончательный гидравлический расчет, при котором потери напора в местных сопротивлениях определяются более точно по эквивалентным длинам. Для этого разрабатывается монтажная схема тепловой сети с указанием трубопроводов, арматуры, неподвижных опор, компенсаторов, углов поворота, теплофикационных камер. Расстояние между неподвижными опорами принимается по /4/.

Секционирующие задвижки размещаются на выходе из ТЭЦ и далее по трассе в среднем через каждый километр. Исходя из монтажной схемы определяются коэффициенты местных сопротивлений по участкам магистрального трубопровода и количество местных сопротивлений /4/. Полученные данные заносятся в таблицу 6.
