Блочный ИТП. Модуль зависимой системы отопления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Условное давление	16. 25 бар
Рабочая температура	0. 150С
Проектирование	по ТЗ

Блочный ИТП – это комплекс из нескольких связанных между собой модулей, обеспечивающим теплоснабжение здания, а так же подачу ГВС на нужды потребителей. Вторым блоком после модуля ввода и учета тепла является модуль системы отопления. Данный модуль может быть построен как по зависимой, так и независимой схеме. Если независимую схему мы рассмотрели, то сейчас поговорим о блоке с зависимой схеме.

Блочный ИТП с зависимой системой отопления не использует теплообменник – так как в системе отопления помещения используется вода из теплосети. Однако её использование более рациональное. Здесь линия прямой и обратной подачи связаны между собой байпасом, на который устанавливается запорная арматура с обратным клапаном.

На линии подачи теплоносителя устанавливается так же запорная арматура – тут применяются стальные шаровые краны Бивал, обратный клапан для предотвращения протока боды с байпаса, а так же регулирующий клапан с электроприводом. Это может быть, как двухходовой клапан, так и трехходовой регулирующий клапан с присоединением к линии байпаса. В такой схеме клапан устанавливается с функцией смешения потоков – при установке клапана на обратном трубопроводе – регулирующий клапан с функцией разделения потока.

На обратном трубопроводе данного блока БИТП кроме шаровых кранов или дисковых затворов устанавливается насос подкачки – либо циркуляционный насос с мокрым ротором, либо консольный. Такие насосы настоятельно рекомендуется использовать с частотным регулированием, либо установленном на самом насосе, либо в составе шкафа управления насосами. В некоторых случаях используется схема с установкой насоса на линии байпаса, либо с резервированием насосов.

Также каждый модуль Блочного ИТП оборудован КИПом – манометрами и термометрами WIKA.

Каждый модуль индивидуального теплового пункта рассчитывается под параметры и дополнительные требования клиента – например системы дренажа или дополнительная теплоизоляция, а так же габариты всего модуля. Поэтому каждый раз требуется наиболее точно и полно заполнить опросный лист и выслать его в офис нашей компании.

Особенности и назначение блочных тепловых пунктов

Блочный тепловой пункт (БТП) – это модульная система для применения в сетях отопления, водоснабжения, вентиляции приточного типа. Этот узел – важнейшая инженерная точка объекта, на которой выполняется прием, обработка, распределение тепловой энергии. Монтируется в многоэтажных, частных домах, офисах, на предприятиях.

Преимущества модульных решений

По сравнению с обычными центральными и индивидуальными моделями установки блочного типа имеют следующие плюсы:

Модульное исполнение – можно увеличивать мощность параллельным подключением нескольких блоков.

Конструкция позволяет перевозить собранный модуль автотранспортом прямо на объект.

Простота монтажа на теплопункте.

Повышение экономичности сети. По сравнению с индивидуальными ТП расход снижается примерно на 15%.

Возможность демонтажа конструкции, перемещения на другое место.

Простота обслуживания благодаря отлаженной автоматике и наличию необходимых датчиков.

В работе техники для повышения эффективности используется электроавтоматика. Система производит гибкое управление задачами отопления, водоснабжения: учитывается температура окружающей среды, давление, температуры жидкостей, другие факторы. Устройство можно настроить для работы в определенное время, что позволяет снизить потребление электричества и других ресурсов, сделать систему более экономичной. Блок автоматики размещен в щите с высоким уровнем защиты.

Комплектация

блок включает пластинчатые теплообменники, насосное оборудование, трубы, фильтры, фланцы, запорную арматуру различной конструкции и назначения, расширительные баки, краны, счетчики и расходомеры, датчики.

Блочно-модульные тепловые пункты традиционного исполнения состоят из следующих компонентов:

• Отсек учета и регулирования – необходим для контроля расхода внутренней среды, настройки теплоносителя в соответствии с нужной температурой.

Модуль отопления для распределения теплоносителя.

Узел водоснабжения для сохранения температуры воды на уровне 55–60 градусов, ее подачи потребителю.

Механизм вентиляции – регулирует расход теплоэнергии с учетом температуры окружающей среды. Может снижать затраты тепла в дневное время, когда на улице теплее.

Комплектация может отличаться с учетом назначения (может быть не нужна вентиляция, средства очистки воздуха).

Обычно блочный автоматизированный тепловой пункт поставляется в готовом для использования виде, все компоненты располагаются на одной раме. Нужно только выполнить подключение к электрической сети, инженерным коммуникациям на объекте.

При необходимости возможно проектирование конструкции из нескольких модулей на разных рамах. При установке в теплообменик эти блоки соединяются согласно проектной документации. Это необходимо в том случае, если расположение теплоузла не позволяет переместить внутрь один большой блок.

Особенности котельной для БТП

Проектирование модульной котельной – сложная инженерная задача. Важно точно рассчитать мощность каждого узла. Также нужно предусмотреть запас, который исключит использование техники с максимальными нагрузками, позволит подключить новых потребителей при необходимости. Благодаря конструкции агрегатов, всегда можно увеличить продуктивность путем дополнения или замены отдельных узлов (при этом не потребуется менять весь блок).

Проектирование котельной с использованием БТП включает:

изучение документации о здании или сооружении, определение специфики эксплуатации оборудования на конкретном объекте;

выбор типа котельной, ее конфигурации;

определение типа топлива, которое будет применяться для работы;

определение числа потребителей;

выбор мощности установок;

подготовка проекта будущего блока.

Доверять проектирование котельной необходимо профессионалам, которые точно знают, что такое БТП и как выбрать его мощность и комплектацию.

Благодаря удачным проектным решениям возможна установка БТП в помещениях маленькой площади. Однако там должно быть достаточно места для качественной вентиляции в целях корректной работы датчиков и автоматики.

БТП выполняют следующие функции:

преобразуют энергию от теплоносителя;

регулируют, контролируют, измеряют необходимые для работы параметры;

распределяют потоки жидкостей;

защищают систему от сбоев, перегрева оборудования.

На фото блочного теплового пункта можно посмотреть, как выглядит конструкция, чтобы иметь хотя бы общее представление.

Эффективная работа оснащения позволяет снизить затраты на энергоносители. При регулярном техническом обслуживании существенно увеличивается ресурс агрегатов. Плюсом является и то, что при износе или повреждении отдельных компонентов их можно заменить. Поэтому установки могут работать достаточно много времени без снижения своей продуктивности (естественно, при своевременном техобслуживании). Вас также могут заинтересовать комплектующие для промывки и пластины для теплообменников.

Модуль системы отопления это

Добавлен в корзину

Удален из корзины

Добавлен в избранное

Удален из избранного

Базовые знания о принципе работы отопительной системы необходимы практически каждому. Это позволит за короткое время найти ту или иную неполадку, а также избежать появления ошибок в момент установки и проектирования. В этой статье вы узнаете все самое интересное, что касается принципа работы водяных отопительных систем.

Из чего состоит система водяного отопления?

Специалисты называют такие системы гидравлическими или жидкостными. Дело в том, что тепловая энергия направлена к отопительным устройствам от котла. Среди этих устройств могут быть: теплый пол, радиатор и многие другие. Процесс циркуляции проходит в трубопроводе с нагретой водой. Другими словами, система водяного отопления представляет собой замкнутую цепочку, которая состоит из труб, отопительных устройств, котла. Кроме того, сюда можно включить такие элементы, как: гайки, краны, бак, систему безопасности и многое другое.

Работа отопительной системы

Отопительная система работает следующим образом: Нагретая жидкость в котле продвигается по системе, тепло распределятся по трубам к приборам, после чего, поступает для нагрева помещения. Так как все элементы отопления представляют собой замкнутую систему, жидкость движется по кругу.

Основные виды отопительных систем

Отопительную систему разделяют на две группы по способу циркуляции теплового носителя:

• От насоса. Принудительная циркуляция.
• Конвективная система. Естественная циркуляция.

Мы можем рассмотреть работу каждой системы в данной статье.

Отопительная система с естественной циркуляцией

Данная система является самой простой, хотя монтаж ее трудно назвать таковым.

В котле происходит нагрев теплоносителя. Данный процесс приводит к уменьшению плотности воды, после чего, она продвигается вверх по трубе, которая называется подающий стояк. Жидкость вытесняется в расширительный бак, где ее объем значительно увеличивается. Далее, она направляется вниз по трубам, которые получили название горизонтальные стояки. Затем вода оказывается в отопительном приборе. Здесь она снова возвращает свою плотность, что позволяет ей стечь вниз, для возвращения в котел.

Стоит отметить, что вертикальные стояки должны быть большого диаметра. Это позволяет образовываться побудительной силе, приводящей к циркуляции теплоносителя.

В такой системе отопления необходимо учитывать уклоны.

В первую очередь необходим уклон к отопительному прибору от стояка. Затем, уклон нужен в “обратке” к котлу. Если нет уклона, то система не будет работать.

Отопительная система с принудительной циркуляцией

Для работы данной системы необходимо использование циркуляционного насоса. Существует различные модели таких насосов, которые отличаются друг от друга своей мощностью.

Обратив внимание на схему, показанную ниже, можно увидеть нагрев теплоносителя в котле. Благодаря насосу, вода движется по трубам к отопительным приборам. Кроме того, вентили имеются на каждом радиаторе. Они позволяют устанавливать более комфортную температуру. В наше время можно использовать ручные или автоматические вентили.

Практически все радиаторы оснащены специальными кранами, через которые можно удалить воздух из системы. Принцип работы данной системы аналогичен предыдущему. Охлажденная вода возвращается по трубе обратно в котел.

Чтобы выбрать отопительную систему для дома, необходимо выделить их недостатки и преимущества.

Плюсы и минусы отопительных систем

Две вышеперечисленные системы имеют свои плюсы и, конечно же, минусы. Рассмотрим их поподробней.

Плюсы отопительной системы с принудительной циркуляцией:

• Возможна регулировка теплового потока в автоматическом режиме.
• Имеет возможность задавать температурный режим для каждого помещения в отдельности. Он также будет поддерживаться автоматически.
• Благодаря автоматическому режиму расход топлива более экономичный.
• Можно использовать трубы из пластика, что снизит стоимость монтажа и затраты на покупку материала.
• Пластиковые трубы не портят интерьер помещения. Кроме того, их можно скрыть в стене.

Минус принудительной циркуляции заключается в зависимости работы всей системы от электричества. Нельзя забывать, что работу насоса обеспечивает электросеть.

Плюсы отопительной системы с естественной циркуляцией

Имеет единственный плюс – она не зависит от электричества. В такой системе не используется насос.

Минусы отопительной системы с естественной циркуляцией:

• Нет возможности отрегулировать тепло в автоматическом режиме.
• Высокие затраты на топливо.
• Необходимы трубы с большим диаметром: пластиковых и стальных, что увеличивает стоимость.
• Низкая эстетичность от монтажа больших труб.
• Нельзя использовать бойлер косвенного нагрева, а также водяные теплые полы.

Вышеперечисленная информация позволит выбрать удобную систему отопления не только для дома, но и для любого другого помещения.

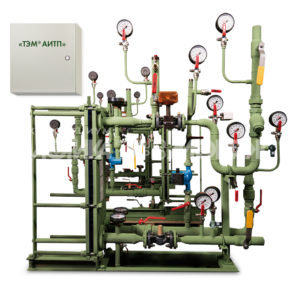

Блочные тепловые пункты «ТЭМ®-АИТП»

Артикул:
Производитель:	ТЭМ

Получить альбом типовых решений

При использовании модулей БТП «ТЭМ®-АИТП» существенно упрощаются необходимые монтажные работы в труднодоступных помещениях, значительно уменьшаются сроки проектных работ, повышается качество сварочных и сборочных работ в связи с возможностью использования высокотехнологичного оборудования в заводских условиях. Использование модулей БТП «ТЭМ®-АИТП» позволяет избежать ошибок подрядных организаций при производстве монтажных работ. Консорциум ЛОГИКА-ТЕПЛОЭНЕРГОМОНТАЖ на сегодняшний день предлагает заказчику широкий выбор типовых решений автоматизированных тепловых пунктов в блочном исполнении, который также позволяет исполнить Ф3-190 о теплоснабжении: «С 1 января 2022 года использование централизованных открытых систем теплоснабжения (горячего водоснабжения) для нужд горячего водоснабжения, осуществляемого путем отбора теплоносителя на нужды горячего водоснабжения, не допускается».

«ТЭМ®-АИТП» может состоять из следующих модулей:

• модуль ввода;
• модуль системы отопления с автоматическим погодным регулированием;
• модуль системы вентиляции с автоматическим погодным регулированием;
• модуль системы горячего водоснабжения.

Функциональные задачи БТП «ТЭМ®-АИТП»

• Автоматическое управление значениями параметров теплоносителя в системе отопления и вентиляции в зависимости от температуры наружного воздуха, времени года и суток;
• Поддержание постоянного значения температуры горячего водоснабжения согласно требованиям санитарных норм;
• Поддержание заданных гидравлических параметров всех систем теплопотребления, а также тепловой сети;
• Управление циркуляционными насосами в автоматическом режиме;
• Автоматическая подпитка всех систем теплопотребления при подключении по закрытой схеме.

Преимущества БТП «ТЭМ®-АИТП»

• Компактные размеры, позволяющие использовать блочные тепловые пункты в малогабаритных помещениях;
• Сборка, проверка и настройка БТП «ТЭМ®-АИТП» происходят в заводских условиях;
• Значительная экономия времени и затрат при проектировании, установке и запуске в эксплуатацию;
• Кратчайшие сроки производства БТП «ТЭМ®-АИТП» за счет использования универсальных модульных заготовок;
• Блочный тепловой пункт «ТЭМ®-АИТП» изготавливается с учетом габаритных размеров помещений и дверных проемов (удобство при разборке и сборке);
• Не требует наличия высококвалифицированных специалистов для подключения «ТЭМ®-АИТП» к инженерным коммуникациям;
• Широкий ряд типовых технических решений;
• Поставка как в виде отдельных модулей, так и в полностью скомплектованном виде;
• Возможность дистанционного регулирования теплопотребления и контроля параметров теплоносителя;
• Гарантия распространяется как на все изделие в целом, так и на его отдельные компоненты.

БТП «ТЭМ®-АИТП» дополнительно может быть укомплектован узлом учета тепловой энергии.

При необходимости выполняются все работы «под ключ» (проектирование, установка, присоединение ко всем инженерным коммуникациям, запуск, согласование и сдача всем надзорным органам). Модули «ТЭМ®-АИТП» соответствуют нормам нормативно-методических документаций АВОК и «Альбому типовых проектных решений» Национального объединения изыскателей и проектировщиков.
