Как устроены блочно-модульные газовые котельные

Современные и полностью автономные блочно-модульные газовые котельные, предназначены для зданий жилого и промышленного комплекса. Сборка модуля, осуществляется в заводских условиях. БМК представляют собой пространственную конструкцию без внутренних перегородок.

Устройство газовой котельной модульного типа По своему устройству, БМК делятся на несколько классов: По типу конструкции и установке – предлагаются передвижные модули, устанавливаемые на шасси, а также, стационарные котельные, монтируемые на фундамент. По принципу работы – котельные работают на нагрев теплоносителя, горячее водоснабжение, продуцирование пара. По типоразмерам мощности – производительность котельных варьируется от 0,1 до 40 мВт.

Независимо от своей конструкции и используемого принципа работы, котельные работают автономно, с минимальным вмешательством обслуживающего персонала. Предусмотрена многоуровневая система безопасности.

Стационарные БМК на газе
Стационарные блочно-модульные котельные на газе – это полностью укомплектованные и собранные в заводских условиях сооружения, предназначенные для нагрева теплоносителя и горячего водоснабжения.

Модуль отличаются следующие технические и эксплуатационные характеристики:

Высокая производительность – конструкция почти не ограничена весом и размерами, что позволяет подключить теплогенератор любой мощности, или выполнить каскадное подключение, объединив несколько котлов в единую сеть. При необходимости, для наращивания мощности, к теплотрассе подключают 2-3 котельных одновременно. Универсальность – автономная блочно-модульная котельная, работает на природном и сжиженном газе. Подключается к газгольдеру или центральному газопроводу. Переоборудование на другой вид газа, не требует длительной остановки котельной и не несет существенных материальных затрат. Монтаж и транспортировка – контейнерные модульные газовые котельные установки, монтируются на специально изготовленный под потребности БМК фундамент. Во время разгрузки, используется автокран. Средний вес котельной, достигает 4-6 тонн. Комплектация – в заводских условиях, БМК полностью укомплектовывается всеми необходимыми рабочими узлами. Ставятся котельные установки, автоматика, блок управления, циркуляционное оборудование. Контейнер оснащают электропроводкой, системами безопасности, пожаротушения и вентиляции. По желанию заказчика, предусматривают отдельное помещение для обслуживающего персонала.

Блочно-модульные газовые котельные, полностью соответствуют требованиям Ростехнадзора. Оборудование проходит обязательную сертификацию и получает разрешение на ввод в эксплуатацию еще в процессе сборки, что облегчает изготовление проектной документации и согласований на месте, после доставки БМК заказчику.

Мобильные газовые БМК

Транспортабельные модульные газовые котельные, эффективно используются для обогрева помещений с максимальной площадью до 5000 м². Конструкция ограничена в весе, поэтому, производительность БМК, как правило, не превышает 3500 кВт, по этой же причине, дальнейшая доукомплектация и модификации не возможны.

Мобильные БМК малой мощности, имеют свои преимущества: Простой монтаж, не требующий подготовительных работ. Транспортировка осуществляется без участия погрузочной техники. БМК установлено на шасси и перевозится по типу прицепа.

Стоимость передвижной БМК, приблизительно на 30% превышает цену за аналогичную стационарную БМК. Каждый тип блочно-модульной конструкции (стационарный и передвижной), является востребованным в различных областях теплоснабжения.

Требования к модульным котельным, работающим на газе
БМК классифицируется как сооружение с повышенной пожаро- и взрывоопасностью. Поэтому, в СП 89.13330.2016 (СНиП II-35-76) «Котельные установки», перечисляется ряд требований, которым должны соответствовать конструкции. В частности, указывается: Разрешение на ввод газовой модульной котельной в эксплуатацию, выдается органом Газнадзора, только после изготовления проектной документации и его согласования. Минимальный пакет документов включает: перечень используемого оборудования паспорт на теплогенераторы и все дополнительные важные узлы и системы сертификат соответствия разрешение Ростехнадзора После подачи всей необходимой документации для сдачи газовой модульной котельной в эксплуатацию, вместе с изготовленным проектом подключения газа, выдается разрешение на запуск отопительного оборудования. Необходимость проведения госэкспертизы проекта не предусмотрена в следующих случаях: отопление многоквартирных зданий, а также частных домов малой этажности (до 3 этажей), промышленных объектов с площадью до 1500 м², при условии, что необходимость в создании санитарных зон отсутствует. Во всех остальных случаях, при установке котельной, потребуется пройти государственную экспертизу. Модульная газовая котельная – это сооружение, а не здание, что несколько облегчает прохождение экспертизы. После получения всех необходимых документов, производятся пусконаладочные работы. Обслуживание и запуск котельной, выполняет представитель завода изготовителя.

Чтобы согласование и экспертиза проекта, а также последующий ввод в эксплуатацию, прошли с наименьшими сложностями, при монтаже учитывают пять основных моментов и требований, указанных в СП и СНиП.

Нормы по размещению БМК Под установку модульной газовой котельной, требуется площадка, изготовленная из бетона, укрепленная армированием, с обязательным проведением гидроизоляции. Еще на этапе заказа котельной, заказчик, вместе с изготовителем, составляют техническое задание на проектирование и строительство. Пока БМК комплектуется, изготавливается контейнерный блок, производятся подготовительные работы: Площадка под установку БМК, разравнивается и трамбуется. Прокладывается несколько попеременных слоев щебня и песка. Укладывается гидроизоляция. Изготавливается опалубка, таким образом, чтобы на 5-10 см по периметру, превышать размеры конструкции котельной. Заливается бетон с обязательно прокладкой арматуры для придания жесткости. Неровности и отклонения от горизонтали, выравниваются с помощью виброрейки и правила.

Монтаж на бетонную плиту, допускается не ранее чем через 25 дней после заливки фундамента.

Для установки передвижной БМК, фундамент не требуется, достаточно подготовить ровную площадку, оптимально засыпать поверхность слоем песка с последующей трамбовкой.

Охранная зона газовой БМК

Санитарно-защитная зона, предназначена для обеспечения безопасной эксплуатации котельной. Под термином, подразумевается целый комплекс мероприятий, направленный на предотвращение аварийных ситуаций, утвержденный Ростехнадзором. Нормы подробно описаны в СП 89.13330 «Котельные установки». Обязательно ограждение блочно-модульной газовой котельной, в виде забора с входом, достаточным для беспрепятственной эвакуации персонала. Расстояния от котельной до ограждения, должно быть достаточным для проезда пожарного автотранспорта. Охранная зона пароводогрейной газовой котельной, согласно СП 42.13330 (СНиП 2.07.01-89), определяется проектной документацией. Согласно СП 89.13330, минимальные расстояния до близлежащих зданий, определяются по допускаемому санитарными нормами уровню шума. Если параметры превышают допустимые, предпринимаются мероприятия по звукоизоляции корпуса котельной. Снижение шума приводит к сокращению размеров санитарной зоны.

Котлы большой мощности водогрейных и паровых БМК на газе, устанавливаются с учетом норм, указанных в «СНиП 2.07.01-89 Градостроительство. Планировка и застройка городских и сельских поселений». Требования, указываемые в нормативной документации, оговаривают строгое соблюдение норм, предписанных Ростехнадзором, давшим разрешение на эксплуатацию котельного оборудования. В выданной организацией документации, четко прописывается, какие расстояния необходимо выдерживать до жилых зданий и промышленных комплексов. Расчёт блочно-модульной газовой котельной, выполняет и несет за него ответственность, завод изготовитель БМК. Наружное водоснабжение и канализация – передвижные котельные подключаются к системам водоснабжения и теплотрассы, посредством гибких рукавов. Для БМК любого типа, предусматривается система подпитки, состоящая из электромагнитного клапана, емкости с водой, регулирующей и запорной арматуры, двух насосов.

Сжигание природного или сжиженного газа, в современных котлах осуществляется практически без остатка. Загрязнения окружающей среды, минимальные. Строительство модульных газовых котельных в жилых микрорайонах, не загрязняет экологию, не требует получения специальных разрешений, обеспечивает экономическую выгоду, давая более дешевое по сравнению с центральным теплоснабжением, тепло.

Требования для дымоудаления

Несмотря на то, что негативное влияние на окружающую среду минимально, предъявляются высокие требования, затрагивающие системы дымоотведения: Высота дымовой трубы – расчеты выполняет завод изготовитель на основании опросного листа, прилагаемого к СНиП «Котельные установки» п. 5.12.2, приложение В. При расчетах принимаются во внимание нормы, указанные в Приказ Минприроды РФ от 06.06.2017 N 273 и СанПиН 2.1.6.1032-01. Вычисления делаются с учетом интенсивности рассеивания в атмосфере продуктов сгорания и соблюдением качества атмосферного воздуха. Дымовые трубы изготавливаются из секций, собираемых посредством фланцевых соединений. После установки системы дымоотведения в водогрейной или паровой газовой БМК, осуществляется приемка представителем МЧС, в согласии с указаниями в РД 03-610-03. Приточная вентиляция предусматривается при сборке модулей на заводе изготовителе. В дополнительном изготовлении вытяжки, нет необходимости.

Способы обеспечения газом

Меры безопасности БМК на газе

Последствиями неправильной установки газовой котельной, могут стать: серьезный ущерб имуществу, вероятный взрыв повлечет смерть и травмы людей, проживающих рядом с БМК. Поэтому, главная задача норм ППБ – обеспечить взрывобезопасность и организовать эффективные меры пожаротушения, для быстрой локализации возгорания.

Обязательные условиями для ввода котельной в эксплуатацию:

Котельное оборудование подключается к заземлению. Устанавливается заземляющий контур, одновременно обеспечивающий и молниезащиту. Заземлять котельное оборудование на трубопровод горячей воды и отопления, категорически запрещается. Внутри и снаружи модуля, устанавливают пожарную сигнализацию, оповещающую людей о пожаре. Устанавливается пожарный щит с первичными средствами пожаротушения (ящик с песком, огнетушители, багры, топоры и т.д.). Предметы индивидуальной защиты и пожаротушения, располагают в легкодоступном месте в специально обозначенных ящиках.

Обслуживающий персонал проходит обязательную подготовку и регулярные инструкции по технике противопожарной безопасности. Осуществляются мероприятия по профилактике безопасного использования котельного оборудования и переаттестация персонала. Проводятся учения по быстрому реагированию в случае аварийной ситуации. В котельной устанавливается сигнализатор утечки газа, герметичные светильники с металлической защитой от разбивания. Щит управления, ставится в отдельной комнате, разделенной от котельного оборудования перегородкой со вторым классом огнестойкости. БМК обесточивается со щитовой, расположенной снаружи модуля. Обвязка котла предусматривает систему водоподготовки и фильтрации, защищающую контур от перегрева, предохранительные взрывные клапаны, сбрасывающие чрезмерное давление в трубопроводе.

Типовые инструкции производителя, оговаривающие правила эксплуатации и мероприятия по пожаротушению во время аварийной ситуации, прилагаются к остальной документации, предоставляемой заводом. Назначается ответственный за соблюдение правил безопасности.

Технические характеристики газовых модульных котельных и многоуровневая система безопасности, предусмотренная на заводе изготовителем, обеспечивает максимальную безопасность и автономность БМК.

Эксплуатация и техническое обслуживание

Производство модульных котельных на газовом топливе

Сколько стоит газовая БМК

Единой цены на БМК не существует, потому что, комплектация и установленное оборудование, могут отличаться, в зависимости от желания заказчика. Стоимость модульной котельной на газе, зависит от многих факторов: «Начинка» в составе модуля – компоновка БМК котлами и насосным оборудованием немецких производителей, увеличивает стоимость готового модуля, как минимум на 50%. Степень утепления – правила установки блочно-модульной газовой котельной, оговаривают необходимость в хорошей теплоизоляции, толщина которой рассчитывается исходя из погодных условий региона. Теплоизоляция в средних широтах, составляет 5 см, в условиях севера, 10-20 см. Дополнительные функции – удорожает себестоимость конструкции при наличии комнат для обслуживающего персонала, душевых и сантехнического узла.

Выгода от установки становится очевидной уже в первый год эксплуатации. Расходы, по сравнению с затратами на централизованное отопление, сокращаются до 50%. Экономичный расход газа, высокая теплоэффективность, делают установку БМК экономически целесообразной для многоэтажных и частных домов, а также, промышленных комплексов.

Блочно модульная котельная 500 кВт с ГВС без резерва

Цена 8 561 800 рублей с НДС

Водогрейная блочно модульная котельная общей установленной мощностью 500 кВт на твердом топливе угле. Комплектация — 2 котла КВ 250 кВт с ручными топками, двухконтурная с ГВС теплообменниками, 1 категории надежности по отпуску тепла, 1 категории по электроснабжению, с бытовыми помещениями.

Назначение	Отопительная котельная	Максимальное рабочее давление воды, не более, МПа	0.6
Тип котельной по типу теплоносителя	водогрейная	Исходная вода из хозяйственного питьевого водопровода: давление на входе в котельную, не менее, МПа	0.2
Общая установленная тепловая мощность, кВт	500	Расход исходной воды, не более, т/ч	2.8
Категория котельной по надежности теплоснабжения	II	Расход подпиточной воды, не более, т/ч	2
Общая установленная тепловая мощность, МВт	0.5	Время растопки, не более, ч	1
Расчетная тепловая мощность котельной, кВт	500	Напряжение присоединяемой электросети, В	380/220
Установленные котлы, марка	КВр-0.25 К	Установленная мощность электроприемников, кВт	16.5 (точный расчет после проектирования)
Количество котлов	2	Рабочая мощность электроприемников, кВт	10.8 (точный расчет после проектирования)
Наличие ГВС (подогрев воды для горячего водоснабжения)	Да	Время срабатывания защитных устройств, не более, с	2
Наличие бытовых помещений в котельной	Да	Категория котельной по надежности электроснабжения	I
Вид топлива, основной	Твердое, уголь	Габариты здания котельной в рабочем положении, не более, длина, ширина, высота, м	10×4.52×2.7
Расход топлива расчетный, не более, кг/ч	104	Труба дымовая диаметр, мм	300
КПД, не менее, %	80	Труба дымовая высота, м	15
Диапазон регулирования, %	25-100	Вид топки	Ручная колосниковая / ОУР
Температура исходной воды, не менее, С°	5	Тип топливоподачи и шлакоудаления	ручная
Температура перед котлом, не менее, С°	70	Марка котельной	БМК 500
Температура воды на выходе из котельной в тепловые сети, не более, С°	95,115	Марка	БМК
Температура воды на выходе из котельной в тепловую сеть ГВС, не более, С°	65

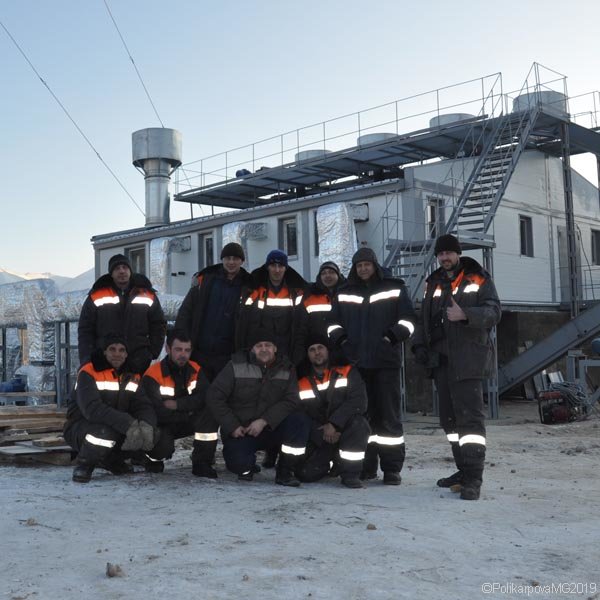

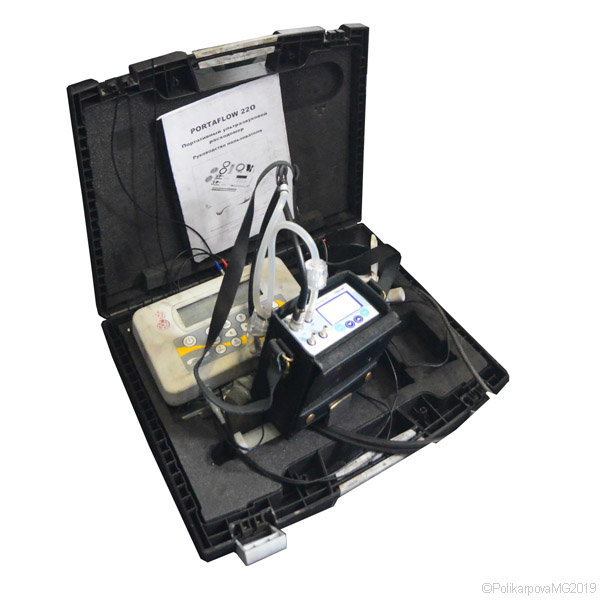

Котельный завод оказывает сопутвующие услуги в сфере теплоснабжения.

Модульная котельная 500 кВт

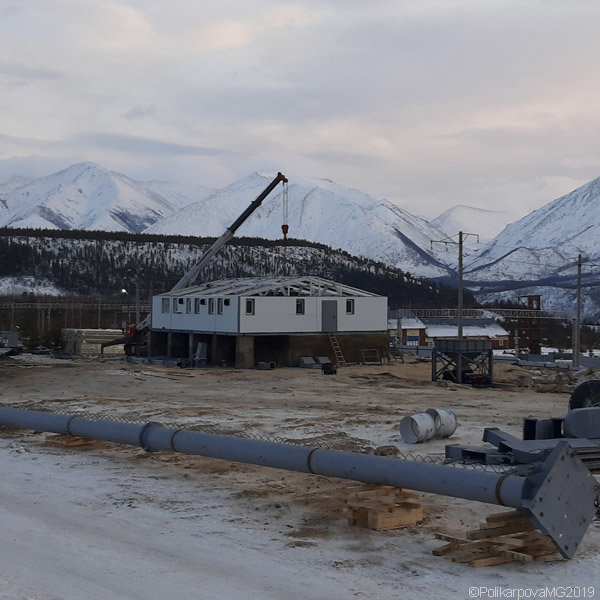

Монтаж блочной котельной 500 кВт

Производство модульной котельной 500 кВт на заводе

Котельный зал в блочно модульной котельной 500 кВт

Твердотопливные котлы в МКУ

Раздевалка для персонала котельной

Щит управления насосами и вентиляцией БМК 500 кВт

Силовая автоматика котельной и щиты с частотными приводами насосов

Электрощитовая котельной 500 кВт

Электрощитовая в модульной котельной БМК

Распределительные щиты блочной котельной

Противопожарная стена блочно модульной котельной МКУ 500 кВт

Закрытый угольный склад твердотопливной модульной котельной

Блочно модульная котельная 500 кВт на твердом топливе — каменном и буром угле

Строительство блочно модульной котельной на твердом топливе – простое и эффективное решение задачи теплоснабжения различных объектов. Изготовление и производство модульных котельных осуществляется по техническому заданию на заводе. На объекте производится сборка блок модулей, электрики, системы вентиляции и дымоудаления, проводятся пусконаладочные работы.

Ниже приведен один из вариантов комплектации котельной установки 500 кВт на угле:

• Ι категории (с резервированием оборудования);
• с 2 котлами КВр 0,25 МВт;
• с ГВС;
• с бытовыми помещений.

Наш завод также производит блочно модульные котельные 500 МВт без ГВС, без бытовых помещений, с одним котлом 500 КВт, без резервирования оборудования. Стоимость водогрейной модульной котельной при составлении технического задания для вашего объекта уточняется. Опросный лист для составления технического задания можно скачать по ссылке, если у вас возникли вопросы по его заполнению или вам нужна консультация, чтобы определится с комплектацией, обращайтесь к специалистам нашего завода.

Посмотреть виртуальный 3Д тур по модульной котельной нашего завода

Что нужно учесть приобретая блочно модульную котельную 500 кВт установку на твердом топливе

Если вы решили купить блочно модульную котельную 500 при ее размещении на вашем объекте нужно предусмотреть:

• место для устройства угольного склада или открытой площадки для его хранения;
• временное хранилище золы и шлака;
• подъездные пути для автомобилей;
• действующие противопожарные нормы, расположить ее с соблюдением противопожарных разрывов или установить противопожарнуюю стену.

На размещение оборудования внутри блок модулей может влиять расположение тепловых сетей и коммуникаций. Для избежания возможных нестыковок при монтаже, рекомендуем вам перед началом работы по проектированию модульной котельной предоставить на завод изготовитель ситуационный план размещения объекта. Мы расположим оборудование так, чтобы вы избежали лишних работ по подведению коммуникаций на месте.

Наш завод предоставляет с котельной паспорт и руководство по эксплуатации, а также проект на модульную котельную.

Оборудование блочно модульной котельной 500 КВт

Блочно модульная котельная 500 кВт с ГВС без резерва Водогрейная блочная модульная котельная 500 КВт на твердом топливе угле состоит из 2-х транспортабельных блок модулей размерами 10000*2260*2700 мм установленным и соединенным оборудованием. В комплект также входят газоходы, дымовая труба, дымососы, золоуловители, опорные конструкции и тепловая изоляция.

Отапливаемая площадь* блочной водогрейной котельной мощностью 500 КВт от 2500 до 3500 м3, отапливаемый объем* от 6900 до 10000 м3 (* диапазоны для самого холодного и самого теплого региона России)). Проверить или подобрать мощность в вашем регионе вы можете по ссылке.

Блок модуль с установленным технологическим оборудованием	штук	4
Водогрейный котел КВр-250 кВт	штук	2
Дымосос ДН 3.5 с дв. 3/1500 об/мин	штук	1
Вентилятор поддува котла	штук	1
Всасывающий карман дымососа	штук	1
Сетевой насос WILLO-BL 32/140-2,2/2; э.дв. 2,2 кВт	штук	2
Подпиточный Насос WILLO-Economy MHI 203 3 400; э.дв. 0,55 кВт	штук	2
Насос ГВС	штук	2
Пластинчатый теплообменник ГВС	штук	2
Пластинчатый теплообменник сетевого контура	штук	2
Золоуловитель ЗУ	штук	1
Бак запаса воды	штук	1
Водоподготовка типа Комплексон	штук	1
Мембранный бак	штук	1
Запорная арматура и КИП в пределах котельной	комплект	1
Автоматика котельной	комплект	1
Внутреннее и внешнее освещение котельной	комплект	1
Фильтры сетчатые	штук	2
Приточная вентиляция	комплект	1
Пожарная сигнализация	штук	1
Газоходы с изоляцией	комплект	1
Дымовая труба на растяжках Ду 300 мм высотой 15 м	штук	1

Здание блочно модульной котельной

Здание модульной котельной изготавливается в соотвествии со следующими требованиями:

• категория здания котельной по взрывопожарной и пожарной опасности в соответствии с НПБ 105-95 — Г.
• степень огнестойкости здания котельной в соответствии со СНиП 31-03-2001 — ΙΙ.
• класс конструктивной пожарной опасности — С0.

На месте здание блочно модульной котельной 500 на твердом топливе собирается из блок модулей.

Модули монтируются на фундамент и соединяются между собой в единую конструкцию сварными соединениями. После монтажа блоков крепятся фасонные элементы стенового и кровельного ограждения.

Каркас модулей изготавливается из профильной трубы и швеллера, покрытых огнезащитным покрытием для обеспечения требуемого класса огнестойкости.

Стеновое и кровельное ограждение выполняется из панелей типа «сэндвич». Стены и кровля – панели толщиной 100 — 200 мм в зависимости от региона установки блочной котельной установки на угле.

Внутренние поверхности ограждающих конструкций выполнены гладкими и окрашены влагостойкой и огнестойкой краской в светлые тона.

Двери в 500 КВт устанавливаются противопожарные. Одиночное остекление блоков оконных проемов выполняет дополнительную функцию — легкосбрасываемых конструкций. Открывающиеся окна дополнительно выполняют функции приточной вентиляции.

В случае монтажа угольной блочной котельной 500 КВт с закрытым угольным складом между зданием котельной и зданием склада угля требуется установка противопожарной стены 1-го типа.

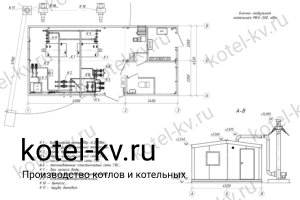

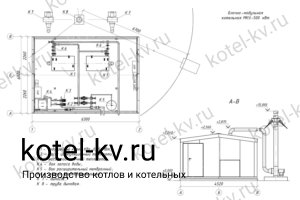

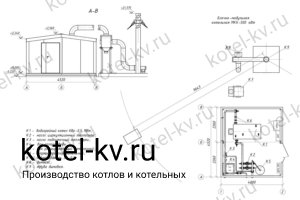

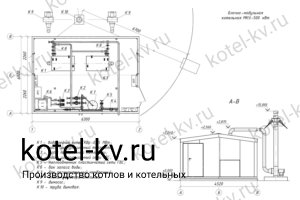

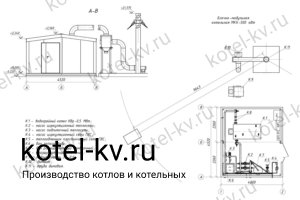

Тепломеханическая схема блочно модульной котельной 500 КВт

Твердотопливная блочно модульная котельная 500 кВт с ГВС двухконтурная четырехтрубная с двумя независимыми контурами:

• сеть отопления объединенная с котловым контуром;
• сеть горячего водоснабжения ГВС с теплобменниками.

Движение воды в сетевом контуре котельной:

• вода сетевая обратная поступает из теплосети по трубопроводу через фильтры, электромагнитный преобразователь расхода и деаэраторы на циркуляционные насосы сетевого контура;
• насосами по трубопроводу вода подается в котлы, где нагревается до необходимой температуры;
• вода по трубопроводу поступает в теплосеть на отопление;
• часть воды из трубопровода отбирается на собственные нужды отопления и теплоснабжения котельной через арматуру;
• возврат воды после использования на собственные нужды отопления и теплоснабжения котельной возвращается в трубопровод перед насосами.

Движение воды в контуре ГВС котельной:

• вода обратная из контура ГВС поступает по трубопроводу на циркуляционные насосы контура ГВС;
• насосами по трубопроводу вода подается в теплообменники ГВС, где нагревается до необходимой температуры;
• вода из теплообменников поступает в контур ГВС потребителю;
• часть воды из трубопровода отбирается на собственные нужды ГВС.

Количество тепла, поступающего в теплосеть на отопление, регулируется за счет изменения кочегаром установки температуры измерителя регулятора в соответствии с отопительным графиком и изменения расхода теплоносителя путем автоматического управления работой циркуляционных насосов теплосети с поддержанием постоянной заданной температуры теплоносителя в подающем трубопроводе.

Бытовые помещения котельной

По техническому заданию заказчика в состав бытовых помещений котельной на твердом топливе могут входить:

• инвентарная;
• туалет;
• душ;
• комната приема пищи;
• комната персонала;
• комната начальника;
• гардеробная.

В предлагаемом типовом варианте угольной котельной предусматриаются помещения — электрощитовая, комната персонала, туалет, душ, инвентарная, раздевалка. Цена модульной котельной без бытовых помещений существенно ниже.

Отопление и вентиляция блочной котельной на твердом топливе

Отопление котельной производится за счет тепла, излучаемого тепломеханическим оборудованием, отопление бытовых помещений и электрощитовой осуществляется за счет радиаторов отопления.

Для создания допустимых параметров микроклимата во всех помещениях устанавливаются общеобменные приточные и вытяжные системы вентиляции с механическим и естественным побуждением, работающие весь отопительный период. На кровле устанавливаются дефлекторы, обеспечивающие воздухообмен в котельной.

Выбор принципиальных схем вентиляции в зависимости от режимов работы, расположения и назначения помещении. Способ раздачи воздуха определялся в зависимости от температуры, подвижности в рабочей зоне и высоты раздачи воздуха.

Электроснабжение котельной

Электроснабжение водогрейной блочной котельной установки 500 КВт осуществляется от двух независимых источников. По степени надежности электроснабжения электроприемники здания относятся к I категории надежности.

Электрощитовая котельной 500 кВт В блочно модульной котельной на твердом топливе предусматривается молниезащита, повторное заземление нулевого провода и защитное уравнивание потенциалов.

Для ввода, учета и распределения электроэнергии в электрощитовой устанавливается щит ВРУ.

В котельной предусмотрено раздельное рабочее и аварийное освещение электрощитовой и остальных помещений котельной. Освещение выполнено в соответствии с назначением и характером помещений.

Аварийное освещение предусмотрено на основных путях эвакуации. Светильники аварийного освещения выделены из общего числа, имеют встроенную аккумуляторную батарею, обеспечивающую автономную работу в течении 3 часов. Управление освещением осуществляется из щитов освещения автоматическими выключателями.

Сети электропитания выполняются медным кабелем в изоляции, не распространяющей горение для внутренней проводки марки ВВГнг-LS, для наружной проводки КГХЛ.

Прокладка кабелей в блок модулях выполнена:

• при прокладке по стенам — в лотке;
• при наземной прокладке — в стальных трубах.

На вводе в здание твердотопливной блочной котельной, выполнен контур с сопротивлением растеканию тока R≤10 Ом и мероприятия по уравниванию потенциалов. Контур повторного заземления выполняется из вертикальных заземлителей, соединенных между собой, проложенных в траншее на глубине 0,5 м от поверхности земли.

В качестве естественного молниеприемника и молниеотвода используются дымовая труба. В зону защиты от прямых ударов молнии попадает здание котельной.

Контур заземления молниезащиты объединяется с контуром повторного заземления.

Автоматизация угольной котельной

Водогрейная угольная блочная котельная установка оснащена приборами и средствами автоматизации в объеме, достаточном для надежной и безаварийной эксплуатации. Оснащение автоматизацией выполнено в соответствии со СП 89.13330.2016 «СНиП II-35-76. Котельные установки» и СП 41-104-2000 «Проектирование автономных источников теплоснабжения».

Управление всеми группами насосов осуществляется в автоматическом режиме, дополнительно предусмотрено ручное управление подпиточными насосами теплосети и сети ГВС.

Схемой предусматривается световая и звуковая сигнализация при повышении или понижении давления в обратном трубопроводе теплосети и аварийного отключения циркуляционных насосов теплосети, сети ГВС, котлового контура, подпиточных насосов теплосети и сети ГВС. Контроль осуществляется датчиками давления KPI-35 «Danfoss» и контроллерами САУ-У, ТРМ1, ТРМ500, 2ТРМ1.

Контроль за работой водогрейных котлов КВр 250 КВт с ручными колосниковыми топками осуществляется с помощью щитов управления котлами, оснащенными микропроцессорными измерителями-регуляторами температуры ТРМ500.

Схема защиты водогрейных котлов КВ 0.25 МВт предусматривает автоматическое отключение тягодутьевых установок при:

• при повышении температуры воды в котле более 115 °С;
• повышении или понижении давления воды на выходе из котла;
• уменьшении расхода воды через котел;
• уменьшении разрежения в топке;
• неисправности цепей защиты.

При помощи микропроцессорных измерителей-регуляторов температуры ТРМ500 производится контроль работы водогрейных котлов КВр-0.25, за счет управления работой дутьевого вентилятора, и посредством контроля выходной температуры теплоносителя.

Контроль за давлением в котлах осуществляется электроконтактными манометрами.

В здании блочной котельной установки 500 кВт устанавливается сигнализатор СО для контроля уровня концентрации в помещении угарного газа не выше 20 мг/м³.

По желанию заказчика на сетевом и подпиточном трубопроводе, трубопроводе ГВС предусматривается установка узлов контроля расхода, температуры и давления для осуществления учета мощности котельной.

Остальные контрольно-измерительные приборы — показывающие.

Пожарно-охранная сигнализация и средства связи

Блочно-модульная котельная на твердом топливе 500 комплектуется пожарно-охранной сигнализацией и средствами связи. В состав пожарно-охранной сигнализации входит система светозвукового оповещения персонала, для подключения средств связи в комнате персонала предусмотрены розетки.

Топливоподача и шлакоудаление угольной

Подвоз топлива на топливный склад 500 КВт осуществляется автотранспортом.

Существует два варианта угольного склада. Первый это уголь привозится и складируется на ровной бетонной площадке на спецально выделенном для этого участке — открытой площадке. Второй это закрытый склад хранения угля. Загрузка самосвалом производится сверху, через разьемную крышу, и завозится в котельную через двери. Стоимость закрытого угольного склада в котельной выше, но он обеспечивает сохранность топлива и защищает его от осадков и смерзания.

В обоих случаях со склада топлива вручную тачками уголь подается в помещение котельного зала на место временного складирования — на полу перед водогрейными котлами. С места временного складирования уголь подается вручную в топку котла.

Удаление шлака и золы производится вручную с применением ручного инструмента — шуровки. Транспортировка шлака и золы производится вручную тачками на участок временного хранения перед котельной. Вывоз шлака и золы производится автотранспортом на золошлакоотвал для переработки и утилизации в соответствии с договором на утилизацию промышленных отходов.

Водоподготовка

Водно-химический режим должен быть организован в соответствии с требованиями ГОСТ и СП. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Самым простым типом водоподготовки является коррекционная обработка при помощи установок Комплексон и деаэраторах, установленных на подпитывающих линиях.

Газовый тракт

Удаление образующихся в процессе сжигания дымовых газов производится через газоходы. В системе газоходов за котлом устанавливается золоуловитель и дымосос. После дымососа газы направляются в дымовую трубу.

Возможна установка дымовой трубы на растяжках или самонесущей. Дымовая труба на растяжках для установки требует больше площади, однако цена блочно модульной котельной 500 кВт на угле с трубой на растяжках более низкая. Если вы ограничены в площади для установки котельной установки, потребуется установка самонесущей трубы.

Проект модульной котельной

Проект блочной угольной модульной котельной выполняется в соответствии с требованиями Постановления Правительства РФ от 16.02.2008 №87 «О составе разделов проектной документации и требованиях к их содержанию». Более подробно о проектной документации на модульные котельные вы можете прочитать по ссылке.

Типовой проект на блочно модульную котельную 500 кВт всегда проходит доработку под конкретный объект, основанием для доработки служит техническое задание заказчика. Учитывая, что срок использования котельной 10 лет и от ее стабильной работы зависит работоспособность всего объекта, к согласованию технического задания нужно подходить максимально внимательно.

Паспорт модульной котельной, руководство по эксплуатации и проектная документация на котельную передается заказчику с котельной.

Гарантии изготовителя

Поставка водогрейных блочно модульных котельных установок 500 кВт на угле осуществляется с завода изготовителя железнодорожным и автомобильным транспортом.

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Сертификат соответствия на модульные котельные с 2015 года был упразднен. На сегодняшний день сертификаты выдаются только на здания модулей без внутренней обвязки. Подтверждением надежности и безопасности принятых решений в МКУ является проектная документация, выполненная специализированной организацией являющейся членом проектной СРО.

На нашем заводе вы можете купить модульную котельную 500 кВт на твердом топливе для отопления производства, жилых зданий, цехов, складов, промышленных предприятий, теплиц, гаражей, больниц, школ, садов и прочего.

Завод выполняет проектирование, производство, монтаж, шеф монтаж и пуско-наладку блочно модульных котельных 500 кВт во всех регионах России. Котельные изготавливаются на заводе в срок от 30 дней, монтаж на месте выполняется от 7 до 15 дней, пусконаладка от 7 дней. Срок полезного использования 500 — 10 лет.

Купить блочно модульную котельную 500 квт с гвс без резерва

ВИДЕО — КАК ПРОИСХОДИТ ПРОИЗВОДСТВО БЛОЧНО МОДУЛЬНЫХ КОТЕЛЬНЫХ МКУ 500 КВт НА НАШЕМ КОТЕЛЬНОМ ЗАВОДЕ. ВСЕГО ЗА 90 СЕКНД ВЫ УВИДИТЕ ВСЕ — ОТ ПРОЕКТА ДО МОНТАЖА!

Подобрать мощность производственной котельной по отапливаемой площади и объему, с учетом типа строения и данных о температуре в регионе, вида топлива, выбрать модель блочно модульной котельной, вы можете в нашем калькуляторе подбора мощности. Котельные БМК для вашего предприятия, предлагаются из модельного ряда котельных нашего завода модульных котельных.

Возможны следующие варианты:

• 1 и 2 категории;
• с одним или несколькими котлами;
• с бытовыми помещениями и без;
• с ГВС и теплообменниками и без;
• также осуществляется производство любых вариантов БМК по техническому заданию. Их цена рассчитывается после заполнения опросного листа.

Расчет мощности модульной котельной учитывает:

• температуру в самую холодную пятидневку в отопительный сезон. Для каждого региона РФ температура различна, данные берутся из СП 131.13330 «Строительная климатология»;
• тепло, необходимое для возмещения потерь тепла через ограждения, окна, двери здания и тепловые потери через не плотности строения и открываемые двери;
• температуру воздуха внутри помещений. Для различных типов и назначений строений она существенно отличается:

Тип строения	Температура внутри помещения
Жилые строения и административные здания	+ 20 С°
Больницы, детские сады	+ 22 С°
Учебные заведения, предприятия общепита, учреждения культуры, школы	+ 16 С°
Магазины и депо	+ 15 С°
Кинотеатры	+ 14 С°
Гаражи	+ 10 С°
Бани	+ 25 С°

• бъем строения. Для определения наружного объема строения площадь по наружным стенкам строения на уровне первого этажа перемножается на высоту. Для панельных домов высота определяется: от уровня пола (нулевой отметки) до верхней плоскости теплоизоляционного слоя чердачного покрытия. Для остальных зданий высота определяется от уровня земли. Подбор мощности для отопления различных по назначению строений считается отдельно. Все полученные значения мощности складываются.

Подбор мощности производственной котельной производится для общей суммарной мощности каждого отдельно стоящего задания.
