Вертикальные радиаторы отопления: виды + преимущества и недостатки + обзор марок

При планировании системы обогрева помещений стоит обратить внимание на вертикальные радиаторы отопления, которые подбирают под любой изысканный интерьер. Однако эффектный дизайн прибора несколько нивелируется немалой ценой, спецификой подключения и эксплуатации, с которыми следует разобраться перед покупкой. Согласны?

Мы расскажем о всех видах вертикальных радиаторов, представленных на рынке. В предложенной нами статье подробно описаны разновидности, приведены их конструктивные особенности и технические характеристики. Для облегчения решения задачи покупателя мы перечислили ведущих производителей.

Классификация радиаторов отопления

Классифицируют вертикальные радиаторы по материалу изготовления, внешнему исполнению и по типу источника тепла. Эти приборы имеют высоту 1-3 метра и схожи со своими горизонтальными аналогами за исключением некоторых особенностей.

По материалу изготовления

Вертикальные отопительные приборы имеют довольно габаритные размеры и вес, поэтому производители стараются не увеличивать нагрузку на стены за счет секций из чугуна.

Кроме того, сложность обработки этого металла не позволяет придавать ему декоративные формы. Эти факторы исключают чугун из материалов для изготовления высоких батарей.

Основными же видами вертикальных радиаторов, в зависимости от материала изготовления, являются:

Современные биметаллические отопительные приборы хороши тем, что их трубки и система внутренних каналов изготавливаются из стали, а излучающие тепло ребра – из алюминия. Это позволяет объединить в одном устройстве прочность и износоустойчивость одного металла и хорошие теплопроводящие свойства другого.

Кроме того, легкость механической обработки алюминия позволяет варьировать внешний вид и форму радиаторов в широких пределах. Этот металл хорошо окрашивается без потери своих теплопроводных свойств, что позволяет встроить изделия из него в интерьер, выполненный в любой палитре.

Единственным минусом биметаллических изделий является их повышенная стоимость. Стальные отопительные секции характеризуются повышенной прочностью конструкции, но среди всех вертикальных радиаторов они имеют наихудшую теплоотдачу.

Сталь плохо поддается точной механической обработке, поэтому внешний вид батарей из стальных сплавов зачастую не отличается изысканностью. Кроме того, стальные конструкции подвержены коррозии, даже если они покрыты специальным напылением.

Секции из стали часто изготавливают в панельном исполнении, что позволяет скрыть трубы и каналы за внешними металлическими пластинами. Плюсом таких радиаторов является их цена, которая ниже, чем у изделий из других материалов.

Алюминиевые секции отопления имеют лучшую теплопроводность среди других материалов. Они быстро нагреваются, но и не держат тепло долго. Алюминий – пластичный материал, поэтому батареи из него отличаются изысканностью дизайнерских форм.

Из-за простоты изготовления стоимость алюминиевых радиаторов ниже, чем биметаллических, но и максимальное рабочее давление у них меньше. Слабая прочность не позволяет использовать такие радиаторы в многоэтажных домах и в системах централизованного отопления.

Материал батарей способен влиять на их выбор только при высоком рабочем давлении, поэтому чаще всего изделия покупаются, исходя из их внешнего вида и стоимости.

По внешнему исполнению

Чем больше площадь теплоотражающей поверхности обогревающих металлических элементов, тем выше их эффективность. Поэтому форма конструкции батареи во многом определяет её энергопроизводительность.

Все радиаторы по внешнему исполнению разделяются на:

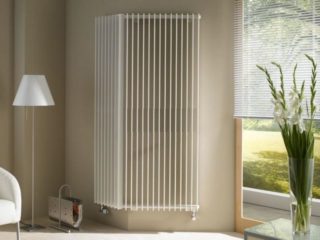

Трубчатые вертикальные батареи состоят из вытянутых в длину секций-труб, соединенных сверху и снизу коллекторами. Для придания элегантного вида отдельные элементы радиатора зачастую изгибают. Такое устройство обеспечивает максимальную теплоотдачу, но для её сохранения необходимо регулярно мыть батареи со всех сторон.

Изготавливаются такие радиаторы обычно из стали, а отдельные трубы соединяются с коллектором сварочным швом. Секционные батареи состоят из нескольких частей, имеющих плоскую переднюю поверхность.

Они характеризуются следующими особенностями:

• являются преимущественно биметаллическими или алюминиевыми, что компенсирует снижение рабочей площади при сравнении их производительности с трубчатыми моделями;
• эстетично вписываются в интерьер;
• стоят дороже остальных видов батарей;
• отдают тепло преимущественно путем конвекции;
• являются разборными, что позволяет набирать произвольное количество секций в одной батарее.

Уход за секционными радиаторами прост и не требует много времени.

Панельные батареи имеют неразборную конструкцию, а их передняя панель зачастую представлена единым листом металла или стекла. Особенно популярны модели с зеркальными передними поверхностями, являющиеся самостоятельными предметами интерьера. Они расширяют пространство комнаты, добавляя ей света и внутреннего тепла.

При наличии автономной системы отопления энергоэффективность вертикальных радиаторов различного исполнения не имеет принципиального значения, потому что произведенное котлом тепло в любом случае останется внутри помещения.

Вопросам выбора наилучших приборов отопления посвящена следующая статья, подробно разбирающая технические характеристики и аргументы “за и против”.

По типу источника тепла

В большинстве вертикальных приборов отопления в качестве теплоносителя используется вода, которую нагревает газовый котел. Но существуют батареи, использующие для обогрева электрическую энергию. Их внутреннее устройство аналогично таковому в водяных батареях, только роль теплоносителя выполняет специальное масло.

Использование вертикально ориентированных электрических радиаторов экономически затратно, поэтому они применяются преимущественно для краткосрочного вспомогательного обогрева помещений.

Такое оборудование имеет встроенные механизмы терморегуляции, что позволяет использовать его лишь при падении температуры ниже установленного уровня.

Достоинства и недостатки вертикальных радиаторов

Вертикальные батареи отопления являются неоднозначным вариантом устройства системы отопления. Для их установки требуется наличие свободной стены в комнате и возможность незаметного подведения к радиатору труб с теплоносителем.

Несмотря на это, вертикальные батареи продолжают пользоваться стабильным спросом благодаря таким преимуществам:

1. Высокий уровень теплоотдачи за счет большой площади соприкосновения с воздухом. Это позволяет нагревать теплоноситель до меньшей температуры и не перегружать газовый котел.
2. Разнообразие форм, размеров и расцветок, что позволяет подобрать модель необходимого размера под любой внутренний интерьер.
3. Большая скорость обогрева помещений за счет контакта с воздухом по всей высоте комнаты. Особенной эффективностью в этом отношении отличаются алюминиевые приборы.
4. Простота монтажа за счет идущего с каждой батареей комплекта креплений.
5. Экономия места под окном, где можно устроить небольшую кладовку.

При витражной структуре стен и отсутствии подоконника вертикальные настенные батареи являются идеальным вариантом для устройства системы отопления.

Не лишены вертикальные отопительные приборы и недостатков, из-за которых они не получили широкого распространения.

К минусам таких батарей относят следующие:

1. Неравномерность обогрева. Из-за вертикальной вытянутости радиаторов теплый воздух от них устремляется к потолку и там скапливается. В результате пол плохо прогревается и остается холодным.
2. Высокая стоимость. Цена одной простейшей вертикальной секции длиной 2 метра составляет 60-150 долларов, а дизайнерские модели стоят в разы дороже.
3. Сложность незаметного подведения отопительных труб. В идеале пластиковая разводка для вертикальных радиаторов должна проходить внутри стен за гипсокартоном, но реализовать это довольно сложно.
4. Большой вес стальных моделей, который не позволяет вешать батарею на гипсокартонные и тонкие межкомнатные перегородки.
5. Подключение вертикальных радиаторов обычно производится по нижней или седельной схеме, что снижает уровень теплоотдачи на 10-15% в сравнении с диагональным или боковым монтажом.

Принципиальных конструкционных отличий между горизонтальными и вертикальными батареями нет.

Последние просто имеют удлиненную форму внутрисекционных каналов. Поэтому при выборе радиаторов для системы отопления необходимо руководствоваться в основном внешней красотой и удобством монтажа оборудования.

Производители вертикальных радиаторов

Отечественные компании, к сожалению, не производят радиаторов с высотой более 90 см. Большинство дизайнерских батарей изготовляются в европейских странах, где население может себе позволить массово покупать такую дорогую продукцию.

Наиболее известными производителями вертикальных радиаторов являются:

Швейцарская компания Arbonia производит стальные бюджетные и эксклюзивные радиаторы. Клиенту предлагаются трубчатые батареи до 3 метров длиной, имеющие до 6 трубок в глубину и до 24 секций в ширину. Таким образом, общее количество каналов может достигать 144 штук.

Венгерский производитель Betatherm производит дизайнерские трубчатые, панельные и секционные батареи. Их передняя пластина может изготавливаться из стекла, металла или искусственного камня с нанесенным рисунком. От варианта исполнения сильно зависит конечная стоимость изделия.

Итальянские компании Caleido, Fondital и Global производят биметаллические и стальные радиаторы секционного и трубчатого типа по доступным ценам. Все модели имеют прямоугольную форму без дизайнерских изысков.

Польская компания Enix выпускает как простые, так и эксклюзивные модели секционных и трубчатых радиаторов. Изюминкой батарей является необычная форма ребер и их встроенная подсветка.

Бельгийский концерн по производству отопительных радиаторов Jaga сосредоточен исключительно на батареях изысканной формы. Их стоимость в 5-10 раз превышает цену оборудования конкурентов, но внешний вид изделий того стоит.

Выбор и установка вертикальных радиаторов отопления для квартиры

При выборе надежных в эксплуатации и удобных в пользовании батарей отопления основное внимание обращается на эффективность их работы. Среди предлагаемых образцов выделяются популярные в настоящее время вертикальные радиаторы, заметно отличающиеся от размещаемых горизонтально моделей. Перед покупкой теплотехнических изделий этого класса желательно ознакомиться с их конструкцией.

Особенности конструкции

Основное отличие вертикальных батарей от горизонтальных изделий – их нестандартные размеры, в соответствии с которыми ширина радиатора меньше его высоты.

Если обычные батареи традиционно устанавливаются в нише под окнами, то их вертикальные аналоги допускается размещать на стенах в любом удобном месте квартиры. Их разрешается монтировать в свободных нишах, проемах комнат или же в помещениях, где совсем нет окон. По основным параметрам настенные радиаторы ничем существенным не отличаются от горизонтальных моделей, поскольку они изготавливаются из одинаковых материалов. Это традиционный чугун, а также следующие распространенные металлы:

• сталь;
• алюминиевый прокат;
• комбинация стали и алюминия.

Отличие вертикальных радиаторов от привычных моделей – оригинальное дизайнерское исполнение, сочетающее в себе большое разнообразие цветовых оттенков и форм. Указанное достоинство позволяет устанавливать их даже в парадных уголках современной квартиры.

В каких случаях применяются

С учетом особенностей обогревающих устройств вертикального типа их предпочтительнее использовать в следующих случаях:

• требуется сэкономить на занимаемом пространстве в небольших по объему помещениях (включая объединенные с комнатой лоджии);
• необходимо обогревать площади с панорамным остеклением, занимающим стену от пола до потолка;
• в помещениях, совершенно лишенных окон: в ванных, прихожих или в небольших гардеробных.

Кроме того, их допускается использовать в качестве декоративного элемента интерьера при обустройстве жилого помещения.

Важно учитывать ситуации, когда радиатор настенный вертикальный не подходит для установки и эксплуатации в конкретных условиях:

• хозяева планируют монтировать радиаторы на стенках (межкомнатных перегородках) из гипсокартонных заготовок без дополнительного усиления;
• при недостаточно утепленных наружных стенах;
• в низких комнатах, малый объем которых затрудняет конвекцию воздуха.

В большинстве ситуаций вертикальные радиаторы приобретаются с целью создания в доме неповторимого дизайна, несмотря на значительные расходы на их приобретение.

Достоинства и недостатки

Среди преимуществ высоких батарей отопления выделяются следующие:

• экономия жилого пространства в помещении, что объясняется небольшими габаритами нагревательного прибора;
• повышенная теплоотдача, связанная со значительной площадью излучающей тепло поверхности;
• возможность использования не только по прямому назначению: в качестве основания для сушки полотенец, например, вешалки или оригинальной рамы для зеркала;
• допустимость эксплуатации батареи с одновременным декорированием окружающих пространств;
• возможность обходиться без декоративных решеток.

Несомненное преимущество сравнительно высоких радиаторов – простота их монтажа, а также последующего за этим обслуживания.

При установке радиатора требуется дополнительное утепление стены

К минусам вертикальных радиаторов принято относить:

• сравнительно низкую теплоотдачу, объясняемую неравномерностью прогрева верхней и нижней части прибора;
• необходимость в подготовке надежного основания под крепление – это связано со значительным весом отопительной конструкции;
• потребность в утеплении наружной стены, на которой устанавливается сам радиатор;
• трудности с монтажом батарей, имеющих боковую (диагональную) подводку.

Последнее неудобство объясняется необходимостью скрытной прокладки труб, которые в противном случае заметно портят внешний вид отапливаемых помещений.

К недостаткам отопительных систем этого типа относят также некоторые сложности с управлением краном стравливания воздуха и сравнительно высокую стоимость.

Выбор материала

Основной признак, позволяющий классифицировать вертикальные батареи отопления – исходный материал, из которого изготавливается каждое из рассматриваемых изделий. В соответствии с этим критерием они бывают:

• из чугуна или стали;
• алюминиевыми;
• биметаллическими;
• на основе меди и пластика (встречаются крайне редко).

Чугунные батареи

Отопительные батареи из чугуна относятся к классическим образцам, широко распространенным в прошлые века. Они до сих пор востребованы у потребителя, что объясняется следующими их достоинствами:

• прочность изделий;
• относительно низкая цена;
• долговечность.

С другой стороны, этот материал имеет целый ряд существенных недостатков, которые вынудили производителей осваивать выпуск современных образцов на основе более «продвинутых» материалов:

• трудность установки, объясняемая значительным весом монтируемых систем;
• хрупкость чугунного материала, невозможность противостоять ударным нагрузкам;
• низкая теплопроводность, вынуждающая искусственно поднимать температуру теплоносителя.

Если потребуется нагреть чугунные батареи до отметки 45 градусов, температуру воды в них придется поднять до 70-ти градусов. В итоге наблюдается перерасход энергоресурса, особо ощутимый в отопительный сезон в частных загородных строениях. Поэтому для частного потребителя проблема экономии является определяющей при выборе материала обогревающего прибора.

Алюминиевые изделия

Радиатор трубчатый вертикальный на основе алюминия смотрится намного привлекательнее, чем чугунные образцы того же класса. К тому же теплопроводность таких отопительных элементов значительно выше.

Перед покупкой алюминиевых батарей для частного дома следует учесть, что они чувствительны к качеству водяного теплоносителя. Если подводимая жидкость сильно загрязнена, а фильтров на входе системы не предусмотрено, использовать их в частных домах нежелательно. Без специальной очистки носителя алюминиевые радиаторы быстро выйдут из строя. С другой стороны, установка фильтрующих элементов потребует дополнительных расходов. К их недостаткам также относят невозможность эксплуатации при повышенном давлении воды.

Стальные радиаторы

Стальные батареи представляют собой типичный образец «продвинутых» отопительных систем, имеющих два различных исполнения: трубчатое и панельное. Последний вариант позиционируется как бюджетный и по теплоотдаче несколько уступает трубчатым изделиям. С другой стороны, такие радиаторы неприхотливы в эксплуатации и востребованы в частных домах, где не предусмотрена дополнительная фильтрация теплоносителя.

В отличие от панельных образцов трубчатые стальные батареи относят к категории элитных моделей, отличающихся следующими преимуществами:

• высокий уровень тепловой отдачи;
• экономичность;
• привлекательный дизайн;
• долговечность (заявленный производителем срок эксплуатации – порядка 25-ти лет).

Среди моделей этого класса особо выделяются батареи парового отопления, изготовленные из нержавейки.

Стальные батареи в сравнении с изделиями из других материалов имеют несомненное преимущество, поскольку их теплоотдача намного выше.

Биметаллические радиаторы

В отдельную группу выделяются биметаллические радиаторы, представляющие собой достойный выбор для любого жилого помещения. Их делают из двух металлов. В качестве несущего основания в них используются стальные трубы, на которых поверху крепятся алюминиевые ребра.

Комбинированные радиаторы имеют целый ряд достоинств:

• Длительные сроки эксплуатации – по заявлению производителя они достигают 30-ти лет.
• Сердечник из высокоуглеродистой стали, благодаря которому биметаллический радиатор получил необходимую прочность.
• Высокий уровень теплоотдачи – до 190 Вт на одну секцию.
• Широкий выбор наименований, отличающихся своим дизайном и расцветкой.

В стандартном комплекте предусмотрен регулятор температуры, позволяющий менять теплоотдачу в широком диапазоне.

Недостатки комбинированных изделий:

• непосредственный контакт двух металлов, имеющих различные коэффициенты расширения, приводит к появлению посторонних звуков при работе биметаллического радиатора;
• небольшие типоразмеры входной и выходной труб нередко становятся причиной образования засоров, особенно если в теплоносителе имеется большое количество посторонних частиц.
• необходимость в установке на вводе фильтрующего элемента.

К относительным недостаткам этих радиаторов относят их высокую стоимость.

Особенности отдельных типов подключения

Все радиаторы отопления, включая вертикальное исполнение, допускается подключать двумя способами: сбоку либо с нижней части корпуса. С вариантом нижнего подсоединения входного и выходного патрубков никаких вопросов, как правило, не возникает. При его организации с одной из сторон снизу к радиатору подается теплоноситель, с другой – он отводится. При нижнем подключении неважно, какая схема разводки используется – однотрубная или двухтрубная.

При боковой подводке число способов подсоединения, особенно в случае двухтрубной разводки, увеличивается. Появляются следующие варианты:

• диагональное подключение;
• одностороннее соединение;
• седельное включение.

Первый из этих способов считается самым подходящим с точки зрения эффективности работы отопительной системы. Все остальные варианты подключения не гарантируют получения нужного уровня теплоотдачи.
