Pir плиты для теплого пола

Перед выходом на улицу мы одеваемся по погоде, а дома часто оказываемся уязвимыми для холодного пола и сквозняков. С каким изоляционным материалом пол всегда будет теплым, а микроклимат — комфортным?

То, что оптимальная температура в доме — 20–22°С знают многие. Но далеко не всем известно, что сквозняк возникает не только из-за негерметичных окон и дверей, но и при разнице температур воздуха и поверхностей стен и пола больше, чем на 2–3˚С. Лишь в грамотно утепленном и правильно обогреваемом помещении нет сильных воздушных потоков, и все находящиеся в нем чувствуют себя хорошо.

Миру — PIR

При утеплении пола в загородном доме все больше покупателей обращаются к продуктам передовых технологий, например, к PIR-изоляции, которая пришла в строительство из космической отрасли.

Структура изоляционных плит из жесткого пенополиуретана (PIR) представляет собой множество закрытых ячеек с инертным газом. Теплопроводность этого материала ниже, чем у всех известных утеплителей: λ = 0,022 Вт/мˑК, а водопоглощение — не более 1%. То есть он будет надежной преградой холоду из подполья, и одновременно удержит внутреннее тепло. При этом толщина плит может быть совсем небольшой, что особенно ценно в помещениях с невысокими потолками.

Для многих конструкций пола нужна изоляция, стойкая к значительным нагрузкам. Так вот PIR-плиты способны выдержать давление более 10 т/м². Они подходят для утепления плитных перекрытий из железобетона и монолитного бетона. Причем для обустройства плавающей «мокрой» или сухой стяжки поверх слоя изоляции не требуются какие-либо дополнительные силовые конструкции. PIR-плиты также используют для перекрытий балочного типа (с опорами из деревянного бруса, металла, железобетона). В случае, если необходимо в дополнительное утепление пола, плиты можно установить поверх балок, исключив таким образом мостики холода.

Босиком по полу

PIR-изоляция совместима с электрическими или водяными системами обогрева полов. Первые широко используют как дополнительное отопление, а вторые — как основное. Ведь именно теплый пол обеспечивает наиболее комфортный для человека прогрев воздуха, когда температура у ног около 22˚С, а на уровне головы — 18–20˚С. Кстати, при отсутствии радиаторов и идущих к ним коммуникаций уборка помещений становится проще, а возможности для оригинальных планировочных решений шире.

«Специально для санузлов, кухонь и иных помещений, где предполагается обогрев пола, мы разработали систему ТН-ПОЛ Термо PIR.

Входящие в неё плиты LOGICPIR Полы увеличивают отдачу тепла от нагревательного элемента в сторону отапливаемой комнаты. Если проклеить их стыки алюминиевой лентой, то можно обойтись без пароизоляции. Раствор цементно-песчаной стяжки заливают прямо на утеплитель. Благодаря фольгированной облицовке PIR-плиты не разрушаются в «мокрой» щелочной среде, а застывший слой способствует равномерному распределению нагрузки. В качестве сухой стяжки можно использовать листы асбестоцементные (АЦЛ) и гипсоволокнистые листы (ГВЛ), ориентированно-стружечные (ОСП) и цементно-стружечные плиты (ЦСП). Их укладывают двумя слоями и скрепляют между собой. В этом случае электрокабель монтируют в клеевой слой, на который фиксируют керамогранит».

Плиты теплоизоляции LOGICPIR Полы максимально равномерно распределяют тепло от системы обогрева пола. Это дает возможность снизить температуру теплоносителя и уменьшить затраты на отопление

Здоровье и долголетие с PIR-изоляцией

Рачительные хозяева при выборе строительных материалов обращают внимание на их основные свойства, а также экологическую чистоту и безопасность. Ведь экономить на собственном здоровье неразумно. PIR-изоляция ТЕХНОНИКОЛЬ, как ближайшая родственница полиуретанов, из которых изготавливают медицинские приборы и даже сердечные клапаны, абсолютно безвредна для детей и взрослых. Кроме того, утеплитель LOGICPIR отличается высокой стойкостью к повышенной влажности и воздействию температур от −65 до +110°C. Срок его службы — более 50 лет. И все это время он сохраняет полезные эксплуатационные качества.

С помощью специальных калькуляторов можно рассчитать необходимое количество материалов, толщину теплоизоляционного слоя, требуемое и фактическое сопротивления теплопередаче для конкретного региона (города) и типа строительной системы

Утепление перекрытий под систему «Теплый пол»

Такой пол универсален. Он может быть устроен в любом помещении: в квартире, офисе, бассейне (он не боится влаги), к тому же он устанавливаться под практически любое покрытие: кафельную плитку, ламинат, линолеум и т.д.

А теплоизоляция в устройстве системы позволит добиться значительной экономии эксплуатационных расходов в случае использования «теплых полов» как основной или единственной системы отопления.

Системы «Теплый пол» давно стали нормой жизни среди людей, ценящих комфорт и функциональность. В отличие от традиционных (радиаторных) систем отопления, когда поток нагретого воздуха поднимается к потолку, затем охлаждается и опускается вниз (охлаждение верхних слоев воздуха и перегрев верхних), система «Теплый пол» способствует идеальному распределению температуры в помещении. Благодаря своей большой площади и невысокой температуре «теплые полы» равномерно прогревают воздух.

В ряде случаев теплые полы решают проблему отопления помещения. Характерным примером может быть балкон или лоджия. Другим примером является утепление полов первого этажа в доме с неотапливаемым подвалом или же при устройстве полов по грунту. В других случаях системы теплых полов позволяют решать задачи планировки помещений, в которых остекление опускается до отметки чистовых полов и традиционные отопительные приборы явно «не вписываются» в концепцию оформления.

Среди явных достоинств (неоспоримых преимуществ) теплых полов следует отметить:

• повышенный комфорт, обусловленный передачей тепловой энергии за счёт излучения, а не конвекции. Помещение прогревается равномерно, без «пышущих» радиаторов и холодных углов;
• экономичность. Достигается экономия энергии до 20-30% (по сравнению с радиаторным отоплением) в жилых зданиях и до 50% в помещениях с высокими потолками.

Из каких составляющих складывается система «Теплый пол»?

В ее состав входят:

• нагревательная секция
• аппаратура управления (термостат с датчиком температуры)
• аксессуары для облегчения и ускорения монтажа
• теплоизоляция

При устройстве теплых полов теплоизоляция абсолютно необходима. Назначение теплоизоляции – исключить теплопотери через нижнее перекрытие, направив тепловой поток от греющих кабелей (трубок) и стяжки строго вверх, в отапливаемое помещение. Таким образом, расходы на отопление будут снижены.

Как подобрать утеплитель для теплых полов, чтобы сделать тепло и надежно раз и навсегда?

Утеплять полы надо материалом, который выдерживает такие требования:

• минимальная теплопроводность
• высокая прочность
• низкое водопоглощение

Теплоизоляционный материал, который полностью соответствует этим требованиям – это термоизоляционные PIR-плиты PIRRO на основе полиизоцианурата (PIR) с закрытой системой ячеек — подходит для всех видов теплых полов: водяных, электрических, пленочных.

Преимущества использования PIR-теплоизоляции с теплоотражающим покрытием

Статья подготовлена при участии специалистов компании ТЕХНОНИКОЛЬ

Большинство застройщиков заинтересованы в повышении энергоэффективности загородного дома. Помимо уменьшения расходов на энергоносители, слой утеплителя повышает комфортность проживания в коттедже. Т.к. современный строительный рынок предлагает массу теплоизоляционных материалов, покупатели хотят выбрать наиболее эффективный продукт. Такая теплоизоляция должна иметь низкий коэффициент теплопроводности, долгий срок службы, устойчивость к влаге и отражать тепловой поток внутрь помещения. Это позволяет сократить теплопотери и, тем самым, увеличить теплоэффективность ограждающей конструкции.

Поэтому в рамках данной статьи мы ответим на следующие вопросы:

• Почему PIR-теплоизоляция это — энергоэффективный утеплитель.
• Как фольгированный слой, за счет отражения, дополнительно сохраняет тепло.
• Как рассчитать экономическую выгоду утепления PIR-теплоизоляцией.

Необходимость использования энергоэффективного утеплителя

С каждым годом увеличивается стоимость энергоносителей и не всем доступен магистральный газ. В связи с этим перед любым владельцем загородного дома возникает вопрос, как сократить затраты на отопление. Одним из вариантов может стать строительство энергоэффективного дома, где все потери тепла сведены к минимуму.

Это тем более актуально, т.к. в соответствии с приказом Минстроя России от 17.11.2017 №1550 «Об утверждении Требований энергетической эффективности зданий, строений, сооружений», в РФ взят курс на последовательное уменьшение удельного расхода тепловой энергии на отопление и вентиляцию. Из приказа следует, что одним из методов снижения энергопотребления, т.е. сохранения энергии, является применение эффективной теплоизоляции.

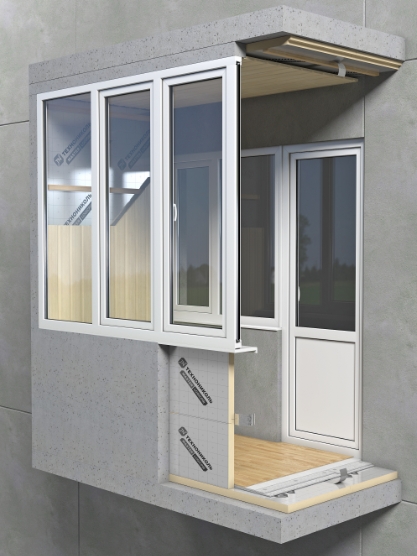

Но, помимо самого слоя теплоизоляции, при утеплении стен изнутри, например, каркасных домов, лоджий, балконов, а также бань и саун, не следует забывать о роли в общем теплосопротивлении конструкции лучистого теплообмена.

Согласно классической теории теплопередачи, одной из её составляющих, наряду с теплопроводностью и конвекцией, является тепловое излучение (также называемое лучеиспускание, радиация, инфракрасные лучи и т.д.). Этот способ представляет собой теплоперенос в виде электромагнитных волн с двойным взаимным превращением тепловой энергии в лучистую на поверхности тела, излучающего тепло, и лучистой энергии в тепловую на поверхности тел, поглощающих лучистую теплоту. Т.е. часть тепла, которое стремится вырваться наружу, отражается блестящими, фольгированными поверхностями и остается внутри помещений.

О важности учета этой составляющей говорится в ГОСТ Р 56734-2015 «Национальный стандарт Российской Федерации. Здания и сооружения. Расчет показателя теплозащиты ограждающих конструкций с отражательной теплоизоляцией».

Важно: Настоящий стандарт устанавливает методы расчета сопротивления теплопередаче наружных ограждающих конструкций помещений жилых, общественных, административных, бытовых, сельскохозяйственных, производственных зданий и сооружений с отражательной теплоизоляцией (а также замкнутой воздушной прослойки), применение которой позволяет повысить их тепловую защиту.

Прежде чем разобраться в экономической целесообразности использования PIR-теплоизоляции с отражающей поверхностью, нужно понять, что это за материал.

В интернете я увидел PIR-утеплитель на основе жесткого полиуретана — полиизоцианурата. Снаружи плит с двух сторон есть обкладка из фольги. Характеристики материала по теплопроводности лучше, чем у ППС и ЭППС. При воздействии огня утеплитель не горит, а обугливается его внешний слой и, тем самым, появляется защитный слой, препятствующий горению внутренних слоёв полимера. Так ли это на самом деле, и вообще, что это за материал, и для чего нужна фольга?

PIR-утеплитель — это современный теплоизоляционный материал, обладающий одним из самых низких коэффициентов теплопроводности λ= 0,021 (Вт/м∙К). Материал практически не впитывает влагу, не гниёт, не подвержен биопоражениям и сохраняет свои теплоизоляционные свойства на протяжении всего срока службы – более 50 лет. Одним из достоинств PIR является то, что его можно отнести к классу отражательной теплоизоляции. Плюс ко всему он не поддерживает горение, что тоже немаловажно.

Эффективность PIR-теплоизоляции выражается в экономии внутреннего пространства за счет применения меньшей толщины теплоизоляционного материала (ТИМ). Так, разница в требуемых толщинах тепловой изоляции из разных материалов будет напрямую зависеть от коэффициентов теплопроводности. Т.е., чтобы хорошо утеплить балкон, потребуется меньший слой утеплителя, а это прямая экономическая выгода, за счет сохранения внутренней полезной площади.

Еще одно отличие PIR — технологическое покрытие с обеих сторон специальной алюминиевой паро/гидронепроницаемой фольгой, обладающей низким коэффициентом излучения поверхности (менее 0,5 Вт/м 2 К 4 ). По сравнению с большинством представленных на рынке заменителей фольги, выполненных из лавсана с нанесением металлического напыления, важным преимуществом полноценной алюминиевой фольги является низкая относительная степень черноты в инфракрасной области (коэффициент отражения 95-98%). Так как фактор эмиссивности материала, т.е. поглощения лучей, чрезвычайно мал, в строительных конструкциях, утепленных PIR, происходит существенное ограничение лучистой составляющей теплопереноса.

Такие конструкции обладают «тепловым эффектом термоса», приводящим к снижению теплопотерь и значительной экономии энергоресурсов. Еще одним достоинством материала являются наличие замковых соединений в виде L-кромок, что повышает герметичность стыкования плит и возможность использования внутреннего фольгированного слоя утеплителя как надежного пароизоляционного слоя.

Наибольшего эффекта от отражательной изоляции можно добиться в тех областях строительства, где есть внутреннее лучистое тепло, которое можно вернуть обратно в утепленное помещение. При этом важным условием является наличие воздушного зазора между утеплителем и внутренней отделкой.

Особенности расчета ограждающих конструкций, утеплённых PIR-теплоизоляцией

Чтобы разобраться в нюансах расчета термического сопротивления стены, имеющей воздушную прослойку и теплоотражающий слой PIR нужно понять, что теплообмен включает в себя три вида передачи тепла:

Теплопроводность — теплофизическая характеристика материала — т.е. свойство передавать теплоту за счет непосредственного соприкосновения между частицами материала и численно равная плотности теплового потока через поверхность, перпендикулярную тепловому потоку в материале при градиенте температуры 1 Вт/°C.

Конвекция — перенос теплоты движущимися частицами жидкости или газа, обусловленный разностью температур и разной плотностью среды.

Излучение — перенос энергии в виде электромагнитных волн между двумя взаимно излучающими поверхностями, обусловленный температурой и оптическими свойствами поверхностей, излучающих тел.

Номер слоя изнутри наружу	Наименование	Характеристики слоя
1	Обшивка с внутренней стороны евровагонкой	Толщина — 13 мм λБ =0,18 Вт/(м°С) Коэффициент излучения поверхности — 4,44 Вт/(м 2 К 4 )
2	Замкнутая воздушная прослойка	Толщина 20(50) мм Термическое сопротивление – 0,14 м 2 °С/Вт
3	PIR	Толщина 40 мм λБ =0,023 Вт/(м°С) Коэффициент излучения поверхности — 0,37 Вт/(м 2 К 4 )
4	Экран лоджии/балкона — кладка из полнотелого кирпича	Толщина 1 кирпич или 250 мм λБ =0,81 Вт/(м°С)
5	Температура внутреннего воздуха составляет 20 C	—

Итого, чтобы вычислить термическое сопротивление строительной конструкции, включающей в состав отражательную изоляцию, следует найти теплосопротивление каждого слоя, включая термическое сопротивление замкнутой воздушной прослойки с фольгированным утеплителем.

Таким образом, на основе последовательного теплотехнического расчёта многослойной стены с учётом последовательного отражения и поглощения лучистого потока, можно вычислить фактическое термическое сопротивление воздушных прослоек, с одной стороны которых расположена фольгированная теплоизоляция.

Данные расчетов и величины теплосопротивления приведены в таблице ниже.

Название конструкции	Термическо сопротивление воздушной прослойки	Соотношение
Стена утеплителем без фольги	0,140 м 2 ·°C/Вт	100%
Стена с воздушной прослойкой 20мм	0,485 м 2 ·°C/Вт	347%
Стена с воздушной прослойкой 50мм	0,571 м 2 ·°C/Вт	408%

Вывод: наличие замкнутой воздушной прослойки, ограниченной с внутренней стороны фольгированным утеплителем, позволяет повысить термическое сопротивление всей конструкции стены.
