Ручное переключение режима работы: отопление – охлаждение
1
T02 Электронный комнатный термостат с ЖК-дисплеем
Для 2-х трубной системы
Скрытый монтаж в стену
Настройка и отображение температуры в помещении
Ручное или автоматическое переключение скорости вентилятора
Ручное переключение режима работы: отопление – охлаждение
1
T12 Электронный комнатный термостат с ЖК-дисплеем
Для 2-х и 4-х трубной систем
Скрытый монтаж в стену (стандартная настенная розетка φ 60 мм — не прилагается)
Настройка и отображение температуры в помещении • Ручное или автоматическое переключение скорости вентилятора
Выбор режима работы: отопление, охлаждение, автоматическое переключение
Возможность подключения внешнего температурного датчика
1
T13 Комнатный термостат
Для 4-х трубных систем
Монтаж на стену
Настройка температуры в помещении
Ручное переключение скорости вентилятора
Автоматическое переключение режима работы: отопление – охлаждение
1
T20 Электронный комнатный термостат с ЖК-дисплеем для плавного регулирования AC вентиляторов
Для 2-х и 4-х трубной систем
Монтаж на стену
Настройка и отображение температуры в помещении, параметров
Ручное 3-х ступенчатое (МИН-НОРМ-МАКС) или плавное (2-10 Vdc) регулирование скорости работы вентилятора
Ручное переключение режима работы: отопление – охлаждение – автоматическое
1
Автотрансформатор АТ-45
Предназначен для 3-х ступенчатого регулирования скорости от 1 до 6 вентиляторов встраиваемых в пол конвекторов TKV-13 или TKH-13 со встроенным вентилятором типа 45
1
Предназначено для соединения автотрансформатора AT45 или AT60 в 2-х или 4-х трубной системы встраиваемых в пол конвекторов TKV-13 или TKH-13:
подключение к комнатному термостату больших групп конвекторов (в случае, если к одному комнатному термостату подключается более 6 вентиляторов)
подключение к комнатному термостату или автоматизированной системе управления с 3-х ступенчатыми (МИН-НОРМА-МАКС) выходы 230 Vac для регулирования скорости вентиляторов
Если к одному комнатному термостату Т01 подключается менее 6 вентиляторов, внешнее реле RV не нужно.
1
09S Регулятор скорости
Предназначен для 3-х ступенчатого регулирования числа оборотов 12 В вентиляторов, установленных в TКV-S-13 в комбинации с термостатом T01. К 09S можно подключить макс. 6 вентиляторов.
1
Для плавного регулирования числа оборотов, максимальное количество АС вентиляторов — 6:
подключение к комнатному термостату T20
подключение к автоматизированной системе управления с 2-10 В виходом для регулирования скорости вентиляторов
1
017 Теплоизоляция корпуса конвектора
018 Защитное покрытие
1

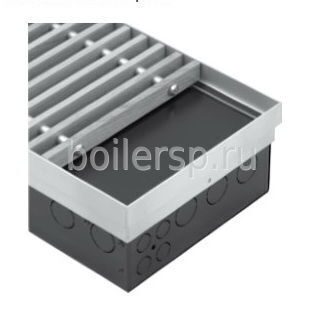

021 Алюминиевая рама
длина 200, 300 и 400 см
1
028 Регулируемые опорные ножки
высота регулирования (расстояние от дна конвектора) составляет 20-70 мм
предназначены только для конвекторов высотой 105 и 140 мм
различные проектные решения по запросу
1
029 Регулируемые опорные ножки
рекомендуется для фальшпола
комплект с усилением корпуса
проектные решения по запросу
1
Патрубок для подачи наружного воздуха
032 Патрубок для полачи наружного воздуха, размер DN 80, без ручной регулирующей заслонки расхода воздуха. Предназначен для конвекторов TK-13, TKV-13 и TKH-13 высотой 140 мм. Максимальный расход воздуха через патрубок составляет 80 м³/час. Возможны различные проектные решения.
033 Патрубок для полачи наружного воздуха с ручной регулирующей заслонкой расхода воздуха, размер DN 80. Предназначен для конвекторов TK-13, TKV-13 и TKH-13 высотой 140 мм. Максимальный расход воздуха через патрубок составляет 80 м³/час. Заказ возможен только по запрос
QLK45/3000-2513LH Вентилятор тангенциальный 230В, с одной крыльчаткой (11)
QLK45/3000A700 Вентилятор тангенциальный 230В, с одной крыльчаткой
QLK45/3030-2524 Вентилятор тангенциальный 230В, с 2-мя крыльчатками
QLK45/2424A17-3 Вентилятор тангенциальный 12 В, с 2-мя крыльчатками (12) — для TKVS
Личный опыт создания автоматической системы отопления на базе дешевых конвекторов, бесплатных «мозгов» и реле с Али
Как превратить «глупые» конвекторы в «умные» с минимальным бюджетом: мастер-класс
Последние годы все больше в ходу аббревиатура DIY – по нашему, самоделки всех мастей и форм. Но если на Западе это воспринимается как нечто удивительное, в нашей стране шевелить «мозгой» и руками, стиль жизни. Участники нашего портала строят дома, отделывают их изнутри и снаружи, мастерят инструмент и многое, многое другое. Например – превращают самые бюджетные примитивные электроконвекторы в интеллектуальную систему отопления, затрачивая по нашей жизни практически копейки. Именно о таком опыте пойдет речь в материале, по сути, это подробнейшая инструкция, которую может повторить каждый. Вложений минимум, отдача – максимальная.
Зачем нужны «умные» конвекторы
В моём доме основное отопление на солярке. Мне нравится, всё работает автоматически. Не нравится только цена на топливо. Что касается электричества — то сначала у меня было временное подключение. Выделенная мощность 3 кВт. Так «временно» и жили два года. Потом всё же сети подключили мне 15 кВт, положенных для ИЖС. Собственно, тогда и возник вопрос – ну так если у меня столько электричества, да ещё и по дешёвому сельскому двухтарифу, то почему бы не использовать его для отопления ? Так как система отопления уже была собрана и работала как часы плюс при постройке дома сделана была качественная проводка, то я пошёл по самому простому варианту – купил несколько конвекторов и расставил их в комнатах и санузлах. Конвекторы взял самые дешёвые по 680 рублей.
Как показал опыт применения, при копеечной стоимости, оборудование работает отлично. После того, как были докуплены таймеры, система стала работать автоматически – днем, топит котел, ночью, конвекторы. За сезон такая комбинация помогла сэкономить около 500 литров дизеля. И все бы ничего, но возникла одна проблема – «родные» терморегуляторы. За все время Ljubitel, сколько не вращал регуляторы, так и не смог поймать «нормально». То грело слишком сильно и под утро становилось жарко, то наоборот.
Как собрать конвектор с электронным термостатом и дистанционным управлением по WiFi
Решил приделать к ним нормальные терморегуляторы. Но как-то дорого всё. Да ещё захотелось контроля дистанционного. И вот, порывшись в интернете, нашел WiFi реле Sonoff, которые стоят копейки, к которым можно подключать всевозможные датчики если их перепрошить какой-либо сторонней прошивкой. Прошивок для них очень много, но приглянулась 1m Smartphone: https://1msmart.com/ Это готовая система, без лишних наворотов и самое главное – она может работать вообще без WiFi сети. Устройства связываются между собой и создают свою сеть. Это потом уже, когда мне завели оптику в дом – стало удобно ещё и через интернет управлять и видеть какая температура в каждой комнате и на улице. Выбраны были Sonoff Basic опять же по причине стоимости – они самые дешёвые.
В результате получилась следующая система, бюджетней некуда.
Конвекторы – 680 руб.
Sonoff – на Али по 400 руб.
Датчики DS18 – по 40 руб.
За 1200 рублей получается электроконвектор с электронным термостатом и возможностью дистанционного управления по WiFi.
Вскрываем корпус реле (поддевается даже ногтем).
Подключение электрических конвекторов через контактор
Рассмотрим правила и схемы подключения электрических конвекторов и обогревательных приборов через контакторы. Как правило, это требуется для управления отоплением через системы удалённого контроля типа CCU или «Кситал». При правильном использовании они делают работу отопления стабильной, незаметной и очень удобной для пользователя.
Функция контактора
Отопление электрическими конвекторами отличается малой инерционностью. Чтобы поддерживать комфортную температуру, приборам приходится работать в повторно-кратковременном режиме. При высокой нагрузке и частоте включения невозможно разместить устройства коммутации в одном корпусе с термостатами, которые традиционно выполняются в виде компактной панели. Поэтому такой вид отопления подразумевает организацию двух сетей: нагрузочной или силовой, а также контрольной, которая управляет работой первой сети.
Компактные и модульные контакторы позволяют коммутировать достаточно высокие нагрузки — до 63 А на каждом полюсе. При этом сила тока в цепи питания самого контактора ничтожна, она редко оказывается выше нескольких десятых долей ампера. Столь малая нагрузка вполне по силам цепям управления термостатирующих устройств всех типов. Таким образом, включение и выключение нагревательных приборов выполняется ступенчато, что способствует увеличению срока службы и ремонтопригодности всей системы отопления.
Схема и принцип работы трёхполюсного контактора: 1 — неподвижные силовые контакты; 2 — подвижный сердечник с контактами; 3 — нагрузка; 4 — электромагнитная катушка
Важно понимать, что контактор способен управлять значительной нагрузкой не только за счёт более массивных токоведущих частей и увеличенной площади контакта. Механизм этих приборов предусматривает возможность сверхбыстрого замыкания и размыкания контактной группы, плюс внутри корпуса расположены устройства для ускоренного гашения электрической дуги. Именно эти отличия позволяют контакторам срабатывать по нескольку сотен раз в течение суток не испытывая перегрева и без образования нагара на контактных поверхностях. Поэтому установка контактора строго рекомендована даже если коммутационная способность релейной группы термостата (обычно 10 или 16 А) существенно превосходит токи потребления, например, при подключении к ней конвектора мощностью 500–800 Вт.
Метод управления
В отличие от магнитных пускателей для управления двигателями и другого рода потребителями, контактор для конвекторов работает по иному принципу. В случае коммутации электрических отопительных приборов не требуется устройство схемы самоподхвата. Таким образом, контактор не обязательно должен иметь дополнительные блокирующие контакты, их наличие приводит лишь к неоправданному удорожанию электрической установки.
Поскольку питанием катушки контактора управляет дополнительное устройство, схема сборки оказывается крайне простой. К месту установки терморегулятора прокладывается провод из трёх или более жил. Две из них — фаза и ноль — питания самого термостата. При этом фаза также используется в качестве питания средней точки релейной группы. Третья и прочие дополнительные жилы — возврат сигнала для подключения одного или нескольких контакторов.
Место размещения терморегулятора определяется с учётом двух обстоятельств. Первое — требование к удобству доступа для управления, при этом терморегулятор не должен нарушать интерьерную композицию. Второй аспект — близость к месту размещения датчика температуры. Обычно термочувствительный элемент размещают на потолке, при этом температура отсечки выбирается на 3–4 °С выше той, которая должна соблюдаться в обитаемой зоне помещения. Гистерезис срабатывания выбирают в пределах 2–3 °С, таким образом, запас перегретого воздуха в верхней зоне обеспечивает минимальную инерционность, которая обеспечивает помещение остаточным теплом во время простоя нагревательных приборов.
Забегая вперед отметим, что такая схема управления не всегда оказывается самой удобной и потому не является единственной. Сам факт использования контакторов допускает возможность применения абсолютно разных систем управления: удалённого, таймингового, а также комбинированного и даже с переключением на ручное.
Место установки и проводка
Несмотря на компактные размеры модульных контакторов, их не принято размещать в жилых помещениях. Причина тому проста: модульный щиток даже скрытого типа нарушает внешний вид отделки, к тому же в процессе работы контакторы не могут похвастать абсолютно нулевым уровнем шума. Однако размещение устройств коммутации в обитаемых помещениях и не требуется, всё равно электроснабжение линий питания электрическим отоплением осуществляется от ВРУ, именно там лучше всего располагать управляющую сборку.
Естественно, все конвекторы в здании необязательно должны подключаться через один контактор, управляемый единственным терморегулятором. Как правило, для каждой жилой комнаты собирается своя схема, в которой, в зависимости от количества конвекторов, используется либо несколько однополюсных контакторов, либо один многополюсный. Подключение нескольких линий на один полюс контактора крайне нежелательно, иначе ремонтные работы на одном участке потребуют отключения всей группы.
Практика подключения мощных электроприборов отдельными линиями полностью вписывается в специфику современного электромонтажа. В отличие от розеточных групп общего назначения, в отопительной электросети не принято использовать распределительные коробки. От щита управления к каждому конвектору прокладывается отдельный кабель 3х2,5 мм 2 , к которому подключается только один нагревательный прибор.
В зависимости от плана здания, компоновка электрической распределительной сети может отличаться. Скажем, если в крупном здании имеется возможность размещения промежуточных щитков в необитаемой зоне, от ВРУ к ним будет следовать по одной магистральной линии, защищённой отдельными автоматами. В каждом щитке устанавливается сборка контакторов, подключенных сигнальным проводом к местному управляющему устройству, ну а дальше отдельными линиями прокладывается разветвлённая сеть питания потребителей.
Электрический монтаж
Типичная схема сборки электрощитка начинается с вводного устройства, в качестве которого в данном случае оптимально подходит дифференциальный автомат. Его выходные клеммы соединяются перемычками с кросс-модулем, от которого выполняется дальнейшая разводка. Поскольку контакторы не предназначены для защиты от токов короткого замыкания, для оптимальной компоновки электротехнических устройств лучше использовать двухрядные щитки. В верхнем ряду устанавливается требуемое количество автоматических выключателей для защиты каждой линии. Непосредственно под каждым из автоматов устанавливается соответствующий ему контактор, к которому подключается фазный проводник той линии, которой он управляет. При подключении кабелей питания конвекторов защитный и рабочий нулевые проводники не объединяются ни в одной точке схемы, их разводят на разные колодки кросс-модуля.
Ситуация осложняется в тех случаях, когда устройства управления также монтируются в модульном щитке. Это могут быть как программируемые термореле с выносным датчиком, так и приборы удалённого управления («Кситал») или логические контроллеры (CCU). В таких случаях щиток должен быть трёхрядным: в верхнем ряду устанавливают вводное устройство вместе с приборами управления и автоматики, нижние два отводят для размещения автоматических выключателей с контакторами.
Поскольку линии питания конвекторов относятся к проводке стационарного типа, их следует выполнять кабелем с однопроволочными жилами в виниловой изоляции. Такие жилы не требуют опрессовки для подключения к клеммам, достаточно просто зачистить их и свернуть в кольцо. При числе управляемых линий более двух крайне желательно выполнить маркировку: в месте ввода кабеля в щиток цепляется поясная бирка, при этом фазная жила обжимается соответствующей кабельной меткой на конце.
Проводка цепи управления, как говорилось, представлена кабелем с тремя или более жилами. Нейтральная (синего цвета) подключается к соответствующей колодке кросс-модуля, фазная — к выводу низкотокового защитного автомата. Остальные жилы согласно маркировке подключаются к клеммам катушек контакторов, обозначенным буквой А с индексом 1 или 2. Вторая клемма соединяется перемычкой с нейтральной колодкой кросс-модуля.
Примечание: такое подключение корректно только если напряжение питания катушек контакторов сетевое, если же используются устройства на 24 или 36 В, схема дополняется понижающим трансформатором. При этом в сигнальном кабеле, идущем к терморегулятору, должна быть предусмотрена дополнительная жила, по которой пониженное напряжение подаётся на среднюю точку контактов релейной группы терморегулятора.
Повышение гибкости работы системы
В заключение отметим, что работа электрических конвекторов в автоматическом режиме не всегда удобна. Так происходит, если один из группы нагревательных приборов, подключенных к одному терморегулятору, располагается вблизи рабочего места и температура в этой зоне существенно превышает комфортную.
Выход из такой ситуации заключается в установке на щитке переключателя на ручную работу, что можно сделать даже после полного завершения монтажа электросети. Суть заключается в том, чтобы врезать в корпус щитка обычный двухпозиционный тумблер с двумя группами контактов обязательно встречного типа включения. В этих же целях можно использовать и двойные модульные кнопки с фиксацией. Первый контакт устанавливается в разрыв фазы питания катушки, второй используется для принудительной подачи питания и, соответственно, включения линии на постоянной основе. При работе в ручном режиме конвектор управляется либо встроенным регулятором температуры, либо розеточным термостатом проходного типа.
Подключение конвектора через розеточный терморегулятор
Точно такой же принцип можно использовать для перевода системы с удалённого контроля на местную автоматику или для переключения на работу по таймингу, что часто используется в зданиях, не предназначенных для постоянного проживания. Разница в устройстве схемы небольшая: вместо того, чтобы переключать фазу питания катушки одного контактора, происходит встречная коммутация фазы питания терморегулятора и второго, альтернативного источника управляющего сигнала. Чтобы исключить встречное включение, достаточно не использовать один фазный провод для подключения контактной группы и питания самого устройства.
Схема и принцип работы трёхполюсного контактора: 1 — неподвижные силовые контакты; 2 — подвижный сердечник с контактами; 3 — нагрузка; 4 — электромагнитная катушка
Схема подключения конвекторов через контактор: 1 — автоматические выключатели; 2 — кросс-модуль; 3 — контактор; 4 — терморегулятор; 5 — электрические конвекторы
Схема подключения электрических конвекторов: 1 — вводной автомат; 2 — счётчик; 3 — УЗО/дифавтомат; 4 — кросс-модуль; 5 — автоматический выключатель; 6 — терморегулятор; 7 — датчик температуры воздуха; 8 — контактор; 9 — электрический конвектор
Подключение конвектора через розеточный терморегулятор
