Презентация к занятию по теме «Системы водяного отопления».
презентация к уроку на тему

Материал представляет собой презентацию к занятию по профессиональному модулю ПМ.01 «Эксплуатация теплотехнического оборудования и систем тепло и топливоснабжения» для специальности 13.02.02 «Теплоснабжение и теплотехническое оборудование» на тему «Системы водяного отопления».

Скачать:

Вложение	Размер
pm_01.02.pptx	114.08 КБ

Предварительный просмотр:

Подписи к слайдам:

ОГАПОУ « Белгородский индустриальный колледж » МДК 01.01 Эксплуатация теплотехнического оборудования и систем тепло и топливоснабжения Тема занятия: Системы водяного отопления Подготовлено преподавателем ОГАПОУ БИК Кобченко А.В.

Преимущества системы водяного отопления : 1. Обеспечивает равномерность температуры помещения. 2. Ограничивает верхний предел температуры поверхности отопительного прибора, что исключает пригорание на них пыли. 3. Простота центрального и местного регулирования теплоотдачи отопительных приборов. 4. Бесшумно действует. 5. Долговечна. 6. Простота обслуживания и ремонта.

Недостатки системы водяного отопления : 1. Значительный расход металла. 2. Опасность замораживания воды с разрушением оборудования. 3. Значительное гидростатическое давление в системе, обусловленное ее высотой и большой массовой плотностью.

Классификация систем отопления I. По способу создания циркуляции: Гравитационные системы отопления — с естественной циркуляцией. Насосные системы водяного отопления — с принудительной, искусственной, циркуляционной.

Классификация систем отопления I I. По направлению объединения отопительных приборов : вертикальные – в которых последовательно присоединяются к общему вертикальному стояку – теплопроводу отопительные приборы, расположенные на разных этажах . горизонтальные – к общей горизонтальной ветви присоединяются приборы, находящиеся на одном этаже.

Классификация систем отопления III . По месту расположения подающих и обратных магистралей : с верхним расположением подающих магистралей – подающие по чердаку или под потолком верхнего этажа, а обратные магистрали – по подвалу, над полом восьмого этажа . с нижним расположением магистралей – подающие и обратные магистрали расположены в подвале, или над полом 1 этажа .

Классификация систем отопления IV . По схеме включения отопительных приборов в стояк (ветвь) : Двухтрубные системы водяного отопления . Однотрубные системы водяного отопления .

Классификация систем отопления V . По направлению движения воды в подающих и обратных магистралях : Тупиковые – когда горячая и охлажденная вода в магистралях движутся в противоположных направлениях . С попутным движением – когда направление движения воды в подающих и обратных магистралях совпадают .

Основные схемы присоединения секционных и панельных радиаторов 1. Схема присоединения «сверху-вниз» . При таком присоединении температура поверхности нагрева радиаторов получается наиболее равномерной и высокой.

Основные схемы присоединения секционных и панельных радиаторов 2. Схема присоединения «снизу-вниз» . В этом случае нагретая вода и охлажденная вода подводятся снизу. Коэффициент теплопередачи меньше чем в схеме 1.

Основные схемы присоединения секционных и панельных радиаторов 3. Схема присоединения «снизу-вверх» . Нагретая вода подводится снизу, охлажденная вода подводятся сверху. Характеризуется самым низким коэффициентом теплопередачи.

Основные приборные узлы 1. Проточный — в таких узлах отсутствует кран для регулирования расхода теплоносителя. 1 – отопительные приборы 2 – однотрубные стояки

Основные приборные узлы 2. Узлы с замыкающими участками — на подводках со стороны входа теплоносителя помещаются проходные регулирующие краны (КРП ). В таких узлах часть общего расхода теплоносителя в стояке минует приборы: вода постоянно протекает через замыкающие участки.

Основные приборные узлы Могут быть осевыми или смещенными . 1 – отопительные приборы 2 – однотрубные стояки 3 – осевой замыкающий участок 8 – смещенный замыкающий участок

Основные приборные узлы 3. Проточно-регулируемые узлы с трехходовыми регулирующими кранами (КРТ) и обходными участками (осевыми или смещенными ). Их особенностью является обеспечение полного протекания теплоносителя из стояка в каждый отопительный прибор (как в проточных узлах).

Основные приборные узлы Проточно-регулируемые узлы с обходными осевыми участками и смещенными . 1 – отопительные приборы 2 – однотрубные стояки 4 – осевой обходной участок 7 – смещенный обходной участок

Основные приборные узлы 5. В двухтрубных стояках систем водяного и парового отопления каждый отопительный прибор присоединяют отдельно к подающей и обратной трубам. 5 и 6 – подающая и обратная трубы двухтрубного стояка Для регулирования количества теплоносителя используют при водяном отоплении краны двойной регулировки (КРД).

Используемые источники Варфоломеев Ю.М., Кокорин О.Я. Отопление и тепловые сети.-М.: «ИНФРА-М», 2013. Сибикин Ю.Д. Отопление, вентиляция и кондиционирование воздуха. – М.: Издательский центр «Академия», 2012.

По теме: методические разработки, презентации и конспекты

Цели занятия: Развитие интереса к математике. Расширение кругозора учащихся. Развитие логического мышления и речи .

В презентации содержится наглядный материал к занятию по биологии на тему «Строение клетки».

Проектирование строительных генеральных планов предназначено для лучшего обеспечения строительной площадки необходимыми производственными и бытовыми условиями, приемки, хранения и доставки на рабочее .

Презентация предназначена для обучения работ, демонстрации станка для гибки арматуры. Знакомсто с техническими параметрами и техникой бебопасности при работе на данном станке. Дан иллюстративный.

1. Методическая разработка «Подготовка и проведение занятия по теме «Системы сил» в форме урока-игры». В качестве метода активного обучения использована дидактическая игра, основан.

Методические указания по теме 3.8 «Системы водяного отопления» составлены на основе программы ПМ 03 «Участие в проектировании систем водоснабжения и водоотведения, отопления, вентиля.

Презентация «Монтаж системы отопления здания»

Описание презентации по отдельным слайдам:

Отопление зданий обеспечивает тепловой комфорт для людей или выполнение технологических требований по параметрам внутреннего воздуха в зависимости от назначения помещения и установленного оборудования

СИСТЕМА ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ

СИСТЕМА ОТОПЛЕНИЯ С ЕСТЕСТВЕННОЙ ЦИРКУЛЯЦИЕЙ

СИСТЕМА КВАРТИРНОГО ОТОПЛЕНИЯ

Двухтрубная система отопления с насосной циркуляцией воды

Однотрубные системы отопления с насосной циркуляцией воды

Сборник дидактического наглядного материала является дополнительным источникомдля проведения уроков спеццикла по профессии «Мастер жилищно-коммунального хозяйства» для преподавателей учебного заведения в рамках перспективно-тематических плана: по МДК 01.01Технология эксплуатация системы водоснабжения и водоотведения; МДК01.02. Технология эксплуатации системы отопления здания

Номер материала: ДБ-1458318

Не нашли то что искали?

Вам будут интересны эти курсы:

Оставьте свой комментарий

Подарочные сертификаты

Ответственность за разрешение любых спорных моментов, касающихся самих материалов и их содержания, берут на себя пользователи, разместившие материал на сайте. Однако администрация сайта готова оказать всяческую поддержку в решении любых вопросов, связанных с работой и содержанием сайта. Если Вы заметили, что на данном сайте незаконно используются материалы, сообщите об этом администрации сайта через форму обратной связи.

Все материалы, размещенные на сайте, созданы авторами сайта либо размещены пользователями сайта и представлены на сайте исключительно для ознакомления. Авторские права на материалы принадлежат их законным авторам. Частичное или полное копирование материалов сайта без письменного разрешения администрации сайта запрещено! Мнение администрации может не совпадать с точкой зрения авторов.

Презентация «Монтаж отопительных приборов»

Презентация знакомит учащихся со способами крепления отопительных приборов, технологической последовательностью монтажа таких отопительных приборов как радиатор, конвектор, ребристые трубы.

Просмотр содержимого документа
«Презентация «Монтаж отопительных приборов»»

Учреждение образования «Березовский государственный профессиональный лицей строителей»

ПРОВЕДЕНИЕ УЧЕБНЫХ ЗАНЯТИЙ ПО ТЕМЕ:

«МОНТАЖ ОТОПИТЕЛЬНЫХ ПРИБОРОВ »

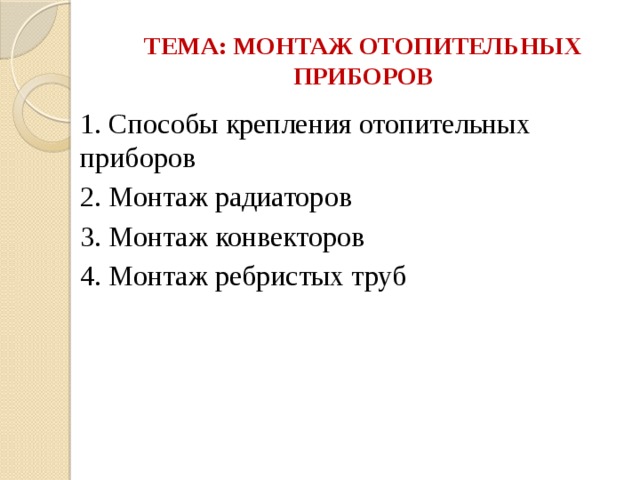

ТЕМА: МОНТАЖ ОТОПИТЕЛЬНЫХ ПРИБОРОВ

1. Способы крепления отопительных приборов

2. Монтаж радиаторов

3. Монтаж конвекторов

4. Монтаж ребристых труб

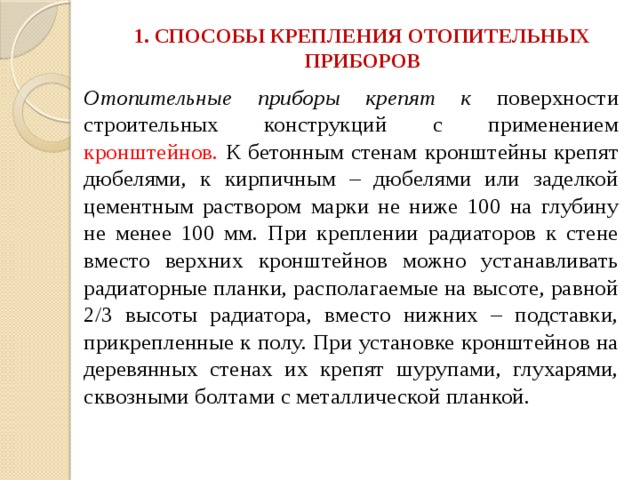

1. СПОСОБЫ КРЕПЛЕНИЯ ОТОПИТЕЛЬНЫХ ПРИБОРОВ

Отопительные приборы крепят к поверхности строительных конструкций с применением кронштейнов. К бетонным стенам кронштейны крепят дюбелями, к кирпичным – дюбелями или заделкой цементным раствором марки не ниже 100 на глубину не менее 100 мм. При креплении радиаторов к стене вместо верхних кронштейнов можно устанавливать радиаторные планки, располагаемые на высоте, равной 2/3 высоты радиатора, вместо нижних – подставки, прикрепленные к полу. При установке кронштейнов на деревянных стенах их крепят шурупами, глухарями, сквозными болтами с металлической планкой.

КРЕПЛЕНИЕ РАДИАТОРОВ НА КРОНШТЕЙНАХ

КРЕПЛЕНИЕ РАДИАТОРОВ НА ПОДСТАВКАХ

КРЕПЛЕНИЕ РАДИАТОРОВ РАДИАТОРНОЙ ПЛАНКОЙ

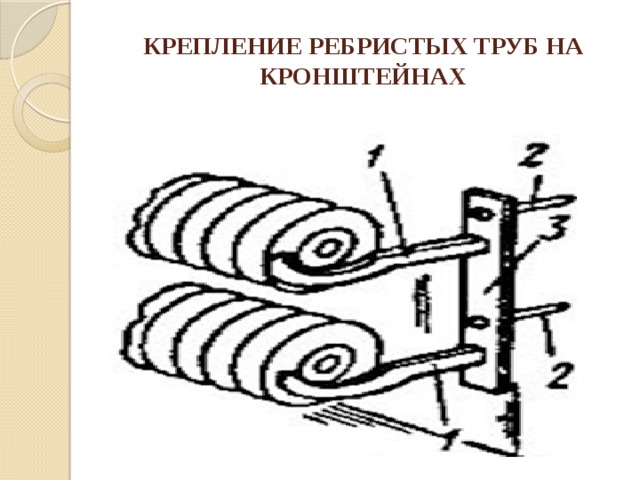

КРЕПЛЕНИЕ РЕБРИСТЫХ ТРУБ НА КРОНШТЕЙНАХ

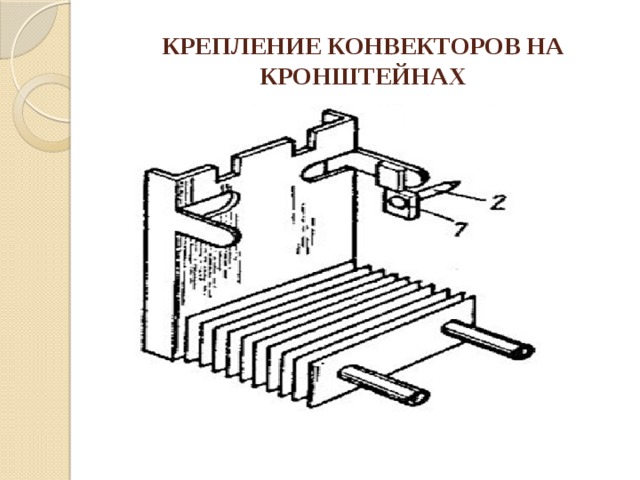

КРЕПЛЕНИЕ КОНВЕКТОРОВ НА КРОНШТЕЙНАХ

КРЕПЛЕНИЕ ОТОПИТЕЛЬНЫХ ПРИБОРОВ

2. МОНТАЖ РАДИАТОРОВ

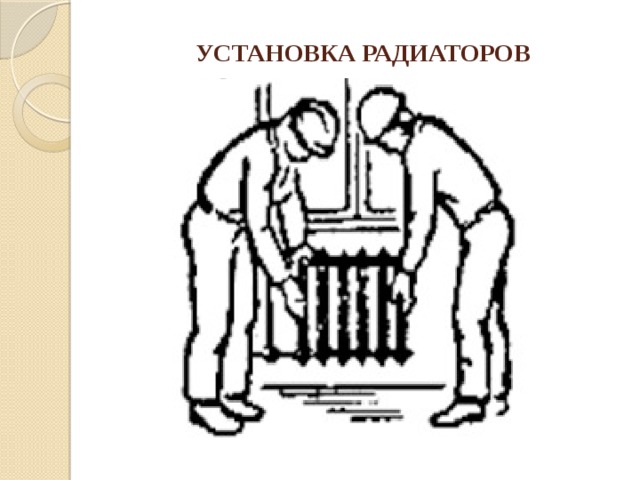

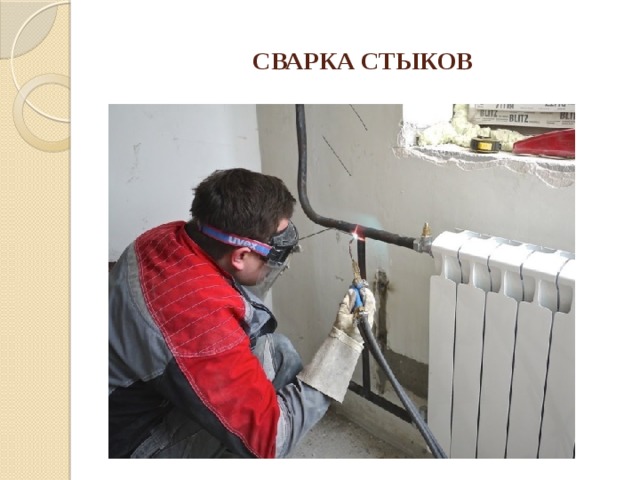

Радиаторы монтируют строго вертикально с минимальными размерами: от пола – 60 мм, от подоконника – 50 мм, от стены – 25 мм в следующей последовательности; разметка мест установки этажестояков, разметка мест установки кронштейнов, установка кронштейнов, установка радиаторов, установка этажестояков, сварка стыков.

Перед монтажом отопительных приборов стены должны быть оштукатурены и на них нанесена отметка покрытия пола.

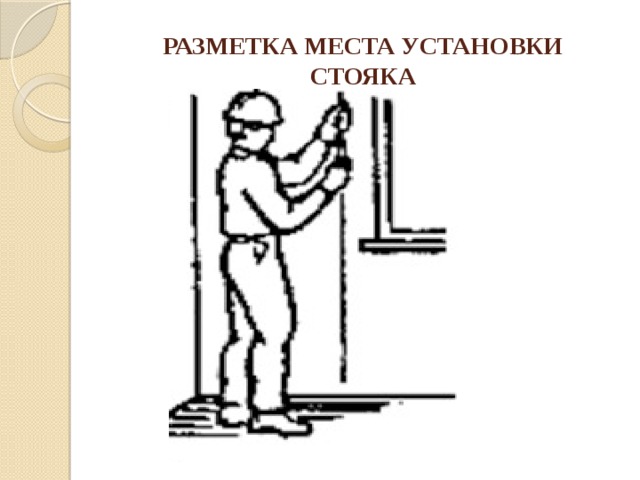

РАЗМЕТКА МЕСТА УСТАНОВКИ СТОЯКА

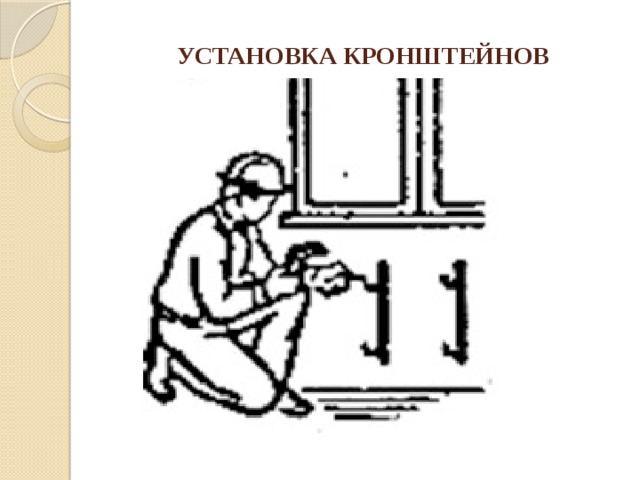

РАЗМЕТКА МЕСТА УСТАНОВКИ КРОНШТЕЙНОВ

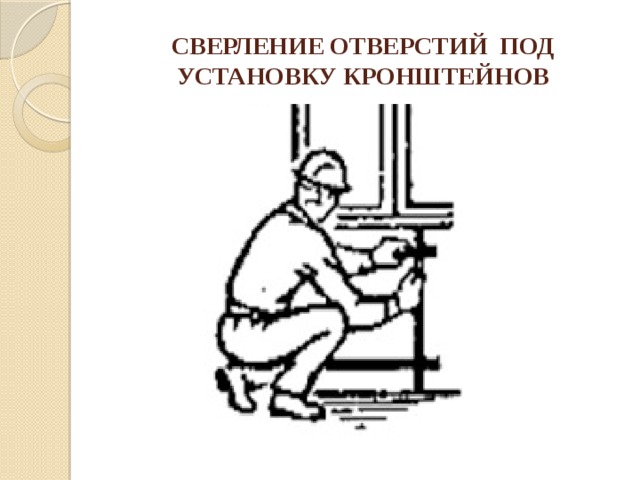

СВЕРЛЕНИЕ ОТВЕРСТИЙ ПОД УСТАНОВКУ КРОНШТЕЙНОВ

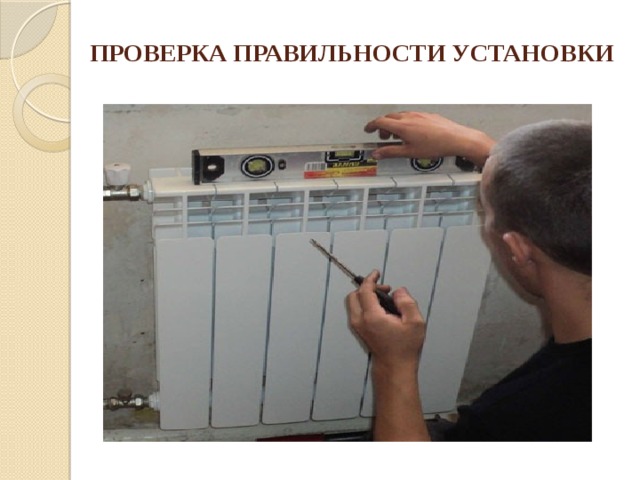

ПРОВЕРКА ПРАВИЛЬНОСТИ УСТАНОВКИ

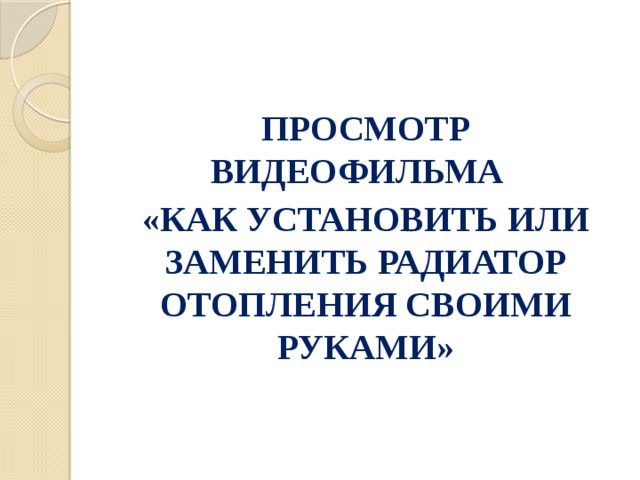

«КАК УСТАНОВИТЬ ИЛИ ЗАМЕНИТЬ РАДИАТОР ОТОПЛЕНИЯ СВОИМИ РУКАМИ»

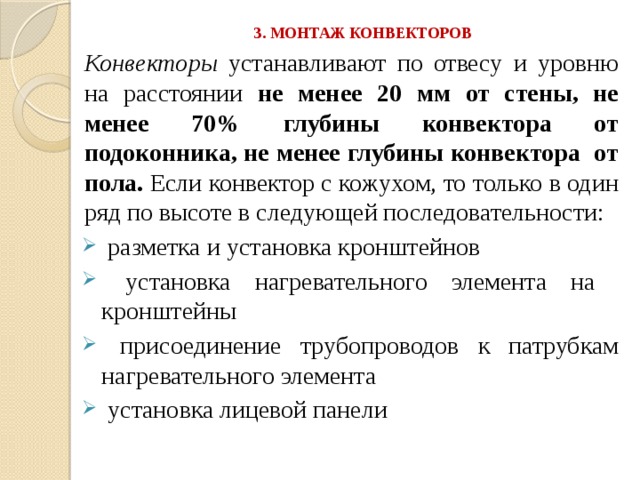

3. МОНТАЖ КОНВЕКТОРОВ

Конвекторы устанавливают по отвесу и уровню на расстоянии не менее 20 мм от стены, не менее 70% глубины конвектора от подоконника, не менее глубины конвектора от пола. Если конвектор с кожухом, то только в один ряд по высоте в следующей последовательности:

• разметка и установка кронштейнов
• установка нагревательного элемента на кронштейны
• присоединение трубопроводов к патрубкам нагревательного элемента
• установка лицевой панели

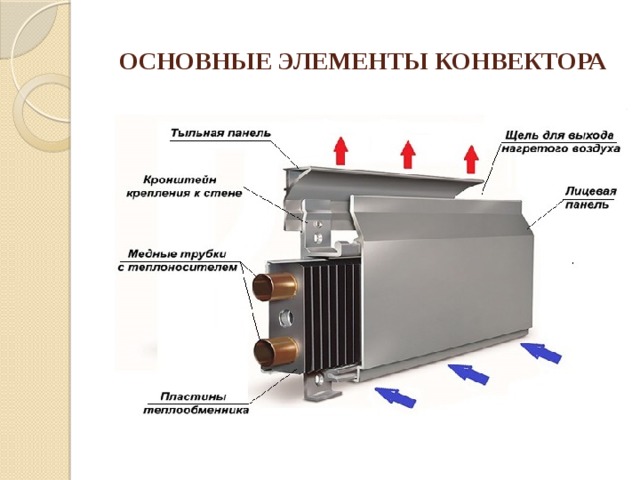

ОСНОВНЫЕ ЭЛЕМЕНТЫ КОНВЕКТОРА

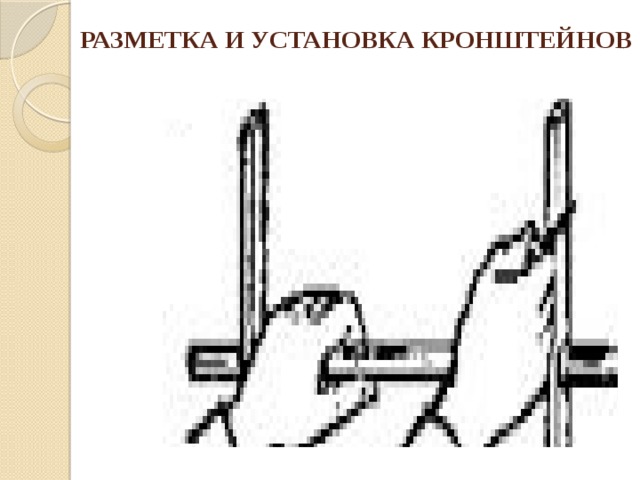

РАЗМЕТКА И УСТАНОВКА КРОНШТЕЙНОВ

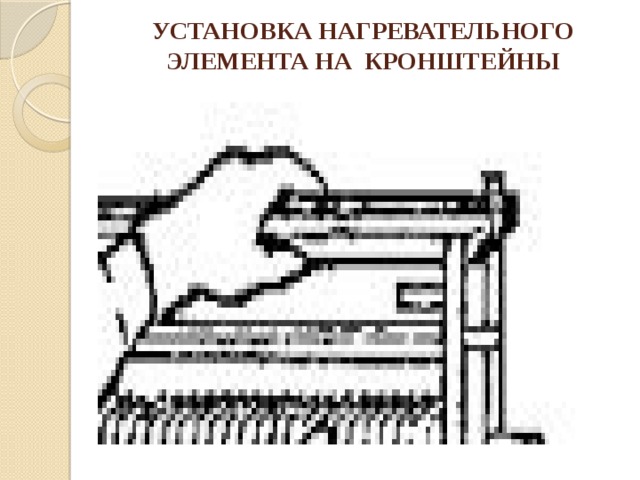

УСТАНОВКА НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА НА КРОНШТЕЙНЫ

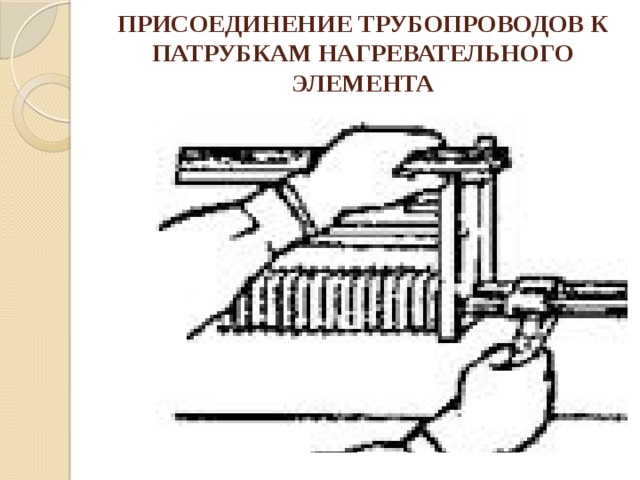

ПРИСОЕДИНЕНИЕ ТРУБОПРОВОДОВ К ПАТРУБКАМ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА

УСТАНОВКА ЛИЦЕВОЙ ПАНЕЛИ

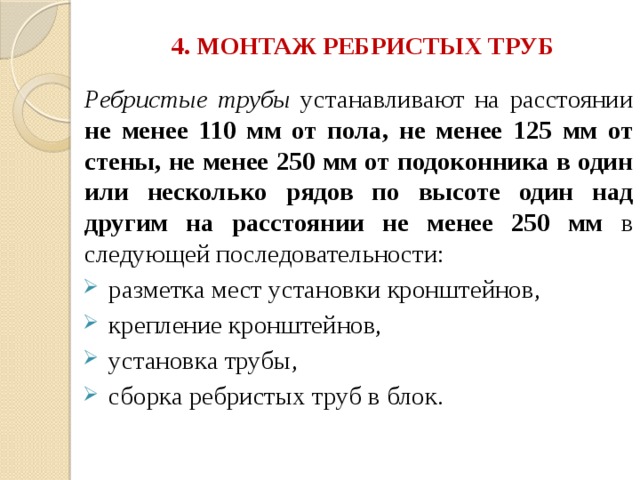

4. МОНТАЖ РЕБРИСТЫХ ТРУБ

Ребристые трубы устанавливают на расстоянии не менее 110 мм от пола, не менее 125 мм от стены, не менее 250 мм от подоконника в один или несколько рядов по высоте один над другим на расстоянии не менее 250 мм в следующей последовательности:

• разметка мест установки кронштейнов,
• крепление кронштейнов,

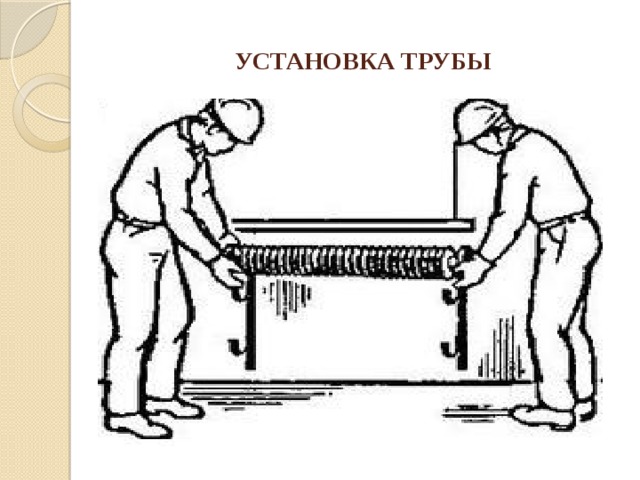

• установка трубы,
• сборка ребристых труб в блок.

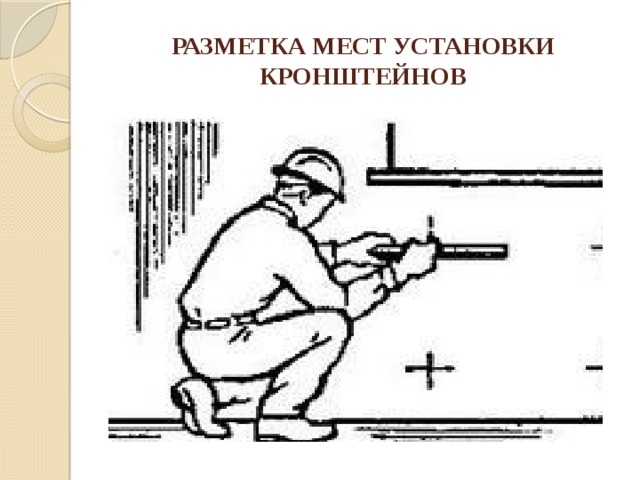

РАЗМЕТКА МЕСТ УСТАНОВКИ КРОНШТЕЙНОВ

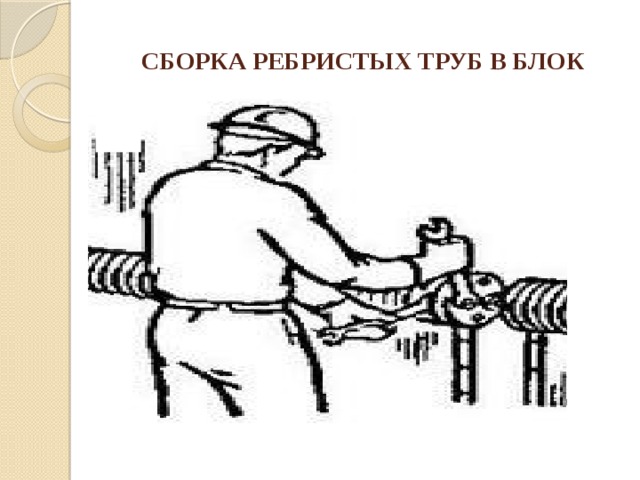

СБОРКА РЕБРИСТЫХ ТРУБ В БЛОК

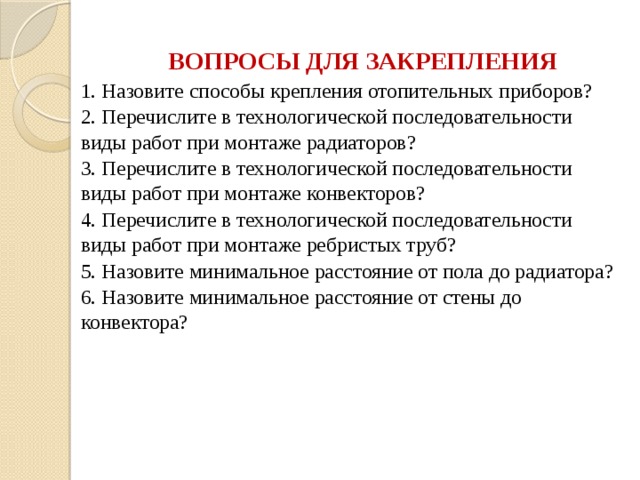

ВОПРОСЫ ДЛЯ ЗАКРЕПЛЕНИЯ

1. Назовите способы крепления отопительных приборов?

2. Перечислите в технологической последовательности виды работ при монтаже радиаторов?

3. Перечислите в технологической последовательности виды работ при монтаже конвекторов?

4. Перечислите в технологической последовательности виды работ при монтаже ребристых труб?

5. Назовите минимальное расстояние от пола до радиатора?

6. Назовите минимальное расстояние от стены до конвектора?
