Принципиальная ее виды и схема отопления

Перед тем как приступить к планированию автономного отопления в квартире либо частном доме, нужно ознакомиться с принципиальной схемой отопления. Ниже мы детально рассмотрим, что она собой воображает и какие конкретно существуют принципиальные схемы отопления.

Неспециализированные сведения

Под принципиальной схемой отопительной системы принято осознавать несложную схему, на которой обозначены главные элементы водяного отопления, объединенные в единую систему.

Последняя возможно реализована несколькими методами, но, в любом случае она включает в себя следующие элементы:

• Котел отопления – снабжает нагрев теплоносителя.
• Циркуляционный насос либо разгонный бачок (в зависимости от типа системы) – снабжает перемещение теплоносителя по контуру.
• Расширительный бачок – компенсирует температурное расширение теплоносителя, и гидроудары.

• Контур – воображает замкнутый путь, по которому теплоноситель попадает в радиаторы и после этого возвращается в котел.
• Радиаторы отопления – устройства, каковые снабжают нагрев помещения.
• Теплоноситель – жидкость, забирающая тепло у котла и передающая его радиаторам. Значительно чаще для этих целей используют простую воду либо антифриз. Последний отличается более низкой температурой замерзания.

Различия схем заключаются в следующих моментах:

• В методе обеспечения циркуляции теплоносителя;
• В методе подключения радиаторов.

Ниже рассмотрим изюминке каждой из них.

Виды схем

По методу подключения радиаторов отопительные системы бывают двух типов:

Однотрубная	Все батареи в этом случае подключаются к одной трубе, которая по периметру огибает помещение и возвращается в котел.
Двухтрубная	Подвод к радиаторам тёплого теплоносителя и отвод холодного осуществляется по различным трубам.

Любая из этих них возможно реализована как с естественной циркуляцией, так и принудительной. Наряду с этим любой вариант владеет недостатками и своими достоинствами, каковые нужно учитывать.

Однотрубная

Главным преимуществом однотрубного подключения есть его невысокая стоимость и простота реализации. Но, использовать его возможно только в маленьких помещениях. Связано это с тем, что батареи в этом случае нагреваются неравномерно, причем, при громадном и количестве, последние в цепи устройства смогут оставаться по большому счету холодными.

При естественной циркуляции конструкция выглядит следующим образом:

• Контур, который выходит от котла, поднимается вертикально вверх и подключается к разгонному бачку.
• Потом труба опускается вниз и, как уже было сообщено выше, проходит по периметру помещения. Причем, контур нужно монтировать с постоянным маленьким уклоном, что разрешит обеспечить естественную циркуляцию.

• К контуру теплоносителя подключаются радиаторы. Причем, обвязка в обязательном порядке выполняется с байпасом. Это разрешает раздельно регулировать нагрев каждой батареи, и, при необходимости, выполнить демонтаж батарей не сливая теплоноситель.

Эта принципиальная схема системы отопления хороша тем, что обогрев получается энергонезависимым. Действительно, для этого нужно применять и энергонезависимый котел.

Что касается недочётов, то среди них возможно выделить более низкий КПД, поскольку теплоноситель движется с меньшей скоростью, и успевает остыть. Это ведет к длительности нагрева и дополнительным затратам радиаторов. Помимо этого, имеется последовательность требования к сечению и монтажу трубопровода.

Этих недочётов лишена принудительная система, которая реализуется при помощи циркуляционного насоса.

В этом случае подключение осуществляется следующим образом:

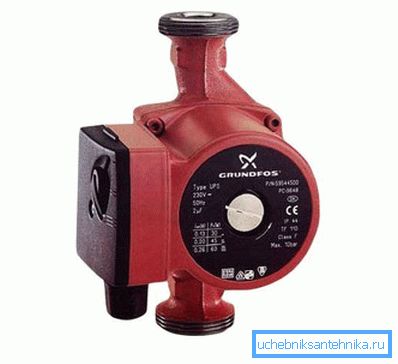

• От котла выходит контур, к которому подключается циркуляционный насос для отопления.
• К насосу подключается тройник, который разрешает выполнить разводку на расширительный бачок и радиаторы.

Совет! При монтаже насоса возможно выполнить байпас и подключить к нему расширительный бак. Соответственно, байпас обязан перекрываться кранами. Это разрешит своими руками переключать режимы естественной и принудительной циркуляции.

Двухтрубная

Этот вариант отопления возможно применять в квартирах и больших домах. Батареи в этом случае возможно подключать как последовательно, так и параллельно. Причем, кроме того при последовательном соединении батарей, нагреваются они более равномерно, чем при однотрубном соединении.

Недочётом же данного варианта есть более большая ее цена, поскольку для ее реализации требуется значительно больше труб. направляться отметить, в этом случае значительно чаще используется принудительная циркуляция, поскольку обеспечить естественную циркуляцию сложней.

Выглядит эта схема следующим образом:

• От котла выходит контур, к которому подключается циркуляционный насос с разводкой на коллектор и расширительный бачок (при параллельном подключении).
• Потом, в большинстве случаев, от коллектора выполняется разводка на различные помещения дома либо квартиры. При подключении к одному контуру нескольких радиаторов, труба проводится до последней в цепи батареи.
• К выходящему патрубку первой в цепи батареи подключается обратка, которая проводится параллельно тёплому контуру и подключается к коллектору, в следствии чего остывший теплоноситель подается в котел и снова нагревается.

Ответственным преимуществом данного варианта есть возможность регулировки нагрева батарей в различных помещениях. Причем, при применении особого электронного оборудования, поддержание определенного температурного режима в помещениях может осуществляться машинально.

Обратите внимание! Мы рассмотрели наиболее несложный вариант системы, поскольку отопление может включать в себя «теплый пол».

Вот, фактически, и все главные моменты составления принципиальной схемы. В большинстве случаев, на ее базе делают более подробный проект. Подробная инструкция того как это делается, имеется на нашем стройпортале.

Вывод

Принципиальная схема дает представление о работе отопительной ее реализации и системы. Причем, ее выбор зависит от последовательности условий, в которых будет эксплуатироваться отопление. Из видео в данной статье возможно взять некоторую дополнительную данные по данной теме.

Типовые схемы систем отопления

Содержание

Типы отопительной разводки

В наше время существует большое количество разновидностей отопительной разводки. Весьма популярными системами обогрева помещений считаются однотрубные и двухтрубные схемы. Эти типы имеют существенные различия.

Перед тем, как сделать выбор в пользу той или иной схемы, необходимо ознакомиться с этими двумя типами максимально подробно. Это поможет избежать нерациональных трат, а что самое главное – выбрать тот тип отопительной разводки, который окажется наиболее эффективным и менее затратным в том или ином жилом помещении.

Как раз о том, в чем заключаются главные отличия этих двух схем, а также какие они имеют преимущества и недостатки мы и поговорим в рамках данной статьи.

Однотрубная схема

В такой схеме подвод горячей воды для обогрева помещения и отвод уже остывшей производится по одной отопительной трубе. Все установленные приборы имеют последовательные соединения. Температура воды на входе во все батареи существенно снижается после снятия тепла с рядом стоящего радиатора. Данные схемы уже обычно не применяются, т.к. они неэкономичны и считаются устаревшими. Раньше они очень часто устанавливались во многоэтажных зданиях.

Самым существенным минусом такой системы считается то, что каждый отопительный радиатор невозможно отрегулировать под нужную температуру. В результате расход тепла существенный, его невозможно снизить или увеличить, что доставляет хозяевам немало проблем.

Этот недостаток можно легко устранить благодаря установке однотрубной схемы, которая в разы экономичней и современней. Отличительной особенностью такого способа выступает то, что первый радиатор имеет самую высокую, а последний – самую низкую температуру.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В высотных домах применение такой системы позволяет не расходовать средства на покупку длинных подводящих сетей, которые отличаются довольно высокой стоимостью. Обычно однотрубная система изготавливается по типу вертикально расположенных стояков, которые протягиваются через все этажи строения. Еще на этапе составления плана отопительной системы производятся точные расчеты теплоотдачи радиаторов отопления. Если имеется такая потребность, мастера осуществляют регулировку посредством использования специальных радиаторных вентилей.

Однако данная схема не готова отвечать потребностям владельцев квартир, проживающих на разных этажах. А все потому, что в период межсезонья в жилом помещении держится либо чрезмерно высокая температура, либо очень низкая. Все это становится причиной некомфортных условий для проживания.

В небольших частных домах 1-трубная схема используется в гравитационных сетях. В них движение нагретой воды происходит за счет того, что нагретая и остывшая вода имеет разную плотность. Достоинством такой системы можно назвать то, что она энергонезависима. Вне зависимости от негативных внешних факторов отопительная система функционирует бесперебойно, поэтому в помещении всегда поддерживается необходимая температура, отвечающая потребностям жильцов.

Простая схема однотрубного отопления с верхней разводкой

Нельзя не упомянуть и о существенном недостатке данной системы. Например, температура воды по радиаторам не распределяется равномерно. Самая высокая температура наблюдается у радиаторов, которые установлены на отопительной ветке самыми первыми. Чем дальше установлена батарея, тем холодней будет в ней теплоноситель. Соответственно, в удаленных жилых помещениях температура воздуха будет прогреваться плохо.

Двухтрубная схема

Двухтрубные системы устроены несколько по-другому: подвод горячей воды и отвод холодной производится по разным трубам.

Существуют различные схемы двухтрубных систем:

Они устанавливаются в зависимости от потребностей заказчика.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

Двухтрубная схема устанавливается вне зависимости от площади и типа дома – количество этажей не играет существенной роли, т.к. эффективность отопления не будет снижаться. Такой способ предоставляет возможность распределять горячую воду с самыми незначительным потерями. Кроме того, можно добиться максимальной теплоотдачи. Двухтрубная система зарекомендовала себя как самая эффективная и экономичная, поэтому пользуется большим спросом.

Двухтрубная система отопления с верхней разводкой

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Такой вариант – это популярная разновидность двухтрубной схемы. Однако попутная имеет свою особенность – в ней совпадает направление движения воды в обратке и в подаче. Попутная схема нашла свое широкое применение в отопительных системах с довольно удаленными ветками. Применение данного варианта предоставляет возможность равномерно распределить горячую воду и снизить гидравлическое сопротивление ветки.

Лучевая (веерная) схема применяется преимущественно во многоэтажных жилых домах. Примечательной особенностью данной схемы является возможность установки в каждой отдельной квартире индивидуального теплового счетчика. При лучевой схеме на всех этажах монтируется коллектор с выходами на каждую квартиру трубопровода. Главный плюс такого способа заключается в том, что жильцы имеют возможность оплачивать то количество тепла, которое они расходуют. Это предоставляет возможность владельцам квартир экономить немалые средства во время отопительного сезона.

Веерная или лучевая система отопления.

В частных домах данная схема используется с той целью, чтобы распределить трубопроводы между разными этажами. Делается это для лучевого подключения каждой отдельной батареи к коллектору. Иными словами, к каждой отопительной единице подсоединяется индивидуальная труба обратки и подачи. Веерная схема предоставляет возможность равномерно распределить горячую воду и свести гидравлические потери к минимуму.

Важный момент: при веерной схеме на одном этаже установка производится исключительно цельными трубами. Если будут применяться медные или полимерные трубы, трубопроводы допустимо заливать в специальную бетонную стяжку. Благодаря этому можно снизить потенциальную угрозу нарушения герметичности отопительных труб в местах их состыковки.
