Система отопления пассажирского вагона поезда

Система водяного отопления (рис. 5.17) включает в себя котел 1, расширитель-воздухоподогреватель 10, нагревательные трубы 2, питательный насос 8, баки 6 и 7 для воды и топлива, вентили 5, 9, грязевик 5 и кран 4 для спуска воды из котла.

Циркуляция воды в системе отопления (показано стрелками) происходит непрерывно из-за разности температур в различных ее частях. Предусмотрена и искусственная циркуляция воды с помощью циркуляционного насоса, установленного на трубопроводе, подводящем воду к котлу, подача которой включается в тех случаях, когда температура наружного воздуха ниже расчетной или когда необходим ускоренный нагрев вагона после отстоя.

При комбинированной (электроугольной) системе отопления (рис. 5.18) вода в котле подогревается расположенными в водяной рубашке высоковольтными нагревательными элементами, а при отсутствии электроэнергии — за счет теплоты сжигаемого твердого топлива — угля).

Питание нагревательных элементов осуществляется по однопроводной поездной линии с номинальным напряжением 3000 В постоянного или однофазного переменного тока частотой 50 Гц в пути следования от локомотивов, а в пунктах отстоя — от стационарных устройств.
Системой водяного отопления с комбинированным котлом оснащены вагоны различных типов. Эта система состоит из котла с расширителем и отопительных приборов. Котел (рис. 5.19) с электроугольным отоплением имеет обычную угольную топку 4 и водяную рубашку 2, в которой на опорном фланце 11 расположены 24 высоковольтных нагревательных элемента 3.

Для увеличения поверхности нагреваемой воды в коническую часть топки установлены циркуляционные трубы 6, 7, и 8. В нижней части топки расположены колосниковая решетка 1 и наклонный лист зольника 14. Уголь загружается в котел через топочное отверстие 12, через него же извлекается шлак. Зола и мелкий шлак удаляются через отверстие зольника 13. На опорном фланце в зоне топки размещены три изолятора 9, через которые высоковольтные провода подводятся к нагревательным элементам котла. В целях обеспечения электробезопасности кожух 5 котла заземляется. Для этого в его нижней части предусмотрен специальный болт, к которому присоединяется заземляющий провод.
Нагревательные элементы закрыты защитным кожухом 10, на котором установлена блокировка, разрывающая цепь катушек высоковольтных контакторов при подъеме кожуха и наличии высокого напряжения. В поднятом положении для осмотра нагревательных элементов кожух подвешивается на цепях. Объем воды в системе 855 л, из которых 370 л находятся в котле и расширителе.
Схема отопления, нагревательные элементы и другое высоковольтное оборудование у различных типов вагонов одинаковое. Высоковольтные нагревательные элементы имеют общую мощность 48 кВт и разделены на две параллельные группы, каждая из которых состоит из двух параллельных ветвей, включающих по шесть последовательно соединенных нагревательных элементов. Для защиты котла предусмотрено тепловое реле, отключающее электронагревательные элементы при повышении температуры воды в котле выше 90 °С, и реле минимального уровня, отключающее их при понижении уровня воды в расширителе более чем 200 мм. В вагонах с кондиционированием воздуха используются дополнительные низковольтные электрические печи и калорифер, которые питаются от автономной системы электроснабжения напряжением ПО В постоянного тока. В пассажирских вагонах межобластного и пригородного сообщений наиболее распространено отопление с помощью электрических печей и калориферов.
В системах водоснабжения и водяного отопления современных пассажирских вагонов находят широкое применение пластмассы для изготовления многих деталей и узлов. Из стеклопластика на основе полиэфирной смолы выполняют водяные баки, умывальные раковины и унитазы, из полиэтилена низкой плотности — трубы, фитинги, вентили, втулки, тройники, а также другие соединительные и регулирующие детали. В туалетах пол настилают из стеклопластика вместо цементного, покрытого метлахской плиткой. Применение пластмасс обеспечивает снижение собственной массы вагона, продление срока службы, уменьшение трудоемкости и затрат при изготовлении и ремонте систем водоснабжения, отопления и внутреннего оборудования.

Система водяного отопления с верхней разводкой труб

Система водяного отопления с верхней разводкой труб является самой распространенной системой, используемой на вагонах главным образом потому, что она может работать только за счет естественной циркуляции. Схема с верхней разводкой труб показана на рисунке 28.

Такая система имеет котел 1 для нагревания воды с расширителем 2, объемом примерно 5—10% от объема котла. Расширитель предназначен для приема избытка воды, образующейся вследствие увеличения ее объема при нагревании, и для освобождения воды от воздуха. Изолированные подающие трубы 3 отходят от расширителя к вертикальным стоякам 4, к которым примыкают нижние нагревательные трубы 5, соединенные с нижней частью котла.

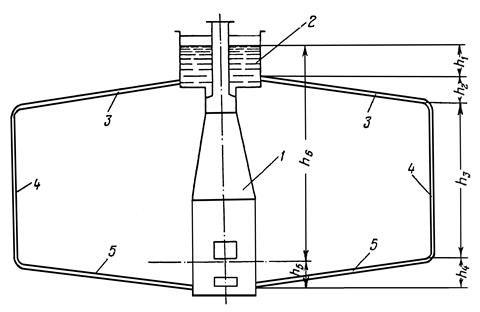

1 — котел для нагревания воды, 2- расширитель, 3-изолированные подающие трубы, 4 -вертикальные стояки, 5- нижние нагревательные трубы

Рисунок 28. Принципиальная схема водяного отопления

с верхней разводкой труб

Циркуляция воды происходит вследствие изменения удельного веса при ее нагревании. Пока котел холодный, вся вода в системе имеет одинаковую температуру и находится в равновесии. Однако, как только зажигают топку котла, температура воды в нем начинает повышаться, внизу у топки вода будет горячее, а, следовательно, объемный вес ее меньше (см. табл. 7).

Равновесие в системе нарушится, и более легкая горячая вода начнет перемещаться вверх к расширителю и далее по вертикальным трубам. Охлаждаясь, вода возвращается к котлу по нижним трубам, создавая циркуляции в системе.

Интенсивность циркуляции зависит от разности давлений или от так называемого гидравлического напора, т. е. от высоты водяного столба в соответствующих участках системы и удельного веса воды в них. Для увеличения циркуляции горизонтальные трубы укладывают с небольшим наклоном в сторону направления движения воды.

Зависимость объемного веса воды от температуры

Температура воды, 0С (K)	Объемный вес воды, кг/м 3
(277)	1000,0
(313)	992,2
(333)	983,2
(353)	971,8
(365)	961,9

Для схемы, приведенной на рисунке 28, гидравлический напор Н можно определить по следующей формуле:

, (3.1)

где γ₁, γ₂, γ₃, γ₄, γ₅, — объёмный вес, м 3 /кг соответствующий температурам:

t₁ – в расширителе, t₂ и t₃ – в начале и конце верхней разводящей (изолированной) трубы, t₄ и t₅ – в начале и конце нижней нагревательной трубы;

h₁ – высота столба с объёмным весом м;

h₂, h₃, h₄ – вертикальные проекции соответственно верхней разводящей трубы стояка и нижней нагревательной трубы, м;

h₅ – высота водяного столба с объёмным весом м;

h₆ – высота водяного столба с объёмным весом γ₁, м.

Обычно система водяного отопления служит не только для восполнения потерь тепла, передаваемого наружу через ограждения кузова вагона, но и для подогрева воздуха, подаваемого вентиляцией. Для этого расширитель соединяется трубами с калорифером или объединяется с ним в один общий узел. Система водяного отопления с котлом, имеющим водяную рубашку, показана на рисунке 29, а типовой котел, примененный в этой системе отопления, – на рисунке 30.

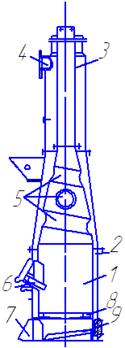

1– огневая коробка, 2– защитный кожух, 3– дымовая труба, 4– патрубок для подсоединения котла к трубам системы отопления, 5– циркуляционные трубы для увеличения поверхности нагрева котла, 6– топочная камера, 7– зольник, 8– колосниковая решетка, 9 – наклонный лист зольника Рисунок 29. Котел с водяной рубашкой

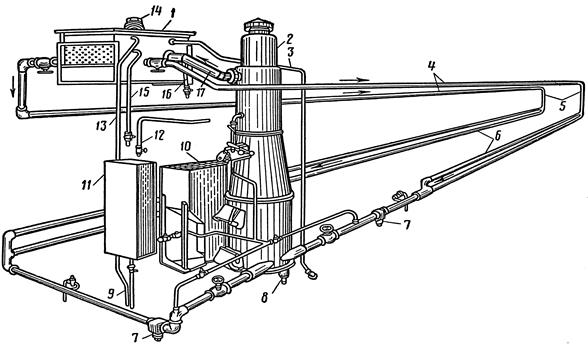

Схема водяного отопления с верхней разводкой труб вагонов старой постройки показана на рисунке 30.

1 — расширитель калорифер; 2 — котел; 3 — наливная труба; 4 — верхние трубы; 5 — стояки; 6 – нижние трубы; 7 — грязевик; 8 — пробка для спуска води 9 — вестовая труба бака; 10 — угольный ящик; 11 — водяной бак; 12 — труба от системы водоснабжения; 13 — вестовая труба расширителя; 14 — наливная воронка; 15 — водопроводная труба; 16 – спускная труба расширителя; 17 — труба соединяющая котёл с расширителем.

Рисунок 30. Схема водяного отопления с верхней разводкой труб вагонов старой постройки

Типовой котел с водяной рубашкой имеет огневую коробку 1, помещенную внутри кожуха 2, состоящего из трех частей. Верхняя часть огневой коробки соединена с дымовой трубой 3. В конической части огневой коробки вварены три поперечные трубы 5, предназначенные для увеличения поверхности нагрева, а в нижней части расположена колосниковая решетка 8 и наклонный лист зольника 9. Для загрузки топлива служит топочное отверстие 6, а для удаления золы и шлака – зольное отверстие 7. Система отопления, представленная на рисунке 30, имеет совмещенный трубчатый расширитель-калорифер (см. рисунок 31), который выполнен в виде прямого сварного бака 1 со съемной крышкой 13.

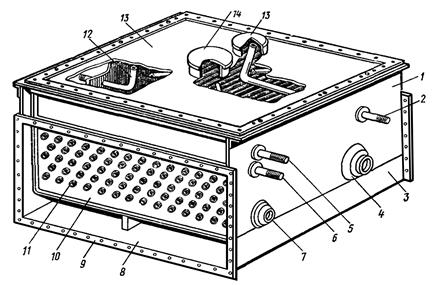

На рисунке 31 показан трубчатый расширитель-калорифер. К нижней части корпуса приварен корытообразный лист 3, стенки которого образуют с днищем корпуса прямоугольный обходной канал 8 для увеличения сечения прохода воздуха, подаваемого в вагон летом. В торцовые стенки 10 корпуса вварено 77 газовых труб 11 сечением 25Х2 или 28Х3,5 мм для прохода воздуха.

1-сварной бак, 2-наливная труба, 3 — корытообразный лист, 4- патрубок для подачи горячей воды в воздухоподогреватель, 5- вестовая труба, 6- труба для контроля уровня воды в воздухонагревателе, 7- выходные патрубки, 8- обходной канал, 9- фланец для соединения воздухоподогревателя-расширителя с возду­ховодом и вентилятором,

10- торцовые стенки корпуса, газовые трубы 11 сечением 28Х3,5мм, 12 – труба, для соединения расширителя с малым баком туалета и одновременно служит для выхода воздуха из системы водо­снабжения 13-съемная крышка

Рисунок 31. Воздухоподогреватель – расширитель ТР-1

Горячая вода от котла идет в воздухоподогреватель через патрубок 4. В верхние разводящие трубы отопления вода поступает из расположенных с противоположных сторон воздухоподогревателя двух выходных патрубков 7. Максимальная температура воды в котле не должна превышать 90 — 95°С (363-368K). В этом случае температура нижних труб отопления составляет примерно 70°С (343K), с тем, чтобы исключалось возгорание пыли осаждающейся на их поверхностях.

Заполнить расширитель водой можно через наливную трубу 2. Патрубок 14 предназначался раньше для заполнения водой с крыши вагона. В настоящее время он заглушен. К концу наливной трубы, выведенному выше поверхности крышки бака, приварен колпачок 15.

Слив излишней воды и контроль за наполнением обеспечиваются с помощью вестовой трубы 5, подведенной к баку для воды в котельном отделении. Для обеспечения нагревания проходящего по трубкам воздуха нижний предельный уровень воды в воздухоподогревателе не должен быть ниже, чем на 10—20 мм от верхних кромок труб, расположенных в верхнем ряду. Этот уровень контролируется пробным краником, подсоединенным к трубе 6. Труба 12 предназначена для соединения расширителя с малым баком туалета и служит для выхода воздуха из системы водоснабжения. Для соединения воздухоподогревателя-расширителя с воздуховодом и вентилятором в торцовых стенках имеются фланцы 9. Максимальная теплоотдача трубчатого расширителя-калорифера составляет 17,5 кВт.

Системы отопления и водоснабжения

Системы отопления В современном пассажирском вагоне система отопления обеспечивает на протяжении всего отопительного сезона температурный режим, соответствующий санитарно-гигиеническим требованиям. Из всех известных систем отопления в пассажирских вагонах нашли наибольшее применение системы водяного и электрического отопления. Для вагонов серийного производства применена индивидуальная гравитационная водяная система низкого давления. Главные преимущества такой системы — способность обеспечивать довольно высокую стабильность и равномерность температур воздуха внутри вагона по всей его длине. По способу нагрева воды наиболее употребительны в настоящее время те системы, в которых вода подогревается с использованием твердого топлива или электрических элементов.

Рис. 112. Схема работы водяного отопления низкого давления

В простейшей системе отопления (рис. 112) вода, нагретая в котле 1, попадает в расширитель 2, служащий резервуаром запаса воды для пополнения ее убыли в системе отопления вследствие испарения и утечек. Расширитель необходим также для размещения избытка воды, образующегося в результате увеличения ее объема при нагревании. Объем расширителя обычно принимают равным 5—10% объема воды, содержащейся в отопительной системе. Сеть отопительной установки состоит из верхних разводящих труб 3, выходящих из расширителя, стояков 4 и обогревательных труб 5, соединенных с водяной рубашкой котла в его низшей точке. Отличительная черта этой системы состоит в том, что вода в расширителе сообщается с атмосферой и всегда имеет температуру ниже 100° С. Вследствие разности температур воды в котле и в охлаждаемых стояках, а следовательно, и ее плотности происходит естественная (гравитационная) циркуляция воды в трубах (показано стрелками). В такой системе можно изменять количество отдаваемого тепла только повышением или понижением температуры нагрева воды в самом котле, что является недостатком.

Более совершенно регулирование температуры изменением скорости циркуляции воды при помощи насоса. Система водяного отопления современных пассажирских вагонов имеет более сложное устройство и предназначена не только для восполнения потерь тепла через ограждения кузова, но и для подогрева в течение отопительного сезона воздуха, принудительно подаваемого в вагон вентиляционной установкой. При зимнем режиме ее используют также для нужд системы горячего водоснабжения и других целей.

Система водяного отопления некупейного вагона со спальными местами (рис. 113) оборудована совмещенным с расширителем котлом объемом 350 л, двумя ветвями разводящих и отопитель-

Рис. 113. Схема водяного отопления некупейного вагона:

1 — пластинчатый калорифер; 2 — расширитель; З — воздушные краны разводящих труб; 4 — нагревательные батареи в туалетах; 5 — верхние разводящие трубы; 6 — нижние трубы; 7 — котел; 8 — труба для подачи воды; 9 — электрический насос; 10 — краны для слива воды; 11 — пробка для слива воды из котла; 12 — грязевик; 13 — коробка для запаса воды; 14 — ручной насос

ных труб на 500 л воды, грязевиком для сбора механических примесей в воде, трубами для налива и слива, выведенными под вагон, коробкой для запаса воды, ручным и электрическим насосами для питания котла водой и усиления ее циркуляции, калорифером для подогрева вентиляционного воздуха, приборами контроля уровня и температуры воды в котле, арматурой для выполнения операций по обслуживанию системы и переключения ее в разные режимы работы.

Вертикальный котел с водяной рубашкой состоит из наружного кожуха, внутри которого расположена топочная камера. В нижней части камеры имеются колосниковая решетка и зольник. Выше топочной камеры расположена дымовая труба, конусная часть которой имеет три поперечные жаровые трубы, увеличивающие поверхность нагрева котла. Все пространство между наружным кожухом и топочной камерой с дымовой трубой заполнено водой. Котел этого типа имеет поверхность нагрева 3,03 м 2 , площадь колосниковой решетки 0,19 м 2 , объем топочного пространства 0,082 м 3 и теплопроизводительность до 35 кВт (30 000 ккал/ч). Система обеспечивает внутри вагона температуру 20° С при наружной —35° С и имеет основной и промежуточные режимы работы. Если температура воздуха снаружи вагона ниже 0, а внутри вагона ниже 18° С, то применяют основной режим, при котором включают обогревательные трубы и подогрев вентиляционного воздуха. Промежуточные режимы работы устанавливают, отключая обе

1 — коробка для запаса воды; 2 — плита; З — водонагреватель; 4 — калорифер;

5 — дистанционный термометр контроля температуры воды в котле; 6 — расширитель; 7 — воздушные краны; 8 — вентиль для спуска воды; 9 — пробка грязевика;

10 — обратный клапан; 11 — электрический насос; 12 — котел; 13 — гидрометр;

14 — дроссельная заслонка; 15 — вентиль для спуска воды из системы; 16 и 17 — краны для отбора пробы воды; 18 — дистанционный термометр водонагревателя;

19 — ручной насос

или одну ветвь отопительных труб. Если естественная циркуляция оказывается недостаточной, то ее можно усилить при помощи насосов с ручным или электрическим приводом.

При убыли воды в системе ее пополняют (при помощи ручного насоса) из коробки для запаса воды емкостью 50 л, установленной в котельном отделении и сообщающейся с системой водоснабжения. Систему заполняют водой только снизу вагона через наливную трубу. Предусмотрен слив воды из всей системы, а также раздельно из каждой ветви отопительных труб, из котла и калорифера.

Другая система водяного отопления купейных вагонов с кузовами без хребтовых балок (рис. 114) имеет расширитель, не совмещенный с котлом, а расположенный отдельно от него. В котельном отделении этого вагона также установлен водонагреватель. В течение отопительного сезона в него поступает вода, подогретая в котле, а в остальное время года воду в нем подогревают от плиты, предназначенной для нужд персонала, обслуживающего вагон. Допускаемый и предельный уровни воды в котле определяют по установленному на нем гидрометру. Остальное обустройство и режимы работы системы водяного отопления такие же, как в описанной системе для некупейного вагона.

В последние годы наблюдается все большее стремление использовать электрическую энергию для отопления пассажирских вагонов, так как такие системы имеют технико-экономические преимущества. Электрическое отопление имеет меньшую массу, облегчает труд проводников, исключает доставку и хранение топлива, йе требует громоздкого оборудования, Позволяет авТоматизиро* вать все процессы и обеспечить в вагоне устойчивый температурный режим. Системы отопления, в которых в качестве источника тепла использованы электрические элементы, делят на две группы: электрические системы отопления, состоящие только из электронагревательных приборов, непосредственно подогревающих внутренний и поступающий в вагон наружный воздух; комбинированные системы отопления, представляющие собой совокупность различных отопительных систем и способов нагрева теплоносителей. К последним относятся следующие комбинации водяной и электрических систем: водяная система с комбинированным нагревом воды в котле твердым топливом и при помощи электрических элементов; водяная система с электрическим подогревом вентиляционного воздуха и т. п.

Электрическая система отопления одного вагона имеет мощность около 40 кВт. Ее практически нельзя применить для пассажирских вагонов автономным электроснабжением от подвагонного генератора. Такой системой можно оборудовать вагоны, электрическое питание которых осуществлено централизованно от вагона-электростанции или от контактной сети через электровоз. В первом случае применяют созданные КВЗ вагоны-электростанции мощностью 600 кВт, вырабатывающие трехфазный переменный ток напряжением 400 В и частотой 50 Гц. Для таких поездов созданы пассажирские вагоны с электрической системой отопления (рис. 115), состоящей из двух групп электропечей общей мощностью 18—20 кВт и двухсекционного электрокалорифера примерно такой же мощности. Электропечи, расположенные вдоль каждой боковой стены, состоят из трубчатых нагревательных элементов напряжением 220 В.

Во втором случае помещения вагона открытого типа с местами для сидения отапливаются электрическими печами, а подаваемый в вагон воздух обогревается электрическим двухсекционным калорифером, каждая секция которого имеет мощность 11 кВт при напряжении 3000 В (рис. 116). Электрические печи мощностью

Рис. 115. Схема силовых цепей электрического отопления вагона с централизованным питанием от магистрали напряжением 380/220 В:

1 — магистраль напряжением 383/220 В:

2 — главный выключатель магистрали;

3 — распределительные шины вагона; 4 —

выключатели элсктрокалорифера; 5 н 9 — контакторы автоматического включения соответственно секций элекгрокало-рифера и групп электропечей; 6 — сек

ции электрокалорифера; 7 — заземление на корпус вагона; 8 — группы элек

тропечей; 10 — выключатели электропечей

Рис. 116. Схема силовы* цепей электрического отопления вагона с централизованным питанием от магистрали напряжением 3000 В:

1 — магистраль напряжением 3000 Ь;

2 — общий выключатель; 3 — предохра

нитель; 4 — главный контактор; 5 — реле перегрузки электропечей и электрокалорифера; 6 — контакторы; 7 — электропечи; 8 — секции электрокалорифера;

9 — заземление на корпус вагона

по 0,445 кВт объединены в три группы (две по 20 и одна из пяти печей). Печи включены по пять последовательно и обслуживают определенные помещения вагона. Все группы электропечей и секции калорифера работают независимо один от другого в автоматическом режиме и включаются от импульсов ртутно-контактных термометров. Концы однопроводной магистрали заканчиваются высоковольтными междувагонными соединениями. Металлический ящик с коммутационным и защитным оборудованием подвешен к раме под вагоном и имеет ввод от основной магистрали. В трех его секциях соответственно размещены высоковольтный разъединитель, высоковольтный предохранитель и два защитных реле (перегрузки и напряжения). Отдельно расположены шесть высоковольтных контакторов с дугогасящими устройствами

Рис. 117. Котел отопления с комбинированным нагревом воды:

1 — трубчатые электронагреватели высокого напряжения; 2 — изоляторы цепей питания электронагревателей высокого напряжения; 3 — электронагреватели низкого напряжения; 4 — защитный конус; 5 — кольцо из гети-накса

(для групп отопления и секций, а также главный), служащих для включения и отключения электронагревательных приборов от источника питания.

Примером сочетания водяного отопления с комбинированным способом подогрева воды может служить купейный вагон постройки ГДР, оборудованный установкой для кондиционирования воздуха. Подобные системы созданы также КВЗ и ЛВЗ. На рис. 117 показан котел водяного отопления, вода в котором нагревается при сжигании твердого топлива или при помощи электрических элементов. Для этой цели использован типовой котел, который дополнительно оборудован трубчатыми электронагревателями высокого и низкого напряжения. При эксплуатации вагона на электрифицированных участках железных дорог включают группу из 24 нагревательных элементов, получающих питание от сети высокого напряжения (3000 В). Этот котел работает с максимальной теплопроизводительностью, равной 40 кВт (35 000 ккал/ч). Если вагон эксплуатируют на неэлектрифицированном участке, то для нагрева воды в котле в этом случае предусмотрено три электронагревателя низкого напряжения, питание которых осуществлено от подвагонного генератора. Теплопроизводительность котла при этом равна 6,5 кВт (5700 ккал/ч).

Все трубчатые электронагреватели заземлены. На котел приварен конусный зонт, обрамленный гетинаксом. Зонт защищает электронагреватели и места присоединения питающих проводов от попадания на них воды и грязи. В электрической схеме предусмотрена блокировка, размыкающая цепи питания, если открыть дверь в перегородке котельного отделения или поднять над топкой защитный клапан, прикрывающий выводы электронагревателей. Предусмотрены также термостаты в разводящих трубах и датчики, автоматически отключающие электронагреватели соответственно при температуре воды свыше 95° и снижении уровня воды в котле ниже допустимого.

В сочетании со всеми системами отопления можно применять электрическое калориферное отопление, используемое как вспомогательное для подогрева помещений вагона в переходные периоды времени, когда температура наружного воздуха составляет 5—15° С.

Система водоснабжения Специфика условий эксплуатации подвижного состава на железных дорогах СССР и задачи улучшения комфорта современного пассажирского вагона определили основные требования к его водоснабжению. Практика эксплуатации цельнометаллических пассажирских вагонов первого выпуска с пневматической системой водоснабжения от подвагонного резервуара для воды, показала непригодность такой системы для климатических условий СССР и подтвердила целесообразность применения самотечной системы водоснабжения.

Система водоснабжения должна обеспечивать холодной и горячей водой санитарные узлы вагона, пополнять убыль воды в си

стеме отопления в промежутке между заправками котла и снабжать вагон охлажденной кипяченой питьевой водой. Можно выделить две основные группы систем водоснабжения: к первой группе относят системы всех типов пассажирских вагонов отечественного производства, а ко второй — вагонов постройки ГДР для СССР. Системы водоснабжения вагонов (рис. 118 и 119), независимо к какой конструктивной группе они принадлежат, имеют одинаковый принцип действия. Они состоят из сообщающихся баков для холодной воды (большого и малого), которые расположены по концам вагона над потолками туалетных помещений; бака для горячей воды, помещенного со стороны котельного отделения; кипятильника непрерывного действия, имеющегося в смежном с котельной шкафу; установки для охлаждения питьевой воды, размещенной в служебном помещении; контрольной и измерительной арматуры для определения уровня и температуры воды.

Минимальное требуемое количество воды на вагон рассчитывают, исходя из среднего расхода на одного пассажира в сутки, принимаемого равным 20 л. Из общего количества выделяют часть воды (до 25%) для горячего водоснабжения. Оптимальный запас воды в вагоне устанавливают в соответствии с его категорией и конструктивными возможностями. Так, общая емкость системы водоснабжения некупейного вагона составляет 1000 л, а в купейном вагоне только запас холодной воды равен 1050 л. Большие баки для воды располагают с некотловой стороны вагона, причем в некупейных вагонах отечественного производства устанавливают один бак емкостью 850 л, а в купейных вагонах постройки ГДР — два общей емкостью

900 л. С технологической и эксплуатационной точек зрения применение двух баков нерационально, тем более что раздельно их не используют.

Баки снабжены волнорезами, люками для очистки и трубами для налива и слива воды. Нижние концы труб имеют головки (однотипные с тормозными) для присоединения шлангов. Для исключения замерзания этих труб на них внутри вагона установлены вентили, а снаружи — электрообогреватели. Малый бак емкостью 80 л (на купейном вагоне 50 л) соединен с атмосферой через расширитель котла отопления и не снабжен трубами для налива и слива воды. Конденсат, образующийся снаружи баков вследствие их отпотевания при заправке, собирается в поддоны, установленные под каждым баком, и сливается под вагон.

Санузлы снабжаются горячей водой из бака емкостью 45 л, внутри которого помещен змеевик, нагреваемый от котла отопления, а летом от плиты, установленной в котельной. В купейном вагоне вода нагревается в бойлере, змеевик которого соединен только с котлом отопления. В летнее время бойлер нагревается непосредственно от плиты котельного помещения, которую топят твердым топливом.

Кипятильник непрерывного действия примечателен тем, что поступающая из водосборной камеры вода выходит из него только

Рис. 118. Система водоснабжения отечественного некупейного вагона со спальными

1 — нагреватель для слива воды; 2 —’вентиль для заполнения запасного бака системы отопления; 3 — кран для слива воды; 4 бак емкостью 80 л; 5 — поддон; 6 — расширительный бак; 7 — вентили для отключения системы горячего водоснабжения от плиты для подогрева воды; 8— плита для подогрева воды; 9 — ручной насос; Ю — кипятильник; 11 — бак для горячей воды; 12 — унитаз; 13 — умывальник; 14 — мойка; 15 — водоохладитель; 16 — бак для кипяченой воды; 17 — бак

кипяченой, а процесс пополнения кипятильника происходит не-прерывно. Это достигнуто разделением пространства в кипятильнике на отдельные отсеки для сырой и кипяченой воды и выбранным заведомо меньшим объемом над уровнем сырой воды в конусной трубе, чем это требуется для размещения увеличившейся в объеме воды, доведенной до кипения. Воду в кипятильнике можно нагревать, сжигая в топке древесный уголь или используя электронагреватель.

Пассажирские вагоны современной постройки имеют помещенные в шкафы установки для охлаждения питьевой воды (рис. 120). Установка состоит из бака емкостью 40 л для кипяченой воды, перекачиваемой ручным насосом из кипятильника, бака для охлаждения воды, охладителя питьевой воды и ниши с водоразборным краном. Холодильная компрессионная установка, в системе которой в качестве хладагента применен хладон-12, работает в автоматическом режиме: при понижении температуры воды до 8° С и при повышении до 13° С соответственно отключается или включается электродвигатель.

Система снабжения холодной и горячей водой вагонов-ресторанов состоит из двух самостоятельных частей, одна из которых обслуживает котельную, умывальное и душевое помещения, а вторая — кухню и раздаточное отделение. В первой части системы холодная вода находится в баке емкостью 130 л, а горячая вода поступает в бак емкостью 78 л из водонагревателя, установленного в котельном отделении. Вторая часть системы имеет бак емкостью 800 л для холодной воды, установленный со стороны кухни. Для горячей воды предусмотрен бак емкостью 200 л со змеевиком, вода в котором нагревается при помощи устройства, состоящего из расширителя и водонагревателя, вмонтированного в плиту кухни.

В системах водоснабжения багажных и почтовых вагонов имеется один бак для холодной воды емкостью 300 л, который распо-

Рис. 119. Система водоснабжения купейного вагона постройки ГДР:

1 — баки для холодной воды; 2 — трубы для налива воды; 3 — соединительная труба баков для воды; 4 — бойлер; 5 — нагревательный змеевик бойлера; 6 — трубопровод и вентиль шланга для мытья туалетов; 7 — трубопровод промывки унитаза горячей водой; 8 — умывальник; 9 — термометр бойлера; 10 — бак для питьевой воды; 11 — охладитель питьевой воды; 12 — мойка; 13 — кипятильник; 14 — трубопровод для возврата горячей воды; 15 — трубопровод горячей воды; 16 — контрольные трубы уровня воды; 17 — вестовая труба;

Рис. 120. Схема установки для охлаждения питьевой ьоды:

1 — ииша раздачи воды; 2 — водоразборный кран; 3 — труба для подачи воздуха; 4 — бак для кипяченой воды; 5 — соединительная труба; 6 — бак для охлажденной воды; 7 — термостат; 8 — испаритель; 9 — автоматический регулирующий вентиль; 10 — кран для слива воды; И — фильтр; 12 — запорный вентиль; 13 — ресивер; 14 — электродвигатель; 15 — нагнетательный вентиль; 16 — всасывающий вентиль; 17 —• компрессор; 18 холодильный агрегат; 19 — конденсатор;

ложен над потолком коридора у служебного помещения. Душ и умывальник снабжаются горячей водой от расширителя котла, а унитаз — от возвратной трубы сети отопления. Почтовые вагоны, кроме этого, оборудованы электрическим водонагревателем емкостью 25 л.
