Радиатор отопителя (Рендж Ровер 3)

Демонтаж

1. Снимите блок HEVAC.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Узел отопителя/ блок управления отопителем, вентиляцией и кондиционированием воздуха (HEVAC) — демонтаж для облегчения доступа и установка.

2. Переверните блок HEVAC.

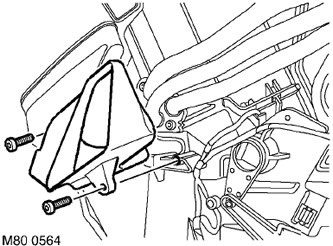

3. Выверните 2 винта типа Torx, крепящих левое колено воздуховода к блоку HЕVAC. Снимите колено воздуховода.

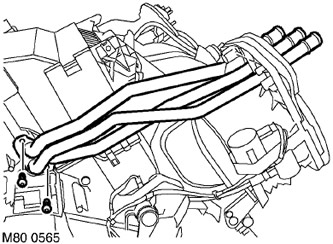

4. Выверните 2 винта типа Torx, крепящие трубопроводы отопителя к радиатору, освободите и снимите трубопроводы. Удалите и выбросьте уплотнительные кольца.

ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

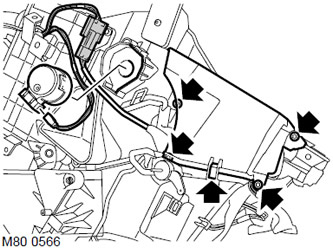

5. Выверните 4 винта типа Torx и снимите пружинный фиксатор с правого колена воздуховода отопителя. Снимите колено воздуховода.

6. Отсоедините колодку от разъема датчика испарителя.

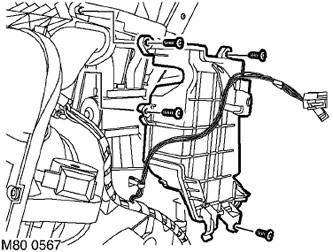

7. Отсоедините колодку разъема и снимите электродвигатель вентилятора, подающего воздух в заднюю часть салона.

8. Выверните 4 винта типа Torx, крепящих крышку блока TXV и переместите ее в сторону.

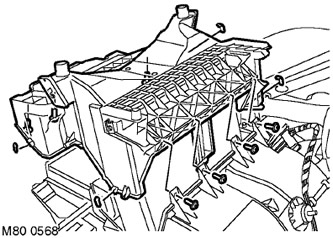

9. Выверните 7 винтов типа Torx и снимите 3 пружинных фиксатора с нижней смотровой панели блока HEVAC.

10. Освободите два фиксатора и снимите смотровую крышку.

11. Снимите радиатор отопителя.

Сборка

1. Установите матрицу в блок HEVAC, расположите смотровую панель и закрепите его винтами и фиксаторами.

2. Установите и закрепите крышку блока TXV.

3. Установите электродвигатель на блок отопителя, подсоедините колодку разъема.

4. Присоедините колодку к разъему датчика испарителя.

5. Установите правое колено воздуховода обогревателя на блок HEVAC и закрепите его фиксатором и винтами.

6. Очистите поверхности сопряжения трубопроводов и радиатора отопителя.

7. Установите новые уплотнительные кольца на трубопроводы отопителя, соедините трубопроводы с радиатором, заверните винты и затяните их. Момент затяжки — 10 Н·м.

8. Установите правое колено воздуховода отопителя на блок HEVAC и закрепите его винтами.

9. Установите блок HEVAC в панели управления.
