Улитка или змейка – как укладывать теплый пол, длина контуров

При создании теплого пола всегда возникает вопрос: «Как укладывать трубу, – улиткой или змейкой?». Оказывается, принципиальной разницы какую схему применить, нет… Почему?

Почему нужно делать теплый пол улиткой

• В схеме «улитка» подача и обратка чередуются. Это значит, что нагрев всей площади будет более равномерный (разница температур теплоносителя на входе и выходе контура всегда заметна – 5, 10… и даже 20 градусов… в зависимости от многих факторов).
• При укладке улиткой трубопровод поворачивает на 90 градусов, а не на 180. Это значит, что гидравлическое сопротивление трубы будет меньше…, возможно это полезней для системы…

Почему трубу теплого пола нужно укладывать змейкой

• Змейка позволяет подойти к созданию теплого пола более гибко. Можно создать зоны с повышенной отдачей энергии, разместив там подачу. (Проблема обогрева холодных зон является обычной, так как в комнате, скорее всего, будут наружные стены и окна.)
• Змейка позволяет создать повышенное сопротивление в коротких контурах, без управления дросселем, с помощью увеличения количества поворотов трубы. Это полезно, так как устранение неравномерности между контурами требуется всегда. (змейку можно укладывать и вдоль короткой стороны, тогда количество разворотов трубы возрастет…).

Неравномерность температуры теплоносителя по длине трубы в змейке не имеет практического значения (рассмотрим далее).

Неравномерный нагрев полов – почему бывает

Основной причиной неравномерной температуры на поверхности теплого пола является неодинаковый отвод тепла. А вовсе не особенности укладки обогревающего трубопровода, — змейкой или улиткой…

• Под мебелью температура пола значительно увеличивается до +30 – +35 и более градусов, при средней на открытых участках +26 град.
• Возле холодных наружных конструкций температура пола уменьшается до +20 – +24 град за счет обдува холодным воздухом.
• Открытая поверхность пола вдоль комнаты обдувается конвекционными потоками нагреваемого воздуха. Они способствуют более быстрому отводу тепла от зон с повышенной температурой (больший теплообмен при обдуве поверхности). Замеряемые неравномерности в этой зоне обычно в пределах 1 – 2 градусов.

Как бороться с холодным окном – радиаторы и теплый пол

Окно является самой холодной зоной в комнате. Обычно под окнами размещают радиаторы, которые создают мощный конвекционный тепловой поток. Воздух движется к потолку, затем опускается вниз и движется вдоль пола к радиаторам.

• Если радиаторы отсутствуют, то холодна зона возле окна ощущается, привносит значительный дискомфорт, – воздух от окна будет опускаться вниз, двигаться вдоль теплого пола, нагреваясь от него, подниматься вверх, — движение воздуха в обратную сторону.

Также необходимость в радиаторах имеется для перекрытия теплопотерь вообще. Теплые полы комфортной температуры не могут компенсировать теплопотери в нашем климате, в нормально-проветриваемой комнате во время морозов. Температуру полов нужно поднимать и выходить за рамки комфорта… Почему нужно ставить радиаторы в доме с теплыми полами

Неравномерность температуры поверхности теплого пола из-за остывания теплоносителя

Если бы не было факторов, которые определяют температуру поверхности полов, а именно, — конвекционных потоков воздуха вдоль поверхности, загроможденности полов мебелью, холодных зон у наружных стен, то неравномерность нагрева пола была бы минимальной. Это не сложно определить расчетами. Предположим, что поддерживаем комфортную температуру полов 25 — 27 град. Тогда отдача мощности с 15 м кв. (обычная комната) не превысит 0,5 кВт. Тогда не сложно посчитать, что разница температур теплоносителя составит не более 4 градусов – уменьшится, допустим, с 40 град до 36.

В тоже время поверхность пола при температуре теплоносителя 40 град будет 27 град (предположим). Следовательно, в зоне обратки будет около 25 град согласно пропорции. Но и этого не произойдет, если учитывать, что более нагретый участок быстрее отдает тепло. Таким образом можно говорить о разнице температур всего около 1,5 град, что не существенно.

Но на практике эта разница вообще нивелируется влияющими факторами — обдувом воздухом, чередованием холодных и теплых зон комнаты из-за разницы теплоотведения. Становится не существенной, не заметной человеком вообще. Поэтому «проблемы остывания теплоносителя в змейке» не существует, она является теоретической, не имеющей значения на практике.

Применение змейки для обогрева холодных зон

Практический смысл имеет подача горячего теплоносителя сразу в холодную зону. И укладка вдоль холодных стен 2 – 3 витков подачи с уменьшенным шагом. Здесь будет возникать полоса с несколько большей отдачей мощности, для компенсации воздействия охлажденного воздуха от окон и стен. Если же комната оборудована радиаторами с регулируемой температурой, что рекомендуется делать в наших условиях всегда, то и значительная необходимость в такой укладке отпадает.

Какой шаг укладки трубы теплого пола

В типичных конструкциях теплых полов, когда трубопровод помещается в толстую бетонную стяжку, или в металлические плиты теплораспределения легкого пола, необходимость делать шаг меньше 20 см отсутствует. Укладка с шагом 10 – 15 см ведет лишь к перерасходу материалов и повышению гидравлического сопротивления контура. Но имеет некоторую целесообразность, если в этом месте особенно значительный теплосъем с поверхности – пол находится у холодной ограждающей конструкции и на него опускается в этом месте холодный воздух.

Длина контуров и способ укладки

Гидравлическое сопротивление определяется длиной контура, диаметром труб и поворотами трубопровода. Шероховатостью можно пренебречь. Диаметр практически всегда – 16 мм наружный. Если контур короткий, то его сопротивление можно немного повысить, применив укладку змейкой вдоль короткой стороны, с большим количеством поворотов.

Если укладывать змейку вдоль длинной стены, то количество поворотов на 90 град. у нее будет равно количеству таких поворотов в улитке.

Рекомендуется создавать контуры примерно одинаковой длины, не превышая 80 м. Тогда расход воды в трубопроводах будет приемлемым для передачи достаточного количества энергии, чтобы не допустить значительного остывания жидкости… Слишком малые комнаты можно объединять в группы для одного контура, а комнаты свыше 15 м кв нужно делить на несколько контуров. Также возможно для сокращения длины удаленных контуров делать к ним подводки в теплоизоляторах трубами большего диаметра в тоннелях…

Расчет теплого пола улитка схема

Улитка – быстрая и простая раскладка
петель тёплого пола

Легкая и простая программа для расчётов при укладке тёплых полов.
Полезна как профессионалам так и самостоятельным строителям.
Позволяет существенно ускорить планирование и сэкономить на материале

Программа позволяет быстро и удобно рисовать петли теплого пола, при этом рисование происходит по сетке, которая задается при создании нового проекта – и после этого проектирование происходит с привязкой к этой сетке, что позволяет избежать произвольных изгибов, невозможных при выполнении работ.
Выходит достаточно быстро и точно – ведь всегда попадаешь в нужный узел и не нужно целиться.

Кроме петель в программе есть возможность рисования комнат – это сделано для того, чтобы можно было быстро посчитать площадь помещения в котором будет производится укладка, а также для того, чтобы знать количество подложки, которое будет использоваться.
Подложки бывают разных видов: либо металлическая сетка, либо пластик либо специальные варианты. Улитка позволяет с достаточной точностью оценить предстоящие финансовые затраты.

В течении получаса специалист, находясь прямо на объекте, произведёт замеры и строит план помещения, набросывет петли теплых полов и получает предварительную смету — то есть все очень оперативно.
Нет необходимости изучать какие-то специализированные CAD-ы, которые хотя и позволяют многое, но требуют длительного обучения — для того чтобы в ней начать отрисовывать хотя бы примитивные теплые полы в ванной комнате нужно не один год осваивать эту систему!

Важная функция программы — вывод проекта на печать на любое количества страниц. Проект можно распечатать с любой детализацией, после чего будет произведена печать на нескольких страницах которые можно склеить и получить большую схему.
Проекты могут храниться как локально на компьютере пользователя, так и в облачном сервисе: каждому пользователю выделяется собственное защищенное файловое хранилище под хранения его проектов.
После получения регистрационного ключа пользователь будет иметь доступ к своим проектам с любого компьютера где установлена данная программа и где есть выход в интернет. В перспективе планируется реализация простого просмотрщика прямо из интернета через браузер пользователя либо через андроид-приложение.

мощность, длина контура и возможные теплопотери

По теплому полу приятно ходить, нет дискомфорта от холода под ногами и духоты в верхней части помещения. Грамотно обустроенная система позволяет равномерно прогревать все зоны комнат, создавая уют и экономя средства на обогрев. Монтаж теплого пола относительно прост, но эффективность отопительного контура полностью зависит от правильности расчетов при подготовке проекта.

Требования для установки теплого пола

Чтобы теплый пол создавал нужный климат и не становился причиной неудобств или коммунальных аварий, помещение, в котором будет монтироваться этот отопительный контур, должно отвечать следующим требованиям:

• высота потолков от чернового пола должна быть такой, чтобы ее уменьшение на 20 см не вызывало дискомфорта;
• дверной проем должен иметь высоту не менее 2,1 м;
• черновой пол должен быть достаточно прочным, чтобы выдержать цементную стяжку, которой будет закрыт тепловой контур;
• если черновой пол уложен на грунт или под утепляемым помещением находится неотапливаемое, необходимо проложить дополнительный слой утеплителя с экранирующим покрытием;
• поверхность, на которой планируется монтаж теплового контура и всех составляющих “пирога” теплого пола, должна быть ровной и чистой.

Общие рекомендации

Если вышеперечисленные требования соблюдены, система “теплый пол” будет установлена без проблем. Однако ее эффективность зависит не только от размеров помещения, но и от других его особенностей, учесть которые поможет выполнение следующих рекомендаций:

• Стены являются основным источником теплопотерь, поэтому перед расчетом и монтажом отопительной системы необходимо хотя бы примерно рассчитать объем уходящего на обогрев улицы тепла. Если полученная цифра оказывается выше 100 Вт на квадратный метр, стены желательно утеплить, чтобы не переплачивать за отопление;
• Тепловой контур не должен попадать под места установки массивной мебели и тяжелого стационарного оборудования. Постоянное большое давление на пол приведет к повреждению труб или кабелей отопительной системы и выведет ее из строя.
• Для равномерного прогревания помещения необходимо, чтобы такие необогреваемые зоны занимали не более 30% площади пола. Поэтому перед проведением расчетов выполняют чертеж помещения в масштабе, и отмечают на этом чертеже места, которые следует оставить неотапливаемыми. Затем подсчитывается общая рабочая площадь – она должна составлять 70% или более от общей.
• Необходимо рассчитать оптимальную форму, протяженность и шаг теплового контура и его мощность, а также выполнить чертеж с указанием мест подключения к системе отопления, направления потока теплоносителя.

Способы установки системы «теплый пол»

Для правильного функционирования этой отопительной системы важна четкая последовательность слоев так называемого “пирога” теплого пола.

Тепловой контур укладывается на предварительно тепло- и гидроизолированную поверхность, а сверху заливается или засыпается цементной стяжкой, поверх которой укладывается финишное напольное покрытие. Вышеперечисленные слои – оболочка пирога – обязательны в обоих случаях. Они защищают систему от внешних воздействий и повышают ее КПД.

В качестве начинки, то есть рабочего органа системы, может выступать трубопровод, по которому пойдет горячая вода от котла, или греющий электрокабель.

В первом случае систему называют водяным полом, во втором – электрическим.

Установить теплый пол можно разными способами, возможны различные варианты конфигурации контура и крепления его элементов.

Обратите внимание! Способ крепления влияет только на удобство монтажа, а вот форма контура определяет равномерность прогрева помещения.

Конфигурации теплового контура

Трубы водяного пола или кабели электрического можно расположить двумя способами:

• змейкой – уложив греющий элемент параллельными линиями;
• улиткой – греющий элемент укладывается по спирали от стен к центру помещения.

Змейку укладывают тремя способами:

• прямым – параллельно одной из стен, начиная от самой холодной;
• угловым – от самого холодного угла к противоположному, оставив вдоль одной из стен пространство для отведения обратки;
• двойным – сначала прокладывается первая змейка с широким шагом, а затем, дойдя до противоположной стены или угла тепловой элемент разворачивается и возвращается обратно вдоль первого контура, таким образом, получается две параллельных змейки, одна из которых условно является подающей, а вторая отводящей.

Спираль улитки укладывается сходно с двойной змейкой: сначала подающая спираль с широким шагом, в центре выполняется S– или Z–образный разворот, затем между витками первой спирали прокладывается вторая – обратная.

Прямая и угловая змейки просты в монтаже и удобны для выравнивания температуры воздуха в помещении, имеющем с одной стороны холодную зону, а с другой – примыкание к отапливаемым помещениям.

Двухконтурные конфигурации – двойная змейка и улитка – обеспечивают равномерный прогрев пола, что позволяет ходить по нему босиком, не ощущая дискомфорта.

Способы фиксации теплового контура

Чтобы при заливании теплого пола цементным раствором или засыпании сухой стяжкой тепловой контур не деформировался, нагревательный элемент фиксируют на подготовленной поверхности.

Применяют два способа:

• Укладывание на специальный экранированный утеплитель для тёплого пола, на котором заводским методом или при монтаже нанесена разметка и уложена армирующая сетка. В этом случае протягивают тепловой контур, ориентируясь по размеченным клеткам. Для фиксации применяют хомуты, которые втыкают непосредственно в утеплитель или прикрепляют к армирующей сетке, либо поверх утеплителя укладывают монтажные планки с пазами для фиксации. Этот способ дешев, но требует дополнительных трудозатрат на установку хомутов. Минусом является низкая тепло– и звукоизоляция, из-за чего требуется проведение дополнительных изоляционных мероприятий, особенно в многоэтажных домах.
• Использование профилированных матов с бобышками – выступающими частями, расширяющимися сверху. Бобышки расположены таким образом, что на матах можно протянуть тепловой контур любой конфигурации. Для фиксации достаточно вжать трубу или кабель между бобышками, а расширенная верхняя часть будет надежно удерживать греющий элемент в заданном положении. Такие маты дороже простых фольгированных утеплителей, но обеспечивают и необходимый уровень изоляции, и защиту теплоэлемента от повреждений.

Методика расчетов

Теплый пол обеспечит комфорт в помещении только в одном случае – если будет давать тепло в необходимом и достаточном количестве, не перегревая одни участки и не оставляя другие холодными.

Чтобы получить такую эффективную систему, нужно провести расчеты:

• теплопотерь помещения,
• необходимой мощности теплового контура,
• длины шага змейки или улитки,
• общей длины контура.

Как рассчитать теплопотери

Эффективность отопительной системы не в последнюю очередь зависит от особенностей отапливаемого помещения: наличия окон и выходящих на улицу или в холодные помещения дверей, количества внешних стен и их расположения относительно солнца и ветра, состояния несущих конструкций и их теплопроводности. Все эти мелочи в сумме дают теплопотери, то есть часть полезной мощности будет уходить на обогрев не дома или квартиры, а улицы. Но какая часть?

Ответить на этот вопрос сможет только специалист – проведя осмотр, замеры и расчеты, он составит тепловую карту помещения и вычислит уровень теплопотери.

Если полученная при расчете теплопотерь цифра ниже 100 Вт на квадратный метр, можно смело приступать к расчету теплого пола и его установке – система справится с обогревом и создаст нужный климат практически без потерь.

Это важно! При более высоком уровне теплопотерь до расчета и монтажа теплого пола потребуется исправить дефекты теплоизоляции и провести работы по утеплению помещения. Пренебрежение этим этапом приведет к тому, что на обогрев будет тратиться много энергии и денег, а создать уют так и не получится.

Самостоятельное вычисление теплопотерь тоже возможно, хотя результат будет очень приблизительным. Общую картину он все же прояснит, сэкономив при этом финансы. Для расчета используют средние значения теплопотери квадратного метра стены, учитывая уровень ее теплоизоляции и наличие окон.

Особенности помещения	Объем теплопотери, Вт/кв.м
Качественное утепление стен, качественный стеклопакет или отсутствие окон	40
Небольшая теплоизоляция, обычные окна	70-80
Дом старой застройки, без дополнительного утепления, вне зависимости от наличия окон	100
Новостройка или новый коттедж без утепления или с панорамными окнами	300

Чуть точнее, но без вызова специалиста, можно рассчитать теплопотери при помощи онлайн-калькуляторов. В них для вычисления теплопотерь необходимо указать материал и толщину стен, наличие и размеры окон и дверей и другие особенности помещения. Но получить точный результат без специального оборудования и знаний практически невозможно.

Расчет мощности

Этот параметр рассчитывают для определения количества тепла, которое должен выделить тепловой контур, чтобы обогреть конкретное помещение. И в этом случае точные расчеты провести могут только специалисты, но здесь точность уже не настолько важна.

Обычно теплый пол оснащают устройствами, которые позволяют регулировать уровень нагрева, поэтому для выполнения чертежа и проекта своими руками обычно пользуются средними значениями.

Особенности строения, в котором располагается отапливаемое помещение	Общая площадь строения, кв.м	Необходимая мощность, Вт/кв.м
многоквартирный дом	любая	100
частный дом	до 150	120
	150-300	100
	300-500	90

Для получения необходимой мощности теплового контура число из правого столбца умножают на площадь помещения, в котором планируется обустройство теплого пола.

Вычисление длины шага

Расчет расстояния между соседними параллельными участками теплового элемента необходим для того, чтобы:

• обеспечить равномерное нагревание помещения,
• предотвратить соприкосновение труб или кабелей друг с другом,
• не оставлять на полу непрогретых зон, чтобы было комфортно ходить по напольному покрытию даже босиком.

Минимальный шаг между линиями теплового элемента – 10 см, такое расстояние достаточно для соблюдения техники безопасности и необходимо для усиленного обогрева наиболее холодных зон – вдоль внешних стен, под окнами и около выходящих в холодные помещения или на улицу дверей.

Постепенно шаг увеличивается на 5-10 см – для удобства дальнейших расчетов и монтажа.

Самое большое расстояние между трубами оставляется в центре помещения – здесь необходимо не менее 15 см, но не более 30. Такой шаг предотвратит появление перегретой зоны и не оставит полосок холода на полу.

Как рассчитать длину контура

При прокладывании теплого пола в основном используют длинномерные трубы и кабели, позволяющие протянуть линию нужной геометрии с минимальным использованием соединительных элементов. Чтобы не ошибиться при покупке расходных материалов, необходимо рассчитать общую длину теплового контура. Это самый простой из расчетов, но для его выполнения важно подготовить точный чертеж с нанесением всех линий и указанием расстояний.

Расчет можно выполнить одним из следующих методов:

• По среднему значению – на каждый квадратный метр пола в среднем укладывается 5 погонных метров трубы или кабеля. Таким образом нужно умножить площадь, занимаемую тепловым контуром, на 5.
• По среднему шагу – площадь помещения делится на среднее значение шага в метрах и прибавляется 10% на углы и повороты. Так, если у стены расстояние между параллельными линиями 10 см, а в центре – 30 см, то средний шаг составит 0,2 м.
• По ширине помещения – ее умножают на количество шагов и прибавляют длину комнаты на повороты. Этот способ подходит только для укладки змейкой.

Обратите внимание! Оптимальной длиной трубопровода теплого водяного пола является 80-120 м – вода успевает прогреть помещение, не остывая до критической температуры, при которой упадет давление в отопительной системе. Если расчетная длина оказывается больше, лучше выполнить два примерно одинаковых тепловых контура вместо одного и подключить их к системе отопления параллельно.

Тепловой и гидравлический расчет теплого пола.

При указании площади учитывать необходимые отступы от стен.
Единицы измерения — квадратные метры. Площадь теплого пола м2

Назначение рассчитываемого помещения Назначение помещения Постоянное пребывание людейПостоянное пребывание людей (Влажное помещение)Временное пребывание людейВременное пребывание людей (Влажное помещение)Детское учреждение

Необходимая температура воздуха в рассчитываемом помещении.
Единицы измерения — градусы цельсия. Требуемая t°С воздуха в помещении °С

Температура воздуха в нижерасположенном помещении.
Если помещение отсутствует, указывать 0.
Единицы измерения — градусы цельсия. t°С воздуха в нижнем помещении °С

Шаг укладки трубы ТП.
Единицы измерения — сантиметры. Шаг трубы 1015202530см

Тип труб используемых в системе ТП, внешний диаметр и толщина стенок. Тип труб Металлопластиковые 16х1.5Металлопластиковые 16х2.0Металлопластиковые 20х2.0Металлопластиковые 26х3.0Металлопластиковые 32х3.0Металлопластиковые 40х3.5Полиэтиленовые 16х2.2Полиэтиленовые 16х2.0Полиэтиленовые 20х2.0Полиэтиленовые 25х2.3Полиэтиленовые 32х 3.0Полипропиленовые 16х1.8Полипропиленовые 16х2.7Полипропиленовые 20х1.9Полипропиленовые PPR 20х3.4Полипропиленовые 25х2.3Полипропиленовые PPR 25х4.2Полипропиленовые 32х3.0Полипропиленовые PPR 32х5.4Полипропиленовые PPR 40х6.7Полипропиленовые PPR 50х8.3Полипропиленовые PPR-FIBER 20х2.8Полипропиленовые PPR-FIBER 20х3.4Полипропиленовые PPR-FIBER 25х3.5Полипропиленовые PPR-FIBER 25х4.2Полипропиленовые PPR-FIBER 32х4.4Полипропиленовые PPR-FIBER 32х5.4Полипропиленовые PPR-FIBER 40х5.5Полипропиленовые PPR-FIBER 40х6.7Полипропиленовые PPR-FIBER 50х6.9Полипропиленовые PPR-FIBER 50х8.3Полипропиленовые PPR-ALUX 20х3.4Полипропиленовые PPR-ALUX 25х4.2Полипропиленовые PPR-ALUX 32х5.4Полипропиленовые PPR-ALUX 40х6.7Полипропиленовые PPR-ALUX 50х8.3Медные 10х1Медные 12х1Медные 15х1Медные 18х1Медные 22х1Медные 28х1Медные 35х1.5Стальные ВГП легкие 1/2″Стальные ВГП обыкновенные 1/2″Стальные ВГП усиленные 1/2″Стальные ВГП легкие 3/4″Стальные ВГП обыкновенные 3/4″Стальные ВГП усиленные 3/4″Стальные ВГП легкие 1″Стальные ВГП обыкновенные 1″Стальные ВГП усиленные 1″

Температура теплоносителя на выходе из котла в систему ТП.
Единицы измерения — градусы цельсия. Температура теплоносителя на входе°С

Температура теплоносителя на входе в котел из системы ТП. В среднем ниже на 5-10°С температуры теплоносителя на входе в систему ТП.
Единицы измерения — градусы цельсия. Температура теплоносителя на выходе°С

Длина трубы от котла до рассчитываемого помещения «туда-обратно».
Единицы измерения — метры. Длина подводящей магистрали ⇄метров

Слои НАД трубами:

↑ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплители мм

↑ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиКовролин (0.07 λ Вт/м К)Линолеум многослойный ρ1600 (0.33 λ Вт/м К)Линолеум многослойный ρ1800 (0.38 λ Вт/м К)Линолеум на тканевой основе ρ1400 (0.23 λ Вт/м К)Линолеум на тканевой основе ρ1600 (0.29 λ Вт/м К)Линолеум на тканевой основе ρ1800 (0.35 λ Вт/м К)Паркет (0.2 λ Вт/м К)Ламинат (0.3 λ Вт/м К)Плитка ПВХ (0.38 λ Вт/м К)Плитка керамическая (1 λ Вт/м К)Пробка (0.047 λ Вт/м К) мм

↥ БетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиРаствор гипсоперлитовый ρ600 (0.23 λ Вт/м К)Раствор гипсоперлитовый поризованный ρ400 (0.15 λ Вт/м К)Раствор гипсоперлитовый поризованный ρ500 (0.19 λ Вт/м К)Раствор известково-песчаный ρ1600 (0.81 λ Вт/м К)Раствор сложный (цемент+песок+известь) ρ1700 (0.87 λ Вт/м К)Раствор цементно-перлитовый ρ1000 (0.3 λ Вт/м К)Раствор цементно-перлитовый ρ800 (0.26 λ Вт/м К)Раствор цементно-песчаный ρ1800 (0.93 λ Вт/м К)Раствор цементно-шлаковый ρ1200 (0.58 λ Вт/м К)Раствор цементно-шлаковый ρ1400 (0.64 λ Вт/м К) мм

Слои ПОД трубами (начиная от трубы):

↧ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплители мм

↓ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиАрмопенобетон (0.13 λ Вт/м К)Асбест (0.08 λ Вт/м К)Асбозурит ρ600 (0.15 λ Вт/м К)Битумокерамзит (0.13 λ Вт/м К)Битумоперлит ρ400 (0.13 λ Вт/м К)Изделия перлитофосфогелиевые ρ200 (0.09 λ Вт/м К)Изделия перлитофосфогелиевые ρ300 (0.12 λ Вт/м К)Каучук вспененный Аэрофлекс ρ80 (0.054 λ Вт/м К)Каучук вспененный Кайманфлекс ST ρ80 (0.039 λ Вт/м К)Каучук вспененный Кайманфлекс ЕС ρ80 (0.039 λ Вт/м К)Каучук вспененный Кайманфлекс ЕСО ρ95 (0.041 λ Вт/м К)Куцчук вспененный Армафлекс ρ80 (0.04 λ Вт/м К)Маты алюминиево-кремниевые волокнистые Сибрал ρ300 (0.085 λ Вт/м К)Маты из супертонкого стекловолокна ρ20 (0.036 λ Вт/м К)Маты минераловатные Парок (0.042 λ Вт/м К)Маты минераловатные Роквул ρ35 (0.048 λ Вт/м К)Маты минераловатные Роквул ρ50 (0.047 λ Вт/м К)Маты минераловатные Флайдер ρ11 (0.055 λ Вт/м К)Маты минераловатные Флайдер ρ15 (0.053 λ Вт/м К)Маты минераловатные Флайдер ρ17 (0.053 λ Вт/м К)Маты минераловатные Флайдер ρ25 (0.05 λ Вт/м К)Маты стекловолоконные ρ150 (0.07 λ Вт/м К)Маты стекловолоконные ρ50 (0.064 λ Вт/м К)Опилки древесные (0.08 λ Вт/м К)Пакля ρ150 (0.07 λ Вт/м К)Пенопласт ППУ ρ80 (0.025 λ Вт/м К)Пенопласт ПХВ-1 ρ100 (0.052 λ Вт/м К)Пенопласт ПХВ-1 ρ125 (0.064 λ Вт/м К)Пенопласт ЦУСПОР ρ50 (0.025 λ Вт/м К)Пенопласт ЦУСПОР ρ70 (0.028 λ Вт/м К)Пенопласт карбамидный Мэттэмпласт (пеноизол) ρ20 (0.03 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ100 (0.076 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ40 (0.06 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ50 (0.064 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ75 (0.07 λ Вт/м К)Пенополистирол ρ100 (0.052 λ Вт/м К)Пенополистирол ρ150 (0.06 λ Вт/м К)Пенополистирол ρ40 (0.05 λ Вт/м К)Пенополистирол Пеноплекс ρ35 (0.03 λ Вт/м К)Пенополистирол Пеноплекс ρ43 (0.032 λ Вт/м К)Пенополистирол Радослав ρ18 (0.043 λ Вт/м К)Пенополистирол Радослав ρ24 (0.041 λ Вт/м К)Пенополистирол Стиродур 2500С ρ25 (0.031 λ Вт/м К)Пенополистирол Стиродур 2800С ρ28 (0.031 λ Вт/м К)Пенополистирол Стиродур 3035С ρ33 (0.031 λ Вт/м К)Пенополистирол Стиродур 4000С ρ35 (0.031 λ Вт/м К)Пенополистирол Стиродур 5000С ρ45 (0.031 λ Вт/м К)Пенополистирол Стиропор PS15 ρ15 (0.044 λ Вт/м К)Пенополистирол Стиропор PS20 ρ20 (0.042 λ Вт/м К)Пенополистирол Стиропор PS30 ρ30 (0.04 λ Вт/м К)Пенополиуретан ρ40 (0.04 λ Вт/м К)Пенополиуретан ρ60 (0.041 λ Вт/м К)Пенополиуретан ρ80 (0.05 λ Вт/м К)Пенополиуретан Изолан 101 (2) ρ70 (0.027 λ Вт/м К)Пенополиуретан Изолан 101 (3) ρ70 (0.028 λ Вт/м К)Пенополиуретан Изолан 105 (2) ρ70 (0.025 λ Вт/м К)Пенополиуретан Изолан 105 (3) ρ70 (0.027 λ Вт/м К)Пенополиуретан Изолан 123 (2) ρ75 (0.028 λ Вт/м К)Пенополиуретан Изолан 123 (3) ρ75 (0.028 λ Вт/м К)Пенополиуретан Изолан 18М ρ65 (0.026 λ Вт/м К)Пенополиуретан Изолан 210 ρ65 (0.025 λ Вт/м К)Пенополиуретан Корунд ρ70 (0.027 λ Вт/м К)Пеностекло ρ200 (0.09 λ Вт/м К)Пеностекло ρ300 (0.12 λ Вт/м К)Пеностекло ρ400 (0.14 λ Вт/м К)Перлитопластбетон ρ100 (0.05 λ Вт/м К)Перлитопластбетон ρ200 (0.06 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ125 (0.07 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ50 (0.06 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ75 (0.064 λ Вт/м К)Плиты базальтовые ТермоЛайт ρ40 (0.044 λ Вт/м К)Плиты базальтовые ТермоЛайт ρ55 (0.043 λ Вт/м К)Плиты базальтовые Термовент ρ90 (0.04 λ Вт/м К)Плиты базальтовые Термокровля ρ110 (0.04 λ Вт/м К)Плиты базальтовые Термокровля ρ160 (0.043 λ Вт/м К)Плиты базальтовые Термокровля ρ185 (0.045 λ Вт/м К)Плиты базальтовые Термокровля ρ210 (0.045 λ Вт/м К)Плиты базальтовые Термомонолит ρ130 (0.041 λ Вт/м К)Плиты базальтовые Термопол ρ150 (0.041 λ Вт/м К)Плиты базальтовые Термостена ρ70 (0.043 λ Вт/м К)Плиты базальтовые Термофасад ρ150 (0.043 λ Вт/м К)Плиты камышитовые ρ200 (0.09 λ Вт/м К)Плиты камышитовые ρ300 (0.14 λ Вт/м К)Плиты минераловатные ППЖ ρ200 (0.054 λ Вт/м К)Плиты минераловатные Роквул ρ100 (0.045 λ Вт/м К)Плиты минераловатные Роквул ρ150 (0.047 λ Вт/м К)Плиты минераловатные Роквул ρ200 (0.05 λ Вт/м К)Плиты минераловатные Флайдер ρ15 (0.055 λ Вт/м К)Плиты минераловатные Флайдер ρ17 (0.053 λ Вт/м К)Плиты минераловатные Флайдер ρ20 (0.048 λ Вт/м К)Плиты минераловатные Флайдер ρ30 (0.046 λ Вт/м К)Плиты минераловатные Флайдер ρ35 (0.046 λ Вт/м К)Плиты минераловатные Флайдер ρ45 (0.045 λ Вт/м К)Плиты минераловатные Флайдер ρ60 (0.045 λ Вт/м К)Плиты минераловатные Флайдер ρ75 (0.047 λ Вт/м К)Плиты минераловатные Флайдер ρ85 (0.05 λ Вт/м К)Плиты минераловатные на крахмальном связующем ρ125 (0.064 λ Вт/м К)Плиты минераловатные на крахмальном связующем ρ200 (0.08 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ100 (0.07 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ200 (0.08 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ300 (0.09 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ350 (0.11 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ50 (0.06 λ Вт/м К)Плиты минераловатные полужесткие ρ90 (0.045 λ Вт/м К)Плиты минераловатные полужесткие гидрофобизированные ρ100 (0.045 λ Вт/м К)Плиты минераловатные фасадные ПФ ρ180 (0.053 λ Вт/м К)Плиты стекловолоконные ρ50 (0.064 λ Вт/м К)Плиты торфяные ρ200 (0.064 λ Вт/м К)Плиты торфяные ρ300 (0.08 λ Вт/м К)Плиты торфяные Геокар ρ380 (0.072 λ Вт/м К)Плиты фибролитовые ρ300 (0.14 λ Вт/м К)Плиты фибролитовые ρ400 (0.16 λ Вт/м К)Плиты фибролитовые ρ600 (0.23 λ Вт/м К)Плиты фибролитовые ρ800 (0.3 λ Вт/м К)Полиэтилен вспененный (0.044 λ Вт/м К)Полиэтилен вспененный Пенофол ρ60 (0.04 λ Вт/м К)Пух гагчий (0.008 λ Вт/м К)Совелит ρ400 (0.087 λ Вт/м К)Шевелин (0.045 λ Вт/м К)Эковата ρ40 (0.043 λ Вт/м К)Эковата ρ50 (0.048 λ Вт/м К)Эковата ρ60 (0.052 λ Вт/м К) мм

↓ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиАсфальтобетон ρ2100 (1.05 λ Вт/м К)Бетон тяжелый ρ2400 (1.51 λ Вт/м К)Железобетон ρ2500 (1.69 λ Вт/м К)Плиты железобетонные пустотные при потоке сверху-вниз (1.11 λ Вт/м К)Плиты железобетонные пустотные при потоке снизу-вверх (1.27 λ Вт/м К)Силикатный бетон ρ1800 (1.16 λ Вт/м К) мм

Как рассчитать длину трубы для теплого пола, способы определения расходы по м2

В большинстве случаев расчет и монтаж водяного теплого пола доверяется специалистам, что объясняется сложностью процесса. Однако еще не перевелись умельцы, желающие самостоятельно создавать комфорт и уют в своем жилище. К тому же, самостоятельный монтаж теплого водяного пола способен сэкономить значительные финансовые средства.

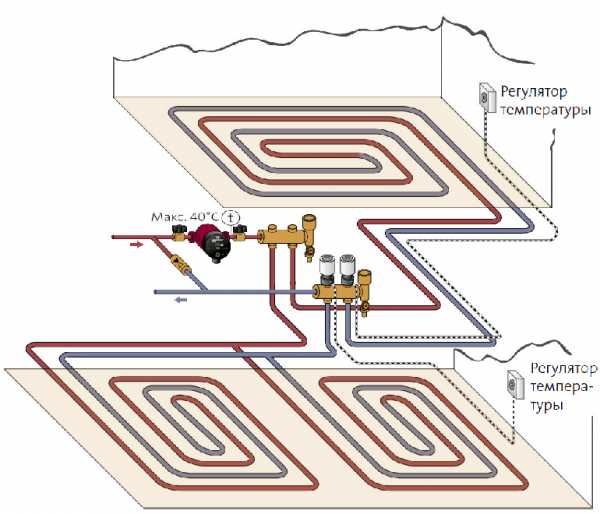

Схема подключения к котлу водяного теплого пола

Чтобы в процессе производства работ не тратить впустую деньги на лишнее оборудование, прежде всего, необходимо провести расчет расхода трубы для водяного теплого пола. А так как они имеют разный диаметр и материал изготовления, следует разобраться — как устроена система водяного теплого пола, и сколько факторов влияет на эту величину?

Выбор способа укладки контуров

Существует несколько способов укладки расходного материала:

• змейка;
• улитка.

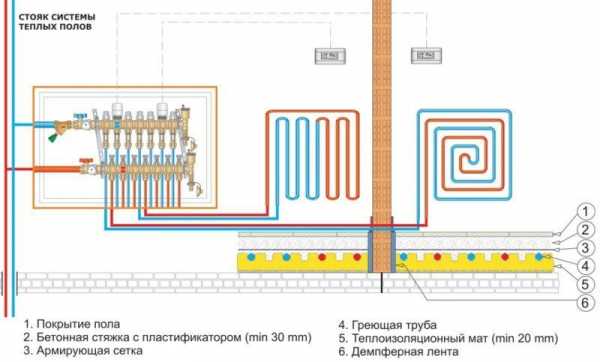

Схемы укладки водяного теплого пола

Для эффективного обогрева пола в больших помещениях, имеющих правильную прямоугольную или квадратную форму, идеальным вариантом станет укладка контура улиткой или спиралью.

Для небольших комнат или помещений, имеющих неправильную форму, оптимальным вариантом станет укладка змейкой.

Основные правила

Трубы металлопластиковые HENCO хорошо послужат для вашего пола

К трубам, применяемым при монтаже систем водяного обогрева, предъявляются особые требования. В первую очередь они должны отличаться долговечностью, а их материал не должен подвергаться коррозии и разрушению при перепадах температур и давления. Кроме этого они должны быть устойчивыми к воздействию химикатов и микроорганизмов. Срок их службы должен составлять не менее 50 лет.

Каждый контур системы водяного теплого пола должен состоять из единого отрезка, так как в местах соединений возможно образование протечек. По этой причине весь расходный материал должен быть герметичным. Образовываться течи могут и в местах изгибов, что свойственно материалам с низкой эластичностью. Всем этим требованиям соответствуют трубы из следующих материалов:

• металлопластика;
• сшитого полиэтилена;
• меди;
• полипропилена;
• стали.

Труба для теплого пола

В соответствии с нормами, предъявляемыми к теплым полам, при их монтаже запрещается использовать чугун. Самыми лучшими считаются медь и сталь, однако они непопулярны ввиду высокой стоимости. Полипропилен так же непопулярен, как и медь. Однако его непопулярность обусловлена не высокой стоимостью, а большим радиусом изгиба, позволяющим укладывать трубы с минимальным шагом в 32 см, чего в большинстве случаев бывает недостаточно.

Оборудования для тёплого водяного пола

Поэтому самыми популярными на сегодняшний день являются металлопластик и сшитый полиэтилен. Причем последний обладает более высокими характеристиками. Единственным недостатком сшитого полиэтилена является плохая эластичность: такие трубы в процессе монтажа должны жестко фиксироваться на арматурной сетке. При несоблюдении этого требования в процессе эксплуатации они могут разогнуться.

Выбор шага укладки

Чтобы в процессе эксплуатации водяного теплого пола человек не ощущал дискомфорта, связанного с перепадами температур, следует произвести правильный расчет шага укладки.

Технология укладки водяного теплого пола

Минимальное расстояние между витками системы может составлять 10 см, а максимальное – 30 см. Как правило, минимальный показатель используется при укладке трубы вдоль краевых зон, то есть возле стен, соприкасающихся с улицей. Дальше эта величина увеличивается с разностью в 5 см: двигаясь от края помещения вглубь, расстояние между витками составляет 15 см, 20 или 25 см, но не больше 30 см.

• Расстояние между витками системы, равное 20-30 см, применяют для промышленных помещений и складов.
• Шаг, равный 10-20 см, используют в жилых помещениях. Однако для большинства российских регионов оптимальной считается величина в 15 см.

Расстояние между витками системы водяного тёплого пола

Если не придерживаться рекомендованных параметров, человеческая ступня начнет ощущать температурный перепад.

На выбор расстояния между витками оказывает влияние и способ укладки контура. К примеру, если применяется укладка змейкой, соблюдать минимальное расстояние в 10 см вряд ли получится, так как велика вероятность образования изломов. А способ укладки улиткой позволяет соблюдать любое расстояние, так как в этом случае радиус изгиба трубы составляет 90°.

Длина трубы для теплого пола

Как рассчитать расход трубы

Чтобы определить, сколько расходного материала потребуется для организации системы обогрева в каждом отдельном помещении, необходимо произвести расчет по следующей формуле:

L=S/N*1,1, что означает следующее:

• L обозначает длину трубы;
• S – это показатель, определяющий площадь комнаты;
• N – это расстояние между петлями системы;
• 1,1 – это коэффициент, равный 10%, и обозначающий дополнительный расход трубы на повороты.

Рекомендуемые значения расхода теплоносителя и соответствующие скорости в трубах

Так как оба конца контура подключаются к коллектору, располагаемому на стене, в расчет должна включаться и длина подводящего участка – отрезка, идущего от коллектора до разводки водяного теплого пола.

Расчет полезной площади помещения следует производить, придерживаясь определенных правил:

• Если в комнате планируется установить массивную мебель, то под нее трубу укладывать не нужно. В противном случае не получится рассчитать оптимальный расход энергопотребления. К тому же обогрев не лучшим образом скажется и на самой мебели.
• Расстояние от контура до стен и межкомнатных перегородок должно составлять 30 см.

Монтаж водяного теплого пола

После того, как удалось рассчитать полезную площадь, можно производить основной расчет, учтя и остальные требования. Чтобы понять, сколько требуется материала, можно воспользоваться наглядным примером, в качестве которого рассматривается помещение с полезной площадью 18 м², длиной подводящего участка 5 м (если учитывать, что к нему будут подключены оба конца, то получится 10 м), а также шагом укладки, равном 15 см или 0,15 м.

Итого: 18/0,15*1,1+10=142 м.

Увеличение расстояния между петлями приводит к сокращению количества расходного материала в процессе монтажа водяного теплого пола. В целом расчет этого показателя производится согласно плану, который составляется на первоначальном этапе работ.

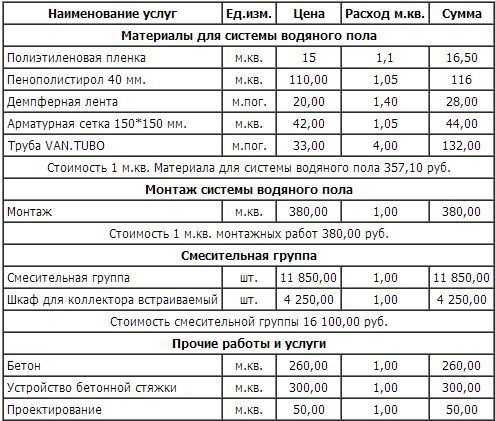

Расчет стоимости теплого пола

Расход трубы на 1 м² рассчитывается, исходя из расстояния между петлями.

• При расстоянии, равном 10 см, этот параметр составит 10 м п.;
• Если этот показатель увеличивается до 15 см, количество расходного материала уменьшается до 6,7 м п.;
• 20 см – 5 м п.;
• 25 см – 4 м п.;
• При максимальном расстоянии в 30 см – 3,4 м п.

Определение длины контура

Для начала следует определиться, что такое контур теплого пола. Это определение относится к трубе, по которой осуществляется движение одного теплового потока. На расчет его длины оказывают влияние следующие параметры:

• материал, применяемый при изготовлении трубы;
• диаметр трубы.

Рекомендуемый диаметр может иметь следующие параметры:

Расчёт длины для водяного теплого пола

Не рекомендуется использовать материал с меньшим или большим диаметром, так как уменьшение или увеличение сечения оказывает негативное влияние на эффективность нагрева и работу системы в целом. Расчет длины контура надо производить с учетом следующих рекомендаций:

Особенности установки водяного теплого пола в деревянном доме

• Наиболее распространенный диаметр сечения металлопластика равен 16 и 20 мм. В первом случае максимальная длина контура составляет 100 метров. Однако оптимальной длиной считается 80 метров. Во втором случае эта величина может составлять от 120 до 125 метров.
• Самым распространенным диаметром для сшитого полиэтилена является 18 мм. При этом длина контура может достигать 120 метров. Однако оптимальная рекомендуемая длина ограничивается 80-100 метрами.

Как подсчитать количество контуров

Учитывая предъявляемые требования, укладка одного контура теплого пола возможна лишь в небольшом помещении. Если же площадь комнаты больше, ее надо поделить на несколько участков, придерживаясь соотношения 1:2. То есть ширина участка должна быть в два раза меньше длины. Произвести расчет количества участков в помещении можно, воспользовавшись следующими данными;

• при шаге 15 см площадь участка должна составлять не больше 12 м²;
• при шаге 20 см – не больше 16 м²;
• при шаге 25 см рекомендуемая площадь участка составляет не больше 20 м²;
• при шаге 30 см – не больше 24 м².

Таблица теплопотребление водяного теплого пола

Если длина подводящего участка составляет больше 15 м, то к этим значениям рекомендуется прибавить еще 2 м².

На какой высоте монтируется коллектор

Коллектор для водяного теплого пола

Как уже говорилось выше, количество расходного материала увеличивается на длину отводящего участка, то есть отрезка, идущего от пола до коллектора, который размещается на стене, в непосредственной близости к полу. Однако при его размещении надо рассчитать высоту чистового пола, включающего будущую стяжку и финишную отделку. В целом, чем меньше длина отрезка, тем он жестче.

Оптимальной длиной отводящего участка от поверхности чистового пола является высота 20-25 см. Однако если это каким-то образом отражается на дизайнерском оформлении помещения, то коллекторный шкаф можно размещать с учетом возможности его беспрепятственного открытия.

Видео: Труба для теплого пола

Калькулятор расчета длины трубы для теплого пола

В устройстве водяного и кабельного электрического теплого пола важно не только правильно выбрать трубу или кабель, но и правильно его разложить. Это не такая простая задача, как кажется на первый взгляд. Пусть базовых схем всего две, но существует очень много вариантов и комбинаций. Схема укладки теплого пола во многом влияет на комфортность проживания.

Базовые схемы укладки теплого пола

Строго говоря, схем две: «змейка» и «улитка». «Змейка» требует меньшей длины кабеля или трубы, проще в реализации. Но присутствует много крутых поворотов, и явно проявляется недостаток водяного пола: на входе температура теплоносителя гораздо выше, чем на выходе. Схема укладки «улитка» имеет более ровную температурную картину, но сложнее в реализации. На ее устройство на той же площади требуется большая длина нагревательного элемента (примерно на 20%).

Схемы «змейка» и «улитка». Их температурная характеристика

Теперь о том, в каком случае лучше применять каждую из них.

Как уложить кабель теплого пола, определение шага

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

Шаг укладки — это расстояние между трубами теплого пола или витками нагревательного кабеля. Он может быть одинаковым, на всей схеме. Иногда в тех зонах, где требуется большее количество тепла (вдоль наружных стен, например) шаг укладки сознательно делают меньше.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см. Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее. Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см. А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

Основные схемы укладки «змейка» и некоторые варианты греющего кабеля

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

• Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.
• Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «Как рассчитать количество секций радиаторов для дома и квартиры». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
• Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
• Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Длину кабеля для теплого пола берите не «впритык» а с запасом в 10-15% — на потери на поворотах.

Как уложить трубу теплого пола

Теперь о том, как лучше укладывать трубы водяного пола. Несмотря на то, что «змейка» дает неравномерный нагрев, в небольших помещениях используют именно эту схему. И даже используют этот недостаток для большей комфортности: укладывают трубы так, чтобы самый горячий теплоноситель тек вдоль наружных стен. Такое же решение будет неплохим вариантом и в самом холодном месте некоторых помещений, например в прихожей, в районе входной двери.

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Также добиться более значительного нагрева зон вдоль наружных стен можно уменьшив шаг укладки труб в этих зонах. Иногда могут потребоваться сразу две меры: и более горячие трубы заводить и шаг делать меньше.

Но тепловую картинку «змейки» можно сделать более ровной, если использовать двойную укладку. Это когда виток от входа чередуется с витком «обратки» (в данном случае обратным трубопроводом считается тот, который идет от середины контура к котлу).

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Улитка лучше «ложится» в больших помещениях, габариты которых близки к квадрату. Тогда — никаких проблем. Шаг укладки труб обычно — 20 см, но снова-таки все зависит от того, какую роль играет эта система. Для основного отопления требуется серьезный тепловой расчет, так как и трубы бывают разные и теплоносители, под них считаются насосы и все остальные составляющие, в том числе, количество и длина контуров, шаг укладки.

Как легко нарисовать «улитку» смотрите в видео.

При наличии нескольких контуров желательно чтобы их длина была одинаковой. Так легче выравнивать температуру теплоносителя в них и делать одинаковой теплоотдачу. Естественно, и схема укладки водяного теплого пола тоже должна быть в одном помещении одинаковой. В этом видео-сюжете более подробно объяснены правила подключения и выбора схем для водяного пола.

Улитка программа теплый пол. Укладка тёплого пола — улиткой или змейкой

Тёплый пол – это в настоящее время очень популярный способ отопления, который может использоваться в квартирах и частных домах, а также в производственных помещениях.

При монтаже подобной отопительной системы важной задачей является не только выбор труб или кабелей, но и выбор правильного расположения конструкции. Работа это простая, как можно подумать вначале. Конечно, основные схемы представлены только двумя разновидностями: улитка и змейка. Однако существует их множество комбинаций.

Расположение отопительной системы влияет на комфорт и уют в доме, поэтому этому вопросу стоит уделить особое внимание.

Укладка тёплого пола

Вариант укладки — улитка

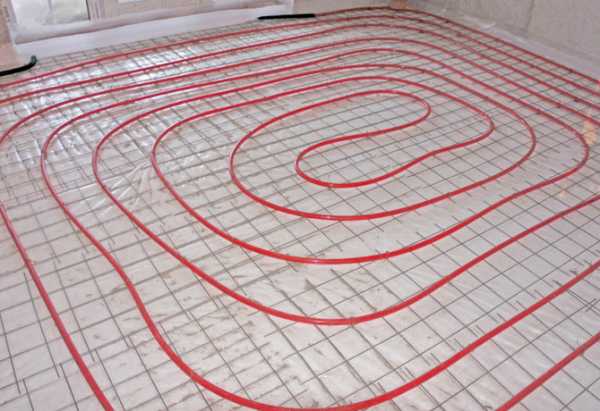

Тёплый пол улитка (или же спираль) – это довольно популярный, экономичный и эффективный способ укладки с точки зрения передачи энергии.

При таком варианте укладку начинают с периметра помещения, с краёв, и постепенно переходят к центру, сокращая при этом радиус, а затем в другую сторону.

Основное достоинство системы «улитка» в том, что теплоноситель распределяется по трубам или кабелям равномерно, потери тепла нивелируются, предотвращается образование в полу тепловых ям.

Можно выделить и следующий плюс данной системы – длина шага. Укладка тёплого пола улиткой возможна с шагом от 10 мм и выше.

Вариант укладки тёплого пола Улитка

Улитка – это работающий и надёжный способ монтажа. Чередование горячих и остывших труб позволяет сделать обогрев равномерным по всей комнате.

Можно ли укладывать тёплый пол змейкой

При укладке змейкой наблюдаются наибольшие потери тепла из-за того, что подача нагретой воды происходит только с одной стороны и теряет всю энергию, когда доходит до конца схемы.

Можно наблюдать горячий пол в одном конце помещения и плавное снижение температуры по мере удаления от смесительного узла теплоносителя .

Ещё один недостаток укладки методом змейки в трудности укладки:

• во-первых, монтаж требует хорошего опыта и соответствующих знаний;
• во-вторых, в случае укладки водяного контура трубы гнутся только на 180 градусов. Из-за этого делают шаг в 200 мм (в то время как шаг у улитки начинается от 10 мм). Конечно, можно сделать кольца на концах петли и избежать больших вложений, но это очень сложный процесс.

Перепад температур в такой системе можно уменьшить, если выполнить двойную змейку (ещё называют «меандром»). Но это не решит вопрос сложности монтажа контура водяного пола.

Варианты укладки тёплого пола — змейка и двойная змейка

Лучшим вариантом будет комбинация змейки с другим способом укладки. Таким образом, распределение энергии можно сделать более равномерным и разница температур будет не так заметна.

Комбинированный способ

Комбинированный способ укладки – это смешение или дублирование разных схем, к примеру, это может быть пара витков улитки и несколько змеек, идущих друг за другом. Если помещение спланировано хорошо, то можно смешивать принципы укладки в зависимости от вашего желания. К примеру, вы хотите, чтобы пол был более горячим в центре помещения, тогда сделайте там улитку, а при входе, где тепло не особо требуется, можно использовать змейку.

Также можно комбинировать между собой и виды тёплого пола: электрического и водяного. Это очень удобно, если летом настали холодные дни, а запускать систему центрального отопления не планируется.

Схема укладки тёплого пола поможет вам. Нарисуйте её в самом начале, перед самой укладкой контура, тогда монтаж будет произвести намного проще.

Нормы и правила по укладке

При монтаже любого вида тёплого пола главное правило: не спешить и с точностью следовать инструкции. Тогда у вас всё обязательно получится качественно, и срок эксплуатации отопительной системы будет продолжительным.

Проведите необходимые для укладки расчёты, это требуе
