Необходимые материалы и оборудование для водяного теплого пола

Прежде чем приступать к монтажу системы отопления, необходимо определиться с комплектующими, которые будут использоваться при установки и эксплуатации. Водяные теплые полы тому не исключение. На первый взгляд список комплектующих понятен и прост, но по факту всплывают множество мелочей, которые тоже стоит учитывать. В этой статье разберем необходимые материалы и оборудование для водяного теплого пола, которые потребуются при монтаже.

Материалы для водяного теплого пола

Полиэтилен

Не обязателен к использованию. В качестве гидроизоляции полиэтилен монтируют на бетонное основание. В качестве пароизоляции поверх утеплителя после его укладки.

Если дом большой, советуем покупать полиэтилен на вес, а не по метражу. Так выходит значительно дешевле. Толщина, цвет и прочее не имеет значение. Чем толще, тем меньше вероятность его порвать.

Демпферная лента

Этот материал для водяного теплого пола используется для компенсации теплового расширения стяжки. Стяжка, как и любой материал, имеет свойство расширяться при увеличении температуры. Если стяжка будет плотно прилегать к стене, то расширятся ей будет некуда и она может начать трескаться, либо «вздуваться». Демпферная лента является в этом случае спасителем. Монтаж осуществляется по периметру стены в тех местах, где будет монтироваться водяной теплый пол.

Бывает заводского изготовления. Так же можно изготовить самому. В качестве демпферной ленты используется обычный вспененный полиэтилен. Если заводской в продаже у Вас нет, покупаете рулоны утеплителя на базе вспененного полиэтилена. Складываете вдвое и нарезаете рулонами по 15 см. Далее крепите ленту по периметру стены и приступаете к укладке утеплителя.

Утеплитель

Следующий материал для водяного теплого пола, который Вам нужно обязательно использовать – это утеплитель. В качестве утеплителя выступает пенополистирол плотностью 30-35 кг/куб. Толщину желательно просчитывать при помощи проекта системы отопления. Для ориентира можно взять цифры 5-8 см для первого этажа и 5-3 см. для последующих этажей.

Утеплитель укладываете по всей площади пола и сверху для дополнительной пароизоляции можно уложить полиэтилен.

Никаких фольгоизолов, изолинов и прочего! Ни в коем случае не используете эти материалы в качестве основного утеплителя. Рискуете попасть на перерасходы по отоплению или еще хуже того – неработающими теплыми полами.

Крепления для трубы

Следующие необходимые материалы для водяного теплого пола – это крепления для трубы. Крепить можно несколькими способами:

1. Армирующая стека. Самый бюджетный вариант крепления. Стелите ее поверх утеплителя. При необходимости крепите к утеплителю, а саму трубу крепите уже на сетку мак. Выбирать сетку следует с толщиной прутка 4 мм и шагом ячейки 10 см.
2. Крепежные скобы. Стоят в среднем 3-5 рублей за штуку. Используется в среднем 14 скоб на метр квадратный. Для скоб нужен свой степлер (такер). Его можно взять отдельно в аренду или приобрести для себя.
3. Крепежные ленты. Редко используемый вариант. Ленты стелются по площади пола на утеплитель, а далее на ленту крепится труба.

Труба для теплого пола

Материал для водяного теплого пола, без которого невозможны теплые полы. В монтаже используются два популярных вида труб:

• Металлопластиковые. Основное преимущество – держат угол и имеют минимальное линейное расширение.
• Трубы из сшитого полиэтилена. Бывают нескольких видов: Pex-A, Pex-B, Pex-C, PE-RT. Самые дешевые и менее долговечные – PE-RT трубы. Pex трубы отличаются методом сшивки и по своим свойствам плюс-минус одинаковые. По теплоотдаче сшитый полиэтилен на долю процента лучше отдает тепло.

Для установки теплого пола следует использовать трубу диаметром 16 мм. 20 мм будет излишком и в частном строительстве его нет смысла использовать. Обязательно уточняйте наличие кислородного барьера в трубах.

Биндера, зонтики, шпильки и тд.

Про эту мелочь многие постоянно забывают. Хотя она тоже накладывает свои затраты. Биндерами обычно крепят трубу на сетку мак. Зонтиками крепят демпферную ленту к стене, полистирол к полу, сетку мак к полистиролу. Перед монтажом уточните, какие дополнительные материалы для водяного теплого пола потребуются в Вашем случае.

Оборудование для водяного теплого пола

Коллектор теплого пола

Обязательное оборудование для водяного теплого пола. Является «сердцем» системы и отвечает за распределение теплоносителя по контурам теплого пола. Обычно используются коллекторы с расходомерами и гнездами под сервопривод. В случае наличия балансировки используются так же коллекторы с преднастройками.

Сервоприводы

Это оборудование для водяного теплого пола служит как регулятор подачи теплоносителя в контуры теплого пола. Сервопривод связывается с комнатным термостатом которые дает сигнал на открытие и закрытие подачи теплоносители. Тем самым регулируется температура помещения в доме.

Смесительный узел

Это оборудование для водяного теплого пола служит для подмешивания горячего теплоносителя с остывшим, чтобы довести температуру теплого пола до нужной. Многие котлы рассчитаны на высокую температуру работу, а теплый пол низкотемпературная система. При отсутствии смесительного модуля возможен «перегрев» теплых полов.

Можно так же было включить в эту статью котлы, насосы, арматуру и другое. Но это все больше относится к котельному оборудованию. Поэтому про это Вы можете почитать отдельно на нашем сайте.

Какие конкретно применять трубы для теплого водяного пола:

Современные новшества строительного рынка разрешают делать квартиры либо дома существенно комфортнее. И особенно тут выделяются водяные системы теплых полов, каковые планируют из разных материалов. И, в большинстве случаев, в таком деле самые сложные моменты для неопытного человека – это расчет трубы для теплого водяного пола и выбор ее типа.

В данной статье мы разберемся в данных вопросах, а помимо этого рассмотрим кратко, как такие конструкции монтируются своими руками.

Начнем с самого ответственного момента.

Виды труб

Для удобства, характеристики и виды труб представлены в сравнительной таблице:

Тип изделия	Изюминки

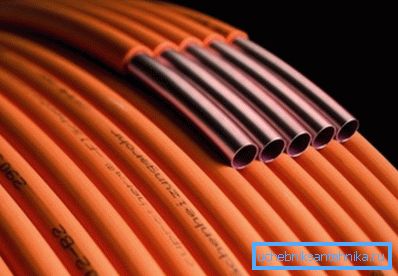

1. Бронзовые.	В принципе, это хороший материал, потому, что медь помогает долго, не ржавеет и владеет хорошей прочностью. В случае механической нагрузки магистраль скорее погнется, чем в ней появятся дырки либо трещины. В Европе это наиболее популярный вид материала для изготовления аналогичных конструкций. Но самое серьёзное преимущество меди – это хороший уровень теплопроводности. А это указывает, что ваши полы будут прогреваться максимально быстро. Что же касается недостатков, то в этом случае он, пожалуй, один – это высокая цена бронзовых «автострад».
2. Металлопластиковые.	Хороший вариант для среднего бюджета. Изделие являются магистраль из нескольких слоев – сверху пластик, а в алюминий (данный металл, кстати, при нагреве мало расширяется). Такая структура разрешает теплому полу быть достаточно прочным и не «обрастать» изнутри разными наростами.
3. Полипропиленовые.	Такие водяные трубы для теплых полов употребляются редко, по причине того, что гнутся не отлично. Помимо этого потому, что в их структуре отсутствует металл, то и теплообменные процессы тут не через чур стремительные. Другими словами, попросту говоря, система нагрева из полипропилена будет не через чур действенной.
4. Изделия из сшитого полипропилена (PEX-трубы).	Отличаются низкой ценой, хорошим уровнем теплопроводности и продолжительным сроком работы. К недостаткам возможно отнести тот факт, что полипропилен тяжеловато монтировать, по причине того, что если не будет мгновенной твёрдой фиксации, то он сходу разогнется.

Итак, в случае если сказать о том, какие конкретно трубы применять для теплого водяного пола, то получается, что «золотая середина» между качеством и ценой – это металлопластиковые изделия.

Да и к тому же металлопластик укладывать достаточно легко – линии гибкие, прочные. Как такие бухты раскатаешь – так они и будут лежать, безо всяких обратных разгибаний.

Обратите внимание на то, что, не обращая внимания на наличие металла в структуре изделий, их все равно необходимо максимально беречь при заливке пола либо его бурении перфоратором. Жёсткие частицы жидкого бетона смогут повредить металлопластик так, что в нем появятся трещины, а сверло так и вовсе нормально пройдет через алюминий.

Исходя из этого заливая стяжку, старайтесь не наступать на «автострады», а вдруг планируется сверление пола, то запомните размещение линий системы обогрева.

Мы приблизительно определились с тем, какие конкретно трубы лучше для теплого водяного пола применять при среднем бюджете.

Давайте сейчас рассмотрим, как вычислить необходимый метраж системы.

Замысел размещения магистрали и расчет метража

В действительности составление замысла — процесс несложный.

Тут нужно функционировать приблизительно так:

1. Составляем замысел помещения в масштабе, на котором отмечаем места, где будет стоять мебель. Там где она будет размешаться – систему протягивать не требуется, по причине того, что никакого смысла в обогреве, к примеру, шкафа – нет, согласитесь.
2. Чертим схему размещения конструкции. оптимальнее спланировать ее так – от точки подачи тёплой воды протягивается (как бы спиралью) автострада в центр комнаты. И после этого от центра линии отходят к точке слива. Такое размещение дает более действенный и равномерный обогрев комнаты.
3. Отталкиваясь от сделанного рисунка, высчитываем необходимый метраж металлопластиковой бухты.

Обратите внимание на то, что очень не рекомендуется делать «автостраду» от контура больше, чем 60 метров. В случае если система будет иметь таковой метраж, то тёплая вода будет остывать достаточно быстро, а это скажется на эффективности обогрева.

Что же касается параметров, то как правило оптимально подходят изделия, диаметр которых варьируется от 15 до 20 мм. Как видите, расчет трубы водяного теплого пола – это вправду достаточно стремительное и несложное дело.

А вот со сборкой все не так – нюансы. Разберемся во всем на наглядном примере.

Монтаж теплого пола

Итак, в качестве наглядного примера мы возьмем организацию системы из металлопластика с раскладкой по принципу спирали. Обогрев будет делаться в квартире многоэтажного дома, поскольку это самый сложный случай из-за необходимости утеплять перекрытие (определите тут, что такое компрессионные фитинги для труб ПНД).

Приступим к монтажу.

Подготовительные работы

На этом этапе направляться функционировать по таковой схеме:

1. Очищаем плоскость пола от мусора и посторонних предметов.
2. Заливаем черновую стяжку из керамзитобетона.

1. По окончании того как бетон высохнет, крепим сверху него страницы пенополистирола (пенопласт также подходит, лишь он пригодится плотный, а это значит, что неспециализированная толщина пола будет больше в итоге). Страницы несложнее всего крепить на особые дюбеля с широкой шляпкой.

1. Сверху утеплителя расстилаем фольгированную пленку. В случае если этого не сделать, то система будет прогревать не только финишный слой пола, но и перекрытие. Другими словами, попросту говоря необходимая вам площадь будет прогреваться значительно медленнее.

На этом подготовка закончена. Приступаем к следующему шагу.

Укладка труб

Тут все выполняется в таковой последовательности:

1. Берем бухту с металлопластиком, один конец трубы оставляем около точки подачи тёплой воды и начинаем разматывать автостраду, укладывая ее на полу по спирали, продвигаясь вовнутрь, как бы к центру комнаты. Наряду с этим старайтесь укладывать все так, дабы расстояние между параллельными линиями было около 15-20 см.

1. В то время, когда дойдете до центра, сделайте как бы разворот и возвратитесь по тому же принципу спирали до точки отвода остывшей воды.

1. Зафиксируйте трубы к полу посредством крепежей и дюбелей.

1. Подсоедините концы «автострады» к водопроводной системе.

Запустите воду в трубы (в случае если давление не сильный, то вероятно потребуется установить дополнительный насос). В случае если нет протечек, то возможно заливать финишную стяжку.

Обратите внимание лишь на то, что в то время, когда мы разглядывали вопрос, какие конкретно трубы выбрать для водяного теплого пола, то там имелся один ответственный нюанс касательно металлопластика – при нагреве такие изделия мало увеличиваются. Как раз исходя из этого необходимо организовать все так, дабы при застывании стяжки в линиях системы в первые часов 5-6 была тёплая вода.

В случае если ее не будет, то ЦПС застынет всецело, и позже трубе как бы некуда будет расширяться.

Сейчас подведем итоги обзора.

Вывод

Мы с вами разобрались в том, какие конкретно трубы выбрать для теплого водяного пола и из-за чего. Рассмотрели и все потенциальные варианты в сравнительной таблице, и была приведена четкая инструкция схемы монтажа и правила расчета материала (см.кроме этого статью «Трубы и фитинги из сшитого полиэтилена: характеристики и особенности монтажа»).

Сохраняем надежду, что вы воспользуетесь взятой информацией на практике. А вдруг хочется определить больше нужных сведений, то для вас имеется еще и дополнительное видео в данной статье – просмотрите его.
