Детали и узлы отопителя
Электрооборудование. Отопление и кондиционирование. Фольксваген Тигуан 1

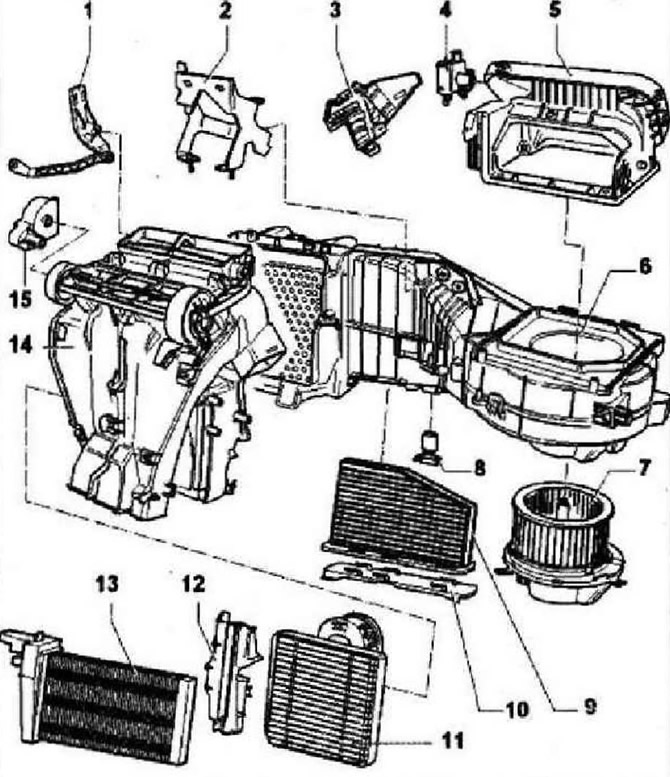

Отопитель

Инструкция: Проверка: с помощью тестера -VAS 5051В- (или последующей модели)

• 1 — Привод заслонки регулирования температуры
• 2 — Кронштейн
• 3 — Кожух
• 4 — Исполнительный электродвигатель заслонок приточной вентиляции и рециркуляции воздуха -V154-
• 5 — Корпус воздухозаборника с заслонкой рециркуляции
• 6 — Отопитель
• 7 — Приточный вентилятор -V2-
• 8 — Балластное сопротивление приточного вентилятора с защитой от перегрева -N24-
• 9 — Салонный фильтр
• 10 — Крышка для салонного фильтра
• 11 — Теплообменник
• 12 — Кожух теплообменника
• 13 — Нагревательный элемент дополнительного воздушного отопителя -Z35-. В данном случае установлен нагревательный элемент дополнительного воздушного отопителя -Z35- с тремя ступенями нагрева, управляемый через реле от блока управления двигателя, устанавливается только на автомобилях с дизельными двигателями, не оснащенных дополнительным отопителем
• 14 — Корпус распределителя воздуха
• 15 — Привод воздушных заслонок

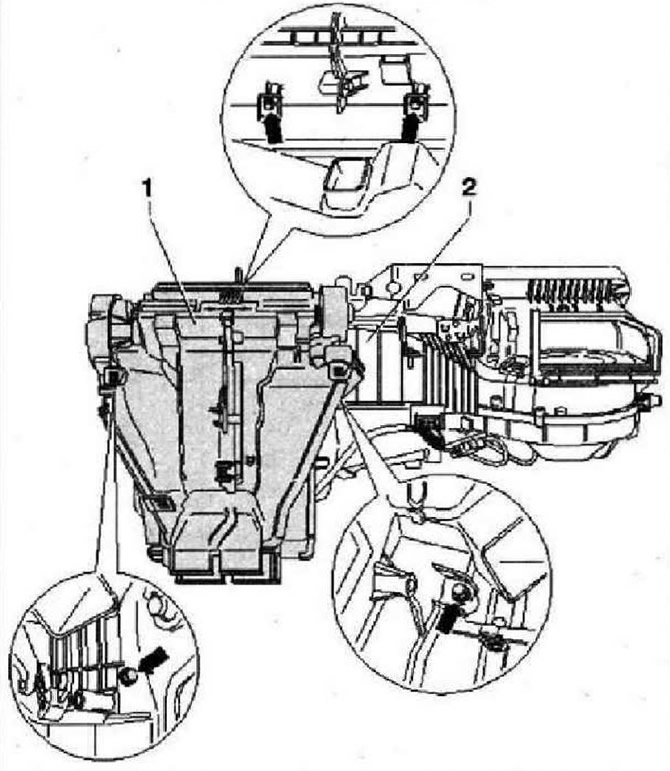

Снятие и установка корпуса распределителя воздуха

Снять отопитель. Отсоединить от корпуса распределителя все электрические разъемы. Снять теплообменник вместе со шлангами для охлаждающей жидкости. Выкрутить винты -стрелка- (1,4 Нм). Отсоединить корпус распределителя воздуха -1- от отопителя -2-.

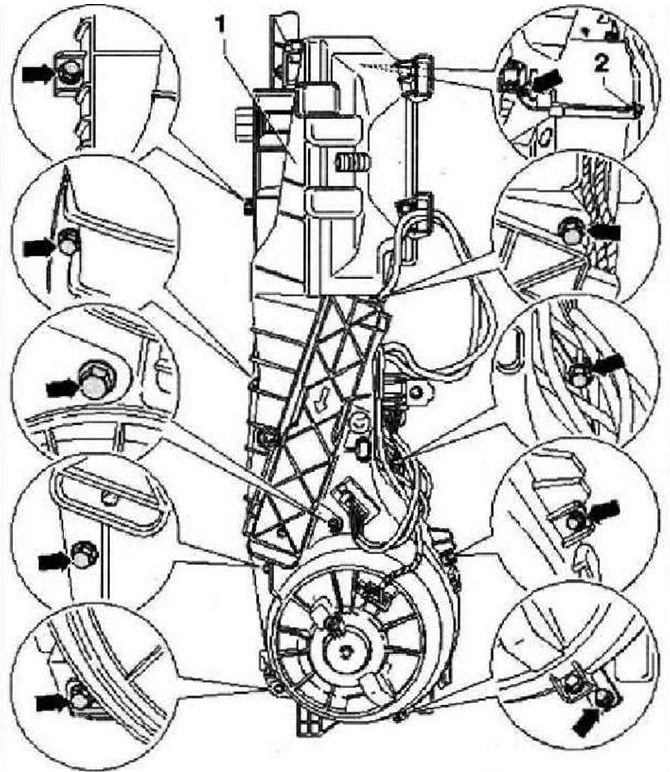

Разборка и сборка отопителя

Снять отопитель. Снять корпус распределителя воздуха. Снять зажим -2- и выкрутить из отопителя болты -стрелка-. Разделить отопитель на части.

Детали и узлы отопителя климатической установки, Climatronic для Volkswagen Tiguan 2010

Исполнительный электродвигатель передней заслонки распределения воздуха — V426-

— проверка: Тестер

— снятие и установка

— замена: с помощью Тестер запустить базовую установку

Исполнительный электродвигатель левой заслонки регулирования температуры — V158-

— проверка: Тестер

— снятие и установка

— замена: с помощью Тестер запустить базовую установку

Исполнительный электродвигатель заслонки оттаивателя — V107-

— проверка: Тестер

— снятие и установка

— замена: с помощью Тестер запустить базовую установку

Читайте также:  Конвектор rca to hdmi

Кронштейн

Болты

— для отделения корпуса распределителя воздуха от корпуса испарителя эти винты нужно выкрутить

— 4 шт.

Исполнительный электродвигатель заслонок приточной вентиляции/рециркуляции/воздухозаборника — V425- с потенциометром исполнительного электродвигателя заслонок приточной вентиляции/рециркуляции/воздухозаборника — G644- с июня 2007 г.

— проверка: Тестер

— снятие и установка

— замена: с помощью Тестер запустить базовую установку

Указание
до декабря 2003 г. Исполнительный электродвигатель заслонок приточной вентиляции и рециркуляции воздуха — V154-

с января 2004 г. до мая 2007 г. Исполнительный электродвигатель заслонки рециркуляции воздуха — V113-

Корпус воздухозаборника

— с заслонками для приточной вентиляции и рециркуляции

— с заслонкой воздухозаборника (Climatronic)

Корпус испарителя, верхняя часть

— разборка и сборка корпуса испарителя

Корпус испарителя, нижняя часть

— разборка и сборка корпуса испарителя

Испаритель

— снятие и установка

Датчик температуры воздуха на выходе испарителя — G263- или датчик температуры испарителя — G308-

— проверка: Тестер

— снятие и установка

Штуцер для подключения охлаждаемого отсека вещевого ящика

— монтажное положение штуцера охлаждаемого отсека вещевого ящика

Шланг охлаждения вещевого ящика

Приточный вентилятор — V2- с блоком управления приточного вентилятора — J126-

— проверка: Тестер

— снятие и установка приточного вентилятора — V2-

— снятие и установка блока управления приточного вентилятора — J126-

салонный фильтр

— с активированным углём

— снятие и установка

Крышка

— салонного фильтра

Теплообменник

— снятие и установка

Исполнительный электродвигатель правой заслонки регулирования температуры — V159-

— проверка: Тестер

— снятие и установка

— замена: с помощью Тестер запустить базовую установку

Нагревательный элемент дополнительного воздушного отопителя — Z35-

— устанавливается только на автомобилях с дизельными двигателями, не имеющих дополнительного отопителя

— проверка: с помощью Тестер – Отопление, вентиляция, климатическая установка; Самодиагностируемые системы; Дополнительный отопитель; Детали электрооборудования.

— снятие и установка

Кожух теплообменника

Распределительный короб

Монтажное положение штуцера охлаждаемого отсека вещевого ящика для Volkswagen Tiguan 2010

1. Соединительный патрубок
2. Клапан

Отопитель Volkswagen Tiguan с 2007 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
климат контроль Volkswagen Tiguan , система вентиляции Volkswagen Tiguan , система кондиционирования Volkswagen Tiguan , система отопления Volkswagen Tiguan

Отопитель

1. Передняя панель**.
2. Центральный дефлектор.
3. Дефлектор для переднего пассажира.
4. Блок поворотных регуляторов отопителя и приточной вентиляции.
5. Исполнительный электродвигатель заслонок приточной вентиляции/рециркуляции -V154-.
6. Правый воздуховод пространства для ног.
7. Приточный вентилятор -V2-.
8. Балластное сопротивление приточного вентилятора с защитой от перегрева -N24-.
9. Термозащитный экран.
10. Заглушки (только у автомобилей, не оснащенных воздуховодом для центрального дефлектора).
11. Воздуховод. Для его снятия необходимо демонтировать центральную консоль.
12. Салонный фильтр с абсорбером из активированного угля.
13. Штуцер воздуховода центральной консоли. Для его снятия необходимо демонтировать центральную консоль.
14. Решетки дефлекторов (в зависимости от комплектации автомобиля).
15. Воздуховод к пространству для ног задних пассажиров, правый.
16. Воздуховод к пространству для ног задних пассажиров, левый.
17. Винт (8 шт.).
18. Адаптер для поворотных регуляторов.
19. Теплообменник (после замены теплообменника необходимо полностью заменить охлаждающую жидкость).
20. Воздуховод для пространства для ног, левый.
21. Трос привода заслонки регулирования температуры.
22. Гибкий вал.
23. Модуль отопителя.

Примечание
Перед снятием узлов, помеченных ** отключить аккумуляторную батарею

1. Привод заслонки регулирования температуры.
2. Кронштейн.
3. Кожух.
4. Исполнительный электродвигатель заслонок приточной вентиляции и рециркуляции воздуха -V154-.
5. Корпус воздухозаборника с заслонкой рециркуляции.
6. Отопитель.
7. Приточный вентилятор -V2-.
8. Балластное сопротивление приточного вентилятора с защитой от перегрева -N24-.
9. Салонный фильтр.
10. Крышка салонного фильтра.
11. Теплообменник.
12. Кожух теплообменника.
13. Нагревательный элемент дополнительного воздушного отопителя -Z35-. В данном случае установлен нагревательный элемент дополнительного воздушного отопителя -Z35- с тремя ступенями нагрева, управляемый через реле от блока управления двигателя. Устанавливается только на автомобилях с дизельными двигателями, не оснащенных дополнительным отопителем.
14. Корпус распределителя воздуха.
15. Привод воздушных заслонок.

Снятие и установка отопителя в сборе

Примечание
Для улучшения доступа (в зависимости от варианта двигателя) необходимо дополнительно снять некоторые детали, например, кожух двигателя.

1. Снять переднюю панель.

2. Отсоединить фиксаторы -2- и снять деталь воздуховода дефростера -1- с модуля отопителя и климатической установки.

3. Снять деталь воздуховода -3- с модуля отопителя и климатической установки.

4. Снять несущий каркас.

5. Снять воздуховоды для области ног слева и справа.

6. Установить под двигателем поддон -VAS 6208-.

7. Пометить шланги -1-.

Внимание:
Необходимо остерегаться ожога горячей жидкостью. Температура охлаждающей жидкости прогретого двигателя может превышать 100 ° С. Жидкость в системе охлаждения находится под давлением. Перед началом ремонтных работ необходимо подождать, пока давление и температура охлаждающей снизятся.

8. Пережать шланги для охлаждающей жидкости -1- с помощью зажимов для шлангов диаметром до 40 мм -3093- и снять шланги с теплообменника.

9. Надеть короткий шланг -А- на верхний штуцер теплообменника.

10. Подставить емкость -B- под нижний штуцер -С-.

11. Присоединив продувочный пистолет к штуцеру теплообменника, осторожно выдуть остатки охлаждающей жидкости.

12. Расстелить на тканевом покрытии пола автомобиля водонепроницаемую пленку и впитывающую бумагу.

Примечание
Записать для облегчения последующей сборки длины и места расположения выкручиваемых болтов.

1. Болт, 4,5 ± 0,7 Н · м.
2. Болты (2 шт.), 4,5 ± 0,7 Н · м.
3. Кабельный зажим.
4. Отопитель.
5. Кронштейн.
6. Болты, 8 Н · м.
7. Несущий каркас.
8. Правая стойка (жестко скреплена с несущим каркасом).
9. Левая стойка (жестко скреплена с несущим каркасом).
10. Болты (2 шт.), 9 ± 1.3 Н · м.
11. Кронштейн.
12. Гайка (2 шт.), 9 ± 1.3 Н · м.

Примечание
— Кабельные стяжки и другие средства крепления жгутов электропроводки, снятые или срезанные при демонтаже модуля климатической установки, при сборке должны быть установлены на прежних местах.
— Жгут проводов «отопитель» снимается вместе с модулем отопителя.

Опоры крепления к тоннелю -8- и -9- приварены к несущему каркасу -7-.

1. Снять несущий каркас.
2. Отсоединить от отопителя электрические разъёмы.
3. Выкрутить винты -6- из кронштейна -5-.
4. Вывернуть болты -10-, открутить гайки -12- и снять кронштейн -11-.
5. Вывернуть болты -1- и -2- из держателя кабелей -3-.

Примечание
— Кабельные стяжки и другие средства крепления жгутов электропроводки , снятые или срезанные при демонтаже, при сборке должны быть установлены на прежних местах.
— Для доступа к болту -1- отопитель со стороны водителя нужно немного отодвинуть от перегородки.
— При снятии отопителя следить за тем, чтобы оба шланга, подходящие к теплообменнику, не перегибались о края проемов в перегородке водоотводящего короба и шумоизолирующего поддона и не были повреждены.
— Во избежание повреждений проводов не следует сильно натягивать жгуты электропроводки.

Установка

Установка осуществляется в обратной последовательности. После установки необходимо залить охлаждающую жидкость.

Примечание
Для установки отопителя понадобится помощь со стороны второго механика. При установке отопителя второй механик должен протянуть оба шланга для теплообменника из моторного отсека через уплотнительную манжету.
