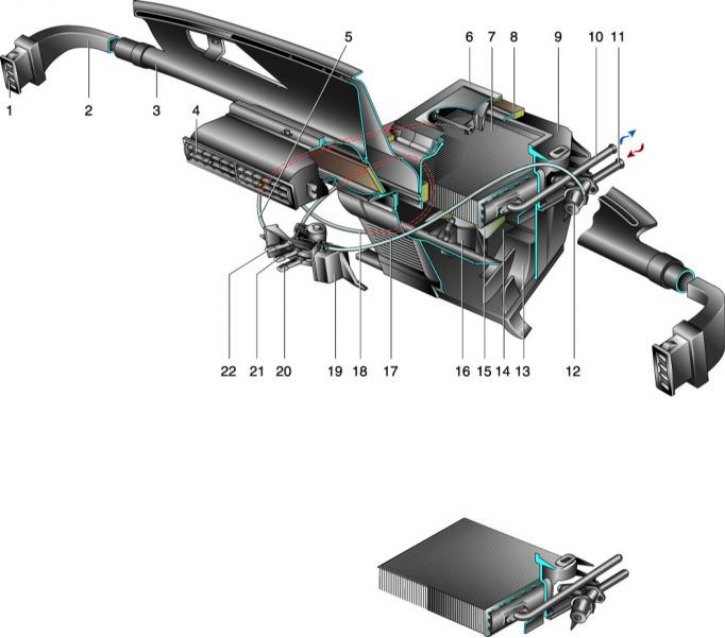

Элементы и схема работы отопителя

Отопитель: 1 – боковое сопло; 2 – воздухопровод бокового сопла; 3 – воздухопровод обогрева ветрового стекла; 4 – центральные сопла; 5 – тяга управления заслонкой воздухопритока; 6 – заслонка воздухопритока; 7 – радиатор; 8 – уплотнитель отопителя; 9 – кожух радиатора; 10 – отводящий патрубок; 11 – подводящий патрубок; 12 – кран; 13 – воздухораспределительная крышка; 14 – кожух вентилятора; 15 – крыльчатка; 16 – электродвигатель; 17 – тяга управления краном; 18 – тяга управления заслонкой обогрева ветрового стекла; 19 – кронштейн рычагов управления отопителем; 20 – рукоятка управления заслонкой воздухопритока; 21 – рукоятка управления заслонкой обогрева ветрового стекла; 22 – рукоятка управления краном.

Схема работы отопителя: 1 – воздухораспределительная крышка; 2 – кожух вентилятора; 3 – электродвигатель вентилятора; 4 – крыльчатка; 5 – радиатор; 6– подводящий патрубок; 7 – отводящий патрубок; 8 – кожух радиатора; 9 – заслонка воздухопритока; 10 – коробка воздухопритока; 11 – воздухопровод обогрева ветрового стекла; 12 – заслонка центрального сопла; 13 – центральное сопло; 14 – рукоятка управления краном; 15 – рукоятка управления заслонкой обогрева ветрового стекла; 16 – рукоятка управления заслонкой воздухопритока; 17 – кронштейн рычагов управления; 18 – заслонка обогрева ветрового стекла; 19 – тяга управления заслонкой обогрева ветрового стекла.

Отопитель (печка) и система вентиляции

1 – боковое сопло;
2 – воздухопровод бокового сопла;
3 – воздухопровод обогрева ветрового стекла;
4 – центральные сопла;
5 – тяга управления заслонкой воздухопритока;
6 – заслонка воздухопритока;
7 – радиатор;
8 – уплотнитель отопителя;
9 – кожух радиатора;
10 – отводящий патрубок;
11 – подводящий патрубок;

12 – кран;
13 – воздухораспределительная крышка;
14 – кожух вентилятора;
15 – крыльчатка;
16 – электродвигатель;
17 – тяга управления краном;
18 – тяга управления заслонкой обогрева ветрового стекла;
19 – кронштейн рычагов управления отопителем;
20 – рукоятка управления заслонкой воздухопритока;
21 – рукоятка управления заслонкой обогрева ветрового стекла;
22 – рукоятка управления краном.

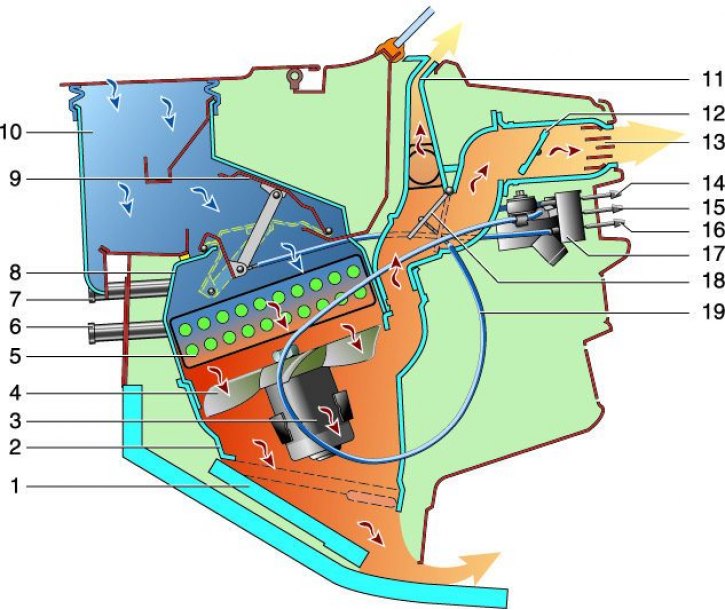

Схема работы отопителя

1 – воздухораспределительная крышка;
2 – кожух вентилятора;
3 – электродвигатель вентилятора;
4 – крыльчатка;
5 – радиатор;
6– подводящий патрубок;
7 – отводящий патрубок;
8 – кожух радиатора;
9 – заслонка воздухопритока;
10 – коробка воздухопритока;

11 – воздухопровод обогрева ветрового стекла;
12 – заслонка центрального сопла;
13 – центральное сопло;
14 – рукоятка управления краном;
15 – рукоятка управления заслонкой обогрева ветрового стекла;
16 – рукоятка управления заслонкой воздухопритока;
17 – кронштейн рычагов управления;
18 – заслонка обогрева ветрового стекла;
19 – тяга управления заслонкой обогрева ветрового стекла.

Система вентиляции – приточно-вытяжная. При движении автомобиля воздух нагнетается в салон естественным напором через щели воздухозаборника на капоте и отсасывается через отверстия в задних стойках крыши. Для увеличения циркуляции воздуха при движении можно опустить стекла передних дверей, а при низкой скорости – включить электровентилятор. Потоки воздуха в салоне распределяются воздухопроводами, расположенными внутри приборной панели. На ветровое стекло воздух поступает через верхние щелевидные сопла на панели приборов, на боковые стекла – через боковые и, частично, центральные сопла (с направляющими потока воздуха), к ногам – через отверстия в кожухе отопителя (при откинутой крышке). Для управления распределением воздушных потоков служат средний и нижний рычаги на центральной консоли панели приборов, а также направляющие центральных сопл и их регуляторы.

Система отопления (печка) – жидкостная, объединенная с системой охлаждения двигателя. Радиатор отопителя установлен в консоли панели приборов в пластмассовом кожухе и уплотнен по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Электродвигатель вентилятора МЭ-255 – коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Частота вращения вентилятора регулируется трехпозиционным переключателем на панели приборов. В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (большая частота) или через дополнительный резистор (малая частота). Частота вращения вала электродвигателя с крыльчаткой при напряжении 12 В и температуре воздуха 25±10°С – 3000±150 мин –1 . Потребляемая сила тока при максимальной частоте вращения – не более 4,5 А.

Крыльчатка вентилятора закреплена на валу электродвигателя. Электродвигатель ремонту не подлежит при выходе из строя его заменяют.

Если вода попадает в салон через печку

При попадании дождевой воды через отопитель в салон прочистите водосливное отверстие коробки воздухопритока.

Модернизация отопителя

В 2020 году система отопления на Lada 4×4 была модернизирована. Изменения коснулись как ручек регуляторов, так и эффективности работы. Вместо рычажного управления с тросовыми тягами появились три вращающиеся ручки с сервоприводами. Греть «печка» стала лучше, а работать — тише (в среднем на 2 дБ).

Сравнение скорости прогрева салона автомобиля со старым и новым отопителем (с 2020 г)
при наружной температуре воздуха +3,6°

Сравнение уровня шума климатической системы старой и новой модели

Как усилить обогрев отопителя (вместо второй печки)

(совет от автолюбителя С.Лисицкого)

На моей Ниве ВАЗ-21310 зимой при небольших оборотах двигателя отопитель не справляется с прогревом салона. Чтобы улучшить циркуляцию жидкости в радиаторе печки, установил дополнительный прокачивающий насос от Газели. Для этого купил два шланга для отопителя от Жигулей и четыре хомута. Насос закрепил в моторном отсеке и подсоединил к подводящему шлангу отопителя. Запитать насос можно от клавиши управления вентилятором отопителя. Либо установить отдельный выключатель, подключившись через предохранитель к замку зажигания.

Вместо салонного фильтра

(Совет от автолюбителя В.Летягина)

У Лады 4×4 нет салонного фильтра. Во время движения в салон залетает мусор и даже насекомые. Я устранил этот конструктивный просчёт, установив самодельный фильтр из капронового чулка средней плотности. От его конца отрезаем кусок 30-40 см, не разрезая вдоль. Под капотом вынимаем рамку из короба воздухопритока системы вентиляции. Натягиваем на рамку чулок, края подгибаем и вставляем рамку на место. Больше мусор не будет попадать в салон.

Видео

На ниве 21214 как пользоваться печкой. Отопитель (печка) и система вентиляции

Каждый владелец «Нивы» знает, что печка – это одна из самых серьезных недоработок этого автомобиля. Печка Нива 21213, как и любой другой Нивы, обладает сразу двумя недостатками, причем каждый из них является критичным в плане комфорта.

1. Повышенная шумность. При работе вентилятор отопителя издает раздражающие и визгливые звуки, которые раздражают водителя;
2. Низкая производительность. Даже в режиме максимальной мощности салон плохо прогревается, а при сильном морозе печка не справляется со своими функциями и стекла замерзают, ухудшая обзор водителю.

К недостаткам также следует отнести только два положения регулировки мощности обдува. Особенно это чувствует осенью – в минимальном режиме салон не прогревается, а в максимальном – слишком жарко.

Самостоятельная установка новой печки

Несмотря на то, что восьмерочный отопитель подходит к Ниве, все равно придется немного попотеть, чтобы его установить – продукция отечественного автопрома не подразумевает, что какая-то деталь просто заменяется без усилий. Обязательно нужно будет подточить, рассверлить, переделать и так далее, чтобы все детали нормально стали.

К печке от ВАЗ-2108 сразу же следует приобрести новый резистор, переключатель и «улитку». Порядок действий следующий:

• Примерить двигатель от новой печки к воздуховоду и вырезать новое посадочное отверстие. Устанавливать двигатель следует так, чтобы он не упирался в капот, поэтому старайтесь посадить его в воздуховод поглубже;
• Выведите провод из коробки, сам двигатель тщательно закрепите и герметизируйте;
• Из нержавейки вырежьте пластину, которую нужно установить под сопло;
• Верхний проем также нужно закрыть;
• Уберите штатную задвижку, так как она в новой печке не понадобиться;
• Установите воздуховод на место.

Если нет желания заниматься конструированием, можно приобрести уже готовый комплект в сборе. В него входят улитка, корпус с уже подготовленным посадочным местом под двигатель, реостат, переключатель скорости, набор проводов, а также крепежи и уплотнительные соединения.

Если вы являетесь обладателем Нивы-21213 и влюблены в это транспортное средство, то вряд ли вы откажетесь от него при обнаружении в нём некоторых технических недоработок. В принципе это совершенно правильно, можно оставаться верным своему «железному коню», а при выявлении дефектов самостоятельно попытаться их устранить.

Нива-21213, действительно, нуждается в некотором вашем вмешательстве, совсем не будет лишним тюнинг печки Нива.

В летний период вы не сможете заметить неудобств, а вот с наступлением холодов без усиленного гардеробного оснащения в виде ватных штанов и куртки вы точно не сможете обойтись.

Постоянно ощущать себя «танкистом» как-то не хочется, поэтому большинство владельцев этого автомобиля принимают решение закатить рукава и осуществить доработку печки собственной . Кстати, такие же проблемы присущи ещё одной отечественной модели — УАЗ, владельцы которого также находятся в активном поиске, что предпринять, чтобы повысить работоспособность печки.

Что собой представляет кран печки, его функциональные особенности и расположение

Кран печки — это металлическая деталь, напоминающая самый обычный кран для воды. Через него постоянно протекает антифриз (ОЖ или охладительная жидкость).

В «Шевроле Нива» охлаждающая жидкость способна протекать по 2 охлаждающим кругам: зимнему и летнему. Отопительный кран даёт водителю возможность переключиться на один из них. Например, с наступлением лета при полностью открытом кране в салоне автомобиля из-за жары находиться практически невыносимо, поэтому его закрывают на этот промежуток времени, а с наступлением холодов снова кран открывают. За счёт активной эксплуатации деталь со временем приходит в негодность и даёт утечку ОЖ.

Определить неисправность детали очень просто — поднимите покрытие в салоне «Шевроле Нива». При явных признаках утечки необходимо произвести замену узла.

На схеме можно увидеть, где расположен кран печки, и циркуляцию антифриза по двум кругам

Процесс доработки системы отопления

Некоторые предлагают избавиться от вентилятора, установленного производителем, а взамен его установить вентилятор с «восьмёрки».

Если вы тоже решились на проведение такой замены, вам нужно дополнительно определиться, оставите ли вы штатное управление печкой родное или также замените его «восьмёрочным» аналогом.

Определившись со вторым вариантом действий, позаботьтесь о приобретении таких дополнительных элементов:

• переключатель скоростей вентилятора;
• дополнительный резистор для печки.

Итак, после того как вы полностью подготовили все необходимые составляющие, можно приступать непосредственно к процессу доработки вентилятора.

Первоначально следует демонтировать старую коробку вохдухопритоков. К сожалению, невзирая на то, что для этого требуется выкрутить всего лишь четыре гайки, обойтись без посторонней помощи не удастся. Напарнику будет нужно удерживать винты под капотом, тогда как вы будете их выкручивать, воспользовавшись ключом-трубкой.

После этого можно беспрепятственно извлечь воздухозаборник. Почистите его, если он в этом нуждается, а затем срежьте небольшое количество пластика, чтобы обеспечить достаточное пространство для работы нового вентилятора.

Установите вентилятор и внимательно осмотрите, что может выступать в качестве помех для работы установленного вентилятора. Если таковые преграды обнаруживаете, аккуратно их срезайте.

После того как вы убедитесь, что больше нет ничего, что может препятствовать , зафиксируйте его при помощи герметика. Вокруг сопла вентилятора находятся небольшие зазоры, важно их устранить, прикрыв любым материалом. Это позволит предотвратить утечку тёплого воздуха.

Теперь собранный вентилятор внедряется обратно в то пространство, в котором ранее «обитал» его старый аналог. Всё надёжно закрепляется и проверяется закрытие и открытие капота. В отдельных случаях после внедрения «инородного» вентилятора не удаётся нормально закрывать капот.

Если всё нормально, подсоедините все провода, а также установите новые элементы управления. По завершении выполненных работ обязательно проконтролируйте свой результат в действии.

Печка должна работать отлично, а в салоне автомобиля очень быстро должен распространяться тёплый воздух.

Замена крана

К сожалению, виновниками плохого обогрева Нивы могут выступать не только вентилятор и воздуховод, но и кран самой печки. В частности, его диаметр невероятно мал, что способствует медлительному распространению жидкости по радиатору.

Именно по этой причине многие автовладельцы решаются ещё на один дополнительный тюнинг обогрева салона любимой Нивы, предполагающий замену крана.

Кран, безусловно, придётся позаимствовать у других транспортных средств. В качестве «доноров» для решения такой проблемы могут выступать многие иномарки, но лучшими с финансовой точки зрения являются краны, снятые с Volkswagen или Opel.

Первоначально вам придётся . Этот процесс трудоёмкий, поэтому важно следовать алгоритму, который рекомендуют те владельцы авто, которым ранее приходилось дорабатывать самостоятельно систему отопления, и результат был эффективным.

Откройте капот, найдите хомут, который фиксирует шланг к патрубку, при помощи пассатижей постарайтесь ослабить его. Мастера рекомендуют такие действия совершать в перчатках, поскольку при выполнении таких действий приходится прилагать усилия, рука часто срывается и может быть повреждена, если на ней не будет перчаток.

Следующей вашей задачей будет являться отсоединение уплотнителя, вам нужно просто выкрутить саморезы, фиксирующие этот уплотнитель к перегородке. Далее остаётся этот уплотнитель просто снять. Вещевая полка точно также извлекается, при этом ничего не препятствует выполнению таких действий.

Теперь зайдите со стороны салона и немного ослабьте прижимной винт крана. Далее будет уже просто с рычага крана снять тросик.

Вот теперь вы подобрались непосредственно к самому крану, открутите винты, которые его удерживают. В зависимости от конфигурации радиатора печи количество может изменяться, также вместо винтов могут быть установлены гайки.

Извлеките кран, снимите с него патрубок, также предварительно отвинтив гайки.

Мастера только рекомендуют использовать небольшую хитрость. При креплении крана к радиатору гайки очень часто откручиваются, соответственно, в процессе движения авто теряются. Чтобы предотвратить такие «потери», рекомендуется не просто закрутить гайки, а предварительно их посадить на пластилин.

Итак, процесс модернизации системы отопления может осуществить любой желающий, а в благодарность он получит комфортные условия внутри салона даже в те моменты, когда на улице будет лютовать мороз.

Переделка печки на Ниве 21213 своими руками необходима при сбое в работе системы отопления автомобиля. Медлить с этим не стоит, ведь неравномерная термическая регуляция приводит к запотевшим стеклам или обледенению. В любом из указанных случаев ухудшается обзор происходящего на дороге. Неисправность вызывает износ отдельных элементов устройства или заводской брак.

Диагностирование неисправности

Потребуется переделка печки, поставляемой в штатной комплектации, в профилактических целях. Много времени процедура не отнимет, зато предотвратит множество проблем в будущем. Водительский опыт говорит о том, что первые сильные морозы подкосят «здоровье» устройства.

Список основных слабых мест выглядит следующим образом:

• оптимальный диапазон рабочей температуры модели 2121 от -5 до +10°С;
• неспособность прогреть воздух в салоне, если за бортом -8°С и ниже;
• при увеличении мощности обдува не происходит увеличение температуры;
• при езде на II передаче шум от печки Нивы становится существенным.

Именно поэтому лучше заблаговременно принять необходимые меры. Альтернатив у водителя немного. С одной стороны, все остается на своих местах. Отопительное устройство используется на минимальной мощности. Во время мягких зим подобное еще терпимо, но с приходом настоящих холодов условия станут невыносимы. С другой стороны, несложно потратить несколько часов для исправления ситуации.

Дальнейшее развитие событий идет следующим образом. Если отопление в машине работает на ½ мощности, можно ограничиться незначительным ремонтом. Главное — убедиться в отсутствии шумов и посторонних стуков, иначе Нива 21213 должна немедленно отправиться на технический осмотр.

Наличие неприятного звукового сопровождения говорит о необходимости замены устройства. В специализированной торговой сети представлены готовые варианты отопительных механизмов на Ниву. При желании таковой собирается самостоятельно.

Второй вариант считается более предпочтительным. При самостоятельной сборке есть возможность в буквальном смысле персонализировать печку. Для выполнения работы своими руками понадобится посетить специализированный магазин или рынок для покупки запчастей.

При покупке выбираются оригинальные детали или аналоги. Главное, чтобы они имели сертификат качества. В противном случае поставить их нельзя. Нелишним будет переписать технические данные транспортного средства, чтобы не превысить рекомендованные заводом-изготовителем параметры.

Технические тонкости процедуры

Эффективность работы новой отопительной системы на Ниве определит не стоимость купленных деталей, а их качество. Для работы понадобятся следующие элементы: автомобильный резистор, отопитель восьмерки и «улитка». Ошибочно полагать, что подойдут только «родные» запчасти для ремонта отопительного устройства. Главное требование — техническая совместимость.

Если возникают сомнения, ясность внесет чертеж системы отопления. Дальнейший порядок действий выглядит следующим образом:

1. Вырезать новое посадочное отверстие. Делается это аккуратно, ведь от качества подготовительного процесса зависит надежность эксплуатации системы обогрева. Рекомендуется поместить двигатель в воздуховод как можно ниже, иначе устройство будет упираться в капот. Допускать подобного не стоит, иначе вентилятор печки долго не продержится.
2. Плавно вывести питание двигателя из воздуховода. Для этого используется выходное отверстие.
3. Правильная установка подразумевает надежное закрепление двигателя в воздуховоде. После этого автомобильным герметиком уплотняются все без исключения места креплений. Настоятельно рекомендуется ничего не пропустить. В противном случае из-за вибрационных нагрузок и воздействия внешних факторов схема подключения печки будет нарушена.
4. Взять 2 пластины из нержавейки, которые адаптируются под размеры сопла и верхнего проема. Измерения проводятся несколько раз. Педантичность исключит необходимость последующей доработки.
5. При помощи гаечного ключа и отвертки снимается установленная заводом-изготовителем задвижка. Использовать инструменты необходимо аккуратно. Достаточно одного неосторожного движения, чтобы 21213 потребовал дорогостоящего ремонта.
6. Рекомендуется отказаться от еще одного отопительного устройства в машине. Вторая печка тепла не добавит, а вот нагрузку на «движок» увеличит в несколько раз.
7. Завершается процесс монтажом нового воздуховода с двигателем.

Проверяется отопительная система нового образца пробным включением. Рекомендуется плавно переключать режимы. На каждом из них устройство должно находится не менее 5-7 минут. Задача водителя — убедиться в том, что работа системы не сопровождается посторонними шумами и вибрацией.

Как уже было сказано ранее, подобный выбор не отражается на качестве работы отопительной системы. При этом автослесари делают несколько оговорок. Тем, кто планирует использовать печки ВАЗ, нелишним будет проверить систему питания. У некоторых модификаций она отличается. Именно поэтому все действия согласуются с чертежами.

Допускается использование отопителя ВАЗ 2108 при условии соблюдения двух рекомендаций. Во-первых, посадочное гнездо на 1-2 см больше размера устройства. Дополнительная площадь снизит вибрационное воздействие. Во-вторых, переключатель устанавливается с учетом специфики отопительной системы ВАЗ. Меньше придется повозиться, когда необходима незначительная доработка системы.

Вентиляционная система обновляется за 1-2 часа в зависимости от степени износа движка.

Если установленная заводом-изготовителем «улитка» не имеет следов физического износа, необходимо только заменить сам «движок» отопителя.

Хуже, если заводская комплектация модели Шевроле имеет производственные дефекты. Рекомендуется полная замена устройства. Это сэкономит время.

Работа системы отопления определяет комфортность и безопасность езды. Водитель постоянно отслеживает эффективность работы системы. В случае появления посторонних шумов необходимо срочно провести технический осмотр.

— это головная боль любого «нивовода». Какими принципами руководствовались при ее разработке конструкторы, но кроме как тихим ужасом это не назовешь.

Нельзя сказать, что у нее много недостатков. Их всего два – но этого более, чем достаточно, чтобы задуматься о ее замене или переделке.

Во-первых, она совершенно не справляется со своими функциями. При температуре в диапазоне +10…-5 градусов в салоне еще более-менее тепло. Но как только температура падает ниже -5..-10 градусов, ощущается холод даже на максимальной мощности обдува, не говоря уже о более низких температурах, которые вполне привычны для нашей зимы – в этом случае окна просто замерзают и приходится очищать в них «иллюминаторы».

Во-вторых, при работе на максимальной (второй) скорости вентилятор издает такой шум и визг, что перекрывает даже работу мотора. Не каждый выдержит эту какофонию, поэтому водители уменьшают обдув до первой скорости. Как следствие – машина недостаточно прогреваются и окна начинают замерзать.

Шаровой или керамический?

Мы рекомендуем приобрести керамический кран. Корпус у такого крана обычный, но запорный элемент состоит из двух керамических пластин с прорезями, которые поворачиваются одна относительно другой.

Керамический кран отопителя

Шаровой кран в принципе тоже неплохой, несомненный плюс такого крана – бОльшая пропускная способность по сравнению с керамическим (в открытом состоянии проходное отверстие равно внутреннему диаметру трубы). При низкой температуре это особенно ощутимо, но вероятность закиснуть у шарового крана выше, чем у керамического.
