Нужна схема подключения патрубков системы охлаждения Форд Транзит (решено) — 1 ответ

На дизельных двигателях Ford Transit вентилятор с вязкостной муфтой установлен форд транзит система обогрева от охлаждающего насоса, а также установлен широкий многодорожечный приводной ремень, общий для генератора, охлаждающего насоса и вентилятора, который установлен отдельно и имеет собственный шкив.

Радиатор Форд Транзит с горизонтальным расположением трубок имеет алюминиевую сердцевину и боковые бачки из пластмассы. Термостат находится под водяным патрубком в передней части головки цилиндров. Для отопления кабины используется тепло жидкости от системы охлаждения двигателя.

Общий вид системы охлаждения Форд Транзит Система охлаждения форд транзит система обогрева Ford Transit работает следующим образом: Холодная жидкость из нижней части радиатора проходит через нижний шланг к охлаждающему насосу, который нагнетает ее в каналы водяной рубашки блока и головки цилиндров, а также впускного коллектора.

После охлаждения цилиндров, камер сгорания и седел клапанов нагретая жидкость поступает в корпус термостата, который остается закрытым до тех пор, пока жидкость не нагреется до определенной температуры — при этом небольшая часть жидкости отводится по тонкому шлангу в расширительный бачок, а основной поток направляется обратно к охлаждающему насосу Ford Transit.

Когда двигатель Форд Транзит прогреется до форд транзит система обогрева температуры, термостат открывается, и основной поток охлаждающей жидкости поступает через верхний шланг в радиатор, где охлаждается потоком воздуха, возникающим при движении машины, и дополнительно усиленным вентилятором радиатора.

Нужна схема подключения патрубков системы охлаждения Форд Транзит

Пройдя через радиатор, остывшая жидкость возвращается к охлаждающему насосу. Независимо от положения клапана термостата Форд Транзит, часть горячей жидкости от двигателя проходит через впускной коллектор, корпус биметаллической пружины автоматического пускового устройства карбюратора и матрицу радиатор отопителя кабины, нагревая. Вязкостная муфта вентилятора радиатора Форд Транзит На автомобилях Форд Транзит с дизельным двигателем и с бензиновым двигателем форд транзит система обогрева.

Управление муфтой осуществляется при помощи биметаллической пружины.

Вязкостная муфта вентилятора радиатора Форд Транзит А. Разгрузочное отверстие, В. Нагнетательный буртик, С. Насос, D.

Передняя крышка, Е. Биметаллическая пружина, F. Корпус муфты, G. Нагнетательный клапан, H.

Нагнетательное отверстие, J. Уплотнение, K. Ротор муфты, L. Ведущий вал муфты, М. Резервуар для силиконовой жидкости, Р. Пластина насоса Когда воздух за радиатором достигает определенной температуры, металлическая пружина нагревается и открывает нагнетательный клапан, позволяя силиконовой жидкости циркулировать внутри муфты.

Муфта вентилятора радиатора Форд Транзит состоит из двух основных частей: Снаружи к корпусу муфты болтами прикреплен вентилятор радиатора Форд Транзит. Крутящий момент передается от ротора к корпусу форд транзит система обогрева за счет вязкости силиконовой жидкости, поступающей в узкое пространство между форд транзит система обогрева и внутренней поверхностью корпуса.

Для увеличения поверхности трения на роторе и внутренней поверхности корпуса муфты Ford Transit имеются концентрические перегородки рис.

Системы вентиляции, охлаждения и обогрева Ford Transit.

При снижении температуры биметаллическая пружина закрывает форд транзит система обогрева клапан, и циркуляция силиконовой жидкости прекращается. Гидродинамическое трение между ротором и корпусом муфты уменьшается, и вентилятор начинает вращаться менее интенсивно. Крутящий момент, передающийся вентилятору радиатора Форд Транзит, зависит от гидродинамического трения внутри муфты, которое в свою очередь форд транзит система обогрева от температуры и скорости вращения двигателя.

Поэтому вентилятор интенсивно работает только тогда, когда в этом действительно есть необходимость то есть при высокой температуре и больших оборотах двигателяа в остальное время вращается за счет трения в подшипниках с небольшой скоростью. По форд транзит система обогрева с вентилятором непрерывного действия, такая конструкция способствует экономии топлива, снижению шума при работе двигателя и уменьшению износа приводного ремня.

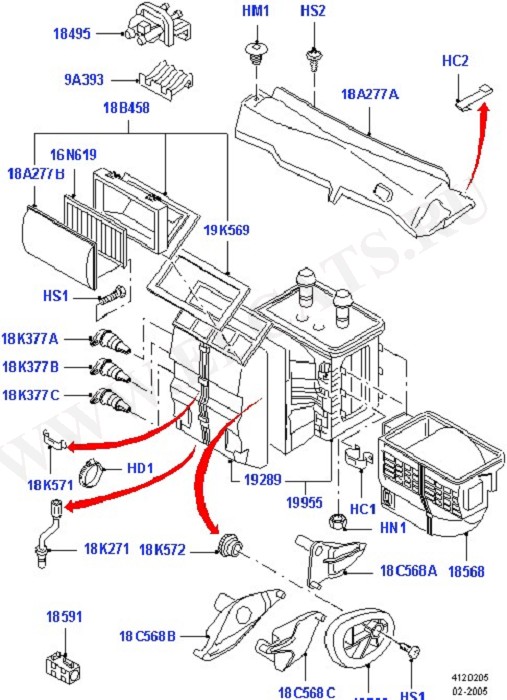

Отопление и вентиляция кабины автомобиля Форд Транзит Для отопления кабины Форд Транзит используется горячая жидкость из системы охлаждения двигателя, которая нагревает поступающий в кабину воздух, проходя через матрицу радиатор отопителя. Температура и распределение потока воздуха в кабине на стекла или на ноги водителя и пассажиров регулируется при помощи воздушных заслонок отопителя. Схема отопления и вентиляции кабины Форд Транзит Поток воздуха холодного, горячего или смешанного, в зависимости от положения заслонок через отопитель обеспечивается либо вентилятором отопителя, либо напором набегающего воздуха при движении автомобиля рис.

Техническое обслуживание системы охлаждения Форд Транзит Проверка уровня и доливка охлаждающей жидкости Частая необходимость доливать охлаждающую форд транзит система обогрева указывает на наличие утечки в системе охлаждения. Причиной внутренней утечки может быть поврежденная прокладка или трещина в головке блока или в блоке цилиндров.

О наличии внутренней утечки свидетельствует повышение уровня моторного масла масло становится непрозрачным и приобретает белый оттенок и выбрасывание большого количества воды из выхлопной трубы, особенно во время прогрева двигателя Форд Транзит.

Небольшие наружные утечки охлаждающей жидкости могут быть форд транзит система обогрева на месте при помощи герметика для радиатора.

Снимать радиатор Ford Transit при форд транзит система обогрева не требуется. Вентилятор контролирует температуру воздуха за радиатором автомобиля. Как только температура возрастает выше допустимого предела, установленная на вентиляторе биметаллическая спираль способствует открытию клапана. Одновременно с этим силиконовая жидкость начинает подаваться к лопастям устройства. Управление часть лопастей осуществляется через приводной ремень водяной помпы и генератора.

Вторая часть непосредственным образом связана с лопастями вентилятора. Конструкция устройства организована таким образом, что момент мотора был связан с лопастями форд транзит система обогрева. И здесь вращение зависит от ряда аспектов — вязкости масла, частоты вращения, а также текущей температуры силового узла.

Включение вентилятора производится в том случае, когда это необходимо.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Есть еще несколько плюсов, которые стоит отметить — продление форд транзит система обогрева службы приводного ремня, а также уменьшение шума вентилятора.

Система вентиляции и обогрева Ford Transit работает одновременно с системой охлаждения. При этом ОЖ проходит через радиатор, отдает тепло в систему обогрева, а также возвращается к контуру охлаждения силового узла.

Электрический вентилятор, который находится в отопителе, осуществляет подачу прохладного форд транзит система обогрева горячего воздуха к отверстиям около лобового стекла. Особые указания и меры безопасности Несмотря на простоту своей конструкции и видимую безопасность, при эксплуатации системы охлаждения Ford Transit нужно учесть несколько моментов: Нельзя откручивать крышку заливной горловины расширительного бачка или других элементов системы охлаждения, если крышка или сам двигатель сильно раскалены.

В такой ситуации есть большой риск обжечь кожные покровы; Перед тем как выкручивать крышку с расширительного бачка дайте полностью остыть мотору и радиатору.

В крайнем случае, можно спустить общее давление в системе; Чтобы не обжечь руки используйте кусок мягкой ткани для выкручивания крышки. При этом постепенно откручивайте ее, позволив лишнему воздуху уйти из емкости.

Как только шипение прекратилось, можно выкручивать крышку полностью. Если в автомобиле Ford Transit есть кондиционер, то учтите следующие моменты: Система кондиционирования отличается высоким давлением, поэтому снимать элементы или производить ремонтные работы без разрядки системы форд транзит система обогрева.

Разделение стыков должно производиться с применением лицевой маски и защитных очков; Учтите, что хладагент — опасное вещество. Следовательно, запрещено допускать его контакт с поверхностью глаз или кожи из-за высокого риска обморожения. При этом сливать систему в замкнутом пространстве опасно форд транзит система обогрева причине риска удушья; Следите, чтобы форд транзит система обогрева не контактировал с открытым пламенем.

В противном случае может образоваться опасный для организма газ, а в некоторых случаях и взрывоопасная смесь.

Технические операции на автомобиле Ford Transit / Tourneo / Kombi / Van / Supervan / Cargo / Cargo Van / Cargo Space с 2006 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
техническое обслуживание Ford Tourneo Connect , техобслуживание Ford Tourneo Connect , обслуживание двигателя Ford Tourneo Connect , ремонт Ford Tourneo Connect , запчасти Ford Tourneo Connect , моменты затяжки Ford Tourneo Connect , каталог запчастей Ford Tourneo Connect , техническое обслуживание Ford Transit , техобслуживание Ford Transit , обслуживание двигателя Ford Transit , ремонт Ford Transit , запчасти Ford Transit , моменты затяжки Ford Transit , каталог запчастей Ford Transit , техническое обслуживание Ford Cargo , техобслуживание Ford Cargo , обслуживание двигателя Ford Cargo , ремонт Ford Cargo , запчасти Ford Cargo , моменты затяжки Ford Cargo , каталог запчастей Ford Cargo

1. Технические операции на автомобиле

Слив и заправка охлаждающей жидкости

Модификация с бензиновым двигателем объемом 2,3 л

Слив охлаждающей жидкости

Во время стравливания давления системы охлаждения, необходимо накрыть тряпкой крышку расширительного бачка системы охлаждения.

1. Стравить давление системы охлаждения, медленно повернув крышку расширительного бачка системы охлаждения против часовой стрелки на два или три оборота.

2. Поднять и зафиксировать транспортное средство.

3. Отвернуть сливную пробку радиатора системы охлаждения и слить охлаждающую жидкость в подходящий контейнер.

4. Вкрутить и затянуть сливную пробку радиатора системы охлаждения.

5. Опустить транспортное средство.

Заправка и прокачка системы охлаждения

1. Залить охлаждающую жидкость в расширительный бачок до уровня 15 мм выше отметки «MAX».

2. Установить крышку расширительного бачка системы охлаждения.

3. Запустить двигатель, установить частоту оборотов коленчатого вала на уровне 2000 об/мин и подождать 20 минут.

4. Увеличить частоту оборотов коленчатого вала до уровня 4000 об/мин и подождать 5 секунд.

5. Уменьшить частоту оборотов коленчатого вала до уровня 2000 об/мин и подождать 10 минут.

6. Заглушить двигатель.

7. Проверить систему охлаждения на предмет наличия следов утечки охлаждающей жидкости.

8. Подождать пока двигатель остынет.

9. Залить охлаждающую жидкость в расширительный бачок до отметки «MAX».

Модификация с дизельным двигателем объемом 2,2 л

Слив охлаждающей жидкости

Операции по сливу охлаждающей жидкости модификации с дизельным двигателем объемом 2,2 л аналогичны операциям по сливу охлаждающей жидкости модификации с бензиновым двигателем объемом 2,3 л.

Заправка и прокачка системы охлаждения

Операции по заправке и прокачке системы охлаждения модификации с дизельным двигателем объемом 2,2 л аналогичны операциям по заправке и прокачке системы охлаждения модификации с бензиновым двигателем объемом 2,3 л.

Проверка крышки расширительного бачка

1. Снять крышку расширительного бачка, смочить уплотнение охлаждающей жидкостью, затем установить тестер (303-396) и переходник (303-396-08)

Перед проверкой убедиться , что крышка расширительного бачка чистая ( свободна от загрязнений ), поскольку ржавчина или другие посторонние вещества на уплотнительной прокладке крышки могут послужить причиной неправильных показаний манометра .

2. Создать давление 135 — 155 кПа.

3. Проверить падение давления.

4. Заменить крышку, если давление падает.

Проверка герметичности системы охлаждения

1. Закрыть вентиляционный канал горловины расширительного бачка при помощи резинового шланга.

2. Убедиться, что охлаждающая жидкость в расширительном бачке находится на отметке «MAX» и закрыть выпускной канал расширительного бачка.

Не создавать давление выше 138 кПа при проверке герметичности системы охлаждения, чтобы избежать повреждения компонентов системы охлаждения.

3. Установить специальное приспособление (303-396) на горловину расширительного бачка, создать давление 138 кПа и проверить наличие утечек охлаждающей жидкости из ( соединений шлангов или самих шлангов ) системы охлаждения.

4. При наличии утечек охлаждающей жидкости, необходимо отремонтировать или заменить соответствующие детали .

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

2. Создать давление 135 — 155 кПа.

3. Проверить падение давления.

4. Заменить крышку, если давление падает.

Проверка герметичности системы охлаждения

1. Закрыть вентиляционный канал горловины расширительного бачка при помощи резинового шланга.

2. Убедиться, что охлаждающая жидкость в расширительном бачке находится на отметке «MAX» и закрыть выпускной канал расширительного бачка.

Не создавать давление выше 138 кПа при проверке герметичности системы охлаждения, чтобы избежать повреждения компонентов системы охлаждения.

3. Установить специальное приспособление (303-396) на горловину расширительного бачка, создать давление 138 кПа и проверить наличие утечек охлаждающей жидкости из ( соединений шлангов или самих шлангов ) системы охлаждения.

4. При наличии утечек охлаждающей жидкости, необходимо отремонтировать или заменить соответствующие детали .
