Afriso Смесительный узел для коллектора теплого пола

31548.00р.

Смесительный узел для коллектора теплого пола.
• Резьбовое соединение – ВP 1″
• Шаровый кран разборный на подаче
• Термостатический клапан Afriso,
НP 1″, 20?43°C, kvs — 2,5
• Насос — Grundfos UPM3 FLEX AS 15-70/130 мм
• Рmax — 5 бар, Tmax — 90°C

Характеристики товара
Расстояние между осями	130 мм

Информация

Служба поддержки

Дополнительно

Личный кабинет

Мы работаем для Вас
будни: 9:00 — 18:00
суббота: 10:00 — 15:00
воскресенье: выходной

+7 (978) 205-18-45

+7 (978) 895-05-95

© Интернет-магазин «Тепло-Точка»
2015–2021

Сайт разрешает вам просматривать и загружать материалы этого сайта только для личного некоммерческого использования, при условии сохранения вами всей информации об авторском праве и других сведений о праве собственности, содержащихся в исходных материалах и любых их копиях. Запрещается изменять материалы этого Сайта, а также распространять или демонстрировать их в любом виде или использовать их любым другим образом для общественных или коммерческих целей. Любое использование этих материалов на других сайтах или в компьютерных сетях запрещается.

Смесительный узел для водяного теплого пола AFRISO 9050110

Смесительный узел для коллектора теплого пола

• Резьбовое соединение — ВР 1″
• Шаровый кран разборный на подаче
• Термостатический клапан AFRISO, HP 1″, 20÷43 °С, kvs -2,5
• Насос Grunfos UPM3 Auto 15-70/130 мм
• Pmax — 5 бар
• Ограничение площади теплого пола — до 90 м.кв.
• Tmax — 90 °С

Описание

Смесительный узел для теплого пола Afriso 9050110.

Как недорого смонтировать водяной теплый пол в частном доме ? Если площадь теплого пола не превышает 90 квадратных метров то самый популярный и простой способ понизить температуру теплоносителя и создать циркуляцию в контуре теплого пола — установить смесительный узел AFRISO. Узел подмеса AFRISO разработан немецкими инженерами в качестве связующего звена между котлом и системой теплого пола и готов к монтажу. Основная задача смесительного узла понизить температуру отопительной жидкости до установленной Вами температуры, подать его в распределительный коллектор (гребенку) (рисунок ниже) и обеспечить постоянную циркуляцию в контуре для достижения равномерного прогрева пола и комфортного отопления.

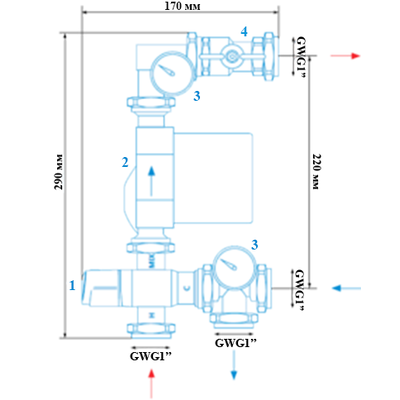

Состав смесительного узла Afriso 9050100.

В состава смесительного узла для теплого пола AFRISO входит:

термостатический смесительный клапан ATM 561 циркуляционный насос Grundfos Grunfos UPM3 Auto два термометра запорный клапан латунные соединительные элементы Смесительный модуль со стороны котла имеет монтажные гайки G 1″

Смесительный модуль со стороны котла имеет монтажные гайки G 1″

Соответствие значений указанных на рукоятке трехходового смесительного клапана фактической температуре.

1 — 20°C
2 — 25°C
3 — 29°C
4 — 33°C
5 — 37°C
6 — 43°C

Возможные варианты работы насоса представлены на рисунке выше.

Смесительный узел для теплого пола AFRISO 9050100

•

•

Смесительный узел для коллектора теплого пола с энергосберегающим насосом Grundos UPM3 FLex

Резьбовое соединение: ВР 1″
Термостатический клапан: Afriso, HP 1″, 20÷43 °С, kvs -2,5
Насос: Grundfos UPM3 Flex AS 15-70/130 мм
Максимальное рабочее давление, Pmax: 5 бар
Ограничение площади теплого пола: до 130 м.кв.
Максимальная рабочая температура, Tmax: 90 °С

Информация на сайте представлена для ознакомления и не является публичной офертой.

У вас есть список материалов для дома?
Мы дадим гарантированно самую низкую цену в РБ

Присылайте спецификацию на почту osn.by@yandex.ru

• Описание
• Отзывы о товаре
• Задать вопрос
• Дополнительно

• Смесительный узел для теплого пола Afriso 9050100

  Как недорого смонтировать водяной теплый пол в частном доме ? Если площадь теплого пола не превышает 90 квадратных метров то самый популярный и простой способ понизить температуру теплоносителя и создать циркуляцию в контуре теплого пола — установить смесительный узел AFRISO. Узел подмеса AFRISO разработан немецкими инженерами в качестве связующего звена между котлом и системой теплого пола и готов к монтажу. Основная задача смесительного узла понизить температуру отопительной жидкости до установленной Вами температуры, подать его в распределительный коллектор (гребенку) (рисунок ниже) и обеспечить постоянную циркуляцию в контуре для достижения равномерного прогрева пола и комфортного отопления.



  Состав смесительного узла Afriso.

  В состава смесительного узла для теплого пола AFRISO входит:

  термостатический смесительный клапан ATM 561 циркуляционный насос Grundfos UPM3 FLEX AS два термометра запорный клапан латунные соединительные элементы

  Смесительный модуль со стороны котла имеет монтажные гайки G 1″

  В смесительном узле для подачи и рециркуляции теплоносителя применяются насосы Grundfos UPM3 Flex AS. Flex в переводе — гибкий. Такое название насос получил потому, что может использоваться как с управляющим сигналом от «умной» автоматики и автоматически подстраивать проток теплоносителя в системе водяного теплого пола, так и без него. Если управляющий сигнал не используется, инженер может выбрать и установить скорость (характеристику) насоса самостоятельно.

  Возможные варианты работы насоса представлены на рисунке выше

  Характеристики

  Страна разработки	Италия
  Тип	Узел подмеса
  Температурный диапазон	20-43
  Диаметр подключения	1″
  Максимальное давление PN	10
  Пропускная способность Kvs	2,5
  Площадь обогрева, м2	до 130
  Материал	Латунь
  Страна изготовитель	Польша
  Гарантия	36 мес.

  Вы можете задать любой интересующий вас вопрос по товару, наличию или работе магазина.

  Наши специалисты обязательно вам помогут.

  Информация на сайте представлена для ознакомления и не является публичной офертой. После оформления с Вами свяжется менеджер для подтверждения наличия товаров в магазине, или придёт уведомление на оставленный Вами email об отсутствии и возможных (или не возможных) сроках поставки. Спасибо за понимание.

  Все технические описания устройств в нашем каталоге базируются на основании информации, взятой только из официальных источников, в том числе с официальных сайтов производителей, достоверность которых не вызывает у нас сомнения.

  К сожалению, даже официальные документы могут содержать ошибки и опечатки — это не позволяет нам утверждать, что абсолютно все, указанные нами данные точны и соответствуют действительности. Практически все производители оставляют за собой право вносить изменения в характеристики или комплектацию товара без предварительного уведомления.

  Мы настоятельно рекомендуем пользоваться опубликованной информацией в качестве основного обзора товара, и при совершении покупки уточнять параметры, имеющие для Вас большую значимость, у наших менеджеров.

  Будем рады осуществить доставку в следующие регионы Беларуси: Брест, Брестская область. Гомель, Гомельская область. Витебск, Витебская область, Могилев, Могилевская область, Гродно, Гродненская область. Минск, Минская область.

  Коллектор для теплого пола. Смесительный узел для теплого пола в сборе.

  Коллектор для теплого пола, смесительный узел, труба для теплого пола-это основные элементы греющей части тёплых водных поло.

  Коллектор для теплого пола распределяет циркулирующий в системе теплоноситель по раздельным контурам тёплого пола, а смесительные узлы обеспечивают подмес холодного и горячего теплоносителя на температуру, заданной пользователем. Каждый контур греет определённый участок пола.

  Труба для теплого пола является нагревательным элементом конструкции. Циркулирующий по ней теплоноситель передаёт тепловую энергию бетонной стяжке, которая отдаёт тепло в помещение. Наилучшим вариантом для устройства обогреваемых полов являются металлопластиковые либо цельнопластиковые трубы из сшитого полиэтилена PEX-A. Главное достоинство, которое обуславливает широкое применение этих типов труб для тёплых полов — их высокая гибкость. Трубы из сшитого полиэтилена и металлопластиковые за счёт гладкой, не покрывающейся отложениями, внутренней поверхности и отсутствия резких поворотов обеспечивают наименьшее гидравлическое сопротивление. Тепловые расширения труб минимальны. Трубы выпускаются в бухтах 50-200 метров и более (до 1000 по заказу), наружные диаметры — 16, 20, 26 и 32 мм. Для тёплых полов, как правило, используют 16 мм. Поступлению кислорода, отрицательно влияющего на состояние металлических элементов системы, в теплоноситель, препятствует алюминиевый слой в металлопластиковой трубе и кислородный барьер в полиэтиленовой PEX-A. Металлопластиковые трубы можно изгибать под несколько меньшими диаметрами, изогнутые, они держат форму (в отличие от PEX-A). Поэтому работать с металлопластом немного проще. С другой стороны, труба из сшитого полиэтилена, за счёт большей жёсткости, не может быть случайно продавлена под большим весом или вследствие удара. Обе системы трубопроводов схожи как по техническим характеристикам, так и по стоимости. Для крепления труб к утеплителю из экструдированного пенополистирола служит скоба якорная для теплого пола.
  Термостатический смесительный клапан смешивает обратный (остывший) и подающий (слишком горячий) потоки теплоносителя в пропорции, необходимой для обеспечения нагрева тёплого пола до заданной температуры. Для точной регулировки на клапан смесительного устройства устанавливается термоголовка для теплого пола. С помощью регулировочных механизмов можно задавать как общую температуру для всей системы, так и регулировать степень нагрева каждого контура отдельно. Коллектор, основой которого служат две распределительные гребёнки, может комплектоваться смесительным узлом, термоголовками, сервоприводом, циркуляционным насосом.

  Afriso 9050100 Насосно-смесительный узел для теплого водяного пола

  • Термостатический смесительный клапан Afriso ATM 561 (20÷43 °С).
  • Циркуляционный насос Grundfos UPM3 FLEX AS 15-70/130.
  • Два термометра Afriso 0÷100 °С.
  • Запорный шаровый кран.
  • Латунные соединительные элементы 1″.
  • Монтажная планка.

  Ограничение площади теплого пола — до 90 м².

  Максимальная температура: 90°С.

  Максимальное давление: 5 бар.







  Официальная гарантия от производителя

  Обмен, возврат в течении 14 дней

  Курьером по Киеву

  По Украине транспортными компаниями

  Самовывоз товара с офиса

  Наш интернет-магазин — это часть большой оптовой компании специализирующейся на комплектации объектов коммерческого, гражданского и частного строительства, а также промышленных и производственных предприятий.

  Если вы ищете продукт который не представлен в нашем онлайн-каталоге или замену оборудования которое больше не производят, отправьте нам ваш перечень и наши специалисты в краткие сроки подберут оборудование подходящее под Ваши задачи.

  Насосно-смесительный блок Afriso 1″ для водяного теплого пола

  Обеспечивает постоянную циркуляцию теплоносителя в контуре для достижения равномерного прогрева пола и комфортного отопления. Насосно-смесительный узел Afriso выполняет функцию подготовки теплоносителя нужной температуры и его подачи в распределительный коллектор (гребенку).

  В смесительном узле для подачи и рециркуляции теплоносителя применяется насос Grundfos UPM3 Flex AS, который отличается компактной конструкцией и наличием фронтальной панели управления, расположенной в верхней части насоса. Плюс в него встроена система регулирования перепада давлений.

  • Термостатический смесительный клапан Afriso ATM 561 (20÷43 °С).
  • Циркуляционный насос Grundfos UPM3 FLEX AS 15-70/130.
  • Два термометра Afriso 0÷100 °С.
  • Запорный шаровый кран.
  • Латунные соединительные элементы 1″.
  • Монтажная планка.

  Ограничение площади теплого пола — до 90 м².
