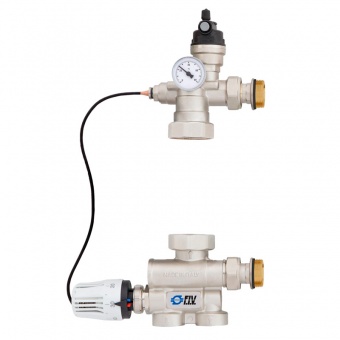

Насосно-смесительный узел FIV UFH Mixing Control
Насосно-смесительный узел FIV UFH Mixing Control
Предварительно собранный регулировочно-смесительный узел с фиксированной температурой, с термостатическим смесительным клапаном для низкотемпературных систем отопления с кронштейном для крепления на стене или в коллекторном шкафу.
Группа поставляется, как отдельный узел, для подключения к коллекторным группам от 2 до 12 выходов.
▪ Максимальная температура первичном контуре: 90°C;
▪ Максимальное рабочее давление: 10 бар;
▪ Мощность – 12 кВт;
▪ Мах Кvs – 4.8;
▪ Диапазон регулировки термоголовки: 20 °C ÷ 65 °C*;
▪ Шкала термометра: 0 ÷ 80 °C;
▪ Подсоединение циркуляционного насоса: соединительные муфты 1”1/2 — межосевое расстояние 130 мм;
▪ Подключение коллекторов: 1”;
▪ Соединение к контуру: G 1”.
| Артикул 6132R000 |
На сегодняшний день «Три Дюйма» является динамически развивающейся компанией с более чем 10-ти летним опытом работы. Мы предлагаем нашим покупателям широкий ассортимент продукции для монтажа систем отопления, водоснабжения, канализации: котлы, насосы, радиаторы, трубы, водонагреватели, трубы полипропиленовые, теплый пол, полотенцесушители, газовые колонки, счетчики воды и пр. производства только известных и проверенных фирм-производителей. Наша работа направлена на достижение цели – улучшение качества жизни населения, благодаря внедрению современных систем отопления и водоснабжения. Опытные консультанты индивидуально помогут каждому покупателю разобраться в тонкостях инженерных систем. Наш магазин удобно расположены в центре города (см. схема проезда).
Компания «Три Дюйма работает в Ростове-на-Дону как с частными лицами, так и с монтажными организациями с 2003 года! При комплексном заказе оборудования и комплектующих для систем отопления, водоснабжения и канализации на нашем сайте мы гарантируем Вам более низкую цену, чем при покупке в магазине за счет экономии на складских и консультационных расходах.
В нашей компании «Три дюйма» широкий ассортимент продукции, рассчитанной на российские условия эксплуатации.

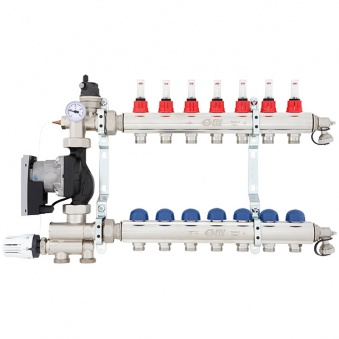

Регулировочно-смесительная группа 6133R000 FIV с насосом Wilo Yonos PARA RS 25/60
Смесительный узел для теплого пола с насосом FIV 6133R000 FIV UFH Mixing Controller
Предварительно собранный регулировочно-смесительный узел с фиксированной температурой, циркуляционным насосом, с термостатическим смесительным клапаном для низкотемпературных систем отопления с кронштейном для крепления на стене или в коллекторном шкафу.
Комплектация:
- клапан-смеситель с резьбой М30х1,5 под термостатическую головку;
- клапан-регулятор байпасного типа;
- насос Wilo Yonos PARA RS 25/60
- термометр, рассчитанный на температуру 0-80°С;
- термостатическая головка, регулируемая от +20 до +65°С, с погружным датчиком;
- воздухоотводчик;
- кронштейн для монтажа на стену или в коллекторный шкаф.
| 1 | 1 подающая коллекторная планка для системы напольного отопления с запорно-регулирующими кранами или расходомерами (если предусмотрены) |
| 2 | 1 обратный коллектор для системы напольного отопления, подготовленный для монтажа термоэлектрических головок (если предусмотрены) |
| 3 | 1 крепежная скоба для коллекторов (если предусмотрены) |
| 4 | 1 крепежная скоба для смесительного узла |
| 5 | 1 смесительный клапан с резьбой М30х1,5, пригодный для установки термостатической головки c погружным зондом, температура от 20°С до 65°С (если предусмотрено) или электрического серводвигателя (не входит в комплект поставки) |
| 6 | 1 байпасовый калибровочный клапан (регулирование температуры с зафиксированным значением) — 1шт. гнездо для возвратного датчика (регулировка посредством климат-контроля) |
| 7 | 1 циркуляционный электронный насос Wilo Yonos PARA RS 25/60 |
| 8 | 1 гнездо для температурного датчика на линии подачи |
| 9 | 1 контрольный термометр от 0-80°С |
| 10 | 1 автоматический клапан для стравливания воздуха 1/2″ |
| 11 | 1 термостатическая головка с погружным датчиком от +20 до +65°С (регулирование температуры с фиксированным значением) |
| 12 | 1 невозвратный клапан (не показан на рисунке) |
| 13 | 2 шт ориентируемые заливные/сливные вентили с соединением и защитной крышкой (если предусмотрены) |
| 14 | 1 комплект шаровых вентилей (в комплект поставки не входят) |
| 15 | 1 коробка с термостатом безопасности для электропроводки циркуляционного насоса низкотемпературного контура (факультативно) или 1 базовый блок для установки термоэлектрических головок (факультативно) |
| Максимальная температура первичного контура | 90°С |
| Максимальное давление | 10 бар |
| Р макс. первичного контура | 1 бар |
| Диапазон регулирования во вторичном контуре (настр. фиксированного значения) | 20-65°С |
| Регулирование температуры с фиксированным значением | 10 кВт байпас поз. 0 |
| Регулирование температуры с фиксированным значением | 12,5 кВт байпас поз. 5 |
| Регулировка посредством системы климат-контроля | 11,5 кВт |
| Потеря давления на смесительном клапане (настр. фиксированного значения) | Kv 3 |
| Потеря нагрузки с открытым клапаном байпаса (настр. фиксированного значения) | Kv max 4,8 |
| Потеря давления на смесительном клапане (климатическая настройка) | Kv 4 |
| Шкала термометра | 0-80°С |
| Резьба на головной части смесительного узла | 1″ наружная |
| Резьба на головной части коллекторов (если предусмотрены) | 1″ внутренняя |
| Циркуляционный насос Wilo Yonos PARA RS 25/60 | |
| Межосевое расстояние | 130мм |
| Подсоединение | G11/2″ |
| Скорость вращения | 800-4250 об./мин |
| Максимальный напор | 6.2м |
| Максимальный расход | 3,3 м 3 /ч |
| Максимальная температура воды | 95°С (температура окружающей среды 57°С) |
| Максимальная температура воды | 90°С (температура окружающей среды 59°С) |
| Максимальная температура воды | 70°С (температура окружающей среды 70°С) |
| Электрическое подключение | 1 230 Вольт, 50/60 Гц |
| Класс защиты | IPX 4D, изоляция F |
| Номинальная мощность двигателя | 37 Вт |
| Потребление электроэнергии | 1 230 Вольт: 3÷45 Вт |
| Потребляемая сила тока | 1 230 Вольт: 0.03÷0.44 А |
| Энергетический класс | А |
Смесительный узел может быть установлен непосредственно на стену, для этого необходимо закрепить скобу с помощью соответствующих дюбелей и болтов, которые устанавливаются в отверстие, или в шкаф с помощью перегородок по 120 см. В обоих случаях необходимо установить узел на высоту не менее 300мм от пола, таким образом, будет возможно правильно и быстро смонтировать трубопровод.
Регулировочно-смесительная группа без насоса 6132R000 FIV
Смесительный узел для теплого пола без насоса FIV 6132R000 FIV UFH Mixing Controller
Предварительно собранный регулировочно-смесительный узел с фиксированной температурой, с термостатическим смесительным клапаном для низкотемпературных систем отопления с кронштейном для крепления на стене или в коллекторном шкафу.
Комплектация:
- клапан-смеситель с резьбой М30х1,5 под термостатическую головку;
- клапан-регулятор байпасного типа;
- термометр, рассчитанный на температуру 0-80°С;
- термостатическая головка, регулируемая от +20 до +65°С, с погружным датчиком;
- воздухоотводчик;
- кронштейн для монтажа на стену или в коллекторный шкаф.
| 1 | 1 подающая коллекторная планка для системы напольного отопления с запорно-регулирующими кранами или расходомерами (если предусмотрены) |
| 2 | 1 обратный коллектор для системы напольного отопления, подготовленный для монтажа термоэлектрических головок (если предусмотрены) |
| 3 | 1 крепежная скоба для коллекторов (если предусмотрены) |
| 4 | 1 крепежная скоба для смесительного узла |
| 5 | 1 смесительный клапан с резьбой М30х1,5, пригодный для установки термостатической головки c погружным зондом, температура от 20°С до 65°С (если предусмотрено) или электрического серводвигателя (не входит в комплект поставки) |
| 6 | 1 байпасовый калибровочный клапан (регулирование температуры с зафиксированным значением) — 1шт. гнездо для возвратного датчика (регулировка посредством климат-контроля) |
| 7 | 1 циркуляционный электронный насос (не входит в комплект поставки) |
| 8 | 1 гнездо для температурного датчика на линии подачи |
| 9 | 1 контрольный термометр от 0-80°С |
| 10 | 1 автоматический клапан для стравливания воздуха 1/2″ |
| 11 | 1 термостатическая головка с погружным датчиком от +20 до +65°С (регулирование температуры с фиксированным значением) |
| 12 | 1 невозвратный клапан (не показан на рисунке) |
| 13 | 2 шт ориентируемые заливные/сливные вентили с соединением и защитной крышкой (если предусмотрены) |
| 14 | 1 комплект шаровых вентилей (в комплект поставки не входят) |
| 15 | 1 коробка с термостатом безопасности для электропроводки циркуляционного насоса низкотемпературного контура (факультативно) или 1 базовый блок для установки термоэлектрических головок (факультативно) |
| Максимальная температура первичного контура | 90°С |
| Максимальное давление | 10 бар |
| Р макс. первичного контура | 1 бар |
| Диапазон регулирования во вторичном контуре (настр. фиксированного значения) | 20-65°С |
| Регулирование температуры с фиксированным значением | 10 кВт байпас поз. 0 |
| Регулирование температуры с фиксированным значением | 12,5 кВт байпас поз. 5 |
| Регулировка посредством системы климат-контроля | 11,5 кВт |
| Потеря давления на смесительном клапане (настр. фиксированного значения) | Kv 3 |
| Потеря нагрузки с открытым клапаном байпаса (настр. фиксированного значения) | Kv max 4,8 |
| Потеря давления на смесительном клапане (климатическая настройка) | Kv 4 |
| Шкала термометра | 0-80°С |
| Резьба на головной части смесительного узла | 1″ наружная |
| Резьба на головной части коллекторов (если предусмотрены) | 1″ внутренняя |
Смесительный узел может быть установлен непосредственно на стену, для этого необходимо закрепить скобу с помощью соответствующих дюбелей и болтов, которые устанавливаются в отверстие, или в шкаф с помощью перегородок по 120 см. В обоих случаях необходимо установить узел на высоту не менее 300мм от пола, таким образом, будет возможно правильно и быстро смонтировать трубопровод.
Смесительный узел для теплого пола FIV UFH Mixing Controller
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Предназначение смесительного узла FIV UFH Mixing Controller — комплектация систем отопления низкотемпературного типа (тёплый пол и т.п.).
Комплектация:
- клапан-смеситель с резьбой М30х1,5 под термостатическую головку;
- клапан-регулятор байпасного типа;
- термометр, рассчитанный на температуру 0-80С;
- термостатическая головка, регулируемая от +20 до +65С, с погружным датчиком;
- воздухоотводчик;
- кронштейн для монтажа на стену или в коллекторный шкаф.
-
Присоединение 1 Особенности без насоса Максимальное рабочее давление, бар 10 Максимальная рабочая температура, °C 90 Регулировка температуры, °С 20-65°С -
