Обвязка радиаторов отопления металлопластиковыми трубами

Обвязка радиатора: арматура и особенности использования разных видов труб

В этой статье нам предстоит выяснить, какой запорной и дросселирующей арматурой может комплектоваться современный отопительный прибор. Кроме того, мы узнаем, какие трубы могут использоваться на отоплении, и познакомимся с тонкостями их монтажа.

Схема обвязки для городской квартиры.

Разводка

Наиболее востребованы при проектировании автономных отопительных контуров однотрубная и двухтрубная разводки.

Несколько упрощенно их можно описать так:

• в первом случае розлив отопления описывает кольцо по всему отапливаемому помещению. Радиаторы разрывают это кольцо или, что правильнее, врезаются параллельно розливу.
• во втором варианте исполнения по периметру помещения разводится два розлива — подача и обратка. Каждый отопительный прибор представляет собой перемычку между ними.

Рисунок делает разницу более понятной.

Важный момент: двухтрубное отопление требует обязательного дросселирования каждой батареи.
Без балансировки вентилями или дросселями весь объем воды будет прокачиваться через ближние к котлу радиаторы; дальние будут греть куда слабее, а в сильные морозы и вовсе могут быть разморожены.

Подключение радиатора

Секционный радиатор имеет четыре радиаторные пробки, к каждой из которых теоретически может быть подключена подводка. На практике для циркуляции теплоносителя через батарею достаточно двух врезок — подающей и обратной. Отопительные приборы подключаются по одной из трех схем.

Подключение	Описание	Особенности
Одностороннее	Для соединения с подводками используются верхняя и нижняя пробки с одной стороны	Подключение удобно в плане компактности размещения подводок. Однако эффективно прогреваются только первые 5-8 секций. Последние секции заметно холоднее и быстро заиливаются, требуя периодической промывки
Диагональное	Используются верхняя радиаторная пробка с одной стороны и нижняя с другой	Все секции прогреты равномерно. Теплоотдача максимальна. Заиливается только низ крайних секций со стороны глухой нижней пробки
Нижнее	Используются обе нижних пробки	Теплоотдача на 10-12% ниже, чем при диагональном подключении. Промывка не требуется; секции не заиливаются в принципе

Арматура

Давайте выясним, какая запорная и дросселирующая арматура понадобится в каждом из описанных случаев.

Для однотрубной разводки

Типичное решение для популярнейшей, простой и безотказной однотрубной ленинградки — нижнее подключение отопительных приборов; чуть реже используется диагональное.

Минимальна цена следующего комплекта арматуры для каждого радиатора:

• шаровый кран — 2 штуки (подача и обратка);
• кран Маевского — 1 штука.

Подсказка: кран Маевского устанавливается в верхнюю проходную пробку.

Шаровые краны обеспечивают возможность отключения радиатора; воздушник позволяет стравить воздух выше уровня подводок. Однако такая обвязка требует заметных затрат времени при запуске и не позволяет гибко регулировать теплоотдачу радиатора.

Вот продвинутый комплект оборудования, решающий обе проблемы:

• шаровый кран для подводки обратки;
• дроссель или термоголовка (термостатический клапан) для подводки подачи;
• автоматический воздухоотводчик.

Здесь использован именно такой набор арматуры.

Дроссель позволяет регулировать теплоотдачу батареи своими руками. Несколько более дорогостоящая термоголовка самостоятельно регулирует проходимость подводки, снижая или увеличивая теплоотдачу в зависимости от температуры воздуха в помещении.

При диагональном подключении радиатор может снабжаться промывочным краном. Лучшие промывочники получаются из обычных шаровых кранов с резьбами папа-мама, ввернутыми в проходные радиаторные пробки.

Для двухтрубной разводки

Инструкция по подбору арматуры для двухтрубной схемы отличается лишь тем, что наличие как минимум одного дросселя в комплекте делается обязательным. Балансировка отопления, помните? А вот без воздушников в том случае, если один из розливов проходит выше отопительных приборов, можно обойтись: единственный кран Маевского или автоматический воздухоотводчик устанавливается в верхней точке контура.

Заметьте: часто автоматический воздушник является частью группы безопасности отопительного котла и находится в его корпусе.

Наиболее практичный набор арматуры включает:

• дроссель на обратном трубопроводе;
• термоголовку на подаче;

Дроссель и термоголовка на подводках.

• при диагональном и одностороннем подключении — промывочный кран в нижней пробке.

Трубы

Какие трубы могут использоваться для обвязки, и какие их особенности нужно учитывать?

Сталь

Ей обвязываются биметаллические отопительные приборы в системах центрального отопления. Способ соединения труб — сварка; батареи монтируются на сгонах с резьбовыми фитингами.

Важно: в системах ЦО перед вентилями и дросселями на подводках обязательно должна присутствовать параллельная стояку перемычка.
Иначе ваша дросселирующая арматура будет регулировать проходимость всего стояка.

На фото хорошо видна перемычка перед вентилями.

Отдельно стоит упомянуть оцинкованную сталь. Она считается неподходящим для отопления материалом, и абсолютно незаслуженно. Среди прочего, оцинковкой выполнялась обвязка чугунных радиаторов отопления в сталинках постройки середины прошлого века; эти трубы и сейчас состоянием не отличаются от новых.

Единственный недостаток оцинковки — в том, что все соединения приходится делать резьбовыми: выгорающий на сварных швах цинк делает трубу уязвимой перед коррозией.

Металлопластик

Обвязка радиаторов отопления металлопластиковыми трубами возможна, но с несколькими ограничениями.

• Она применима только для автономных систем с их ограниченным давлением.
• Желательно использовать пресс-фитинги.
• Если применяются компрессионные фитинги, то использование калибратора обязательно. В противном случае при совмещении трубы с фитингом задираются резиновые уплотнительные кольца на штуцере, что приводит к течи через несколько циклов нагрева и охлаждения.

Полипропилен

Обвязка радиаторов отопления полипропиленом тоже может быть с легким сердцем рекомендована лишь для автономных контуров.

И здесь есть пара ограничений:

• Предпочтительны армированные трубы с рабочим давлением PN25.
• Длинные прямые участки разлива снабжаются компенсаторами — кольцевыми или П-образными изгибами, которые гасят удлинение розлива при нагреве.

Схемы обвязки радиаторов отопления полипропиленом должны включать компенсаторы на прямых участках.

Заключение

Как видите, в проектировании отопительных систем для частного дома есть достаточно много тонкостей. С некоторыми из них можно познакомиться, просмотрев видео в этой статье. Успехов!

Как обвязывать систему отопления: схемы и 3 тонкости подключения батарей

Для эффективной работы системы отопления выполняется обвязка радиаторов. Данная процедура сопровождается установкой запорно-регулирующей арматуры, что гарантирует надежность отопительного оборудования.

Перед монтажными работами заранее выбирается тип радиаторов и варианты подключения.

Отопление состоит из нескольких компонентов: трубопровод, котел, радиаторы и приборы отопления. Подключение батарей не отличается сложностью. Выбирается место для радиаторов, к ним подводятся трубы и соединяются.

Разводка: обвязка радиатора отопления

Применяются разные виды обвязок. Выбор зависит от разнообразных условий. Качество обвязки влияет на работоспособность и продуктивность системы.

Запорно регулирующая арматура бывает с использованием запорного крана, с ручным или автоматическим устройствами регулирования.

Кран не предусматривает регулировку температурного режима. Ручная регулировка позволяет устанавливать температурное значение без специального оборудования.

Автоматическое регулирование предполагает установку специального вентиля, который регулирует температурный показатель теплоносителя.

В автономных отопительных системах используются однотрубная и двухтрубная разводки.

1. Одноконтурный вид характеризуется разносом теплоносителя по всему периметру помещения в одном контуре. Радиаторы монтируются в систему, с учетом перемещения теплоносителя. Магистраль разделяется пополам, в которой линия отходящая от котла называется подачей, а вторая часть трубопровода–обраткой.
2. Во второй системе устанавливается две линии перемещения теплоносителя: подающая и обратная. Каждый из контуров подключается к радиатору. В двухтрубной системе температура, подающаяся в радиаторы, равная.

Подключение радиатора своими руками: монтаж чугунных, алюминиевых и других батарей

Чтобы правильно подключить батарею отопления требуется два подсоединения для обратной и подающей труб.

Схема подключения радиаторов отопления бывает следующих разновидностей:

1. Одностороннее подключение характеризуется тем, что подводка подсоединяется с помощью патрубков. При этом хорошо прогреваются ближайшие секции, а остальные прохладнее. Часто требуется промывка радиатора.
2. При диагональном подсоединении применяется верхний патрубок радиатора и нижний с разных сторон. Данное подсоединение отличается хорошей теплоотдачей. Заиливаются секции в нижней части.
3. Нижнее подключение выполняется в нижней области радиатора. Теплоотдача меньше, чем при диагональном способе. Не нужна промывка системы отопления.

Вне зависимости от подключения применяются запорные краны для радиаторов отопления.

Кроме кранов устанавливается терморегулятор, который регулирует мощность подачи теплоносителя.

Для удаления лишнего воздуха применяется кран маевского. Этот воздухоотводчик повышает теплоотдачу.

Создавая проектирование отопления частного дома, лучше использовать нижнюю и боковую схемы разводок. Это упростит монтаж и сократит расходы на материалы.

Подключение радиаторов выполняется по следующей схеме:

1. При монтаже упаковочная пленка не снимается до окончания работ, чтобы не причинить вреда изделию.
2. Перекрывается трубопровод и выполняется демонтаж старой конструкции.
3. Определяется место установки. При этом учитываются необходимые расстояния от подоконника и от пола. На стеновой поверхности делаются метки для монтажа кронштейнов. Затем кронштейны крепятся на стену.
4. На отопительное изделие устанавливается запорное устройство, терморегуляторы, муфтовый кран и воздухоотводчики. Обеспечивается герметичность конструкции. При этом резьбовые соединения обматываются специальным льном и промазываются силиконовым герметиком.
5. Приборы монтируются к кронштейнам и ровняются по горизонтальной линии при помощи уровня.
6. Затем подсоединяются трубопроводные системы с использованием переходников и быстроразъемных соединений.
7. Выполняется опрессовка конструкции и тестовая подача теплоносителя. Проверяются все элементы соединения и отсутствие течи теплоносителя.

Для хорошей теплоотдачи и циркуляции воздуха рекомендуются следующие правила:

• расстояние от батареи до подоконника не менее 7-11 см;
• от батареи до напольного покрытия – не менее 11 см;
• между стеной и отопительным прибором просвет составляет не менее 3-4 см;
• ширина радиатора составляет не менее половины расстояния оконного проема.

Арматура

При любом типе подключении требуется дросселирующая и запорная арматура.

Способ монтажа отопления подбирается на этапе проектирования. Однотрубная разводка доступна по цене. Двухтрубный вид разводки более дорогой, но эффективный.

Схема для однотрубной разводки

Система ленинградка отличается безотказной работой и простотой монтажа. При этом производится нижнее или диагональное подключение.

Обвязка радиатора – схемы и стыковка

По большому счету, обвязка обогревателя, это подключение нового игрока в игру. Радиатор стыкуется с трубами, оснащается новыми заглушками и регулирующими кранами – все, он уже в игре.

Но озвученная простота сработает только тогда, когда все сделано правильно, теплоносители проходят радиатор в нужном направлении, сами радиаторы оснащены фитингами с полным пониманием проблем совместимости, соединения герметизируются со знанием дела.

Грамотный ввод конструкции.

Простой процесс, а знания нужны

Для понимания правильности процесса разобьём его на составляющие.

Вся инструкция выглядит следующим образом:

• Имеющиеся схемы подключения радиаторов отопления – выбираем;
• Совместимость различных типов батарей и фитингов – проверяем;
• Обвязка радиаторов с трубами – стыкуем.

Знание схемы – пол проблемы решено!

Для информации! Отдельно будут рассмотрены общие правила пространственного размещения радиатора, так как пренебрежение ими может значительно снизить КПД батареи.

Общие понятия

Нарушение простых правил размещения батарей могут свести на нет все последующие этапы обвязки, снизив эффективность одного звена до 25%.

• Расстояние от подоконника не должно быть менее 10 см;
• Расстояние от пола до нижнего края радиатора не должно быть меньше 12 см;
• Радиатор впритык к стене не ставится, минимальный зазор между ними должен быть 20 мм;

К сведению! В монтажный комплект вместе с пробками входят держатели для секционных батарей, а для панелей, крепления входят в комплект с радиатором. Они изначально спроектированы под необходимый промежуток.

Но желание нашего человека сэкономить и все сделать по-своему, заставляет это сделать. Еще один прием, который напомнит вам про необходимость промежутка – на стену под батарею клеится утеплитель с фольгированным отражателем, и между ним и радиатором нужен зазор.

Не далеко, не близко, не высоко, не низко.

• С осторожностью необходимо относится к нишам под батареи. Желание скрыть обогреватель может привести к потере эффективности и теплоотдаче. Любителям эстетики цена вопроса может составить 10% потери теплоотдачи в нишах полуоткрытого типа и 20% – в нишах закрытого типа.

Разберемся со схемами

Важно правильно вписать радиатор в схему. В коттеджах, в малоквартирных домах может присутствовать две схемы отопления. В многоквартирных домах, как правило, один вариант.

1. Однотрубная схема;
2. Двухтрубная схема.

При однотрубной схеме вода от котла проходит весь цикл от котла, через батареи, в котел по одной трубе.

Трудно сказать, какова изначальная задумка инженеров-разработчиков данной схемы, но именно она имеет множество недостатков:

• Вода или теплоноситель под давлением подаются на верхнюю точку и самосливом уходят вниз. Температура воздуха в верхних помещениях или этажах будет больше, чем в нижних;
• Фактически полное отсутствие регуляции процесса. При простом оборудовании можно задать расчетную величину для теплоносителя, но нижним этажам от этого не будет резона;
• Аварийные работы как локальные, так и целого стояка вызывают массу проблем. Необходимо отключать стояк или дом.

Фото оптимальной схемы разводки.

К сведению! Говоря, что регуляция процесса отсутствует, мы несколько отошли от истины, сейчас есть сложные системы, которые позволяют регулировать этот процесс. Но они очень дорогие и рассчитаны только на дома с автономным котлом.

Двухтрубная схема и проще и надежнее. Теплоноситель подается по одной трубе, остывшая вода уходит по другой.

Здесь есть два варианта подключения:

• Первый – трубы, приводящая и отводящая, располагаются с одной стороны;
• Второй – приводящая труба заходит в одну сторону, а отводящая выходит с другой стороны. Эта схема применима для длинных и невысоких батарей, как правило, напольного типа, для качественного распределения тепла.

Внимание! Какой бы тип соединений не применялся, труба с теплой водой должна быть сверху, а труба с холодной водой, называемая еще «обраткой» – снизу. В источниках вы встретите вариант подведения горячей воды снизу как возможный или альтернативный.

Это было приемлемо лет 40 назад, когда обвязка радиаторов отопления полипропиленом была из разряда фантастики, да и трубы были только металлические, правда и тогда выходили из положения. Говорим сразу – нижняя подводка горячей воды вас разочарует.

Радиаторы готовы

Сбор радиаторов проблем не составит, все делается своими руками по стандартам:

• Определимся со схемой подключения (горячий подвод сверху, вы помните), нижнюю часть отдадим под обратку;
• На верхнем входе, противоположном входу теплоносителя, ставится пробка с краном Маевского, для спуска воздуха;
• На нижнем выходе, противоположном выходу обратки, устанавливаем глухую пробку радиатора.

На вход и на выход устанавливаем краны.

Совет! Все резьбовые соединения, для которых не предусмотрены резиновые уплотнители, герметизируем паклей и специальной пастой, либо же специальной ФУМ лентой, напоминающей изоленту.

Несколько слов о совместимости

Материал	Свойства
Чугун	Принимает все, что подходит ему по резьбе
Сталь	Прекрасно чувствует себя с латунью, нержавейкой, медью
Алюминий	Плохо переносит медь, латунь. Оцинковку воспринимает как необходимость

Стыковка – процесс окончательный

На сегодня в процессе обвязки могут принимать участие три вида труб:

• Обвязка чугунных радиаторов отопления с металлическими трубами. Если честно, то металл + чугун, это вариант вчерашнего дня. Выбрали чугунные батареи из-за их надежности, длительного удержания температуры, пожалуйста, пользуйтесь, но трубы можно поменять на полипропилен;
• Обвязка радиаторов отопления металлопластиковыми трубами. Достаточно надежный вариант. Имеет металлическую оплетку, позволяет подойти к любым труднодоступным местам, не меняя схему соединения. Прекрасно повторяет любую кривизну стены.
• Схемы обвязки радиаторов отопления полипропиленом самая интересная. При всех достоинствах, аналогичных металлопластиковым трубам, полипропиленовые соединения на порядок надежнее. Так, в данном случае применяется пайка с помощью специальных паяльников для таких труб.

Пенопропилен – труба и пайка – монолит.

Совет! Полипропиленовые конструкции выставляются медленнее металлопластиковых, но зато вы получаете гарантию на трубу, соединения, пайки. В случае же с металлопластиком разницы температур дают различные расширения на металл и на пластик, что может привести к течи, причем в самый неподходящий момент.

В заключение

Правила обвязки радиатора просты: главное знать, куда подключить, а видео в этой статье подскажет, какие фитинги вам нужны, и под какой ключ.

Обвязка батарей отопления

После того, как были вставлены окна и двери в соответствующие проёмы, полы и стены готовы к чистовой отделке, приступают к выбору отапливающего оборудования, типа труб и варианта их подключения (обвязки) между собой. Современные отопительные системы реализуются при использовании множества различных компонентов. Среди них основную задачу выполняют обогревательные котлы, трубопровод и непосредственно сами обогреватели (радиаторы), устанавливаемые в помещения.

Процесс реализации проекта довольно прост. Он состоит из таких основных этапов, как разметка мест для установки обогревательного оборудования, подводка к нему трубопровода и подключение. Обвязка для батарей может реализовываться с использованием разных типов труб, способов и схем их соединения. Независимо от того, какая была выбрана схема и оборудование, вариантов обвязки всего 2 – это одноконтурная (т.н. однотрубная) и двухконтурная (или двухтрубная). Рассмотрим их подробней.

Одноконтурная обвязка батарей отопления

Однотрубная система предполагает подачу нагретой воды от верхнего этажа к нижнему. При этом одна и та же труба используется, как для подачи, так и для отвода воды. Т.е. в такой системе все радиаторы на всех этажах подключены к одному отопительному контуру (трубе).

Сегодня подобная обвязка для батарей довольно часто используется при строительстве многоэтажных домов. Она немногим легче и дешевле в реализации, однако, имеет существенные недостатки в плане эффективности, почему перестаёт использоваться всё чаще. Сюда относится:

• Отсутствие возможности регулировки температуры отопления в отдельно взятом радиаторе (имеются варианты реализации регулировки только при использовании специальной сантехнической арматуры, использование которой не всегда уместно);
• Заметное падение температуры при прохождении воды по трубопроводу, т.е. нижние этажи здания обогреваются значительно хуже верхних;
• При необходимости технического обслуживания или ремонта какого-либо отдельно взятого сегмента системы (например, прорвало трубу на одном из этажей) приходится отключать от отопления весь отопительный контур (стояк).

Обвязка радиатора отопления двухтрубная (двухконтурная), как ясно из названия, предполагает использование контура из двух труб: одна служит для притока, другая для отвода горячей воды (в профессиональном жаргоне труба отвода именуется как «обратка»).

Двухконтурная система исключает все недостатки одноконтурной, т.е. – это:

• Возможность регулировки температуры на каждом сегменте по отдельности;
• Одинаковая эффективность обогрева на всех этажах здания;
• Возможность быстрого отключения сегмента системы для проведения технического обслуживания или его ремонта.

Цена обвязки радиаторов отопления согласно такой схеме более высока, т.к. здесь используются большее количество расходных материалов – сами трубы, фитинги и запорная арматура (вентиля). Даже при отказе от резьбовых фитингов и использовании пайки для соединения труб (в случае с пластиковыми трубами – полипропиленовые, ПВХ или другого типа), количество точек для пайки всегда выше, чем у одноконтурных систем. А это – дополнительный расход на оплату труда мастеров.

Как бы там не было, после выбора той или иной системы, переходят к выбору схемы подключения радиаторов к трубопроводу. Существует несколько основных схем обвязки батарей отопления. Рассмотрим их.

На текущий момент активно используются 3 основные схемы подключения обогревательного оборудования к трубопроводу – это:

1. Одностороннее боковое подключение. Патрубки для подачи и вывода воды из радиатора располагаются с одной стороны – в верхней и нижней части. В этом случае подводящая труба подключается к верхнему патрубку, обратка – к нижнему. Эта схема считается наиболее эффективной в плане теплоотдачи, т.к. подача воды снизу вверх уменьшает мощность батареи примерно на 10%.
2. Диагональное подключение. Такая схема наиболее эффективна при использовании радиаторов большой длины. Заключается она в подключении подводящей трубы в верхнюю часть радиатора с одной стороны, а отводящей – в нижнюю часть противоположенной стороны. Делается это для того, чтобы равномерно прогреть отопительный прибор. Обратная схема подключения значительно снижает теплоотдачу радиатора.

Обвязка радиатора отопления может выполняться при использовании различной запорной и дроссельной арматуры. Она подбирается, как правило, в зависимости от использованной системы подключения труб с отопительным оборудованием.

В одноконтурной системе для подключения одного радиатора потребуется:

• Два шаровых крана, обеспечивающих возможность отключения радиатора из общей системы;
• Кран Маевского (или воздухоотводящий кран) – необходим для выпуска воздуха из радиатора в случае его накопления;
• Для увеличения эксплуатационных качеств радиатора используются (не обязательно) дроссели или термостатические клапаны (дают возможность регулировки температуры нагрева) и автоматические воздухоотводящие краны.
• При диагональной схеме подключения радиаторов также используется промывочный кран, которым может служить обыкновенный шаровой краник, установленный в пробки радиатора.

Обвязка для батарей в случае с двухконтурной системой выполняется при помощи этого же набора сантехнической арматуры за исключением лишь того, что здесь использование дросселя является обязательным, а кран Маевского или автоматический воздухоотводящий кран используется всего один в самой верхней части контура. Наиболее практичный набор арматуры для подключения одного радиатора выглядит следующим образом:

• На подводящей трубе устанавливается терморегулирующий клапан;
• На обратке – дроссель;
• При диагональном соединении промывочный кран устанавливается в нижней пробке радиатора.

Независимо от того, какая используется схема подключения радиаторов в одноконтурной или двухконтурной системе, требований к использованию конкретных видов труб не имеется. Исключение составляют центральные системы отопления с высоким рабочим давлением, в которых использование стальных труб является обязательным. В случаях с автономными системами отопления возможно использование металлопластиковых и пластиковых труб.

Обвязка для батарей в случае с центральной системой отопления предполагает использование параллельной стояку перемычки, устанавливаемой перед дросселями и вентилями. В противном случае дросселирующая арматура будет регулировать не отдельно взятый радиатор, а полностью весь отопительный контур.

Стальные трубы, в свою очередь, делятся на две основные группы – с защитным цинковым покрытием или без него. Оцинковка защищает сталь от коррозии на протяжении очень длительного времени, однако она делает невозможным использование сварки для соединения труб, т.к. сварные швы станут причиной коррозии. В этом случае используются резьбовые фитинги, а это не столь надёжно по сравнению со сваркой.

Металлопластиковые трубы – это конструкция, состоящая из металлической (обычно алюминиевый сплав) трубки, с обеих сторон покрытой слоев пластика. Обвязка для батарей из металлопластика имеет несколько особенностей монтажа, включая:

• Использование труб возможно исключительно в автономных системах отопления с невысоким уровнем давления.
• Для соединения труб с арматурой и радиатором желательно использование пресс-фитингов (обжим штуцера фитинга металлической нержавеющей гильзой).
• Если было решено использование пресс-фитингов, тогда обязательным является установка калибратора. В противном случае невозможно добиться качественного соединения трубы с фитингом, т.к. в большинстве случаев в процессе монтажа уплотнительные кольца штуцера задираются, что приводит к протечке уже через 2-3 год эксплуатации.

Обвязка для батарей из пластиковых (полимерных) труб – наиболее распространённый вариант построения систем отопления. Изделия выполняются из различных полимерных материалов, куда относится поливинилхлорид (ПВХ), полиэтилен (ПЭ), полипропилен (ПП) и др.

Каждый из этих материалов имеет свои достоинства и недостатки, поэтому выбор в пользу того или иного типа труб зависит от условий, в которых они будут использоваться, характеристик отопительной системы (давление, максимальная температура нагрева и т.д.). Как бы там не было, пластик отличается высокой стойкостью к коррозии и длительным сроком службы при условии соблюдения всех норм и правил при монтаже отопительной системе.

Остались вопросы? Позвоните или напишите нам!

Обвязка радиатора – схемы, применяемое оборудование

Как подключаются радиаторы отопления? — какая обвязка этих приборов…

• Радиатор должен отключаться кранами на подаче и обратке. Отопление выходит со строя, когда на улице 30 градусов мороза, для ремонта одного радиатора систему отопления сливать недопустимо…
• Схема подключения должна быть такой, чтобы жидкость циркулировала через всю площадь радиатора.

Как разместить радиатор

При установке батарей нужно оставить зазоры. Между стеной и радиатором нужно оставить не меньше 3 см, чтобы не создавать сопротивления потоку воздуха. От пола — не меньше 15 см, до подоконника — не менее 10 см.

Не желательно помещать радиатор в ниши или закрывать экранами. В таком случае будет теряться полезная отдача тепла из-за ухудшения циркуляции воздуха. Причем можно потерять и 50% мощности радиатора, если поместить его в кожух.

Схемы включения

Схемы подключения общеизвестны. Лучшая – диагональная, с ней реализуется условно до 100% от мощности, которую способен развить прибор.

Возвратноточная (боковая) допустима только лишь при длине прибора не более 1,0 метра, в этом случае КПД уменьшается не более чем на 10%. Другие же схемы не желательны, — большая потеря КПД при нижнем подключении, например…

Что нужно устанавливать

Каждый радиатор снабжается пробками для перехода с диаметра секций на диаметр трубопровода. В большинстве своем радиаторы подключают на резьбу 1/2 дюйма, что соответствует трубам 16 мм металлопластика и 20 мм (наружный) полипропилена. Но могут подключаться и на 3/4 дюйма.

Приобретается соответствующий комплект пробок к радиатору, они устанавливаются на всех торцах на резиновых уплотнениях с применением мягкого ключа для затяжки, чтобы не испортить эмаль.

Воздушный кран Маевского

Каждый радиатор снабжается воздушным краном Маевского, который устанавливается в верхней свободной пробке. Радиатор на креплениях устанавливается или горизонтально, или с небольшим возвышением в сторону крана Маевского.

Обязательное отключение – простейшая обвязка

Простейшая обвязка радиаторов – установка отключающих шаровых кранов. Регулировать поток ими не допустимо (делать не полное открытие), ввиду того, что они быстро выйдут со строя.

Зачем делать байпас

Байпас между подачей и обраткой необходим только при однотрубной схеме отопления, при последовательном включении радиаторов. Например, в многоквартирных домах, к стояку радиаторы подключаются обязательно с байпасом, чтобы отключение одного радиатора мало влияло на всю систему и не останавливало бы циркуляцию теплоносителя по системе.

Как уплотнять резьбовые соединения

При подключении радиаторов металлические резьбовые соединения категорически не рекомендуется уплотнять фум-лентой. Она дает течь при каком либо провороте в соединении. Все должно быть закручено со 100% гарантией надежности.

Это обеспечивается льняным волокном или сантехнической нитью. Резьба обматывается не слишком тонким слоем, намотка смазывается сантехнической смазкой (допускается постным маслом), закручиваине делается ключами с умеренным натягом.

Типичная обвязка радиатора в регулируемой системе

Подключение шаровыми кранами делается там, где требуется только два режима работы радиатора – «включил-выключил».

• Но в некоторых радиаторах требуется регулировка потока, чтобы отбалансировать всю систему. Например, в тупиковой схеме на первом радиаторе уменьшают расход, если количество приборов в тупике 5 шт. и более. Поэтому на таких радиаторах на обратке ставят балансировочный клапан вместо обычного шарового крана.

• В некоторых комнатах радиаторы возможно понадобится периодически отключать или уменьшать их мощность, для экономии энергии. Такие приборы, мощность которых регулируется, снабжаются на подаче настроечным винтовым краном с помощью которого можно плавно изменять расход теплоносителя.

Обвязка радиаторов также включает уголки, тройники…, чтобы направить трубы, например, к стене… Наличие таких фитингов и их расположение определяется в каждом конкретном случае.

Наличие балансировочных клапанов и кранов расхода на отдельных радиаторах определяется при составлении схемы отопления….

Автоматизированное управление радиатором

Радиатор может управляться автоматически и поддерживать в комнате заданную температуру. Поможет в этом термоголовка, которая управляет клапаном так, чтобы поддерживалась заданная температура воздуха.

Теплоотдачу радиаторов можно программировать во времени, если применить соответствующую компьютеризированную термоголовку. Это полезно, при задании отключения отдельных комнат по времени, например на ночь и первую половину дня, кода все на работе… Правда у нас, в отличие от западных стран, такие устройства уже не окупаются…

Термоголовки на всех радиаторах можно применять лишь с автоматизированным котлом, который отключится, если в системе все радиаторы или большинство окажутся закрытыми. Возможность частичного применения таких приборов с обычным котлом рассматривается для каждого проекта…

Обвязка радиатора: схемы и особенности запорно-регулировочной арматуры

Подключение батарей – одна из наиболее важных процедур при монтаже системы отопления. От выбора способов подводки труб и корректного использования запорной арматуры зависит эффективность работы всей аппаратуры и комфорт вашего жилья. Мы рассмотрим схемы обвязки радиаторов отопления полипропиленом и другими материалами, а также дадим ряд полезных советов по монтажным работам.

На фото – конвектор с нижней подводкой труб.

Подключение отопительных приборов

Общие сведения

Допускается обвязка чугунных радиаторов отопления пластиковыми подводками.

Для начала мы напомним об основных особенностях бытовых отопительных систем. В городских квартирах батареи подключены к централизованным открытым системам подачи теплоносителя, тогда как в большинстве загородных домов используются автономные закрытые системы.

Централизованная подача отличается более низким качеством теплоносителя, более высоким давлением и температурой, повышенной аварийной активностью. Поэтому для таких систем следует корректно подбирать материал подводок и радиаторов.

Здесь будут уместны стальные или медные магистрали, детали сшитого полиэтилена, а также чугунные, медные или биметаллические конвекторы отопления.

Магистрали из сшитого полиэтилена хорошо подойдут для транспортировки теплоносителя.

Важно!
Существует немало данных об успешном использовании полипропиленовых подводок и алюминиевых батарей отопления в городских квартирах, однако такой выбор вы делаете на свой страх и риск.

Разводка внутридомовых магистралей подачи бывает разной:

1. Однотрубной, двухтрубной и коллекторной;
2. Верхней и нижней;
3. Горизонтальной и вертикальной.

Также бывает подача с принудительным и самотечным движением теплоносителя, однако в наше время самотечные варианты встречаются только в деревнях. Централизованная подача происходит под давлением, а современные автономные схемы снабжены циркуляционными насосами.

Правильный выбор запорно-регулировочной арматуры повышает удобство эксплуатации батарей.

Важно!
С точки зрения типов обвязки приборов важен способ разводки по количеству магистралей: однотрубная и двухтрубная подводка имеют отличия при подключении.

Схемы обвязки

На фото хорошо видны элементы обвязки.

Наиболее важным фактором, который влияет на КПД приборов, является схема их подключения к стоякам.

Рассмотрим существующие схемы подробнее:

• Боковое подключение. При такой обвязке теплоноситель входит в прибор сбоку, наполняет секции и вытекает обратно с той же стороны. Применяется достаточно часто, особенно в многоквартирных домах с вертикальной разводкой;
• Нижнее подключение. В этом случае подача подключена снизу, теплоноситель наполняет прибор и вытекает также снизу, но ближе к другой стороне батареи. Такая схема стала популярной недавно с появлением подпольной или плинтусной разводки;
• Диагональное подключение. Теплоноситель входит в прибор в верхней точке сбоку, наполняет его и выходит снизу на противоположной стороне. Считается наиболее эффективным способом, благодаря которому достигается равномерный прогрев прибора и максимальная теплоотдача;
• Однотрубное подключение. Прибор имеет только одну точку входа, являясь по сути просто тупиковым расширением. Наименее эффективный способ.

При монтаже системы своими руками изучите отличия способов подсоединения аппаратуры.

Важно!
Теплоноситель при боковом и диагональном подключении должна входить в верхней точке.
Если пустить его снизу-вверх, потери КПД могут составить до 20 %.

Обвязка радиаторов отопления полипропиленом с применением байпаса.

При использовании однотрубной системы подводки желательно включать в обвязку байпас. Он позволит отключить изделие для ремонта или замены без остановки всей внутридомовой схемы.

Запорно-регулировочная арматура

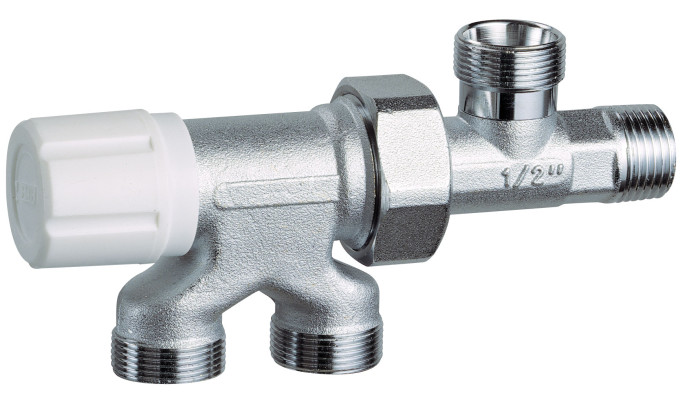

Обвязка радиаторов отопления металлопластиковыми трубами с использованием запорного вентиля.

Давайте рассмотрим элементы обвязки более подробно. Как правило, типичный конвектор имеет четыре отверстия – по одному у каждого угла. В одно из верхних отверстий входит подающая жила, которая отводится от стояка с помощью муфты.

Перед входом в прибор на подающей стороне ставят шаровый кран, вентиль или терморегулировочный клапан. С противоположной стороны в верхнее отверстие монтируют кран Маевского для отвода лишнего воздуха из системы.

Обвязка батареи при однотрубной системе.

Обратный патрубок выходит чаще всего снизу с той же или противоположной стороны (см. главу про схемы обвязки), она комплектуется шаровым краном. Оставшееся отверстие закрывают заглушкой.

Подключать прибор лучше с помощью американок, которые оборудованы накидными гайками. Это позволит легко отсоединить его от магистрали в случае необходимости ремонта или замены.

Подающая сторона оборудована клапаном с термоголовкой.

Выполнять обвязку проще всего с помощью пластиковых деталей, так как они не требуют электродуговой сварки. Полипропилен позволяет создавать сложные разветвленные схемы без особого труда. Металлопластиковые трубы из сшитого полиэтилена также просты в монтаже, но их цена намного выше.

Вывод

Для наиболее эффективной работы отопления важно правильно выбрать способ и тип подключения приборов к патрубкам подачи и отвода теплоносителя. Для самостоятельного монтажа вам понадобится инструкция, которую мы представили в видео в этой статье.
