Что такое сплит-система и чем она отличается от кондиционеров — моноблоков

Среди всех типов домашних кондиционеров «сплиты» занимают первое место по количеству установок в квартирах и частных коттеджах (80—85% от общего числа). Тенденция сохраняется, поскольку указанные климатические агрегаты удобны в эксплуатации, не отнимают полезную площадь, мало шумят. Наша задача – подробно разъяснить, что такое сплит-система, рассмотреть принцип работы и разновидности этих бытовых приборов.

Устройство и отличие от других кондиционеров

Сначала разберемся с терминологией. По определению, кондиционерами называют любые климатические установки, обрабатывающие воздух и доводящие его до нужной кондиции. Агрегаты могут выполнять ряд функций:

• охлаждение, нагрев;
• осушение, увлажнение;
• очистка, обеззараживание;
• приточно-вытяжная вентиляция помещений с принудительным побуждением.

Справка. Комплексная обработка воздуха, например, фильтрация + нагрев + увлажнение, — это кондиционирование. Все задействованные агрегаты, средства управления, вентиляционные каналы и решетки составляют систему кондиционирования воздуха (сокращенно – СКВ).

Классическая сплит-система — это кондиционер, разделенный на 2 блока – внешний и внутренний (английское слово split означает «разделять»). Наружный модуль представляет собой корпус больших размеров, где располагаются основные элементы охладителя:

• компрессор;
• теплообменник – конденсатор;
• вентилятор;
• расширительный клапан (в бытовых моделях – капиллярная трубка);
• четырехходовой клапан, переключающий режимы охлаждение/обогрев;
• бачок ресивера – осушителя хладагента;
• датчики, контроллер зимнего комплекта;
• конденсаторы и реле включения компрессора.

Дополнение. Во внешних блоках инверторных моделей устанавливается электронная плата управления, соединенная с внутренним модулем специальным кабелем.

Уличный агрегат монтируется снаружи на стену здания либо ставится на балконе (лоджии) без остекления. Второй блок меньших размеров ставится внутри комнаты – обычно крепится к стенке в верхней зоне помещения, соединяется с наружным 2 фреоновыми магистралями и кабелем. Внутренний модуль включает такие элементы:

• теплообменник-испаритель;
• тангенциальный вентилятор с крыльчаткой в виде длинной турбины;
• электронная схема управления, датчики температуры;
• фильтры очистки комнатного воздуха;
• жалюзи, поворачиваемые шаговыми электродвигателями;
• ванночка для конденсата, трубка дренажа.

Включение и настройка сплит-системы предусматривается от пульта дистанционного управления. Количество реализованных в кондиционере функций зависит от типа и цены конкретной модели.

Схема устройства внутренней части кондиционера в разрезе

Как работает сплит-система

Перейдем к технической стороне вопроса. Принцип действия «сплита» не отличается от работы других холодильных машин — перенос тепловой энергии из одного места в другое. В данном случае – из квартиры на улицу. Переносчиком (на техническом языке – рабочим теплом) выступает хладагент — фреон, испаряющийся при отрицательной температуре.

Важный момент. Фреоны – соединения углеводородов с фтором – переносят большое количество тепла за счет фазового перехода из жидкого агрегатного состояния в газообразное и обратно. В бытовых кондиционерах применяется 2 марки хладонов – R22, R410a. Характеристики последнего соответствуют современным экологическим требованиям, R22 считается устаревшим.

Как работает «сплит» после включения и установки заданной температуры в комнате:

1. Контроллер принимает сигнал датчика, фиксирующего высокую температуру в помещении. Запускается компрессор, вентилятор внутреннего модуля начинает прогонять воздух сквозь соты теплообменника-испарителя.
2. Фреон, находящийся в трубках радиатора, переходит в паровую фазу, интенсивно поглощая тепло. Дальше фреон идет по трубке в наружный блок и попадает в компрессор, поднимающий давление газа. Сжатие производится с одной целью – чтобы пар сконденсировался при более высокой уличной температуре.
3. По дороге хладагент пропускается через ресивер – осушитель, предохраняющий компрессор от влаги.
4. Двигаясь по трубкам внешнего теплообменника, обдуваемого большим осевым вентилятором, сжатый фреон снова принимает жидкое состояние, параллельно сбрасывая поглощенное тепло.
5. В дроссельном (расширительном) клапане давление жидкости снижается, затем хладон возвращается во внутренний блок по трубке меньшего диаметра. Цикл повторяется.
6. Когда температура помещения снижается до заданной величины, контроллер по сигналу датчика останавливает компрессор. Следующий запуск происходит после нагрева комнаты на 2—3 градуса.
7. Из-за разности температур воздушных потоков и теплообменных поверхностей выделяется конденсат, стекающий в специальную ванночку. Оттуда вода стекает наружу по наклонной дренажной трубке.

Примечание. Мы дали описание работы обычной сплит-системы, действующей по принципу «on/off» (вкл/выкл). Более современные кондиционеры — инверторы — функционируют непрерывно, о чем рассказывается ниже. Предлагаем посмотреть видео о фазовых переходах фреона внутри охладителя:

Когда нужно перейти в режим обогрева, четырехходовой электрический клапан переключает движение хладона в обратную сторону. Внешний радиатор становится испарителем, внутренний – конденсатором, тепло забирается с улицы и перемещается в жилое помещение.

Аналогичным образом работают так называемые моноблоки – оконные и мобильные кондиционеры. Разница заключается в протяженности фреоновых магистралей – когда все теплообменники и вентиляторы установлены в едином корпусе, длина коммуникаций не превышает 1 м, на сплит-системах – до 7 м.

Схема работы моноблочной версии кондиционера, где все элементы собраны в одном корпусе

В недорогих «сплитах» комнатный воздух проходит сквозь сетку грубой очистки из полипропилена. Более продвинутые модели могут оснащаться несколькими фильтрами, осушителем и ионизатором воздуха.

Охладители инверторного типа

Особенность этих сплит-систем – непрерывная работа компрессора. Силовой блок питания – инвертор – изменяет производительность агрегата, снижая либо увеличивая частоту электрического тока. Что это значит на практике:

1. При запуске охладителя компрессор работает на максимальной мощности.
2. Когда температура воздуха приближается к заданной, по команде контроллера инвертор постепенно уменьшает производительность компрессора.
3. При достижении установленного температурного порога мощность агрегата снижается до минимума.
4. Сплит-система переходит в режим поддержания температуры – производительность регулируется в зависимости от нагрева воздуха.

Обогрев происходит аналогично – сначала температура комнаты поднимается на максимальной мощности, затем обороты двигателя компрессора уменьшаются и наращиваются по сигналу датчика. Чем «инвертор» лучше кондиционера «on/off»:

• отсутствуют скачки напряжения от запусков электромотора;
• снижается общий расход электроэнергии;
• перепады температуры внутри помещения практически незаметны, как случается после остановки компрессора;
• зимой постоянно работающий компрессор не застывает на морозе.

Самый дорогой элемент подобных СКВ — плата инвертора, иначе — частотного преобразователя

Справка. Некоторые модели «инверторов» сохраняют работоспособность до минус 30 °C на дворе. Правда, интенсивность обогрева существенно падает. Подробнее об инверторных сплит-системах читайте в отдельном материале.

Градация по мощности

Поскольку первые кондиционеры появились в США, холодопроизводительность установок измерялась в британских тепловых единицах – BTU. Производители до сих пор выпускают линейки сплит-систем согласно стандартному ряду мощностей – 7000, 9000, 12000 BTU и так далее. В обозначении конкретной модели присутствовала соответствующая цифра – 07, 09, 12…

Справка. Одна тысяча BTU/час соответствует 293.07 Вт или 0.293 кВт.

Сейчас большинство производителей указывает производительность по холоду в киловаттах либо в двух единицах – кВт и BTU. Ниже в таблице представлена стандартная линейка мощностей бытовых и полупромышленных сплит-систем.

Разновидности кондиционерных блоков

Устройство внутренних и уличных модулей всех «сплитов» одинаковое, за исключением некоторых мелочей. Агрегаты делятся на виды по способу размещения комнатного блока:

1. Самые распространенные – настенного типа. Из названия ясно, что модуль подвешивается на стену внутри помещения.
2. Канальные (бескорпусные) модели встраиваются в прямоугольные воздуховоды системы кондиционирования частного дома.
3. Кассетные блоки крепятся к перекрытию, охлажденный воздух подается в 4 направлениях сверху вниз. Корпус агрегата прячется за подвесным/натяжным потолком, на виду остается нижняя панель.

Слева направо: колонный, кассетный и потолочный модуль

Модуль колонного типа ставится на пол в удобном месте. Название произошло от формы агрегата – узкий высокий корпус напоминает колонну (изображена выше на фото).

Потолочные блоки приплюснутой формы монтируются к перекрытию. Не нуждаются в дополнительной облицовке подвесными потолками.

Напольные версии крепятся к стене на высоте 10…30 см от пола согласно инструкции производителя.

Примечание. К бытовой серии относятся только настенные сплит-системы. Остальные – кассетные, канальные, колонные, напольно-потолочные — являются полупромышленными агрегатами. Применяются в офисах, кафе, административных зданиях, хотя никто не мешает повесить потолочный кондиционер в квартире.

Отдельного упоминания заслуживают мульти-сплит-системы, состоящие из одного наружного мощного блока и 2—4 внутренних. Такая СКВ способна поддерживать разную температуру в нескольких комнатах и применяется в исключительных ситуациях, когда нельзя разместить на фасаде здания 2—3 отдельных модуля.

Почему лучше выбирать два-три «сплита» вместо одной мульти-системы:

• более высокая цена оборудования при одинаковой стоимости монтажа;
• внешний мультиблок не позволяет одновременно охлаждать и нагревать два соседних помещения, допускается работа только в одном режиме;
• наружный агрегат отличается габаритами и приличным весом;
• стоимость сервисного обслуживания возрастает из-за увеличенного объема фреона и сложного устройства блока, в котором может стоять 2—3 компрессора.

В больших торговых центрах и производственных зданиях используются промышленные сплит-системы – центральные и крышные roof-top кондиционеры. В них блоки тоже разделены – внутри помещений стоят фанкойлы, приточные агрегаты, снаружи – модули очистки, нагрева и охлаждения (чиллеры).

Родство с тепловыми насосами

Устройство инверторной сплит-системы и воздушного теплового насоса (ТН) идентично. Оба агрегата используют принцип холодильной машины, забирают тепло наружного воздуха и нагревают внутренний. Отличия в конструкции – ради повышения эффективности площадь наружного теплообменника-испарителя ТН существенно увеличена, поэтому блок зачастую ставится на землю, как показано ниже на фото.

Геотермальные насосы, извлекающие тепло грунта, тоже конструктивно близки к сплит-системам. Разница – в способе отбора и передачи теплоты внешнему испарителю – здесь вместо уличного воздуха используется незамерзающий теплоноситель, протекающий по петлям подземных контуров. Основной рабочий цикл идентичен – рассол либо антифриз испаряет в теплообменнике фреон, отдающий тепло воздуху или водяной системе отопления.

Напоследок о монтаже

Как правило, монтажные работы выполняют мастера – холодильщики, располагающие специальным оборудованием – вакуумным насосом, манометрическим коллектором и перфоратором для бурения стен. Но маломощные модели — «семерки», «девятки» — можно смонтировать самостоятельно, взяв перечисленный инструмент в аренду.

Рекомендации по монтажу:

1. Располагайте уличный модуль под окном для удобства обслуживания, внутренний ставьте поближе к наружной стене. Лучше уложиться в 3 метра.
2. Приобретите медные трубки, соответствующие по диаметру сервисным портам, расположенным на боковой стенке корпуса.
3. Чтобы при работе компрессора блок не вибрировал и не гудел, надежно закрепите его на стеновом кронштейне.
4. Тщательно развальцовывайте медные трубки – от этого зависит герметичность системы и работоспособность «сплита».
5. Не располагайте внешний агрегат на застекленной лоджии или балконе.

Также посоветуем внимательно прочитать заводскую инструкцию кондиционера и ознакомиться с нашим руководством по монтажу домашнего охладителя воздуха.

Сплит системы для квартиры: преимущества и недостатки, популярные производители, монтаж

Сегодня представить себе жизнь в городе без кондиционера практически невозможно, особенно если речь идет о южных регионах, где летом устанавливается высокая температура. Сплит система для квартиры – это настоящий спаситель от духоты, да и зимой она может неплохо помогать прогревать помещения. Если вы придете в магазин, то у вас начнут разбегаться глаза от обилия моделей и производителей. Как сделать правильный выбор и не ошибиться, ведь мы хотим купить верного и надежного помощника не на один год? Сегодня мы поможем читателю ответить на этот и другие вопросы, относящиеся к теме. Итак, сплит системы – типы, производители, цены, установка.

Сплит система для квартиры

Сплит-система — это

Сплит-система — кондиционер, система кондиционирования воздуха, состоящая из двух блоков: внешнего (компрессорно-конденсаторного агрегата) и внутреннего (испарительного). Внешний блок монтируется вне кондиционируемого помещения. Внутренний блок монтируется внутри кондиционируемого помещения или в вентиляционную систему здания. Друг с другом блоки соединяются медными теплоизолированными трубами.

Характерная особенность сплит-системы — это возможность не только охлаждения воздуха, но и его нагрева. Компрессор устройства может начать перемещение воздушных масс в обратном направлении, в случае переключения режима работы.

Принцип работы кондиционера

Давайте пойдем с вами по порядку – нам важно знать, как работают кондиционеры, каких они бывают типов и что это принесет нам, как конечным пользователям продукта. Климатическая техника появилась на рынке уже очень давно, но если раньше это были грубые громоздкие аппараты, то сегодня в век технического прогресса они становятся компактными, красивыми и очень удобными в эксплуатации.

Сплит система – это еще и часть интерьера помещения

Модели сплит систем отличаются по мощности, но не только. Сегодня производители в них закладывают дополнительные функции, которые кому-то нужны, а кому-то нет.

Принцип работы кондиционера схож с холодильником. Охлаждение происходит по следующему принципу.

Схема сплит-системы, работающей в режиме охлаждения

1. Начинается оно во внешнем блоке, который выносится за пределы помещения – в нем хладагент (фреон) находится в состоянии газа.
2. Он подается в компрессор, где из-за сжатия под давлением начинает расти его температура.
3. Затем фреон попадает в конденсатор, где его охлаждает всасываемый вентилятором блока воздух – в этот момент фреон из состояния газа переходит в жидкость. В таком виде он передается на вентиль терморегуляции, что приводит к падению давления в системе и снижению температуры кипения хладагента. Далее происходит кипение и испарение.
4. В таком виде фреон переходит в испаритель, установленный во внутреннем блоке, где он начинает поглощать тепло из помещения, отдавая обратно прохладный воздух. Во время этого процесса фреон снова становится газообразным и уходит обратно во внешний блок.

Принцип работы сплит системы

Рабочий цикл постоянно повторяется, пока оборудование включено. Поэтому каждый кондиционер имеет следующие части: теплообменник, испаритель, компрессор, регулятор давления и вентилятор.

Какими критериями руководствоваться при выборе

Суть ясна, но на что же нужно смотреть при покупке? В первую очередь, нас интересуют рабочие параметры оборудования.

1. Конструктив системы – существует несколько разновидностей кондиционеров разного размера, формы и конфигурации. Подробно мы их разберем в следующей главе.
2. Выдаваемая мощность оборудования. Не путать с потребляемой, так как эта цифра не позволит точно сориентироваться. Нам нужно рассчитать мощность кондиционера под фактическую площадь помещения, в котором он будет работать.
3. Функциональные возможности – сразу подумайте, потребуется ли вам подогрев воздуха в холодное время года, нужно ли озонирование, фильтрация, увлажнение и прочее.
4. Оцените энергоэффективность прибора – соотношение потребляемой мощности к охлаждающей способности.
5. Немаловажную роль играет шумность агрегата, особенно если вы его покупаете для спальни.
6. Вид системы — вам предстоит выбор между классическим устройством и инверторным. Про отличия расскажем дальше.
7. Ну и как же без рейтинга производителей – мы хотим продукцию зарекомендовавших себя компаний.

Разновидности кондиционеров

Моноблок

Начнем мы с видов кондиционеров. Первый в нашем списке вариант в виде моноблока. Такие приборы еще называют оконными, так как они в них и устанавливаются. Смысл задумки в том, что вся система умещается в одном достаточно компактном корпусе, который устанавливается в форточку. К этой категории можно причислить и мобильные кондиционеры.

Кондиционер-моноблок

Эту конструкцию отличает то, что она может переноситься по вашему усмотрению в разные части дома. Воздухозаборные трубы также выводятся в оконные проемы.

Сегодня такие решения покупают очень редко, да и производители многие их уже сняли с производства, так как у этого вида есть ряд серьезных недостатков. Конечно, они стоят не очень дорого, по сравнению со стационарными аналогами, их очень просто устанавливать, но это не в состоянии перевесить следующие минусы.

1. Установить кондиционер мы можем в окно или проделанный в стене проем. Оба варианта достаточно технически сложны – со стеной все понятно, а для окна нужна конструкция, которая не позволит проникать в помещение горячему воздуху с улицы. Когда появились пластиковые окна и современная фурнитура, сделать это стало сложнее – приходится заказывать специальные оконные блоки и как-то красиво их обыгрывать.
2. Такие кондиционеры достаточно шумные в работе, так как вибрации и звуки от внешнего блока беспрепятственно проникают в дом.
3. Мобильность мобильных кондиционеров, по большому счету, только условность, так как они также привязываются к оконным и дверным проемам. При этом они стоят на полу и загромождают собой место. Если правильно не организовать вывод на улицу, их эффективность будет еще ниже, чем у моноблока, при том, что прибор будет потреблять много электроэнергии.
4. У такого кондиционера нет вывода под сток конденсата, зато есть конденсатоприемник, за наполнением которого нужно регулярно следить.

От работающего с открытым окном кондиционера толку мало

Использовать подобные решения можно только в качестве временной меры. Для городских квартир они подходят мало, а вот где-нибудь в загородном коттедже, куда вы приезжаете на отдых, они будут уместны.

Раздельная сплит система

Далее в нашем списке идут сплит системы, разделенные минимум на два блока – внутренний и внешний. Монтируются они по отдельности, после чего соединяются трассой из медных трубок и заполняются фреоном. Огромный эстетический плюс решения в том, что в помещении вы наблюдаете только красивый и компактный внутренний блок с подсветкой. Все шумные модули выносятся за пределы помещения, что позволяет этим приборам работать практически бесшумно.

Раздельная сплит система

Вид внутреннего блока может существенно отличаться от модели к модели – не похожи размеры, формы, цвета. Такой подход позволил превратить этот прибор в часть интерьера помещения.

Компания «Митсубиши» – один из мировых лидеров по производству сплит систем

У сплит систем существует такая опция, когда к одному внешнему блоку, можно подключать одновременно несколько внутренних. Это позволяет использовать одну систему для качественного охлаждения всех помещений больших квартир – очень удобно и практично. Причем все внутренние блоки будут управляться независимо, со своего пульта управления.

Интересно знать! Стоят такие системы очень дорого, но если сопоставить их стоимость со стоимостью трех отдельных кондиционеров, то разница получается и не такая большая, при том, что вы не загромождаете фасад рядом некрасивых и больших внешних блоков.

Разновидности внутренних блоков для сплит систем

Внутренние блоки сплит систем имеют следующие разновидности.

Кассетные – устанавливают их в подвесные потолки разных типов – натяжные, кассетные, гипсокартонные и прочие. Огромным плюсом конструкции является то, что она визуально не занимает много места и может направлять охлажденный воздух сразу в четырех направлениях. Размер изделия стандартизирован под ячейки кассетных потолков – 60*60 см. Смотрятся они привлекательно, особенно в современных интерьерах. Использовать их можно и в квартирах, но только если вы готовы потерять около 30 см от высоты помещения, что допустимо далеко не всегда. По этой причине их устанавливают преимущественно в частных домах и общественных местах.

Блок кассетного типа

Напольно-потолочные блоки славятся своей универсальностью. Напоминают они внешне современный радиатор и могут быть установлены как под потолком, так и на стене. Так что для квартиры такое решение будет весьма удачным – можно брать, если подвернулся подходящий вариант.

Напольно-потолочный блок

Блок колонного типа. В квартирах такие кондиционеры увидишь нечасто, так же как и канальные, фото которых представим ниже, однако не упомянуть мы их не могли. Первый вариант устанавливается в больших помещениях и внешне похож на небольшой холодильник.

Канальный внутренний блок

Второй крепится скрыто в коробах разной конфигурации, он нуждается в прокладке воздуховодов, которые также занимают много места, однако по ним можно раздельно подавать охлажденный воздух в разные помещения, либо просто равномерно распределить его в пределах одного.

Оба варианта предназначены для охлаждения больших помещений, поэтому имеют большую мощность. И если колонный использоваться будет только в каком-нибудь торговом зале, то канальный может найти место в большом частном доме.

Преимущества и недостатки сплит систем

Теперь давайте выведем общие плюсы и минусы сплит систем. Достоинства следующие.

1. Большой выбор решений.
2. Возможность раздельного управления приборами из разных помещений.
3. Высокая производительность.
4. Низкий шум во время работы.
5. Компактность.

Недостатки у таких систем также имеются.

1. Высокая сложность монтажа и заправки системы фреоном, требующая опыта и специализированного инструмента.
2. Сложность прокладки трассы по открытым поверхностям – часто это выглядит очень неопрятно, что со стороны помещения, что с улицы.
3. Стационарное расположение – хотя этот минус несущественен.
4. Доступ к оборудованию с улицы – проблема первых этажей, где техника может пострадать от рук хулиганов.

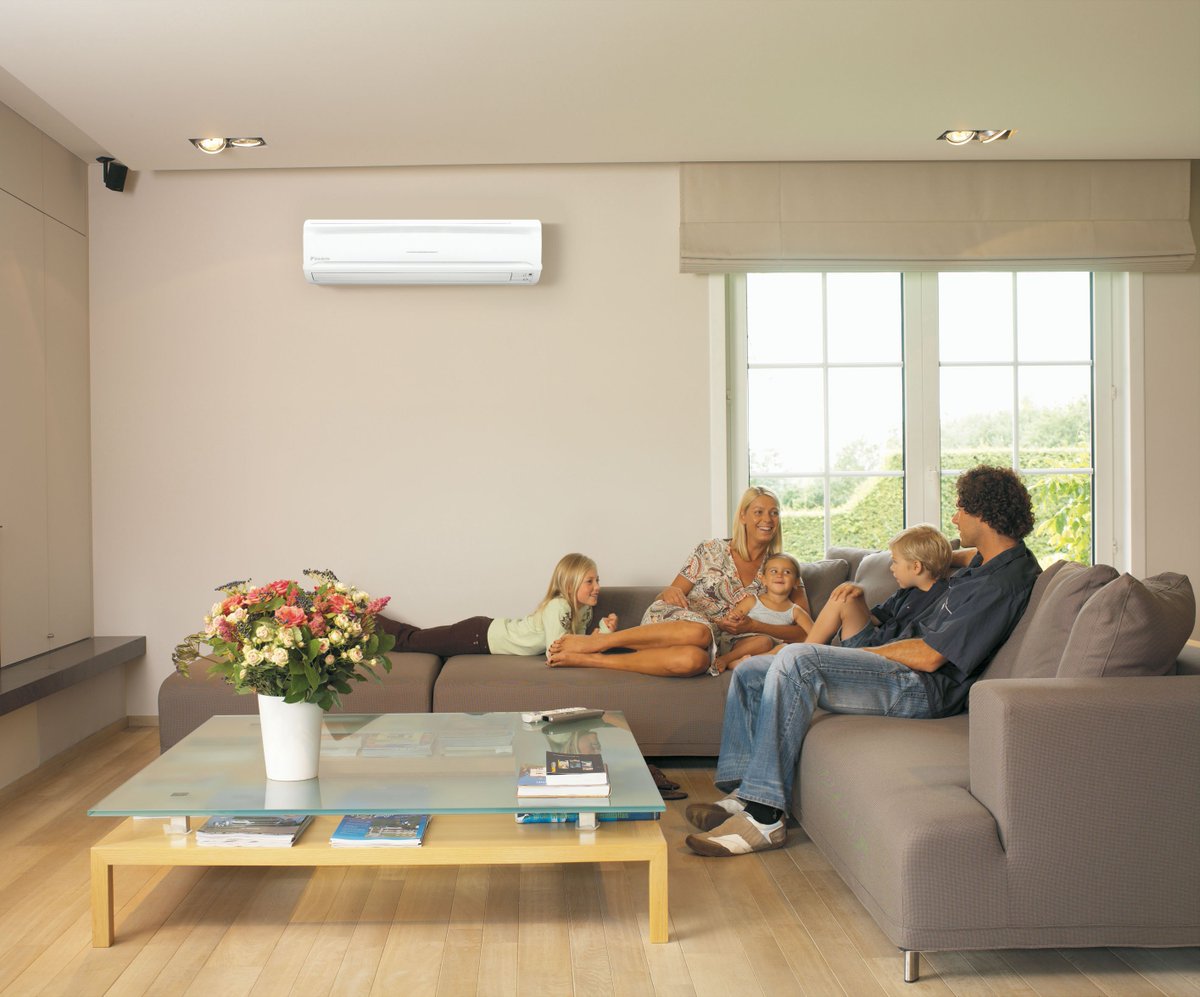

Кондиционер в комнате городской квартиры

Согласитесь, плюсы перекрывают все минусы, так что при выборе климатической техники к себе в квартиру, смотрите именно на сплит системы. С этим разобрались, идем дальше.

Выбор модели по мощности

Очень важно, чтобы сплит система справлялась с охлаждением помещения. Все агрегаты имеют определенную мощность, которой хватает на эффективную работу только с определенным объемом воздуха и количеством тепла в комнате. На подбор влияют и другие параметры, но пока мы в дебри лезть не будем.

Тонкости расчета мощности оборудования

Что будет, если мощности кондиционера будет недостаточно для площади комнаты, в которой он установлен.

1. В первую очередь, это приведет к тому, что прибор будет постоянно работать на пределе своих сил, что приведет к его ускоренному износу, поломкам и дорогостоящему ремонту.
2. Постоянная работа – это регулярно высокий расход электроэнергии.
3. Система будет неэффективной, вы не сможете почувствовать ожидаемую прохладу, разве что только, стоя непосредственно под струей воздуха, но этого мало.

Главный редактор проекта Stroyday.ru.Инженер.

Если мощность будет избыточна, то вы банально переплатите при покупке системы ни за что. Также во время работы в помещении будет некомфортно находиться.

Характеристики кондиционера на этикетке

Расчет мощности не так уж и сложен, но в нем будет учитываться множество факторов, о которых вы и не подозреваете. Например, количество солнечного света, проникающего в помещение, или разница температур на улице и внутри комнаты, получаемая за счет уровня теплопроводности материала стен и окон, или количество работающих электроприборов в помещении, или максимальное количество одновременно находящихся внутри людей, которые также являются источниками тепла.

У нас на сайте есть статья, которая подробно рассказывает обо всех этих тонкостях и точных методах расчета – почитайте. Также мы предложим вам к просмотру видео, в котором эта тема будет также освещена. Единственно, что мы обсудим в этой статье – это влияние, которое оказывает приток воздуха с улицы во время работы сплит системы.

Кондиционер не должен работать с открытыми окнами

1. Некоторые пользователи в попытке максимально быстро охладить помещение включают кондиционер и одновременно открывают окна. Делать так не стоит, так как вы, фактически, начинаете охлаждать улицу – прохладный воздух будет постоянно смешиваться с теплым, поступающим извне, и в результате кондиционер будет работать в таком же режиме, как если бы вы неправильно соотнесли его мощность с объемом комнат.
2. Однако как быть, если воздух в квартире кажется несвежим? Вы можете организовать проветривание, слегка приоткрыв окно, но при этом убедитесь, чтобы в помещении не было сквозняка – закройте двери, и пусть все охлаждается равномерно. Как только освежите комнату, можете прикрыть окно и в полной мере насладиться прохладой.
3. Если вы думаете, что вам так придется часто поступать, обязательно возьмите кондиционер с запасом по мощности – энергии вы будете расходовать больше, но тут уж нужно искать компромисс с комфортом.

Калькулятор расчета мощности кондиционера по площади помещения

Как ориентироваться в маркировке кондиционеров

Нас сейчас не интересует значение каждой буквы в названии модели. Мы хотим научить вас подбирать прибор нужной мощности по самому простому методу. Дело в том, что производители уже сделали расчет по средним данным мощности по площади помещения. Данные эти находятся именно в маркировке изделий.

Расшифровка маркировки климатического оборудования

Придя в магазин, вы услышите от консультантов что-то типа этого – вам хватит в такую комнату и пятерки, или – нет, семерки вам будет маловато. Что означают эти цифры? Это и есть та самая пресловутая мощность, отмеченная в маркировке. Цифры сопоставимы со следующими площадями помещений:

• 7 – берется в комнаты от 18 до 20 квадратов;
• 9 – комнаты до 26 квадратов;
• 12 – 35 метров квадратных.

Каждой цифре соответствует конкретное значение мощности в ваттах, но сути, это особой роли для обывателя не имеет, просто запомните эти соотношения.

Инверторные кондиционеры

Отдельным классом климатической техники являются инверторные сплит системы. Внутри них установлен особый двигатель с функцией управления, что позволяет ему регулировать мощность компрессора. Если обычные кондиционеры постоянно работают с одинаковой интенсивностью, то эти могут при достижении заданного температурного порога снизить обороты и просто поддерживать температуру. Это позволяет эффективно и быстро кондиционировать помещение и в то же время экономить электрическую энергию.

Инверторный кондиционер

Стоят такие спилит системы недешево, но все лучшее всегда имеет хорошую цену. Так как эти приборы не работают постоянно на пределах возможностей, они получают увеличенный срок эксплуатации. На это же влияет отсутствие постоянных включений и выключений компрессора.

Лучшие производители кондиционеров

На рынке климатической техники уже давно обозначены все приоритеты. Лучшие производители известны всем, а безымянные творят себе дорогу – некоторые из них заслуживают внимания, а другие лучше обходить стороной.

Рейтинг сплит-систем по надежности и сроку службы

Главный редактор проекта Stroyday.ru.Инженер.

Если перед вами несколько моделей, сопоставимых по характеристикам и цене, стоит дальше сориентироваться по бренду, который вопреки многим мнениям, все-таки очень важен, ведь уважающие себя компании не будут дурить своих клиентов.

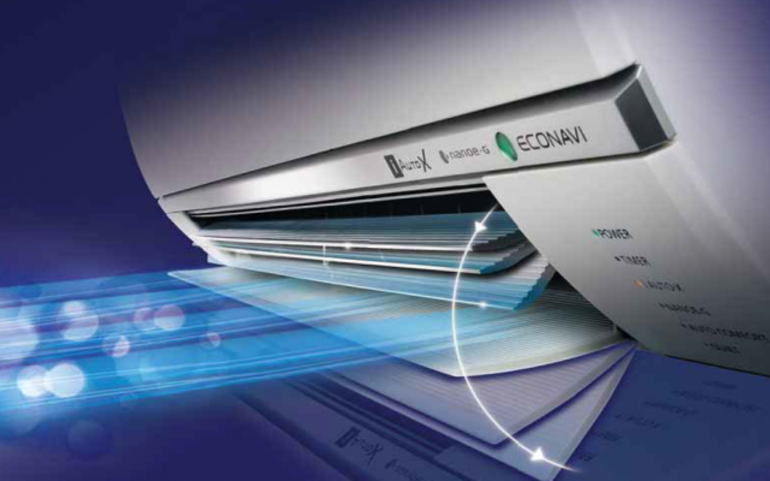

Японская техника всегда славилась высоким качеством

1. Лидерами рынка, производящими кондиционеры в категории «Премьер» являются компании Daikin, Mitsubishi, Carrier, Toshiba, Fujitsu. Их продукция всегда отличается высоким качеством, инновационными разработками, бесшумной работой и качественным сервисным обслуживанием. Стоят такие кондиционеры немалых денег.
2. Средний сегмент – самый распространенный в нашей стране. Сюда пойдут такие фирмы как LG, Samsung, Green, Haier, Zanussi и прочие, которые постоянно мелькают в рекламе.
3. В бюджетном классе творится полный произвол. Тут полно китайских компаний и сориентироваться в их продукции невероятно сложно. Скажем так, купить сплит систему удачно можно, но это настоящая лотерея. Кстати, приборы от компании Hyunday, относятся к этому сегменту – мастера не хвалят их компрессоры и жалуются на частые поломки.

По ценам модели будут отличаться, поэтому сопоставляйте все параметры, о которых мы сегодня с вами говорили.

Рейтинг сплит-систем

Фото	Название	Рейтинг	Цена
Сплит-системы Mitsubishi
#1	Mitsubishi Electric MSZ-LN25VG / MUZ-LN25VG	⭐ 100 / 100	Ссылка на товар
#2		Mitsubishi Electric MSZ-SF25VE / MUZ-SF25VE	⭐ 99 / 100	Ссылка на товар
#3		Mitsubishi Electric MSZ-FD35VA / MUZ-FD35VA	⭐ 99 / 100	Ссылка на товар
#4		Mitsubishi Electric MSZ-FH25VE / MUZ-FH25VE	⭐ 98 / 100	Ссылка на товар
#5		Mitsubishi Electric MSZ-HJ25VA / MUZ-HJ25VA	⭐ 96 / 100	Ссылка на товар
Сплит-системы LG
#1		Настенная сплит-система LG A09AW1	⭐ 100 / 100	Ссылка на товар
#2		Настенная сплит-система LG P24SP	⭐ 99 / 100	Ссылка на товар
#3		Настенная сплит-система LG P12SP	⭐ 97 / 100	Ссылка на товар
#4		Настенная сплит-система LG P07SP	⭐ 96 / 100	Ссылка на товар
#5		Настенная сплит-система LG S09PT	⭐ 95 / 100	Ссылка на товар
Сплит-системы Energolux
#1		Energolux SAS07CH1-AI/SAU07CH1-AI	⭐ 99 / 100	Ссылка на товар
#2		Energolux SAS07L2-A/SAU07L2-A	⭐ 98 / 100	Ссылка на товар
#3		Energolux SAS09CH1-AI/SAU09CH1-AI	⭐ 96 / 100	Ссылка на товар
#4		Energolux SAS09Z3-AI/SAU09Z3-AI	⭐ 94 / 100	Ссылка на товар

Сплит-системы Mitsubishi

№ 5. Настенная сплит-система Mitsubishi Electric MSZ-HJ25VA / MUZ-HJ25VA

• режим вентиляции, поддержания температуры, ночной, осушения воздуха;
• управление с пульта;
• площадь 25 м²;
• компрессор инвертор;
• уровень шума 22 дБ;
• энергоэффективность A класса;
• быстрое и эффективное охлаждение помещения;
• высокая мощность;
• низкий уровень шума;
• простое управление.

• пульт без подсветки дисплея;
• нет регулировки вертикальной шторки с пульта;
• простой дизайн.

№ 4. Настенная сплит-система Mitsubishi Electric MSZ-FH25VE / MUZ-FH25VE

• обогрев и охлаждение помещений до 20 м²;
• режим вентиляции, поддержания температуры, ночной, осушения воздуха;
• дезодорирующий фильтр, плазменный фильтр;
• мощность охлаждения 2500 Вт / обогрева 3200 Вт;
• управление с пульта;
• энергоэффективность A класса;
• уровень шума внутреннего блока 20 дБ — 44 дБ;
• датчик «I see»;
• убивает все бактерии и запахи;
• две раздельные лопасти, которые создают естественный ветерок.

• большие размеры;
• высокая цена;
• дисплей пульта без подсветки.

№ 3. Настенная сплит-система Mitsubishi Electric MSZ-FD35VA / MUZ-FD35VA

• обогрев и охлаждение;
• режим вентиляции, поддержания температуры, ночной, осушения воздуха;
• дезодорирующий фильтр, плазменный фильтр, фильтр тонкой очистки;
• мощность охлаждения 3500 Вт / обогрева 4000 Вт;
• управление с пульта;
• уровень шума внутреннего блока 21 дБ — 43 дБ;
• отлично подходит для детских комнат;
• функция «I see».

• высокая цена;
• внушительный размер.

№ 2. Настенная сплит-система Mitsubishi Electric MSZ-SF25VE / MUZ-SF25VE

• обогрев и охлаждение помещений до 20 м²;
• режим вентиляции, поддержания температуры, ночной, осушения воздуха;
• мощность охлаждения 2500 Вт / обогрева 3200 Вт;
• управление с пульта;
• энергоэффективность A класса;
• уровень шума внутреннего блока 19 дБ — 45 дБ;
• легок в настройке;
• недельный таймер.

• пульт управления без подсветки;
• цена.

№ 1. Настенная сплит-система Mitsubishi Electric MSZ-LN25VG / MUZ-LN25VG

• обогрев и охлаждение помещений до 20 м²;
• режим вентиляции, поддержания температуры, ночной режим, функция осушения воздуха;
• дезодорирующий фильтр, плазменный фильтр, фильтр тонкой очистки;
• мощность охлаждения 2500 Вт / обогрева 3200 Вт;
• управление с пульта и со смартфона (wi-fi);
• энергоэффективность A класса;
• уровень шума внутреннего блока 19 дБ — 45 дБ;
• стильный дизайн, выбор цвета сплит-системы;
• возможность настройки таймера на неделю;
• функция «I see», направление воздуха на всех людей находящихся в помещении;
• высокая степень очистки воздуха;
• не скапливается пыль на самом кондиционере.

• большие размеры;
• нет подсветки дисплея пульта управления;
• цена.

Сплит-системы LG

№ 5. Настенная сплит-система LG S09PT

• обогрев и охлаждение;
• режим вентиляции, поддержания температуры, ночной, осушения воздуха;
• дезодорирующий фильтр, плазменный фильтр, фильтр тонкой очистки;
• мощность охлаждения 2700 Вт / обогрева 2790 Вт;
• управление с пульта;
• уровень шума внутреннего блока 27 дБ — 34 дБ;
• регулировка горизонтального и вертикального потоков с пульта;
• большой выбор режимов работы сплит-системы;
• независимые вертикальные и горизонтальные жалюзи;
• быстро охлаждает помещение;
• высокое качество сборки.

• большие габариты блоков;
• нет подсветки пульта управления;
• ночной режим 7 часов.

№ 4. Настенная сплит-система LG P07SP

• обогрев и охлаждение;
• режим вентиляции, поддержания температуры, ночной, осушения воздуха;
• мощность охлаждения 2050 Вт / обогрева 2500 Вт;
• управление с пульта;
• энергоэффективность A класса;
• уровень шума внутреннего блока 19 дБ — 33 дБ;
• датчик температуры в пульте управления;
• стильный дизайн;
• прочность и надежность сборки.

• нет фильтра двойной защиты DUAL, антибактериального фильтра, плазменного фильтра, дезодорирующего фильтра;
• нет мониторинга энергопотребления;
• нет датчика движения.

№ 3. Настенная сплит-система LG P12SP

• обогрев и охлаждение;
• режим вентиляции, поддержания температуры, ночной, осушения воздуха;
• мощность охлаждения 3520 Вт / обогрева 3520 Вт;
• управление с пульта;
• энергоэффективность A класса;
• уровень шума внутреннего блока 19 дБ — 41 дБ;
• тихий в рабочем режиме;
• удобен в управлении;
• быстро нагревает и охлаждает воздух.

• не регулируется с пульта направление потока по горизонтали;
• небольшой размер пульта управления;
• нет функций Wi-Fi/Bluetooth, функций фильтра и циклического недельного таймера.

№ 2. Настенная сплит-система LG P24SP

• обогрев и охлаждение;
• режим вентиляции, поддержания температуры, ночной, осушения воздуха;
• мощность охлаждения 6450 Вт / обогрева 6650 Вт;
• управление с пульта;
• энергоэффективность A класса;
• уровень шума внутреннего блока 31 дБ — 47 дБ;
• самодиагностика;
• неизменно поддерживает температуру;
• удобный пульт управления.

• маленький температурный лимит;
• высокая цена.

№ 1. Настенная сплит-система LG A09AW1

• обогрев и охлаждение;
• режим поддержания температуры, ночной, осушения воздуха;
• дезодорирующий фильтр, плазменный фильтр, фильтр тонкой очистки;
• мощность охлаждения 2700 Вт / обогрева 3500 Вт;
• управление с пульта;
• энергоэффективность A класса;
• уровень шума внутреннего блока 22 дБ — 35 дБ;
• необычный дизайн;
• высокое качество сборки;
• нижний диффузор закрывается в режиме «Сон».

• высокая цена;
• нет подсветки экрана пульта;
• присутствует скрип пластика.

Сплит-системы Energolux

№ 4. Настенная сплит-система Energolux SAS09Z3-AI/SAU09Z3-AI

• обогрев и охлаждение;
• режим вентиляции, поддержания температуры, ночной, осушения воздуха;
• дезодорирующий фильтр, генератор анионов;
• мощность охлаждения 2700 Вт / обогрева 2800 Вт;
• управление с пульта;
• энергоэффективность A класса;
• уровень шума внутреннего блока 21 дБ — 33 дБ;
• инверторный тип компрессора;
• точная поддержка температуры;
• возможность подстройки таймера под свой режим и график;
• движение жалюзи вверх-вниз, а так же вправо-влево.

• трудный крепеж внешнего блока;
• короткий провод питания.

№ 3. Настенная сплит-система Energolux SAS09CH1-AI/SAU09CH1-AI

• обогрев и охлаждение;
• режим вентиляции, поддержания температуры, ночной, осушения воздуха;
• дезодорирующий фильтр, генератор анионов, фильтр тонкой очистки;
• мощность охлаждения 2500 Вт / обогрева 2800 Вт;
• управление с пульта;
• энергоэффективность A класса;
• уровень шума внутреннего блока 29 дБ — 40 дБ;
• высокое качество;
• самодиагностика;
• режим «Комфортный сон»;
• высокий гарантийный срок;
• удобные настройки.

№ 2. Настенная сплит-система Energolux SAS07L2-A/SAU07L2-A

• обогрев и охлаждение;
• режим вентиляции, поддержания температуры, ночной, осушения воздуха;
• дезодорирующий фильтр, генератор анионов;
• мощность охлаждения 2100 Вт / обогрева 2200 Вт;
• управление с пульта;
• энергоэффективность A класса;
• уровень шума внутреннего блока 22 дБ — 33 дБ;
• большой выбор функций;
• простота в управлении;
• функция глубокой очистки воздуха;
• красивый дизайн;
• высокое качество сборки.

• небольшая длина сетевого шнура.

№ 1. Настенная сплит-система Energolux SAS07CH1-AI/SAU07CH1-AI

• обогрев и охлаждение;
• режим вентиляции, поддержания температуры, ночной, осушения воздуха;
• дезодорирующий фильтр, генератор анионов, фильтр тонкой очистки;
• мощность охлаждения 2200 Вт / обогрева 2300 Вт;
• управление с пульта;
• энергоэффективность A класса;
• уровень шума внутреннего блока 24 дБ — 40 дБ;
• присутствует функция «Комфортный сон»;
• эффективная работа в условиях города;
• долгий срок гарантии;
• соотношение цены и качества.

Установка кондиционера своими руками

В завершение статьи давайте посмотрим, как мастера производят установку кондиционеров. Кому-то будет просто интересно, а кому-то и пригодится на практике.

Таблица. Пошаговая инструкция по монтажу кондиционера.

Этапы, фото	Описание действий
Этап №1	Для начала нужно тщательно подготовиться – все спланировать, рассчитать, купить необходимые материалы/инструменты. Помимо того, важно заранее ознакомиться с инструкцией производителя климатического оборудования – в ней можно найти все необходимые сведения как об установке, так и об эксплуатации.
Этап №2	Теперь нужно определиться с тем, где будет установлен внешний блок. Это очень важный этап – нужно все заранее продумать и спланировать, дабы выбрать для блока лучшее место.
Этап №3	Далее составляется общая схема системы кондиционирования. Благодаря этому можно получить точные замеры длины проводов, труб, кабелей. А если стены придется штробить, вы уже будете иметь готовые размеры и место для этого.
Этап №4	Перед началом монтажных работ кондиционер проверяется, дабы трудоемкая установка не оказалась выполненной напрасно. В особенности, это касается уже бывшего в потреблении климатического оборудования. Времени на такую проверку потребуется немало, но она в любом случае рациональна.
Этап №5	Монтаж сплит-системы подразумевает создание двух магистралей. Одна – это фреоновое соединение внешнего блока с внутренним, другая нужна, чтобы подключиться к электросети. Если провода и трубы не скрыть, это не будет выглядеть эстетично, а потому данные элементы, как правило, скрывают – либо с помощью специального короба, либо вглубь стен (штробирование). Безусловно, если монтаж выполняется во время ремонта, то в штробировании ничего страшного нет, но при наличии уже готовой отделки, чтобы ее не портить, чаще используют монтажный короб.
Этап №6	Внешняя стена сверлится для соединения внешнего блока с внутренним. Если будете делать все в соответствии с инструкцией, работы пройдут легко и быстро.
Этап №7	В целом, монтаж внутреннего блока для всех моделей является примерно одинаковым. Для установки внутреннего блока используется монтажная пластина, которую нужно заранее закрепить на стене. Крепежи не всегда идут в комплекте, а потому их, возможно, потребуется приобретать отдельно.
Этап №8	Следующий этап – это установка наружного блока нашего кондиционера. Блок следует закрепить надежно, дабы обезопасить от влияния погоды и разного рода аварийных ситуаций.
Этап №9	Когда оба блока будут установлены, кондиционер подключается к электрической сети. Это можно сделать как простым включением в розетку, так и проведением отдельной линии от электрощита (если оборудование не оснащено проводом с вилкой или поблизости нет розетки). Для этой работы требуются соответствующие знания и высокая осторожность.
Этап №10	Медные трубки, по которым будет перемещаться фреон, необходимо качественно теплоизолировать. Тогда не будет скапливаться конденсат и влага не будет протекать в помещение. Еще теплоизоляция сохраняет КПД оборудования, а также экономит затраты на электроэнергию. При выборе утеплителя предпочтение лучше отдавать более дорогому и качественному материалу.
Этап №11	Создается медная магистраль, по которой будет двигаться хладагент. Обязательно нужно оборудовать ловушку для масла, требу следует сгибать и резать правильно.
Этап №12	После завершения монтажа следует заняться вакуумированием – перед запуском хладагента из труб удаляется влага, воздух. Сложного здесь ничего нет, важно лишь, чтобы воздух с влагой были удалены эффективно.
Этап №13	Контур системы заполняется фреоном. Ничего сложного здесь нет, но действовать нужно с особой внимательностью. Если ранее были допущены ошибки, то может произойти нарушение работы, утечка хладагента и проч. Все неполадки нужно устранить до запуска установки, а затем еще раз тщательно все проверить.
Этап №14	Для заправки потребуется минимум инструментов, но важно заранее изучить техническую документацию к выбранной модели. Фреон должен быть того типа, что указан производителем.
Этап №15	Для эффективной работы системы важно обеспечить отвод конденсата. В соответствии с инструкцией производителя обустраивается простая дренажная система.
Этап №16	Когда все будет готово, стоит проверить работоспособность сплит системы. Устройство запускается, его фактическая производительность сравнивается с заявленной. Также проверяется герметичность контура. Наконец, сам кондиционер не должен вибрировать, шуметь и т. д.
Этап №17	Если все оборудование исправно работает, остается самая малость – заполнить отверстие, через которое проходит магистраль, изолировать трассу, заделать штробы. Если нужно, коммуникации прячутся в специальная короб. Также перед запуском необходимо провести влажную уборку, дабы цементная пыль не попала в фильтр системы.

Видео — Расчет мощности кондиционера

Видео — Как установить кондиционер?
