Сдан комплекс очистных сооружений на ГНПС-1 трубопровода «Заполярье — НПС Пур-Пе»
Сложнейший инженерный комплекс — линейная часть и объекты нефтепровода «Заполярье — НПС Пурпе» — концентрирует в себе все передовые достижения науки в области трубопроводного транспорта нефти. Водоочистные сооружения ГНПС-1 обеспечивают потребности в хозпитьевой воде, очистку стоков и осадков с производства, минимизируя влияние человека на хрупкую экологию Крайнего Севера.
- Водоочистные сооружения на ГНПС-1
Это самый северный нефтепровод компании «Транснефть». Температура воздуха в тех краях колеблется от -56 ºС зимой до +34 ºС летом, а скорость ветра нередко превышает 40 м/сек.
- Объекты трубопроводной системы «Заполярье — Пур-Пе»
Специалисты НИИ «Транснефть» и проектного института «Гипротрубопровод» использовали весь мировой и российский опыт для обеспечения беспербойного функционирования оборудования, создания комфортных условий для обслуживающего персонала, а также для минимального воздействия на окружающую среду.
- В полярную ночь в этих широтах световой день длится чуть больше часа, а в полярный день солнце вообще не заходит за горизонт
В состав системы водоснабжения и водоотведения ГНПС входит насосная станция хозпитьевого водоснабжения с установкой очистки хозпитьевой воды, очистные сооружения хозбытовых стоков, установка очистки производственно-дождевых стоков, установка обезвоживания осадков очистных сооружений, а также установка оборотного водоснабжения для мойки производственного транспорта. Проектирование и поставку установок обеспечила компания «Инженерная группа ПЛАНА».
- Установка очистки хозяйственно-питьевой воды
Технология очистки исходной воды (из поверхностного источника) выбрана, исходя из наличия и уровня фактических загрязнений, и обеспечивает степень очистки в соответствии с нормами СанПиН 4-01.
- Здание насосной станции хозпитьевого водоснабжения и установки водоподготовки
Очистка хозбытовых сточных вод осуществляется с применением биологических методов на установке СБО.
- Установка биологической очистки
Предварительная обработка реагентами позволяет повысить эффективность процессов очистки и достичь более полного отделения загрязнений на выходе из очистных сооружений.
- Участок реагентной обработки сточных вод
В биореакторах при помощи активного ила происходит биосорбция, биохимическое окисление и разложение загрязнений. Важнейшую роль при этом играет сообщество микроорганизмов — активный ил.
- Очистка хозбытовых стоков в биореакторе
На выходе из очистных сооружений сточные воды подлежат обеззараживанию ультрафиолетом.
- Резервуар чистой воды с блоком УФ-обеззараживания
Отходы «производства» чистой воды — уловленные загрязнения, избыточный и отмерший активный ил — попадают на участок мешкового обезвоживания.
- Мешковое обезвоживание осадков сточных вод
Самое неблагоприятное воздействие на окружающую природу оказывают масло- и нефтесодержащие стоки с производственных участков ГНПС.
- Флотационная очистка производственно-дождевых стоков
Такие сточные воды подлежат очистке на установке ПДСВ с применением методов реагентной обработки, напорной флотации с последующей фильтрацией на механических и сорбционных напорных фильтрах.
- Участок напорных фильтров установки ПДСВ
Нефтесодержащие осадки с очистных сооружений обезвоживаются методом центрифугирования на установке СОО, после чего могут быть утилизированы в компактной форме.
- Участок обезвоживания осадка сточных вод на базе центрифуги
Применяемое в очистных сооружениях ПЛАНА оборудование максимально соответствует требованиям по импортозамещению. Работа очистных сооружений автоматизирована.

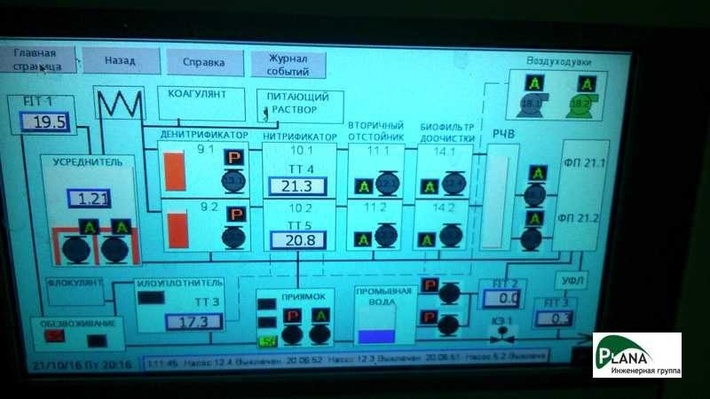

- Графический интерфейс на сенсорной панели оператора очистных сооружений
Наличие большого количества грузового и производственного автотранспорта, работа на удаленных объектах в условиях бездорожья требует периодической мойки машин от загрязнений.

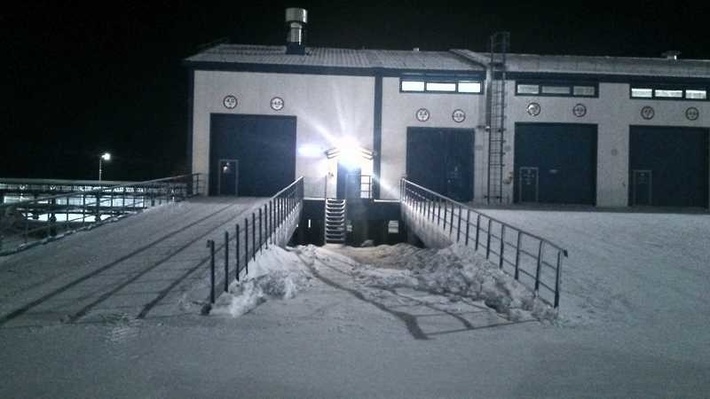

- Здание производственной мойки автотранспорта
Грязная вода от помывки транспорта направляется на установку оборотного водоснабжения СОВМА, а затем возвращается для повторного использования. Эффективную очистку воды от песка, суспензий и глины обеспечивает реагентно-флотационно-фильтрационный метод очистки.
- Установка оборотного водоснабжения в автомойке
Внедрение очистных комплексов и установок на объектах трубопроводной системы «АК Транснефть» позволяет выполнить экологические обязательства компании, сохранить экосистему Севера для следующих поколений.
