II.3.2Мировое водопотребление.

По подсчетам (Львович, 1986), в начале 80-х годов в мире для различных хозяйственных нужд использовалось около 4,5 тыс. км куб., а в 1987 г.- 3,3 тыс. км куб. воды. Этот объем составляет почти 8% общего полного стока с поверхности суши в океан. Можно заключить, что в целом мировое хозяйство вполне обеспечено пресными водами в количестве, необходимом для удовлетворения своих потребностей. Следует, однако, обратить внимание на очень резкий, почти безудержный рост недопотребления во второй половине XX в. За последние 80 лет сельскохозяйственное использование воды увеличилось в 6 раз, коммунальное — в 7 раз, промышленное — в 20 раз, а общее — в 10 раз.

По отдельным составляющим водохозяйственный баланс мира в современный период складывается следующим образом.

Коммунально-бытовое водоснабжение. В начале 80-х годов на нужды населения расходовалось около 200 км куб., и при этом 100 км куб. терялось безвозвратно. В 1990 г, для этих целей изымалось уже более 300 км куб. Нормы водопотребления на 1 человека составляют в среднем 120-150 л в сутки. В действительности они сильно колеблются. В городах промышленно развитых стран водопотребление особенно велико. Например, в странах Европы оно поднимается до 300-400 л/сут. В городах развивающихся стран, расположённых в субаридных или аридных районах, нормы снижаются до 100-150 л/сут. Много меньше расходует воды сельский житель. В гумидных областях в развитых странах он потребляет в сутки до 100-150 л воды, а в сухих тропических районах — не более 20-30 л.

Согласно данным Всемирной организации здравоохранения (ВОЗ) в настоящее время в мире более 1,5 млрд. человек не обеспечены чистой, безопасной для здоровья водой, а к 2000 г. их число может достигнуть 2 млрд. человек.

Промышленное водоснабжение. Уникальные свойства воды как природного тела позволяют очень широко использовать ее в разнообразных отраслях промышленности. Она употребляется в энергетических целях, в качестве растворителя, охладителя, составного компонента многих технологических процессов. Водоемкость различных производств меняется в зависимости от вида продукции, применяемых технических средств и технологических схем. На производство 1 т готовой продукции в настоящее время расходуется следующее количество пресных вод: бумаги — 900-1000 куб.м ., стали — 15-20 куб.м., азотной кислоты — 80-180 куб.м, целлюлозы — 400-500 куб.м, синтетического волокна — 500 куб.м, хлопчатобумажной ткани-300-1100 куб.м и т.д. Огромные объемы воды потребляют энергетические установки для охлаждения энергоблоков. Так, для работы ТЭС мощностью в 1 млн. кВт необходимо 1,2-1,6 км куб. воды в год, а для работы АЭС той же мощности – до 3 км куб. (Розанов, 1984), Только на нужды энергетики забирается из водных источников 320 км куб. воды, при этом 20 км куб. теряется.

Теплоэнергетика широко применяет оборотные системы водоснабжения, привлекая часть отработанных и очищенных вод других промышленных производств, так как для охлаждения можно употреблять воды относительно низкого качества. Водопотребление в энергетических целях дает 300 км куб. термических стоков, требующих для разбавления 900 км куб. свободных пресных вод.

Доля остальных производств в общем водопотреблении на нужды промышленности еще больше — 440 км куб.; за счет систем оборотного водоснабжения расходуют 700 км куб., одновременно теряя более 10% этого объема. Именно в промышленных установках возникают стоки, обогащенные особо токсичными соединениями, трудно поддающимися удалению из отработанных вод. Общий объем стоков — 290 км куб. Поскольку современная технология водоочистки еще далека от совершенства и многие предприятия в различных странах сбрасывают свои стоки в водоемы недостаточно или слабо очищенными, то в результате на разбавление этого объема загрязненных вод требуется 5800 км куб. свободных вод, т. е. в 20 раз больше.

Водоснабжение сельского хозяйства. Самый крупный водопотребитель -сельское хозяйство. По приблизительным расчетам в 1990 г. эта отрасль-мировой экономики израсходовала более 3000 км куб., т.е. в 3,5 раза больше, чем промышленность. Почти весь этот объем использовался на полив орошаемых угодий и всего 55 км куб. — на водоснабжение животноводства.

К началу 80-х годов в мире орошалось 230 млн. га земель. При средней норме орошения 12-14 тыс. м куб./га на полив тратилось от 2500 до 2800 км куб. чистых свободных вод и значительная часть (около 600 км куб.) очищенных и разбавленных стоков бытового сектора и некоторых промышленных производств. По весьма ориентировочным подсчетам примерно 1900 км куб. испарялось с поверхности поливных земель и транспирировалось растительностью, 500 км куб. дренировалось в подземные горизонты. Таким образом, в отличие от промышленного водопотребления использование вод для орошения резко увеличивает безвозвратные потери на непродуктивное испарение с поверхности поливных земель и создает стоки в виде ирригационных или возвратных вод, которые трудно уловить, очистить и вновь использовать. В то же время их объем огромен, они насыщены биофильными (азотом, фосфором) и другими легкорастворимыми соединениями, за счет которых увеличивается минерализация вод. Появление в субаридных или аридных ландшафтах с поливными угодьями значительных объемов минерализованных грунтовых вод создает опасность вторичного засоления почв и их деградации.

Особую проблему представляют стоки животноводческих ферм. Хотя их общий объем в мировом водопотреблении на нужды сельского хозяйства невелик (всего 10 км куб.), они чрезвычайно перегружены органическими соединениями, трудно восстанавливаются и вызывают особенно быстрое загрязнение водоемов.

По расчетам М.И. Львовича (1994г), современный водозабор из различных источников (рек, озер, водохранилищ, подземных горизонтов) для промышленных и бытовых нужд, орошения и животноводческих комплексов составляет более 4000 км куб, а объем стоков примерно 2000 куб.км. Если допустить, что все стоки нормативно очищаются, то и в этом случае потребуется не менее 8300 км куб. чистых вод для их разбавления (20% полного стока и 60% -устойчивого). Но в результате несовершенства современного водопользования и очистки загрязняется воды намного больше. Таким образом, если количественное истощение водозапасов традиционных источников в глобальном масштабе в ближайшем будущем человечеству не грозит, то качественное ухудшение — налицо уже в наши дни.

Резкая напряженность водохозяйственного баланса и кризисные ситуации в водопользовании неизмеримо возрастают в странах с ограниченным водноресурсным потенциалом, где реально отсутствуют свободные водозапасы для разбавления отработанных и очищенных вод. Подобные явления типичны для многих промышленно развитых стран мира, где недопотребление практически поглощает все водные ресурсы. Такова ситуация в странах зарубежной Европы, во многих районах США. Еще более остро встает проблема водоснабжения в развивающихся странах, в которых часто обнаруживается нехватка качественных питьевых вод, а имеющиеся водотоки и поверхностные водоемы служат коллекторами для сбросов совершенно неочищенных промышленных стоков.

По-разному складывается водопотребление и его структура на отдельных материках. Особенности современного водного хозяйства зависят и от природных факторов (прежде всего обеспеченности речным стоком, климатических особенностей, устройства поверхности), и от социально-экономических структур. Наибольшие объемы воды поглощает хозяйство азиатских стран. Почти на 90% этот объем в Азии расходуется на нужды сельского хозяйства (рис. 5). Сходная ситуация характерна и для Южной Америки и Африки, хотя в целом участие этих материков в мировом водопотреблении незначительно. В Северной Америке и в Европе промышленное и сельскохозяйственное расходование воды примерно равны между собой.

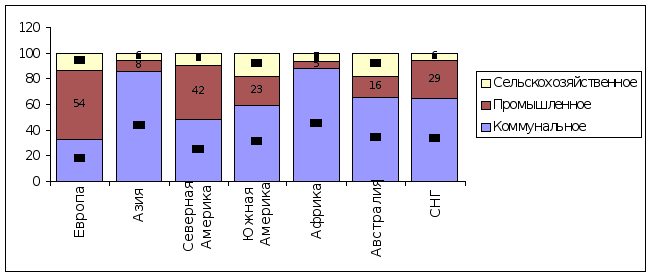

(цифры в колонках — % от общего водопотребления, цифры над колонками — объем общего водопотрбления (км куб.)).

Рисунок 4. Структура водопотребления на материках и регионах.

Прогнозы будущего водопотребления. Существует несколько вариантов глобальных прогнозов использования природных вод мировым хозяйством . Один из вариантов водохозяйственного баланса мира на конец текущего столетия разработан М.И. Львовичем (1986). По его расчетам, возросшее к 2000 г. до 6,2 млрд. человек население мира (из них 3,2 млрд. человек будут проживать в городах и пользоваться централизованными системами водоснабжения) израсходует около 480 км куб. вод на коммунально-бытовые нужды, появится 320 км куб. стоков. Если стоки будут полностью очищаться, то на их последующее разбавление потребуется лишь около 1000 км куб. воды. При сохранении практики современного водопотребления (сброс недоочищенных или вовсе не прошедших очистку стоков в водоемы) загрязненными окажутся 6000 км куб. вод.

Производство энергии в мире, по прогнозу МИРЕК-ХП, достигнет к концу столетия 300-330 тыс. Дж. Ориентировочно на нужды энергетики будет изъято около 200 км куб. вод и одновременно образовано 140 км куб. термальных стоков. На их разбавление потребуется примерно 400 км куб. свободных вод. Остальные отрасли промышленности с учетом роста объема их продукции к 2000 г. будут нуждаться в 1800 км куб. воды. Совершенствование систем замкнутого оборотного водоснабжения, развитие маловодных или «сухих» технологий, сокращение практики водоотведения стоков с промышленных предприятий, совершенствование технологии очистки позволят, как предполагается по данному прогнозу, ограничить водозабор для промышленных целей до 500 км куб. Безвозвратный расход составит 120 км куб., а отработанные стоки — 380 км куб. На их разбавление будет затрачено 5700 км куб. воды.

В сельском хозяйстве общая площадь поливных земель возрастет предположительно до 320-350 млн. га, а норма полива сократится до 9,5 тыс. м куб./га за счет водосберегающих методов полива (дождевания, капельного и пр.). В результате на нужды ирригации будет изыматься до 3000 км^воды, из которых 2600 км куб. составят расходы на испарение и инфильтрацию. Расход воды в животноводстве увеличится до 110 км куб. Хотя объем стоков возрастет слабо, но за счет более совершенной очистки и утилизации они будут загрязнять намного меньше чистых вод — около 180 км куб.

Расчеты свидетельствуют о том, что напряженность ситуации сохранится в ближайшем будущем. Мировое хозяйство в целом в конце текущего столетия будет поглощать примерно 5,7 тыс. км куб. воды (16%) полного стока), а сточные воды в объеме 1300 км куб. будут загрязнять 8,5 тыс. км куб., что равно 21% полного и 61%) устойчивого стока.

Оборотное водоснабжение

Благодаря уникальным свойствам и дешевизне вода широко применяется в промышленности как рабочее тело. Ее обработка после использования (очистка, охлаждение) дает возможность создать водоснабжение оборотное с многократным применением. За счет этого водопотребление значительно снижается, а также предупреждается загрязнение окружающей среды. В результате создаются комфортные условия для проживания людей.

Принцип действия

Система водоснабжения должна постоянно восполняться и периодически обновляться. Вода преимущественно используется в качестве охладителя или теплоносителя. В каждом случае ее предварительно охлаждают или подогревают. Перед повторным применением воду могут очищать, поскольку она загрязняется продуктами технологических процессов.

Доля оборотного водоснабжения возрастает во всех отраслях промышленности. Жидкость чаще всего применяют в теплообменной аппаратуре. Вода многократно подвергается нагреву и охлаждению в брызгальных бассейнах или градирнях. Ее большая часть теряется в процессе испарения.

Оборотное водоснабжение предприятии химического производства составляет уже 98 %. Там оно применяется в технологических операциях, где требуется очистка воды от промышленных отходов.

Отделение шлама от воды дает возможность его перерабатывать и извлекать ценные компоненты.

Общие сведения

Оборотное водоснабжение – это такая система обеспечения, при которой отработанная вода, пройдя очистку, снова возвращается к потребителю.

В настоящее время на предприятиях нефтеперерабатывающей отрасли порядка 95-98 % воды поступает именно этим способом. В последнее время многие другие организации используют оборотное водоснабжение. Это, например, химические, металлургические заводы. На этих предприятиях вода загрязнена разными примесями, однако после отстаивания и очистки может вновь использоваться.

Система может комбинироваться и с обычным водопроводом. В этом случае к ней подключают оборудование, в котором используется и чистая, и отработанная вода. Для загрязненных вод устанавливают накопительную емкость. В ней могут размещаться разные фильтры, в том числе, используемые для биологической очистки. Выбор будет зависеть от потребностей конкретного предприятия. Кроме этого, устанавливается насос.

Трубопроводы

Вся система разделяется на несколько секций. Они включают в себя трубопроводы для:

• Транспортировки загрязненной воды к накопительной емкости.
• Доставки уже очищенной воды к потребляющему ее оборудованию.
• Сброса излишков воды.
• Сток, через который сливается использованная вода в канализацию. Она, в свою очередь, соединена с системой фильтрации воды и повторной ее подачи.

Следует понимать, что любая система, обеспечивающая оборотное водоснабжение, — это весьма габаритная конструкция. В ней присутствуют трубопроводы разного типа, насосы, фильтры, блоки управления, прочее оборудование, необходимое для работы.

Сфера применения

Где целесообразно устанавливать оборудование для оборотного водоснабжения? Очистные сооружения в настоящее время используются на предприятиях:

• Металлургической отрасли. На этих предприятиях устанавливаются самые современные системы фильтрации. Они позволяют очистить воду до такой степени, что в ней вполне можно разводить рыбу. Соответственно, целесообразно использовать ее повторно для экономии водных ресурсов.
• Энергетической отрасли. В частности, речь о тепловых и атомных станциях. Охлажденную воду, поступающую в виде пара от турбинных конденсаторов, используют для охлаждения подшипников во вспомогательных механизмах, понижения температуры самих турбин, а также генераторов. Определенный объем технической воды также позволяет восполнить потери в основном рабочем цикле оборудования.
• Машиностроительной отрасли. Очищенную и охлажденную воду повторно используют для промывки деталей и при изготовлении электролитных растворов.
• Целлюлозно-бумажной, нефтехимической, горнодобывающей отраслей.
• Пищевой промышленности. На этих предприятиях отработанная и очищенная вода используется для промывки полуфабрикатов, организации систем охлаждения в холодильных агрегатах, а также в производстве напитков, молочной продукции.

Создание системы оборотного водоснабжения на промышленном предприятии позволяет существенно сократить расход водных ресурсов, минимизировать вред окружающей среде.

В последнее время все чаще системы используются на автомойках. При этом они оборудуются комплексом фильтрационных установок, в числе которых уловители нефтепродуктов, фильтры доочистки, отстойники, биокоагуляторы. В системах используются мощные турбофильтры. Они позволяют отсеять крупный мусор. За счет вращения водяного потока ускоряется процесс осаждения песка и прочих крупных частиц.

Как внедрить систему?

Перед непосредственным созданием системы водоснабжения необходимо изучить технологию производства,провести технологический аудит. Эти мероприятия позволят выявить вероятные источники загрязнения природы, минимизировать объем потребления водных ресурсов.

Результаты проведенных исследований используются при разработке проекта системы. При этом в нем предусматривается не только установка оборудования, но организация безотходного или малоотходного производственного процесса.

При внедрении системы необходимо использовать комплексный подход. Для процессов, связанных с высоким расходом водных ресурсов, должны устанавливаться обоснованная норма потребления и требования к качеству воды.

Сточные воды должны быть разделены в зависимости от типа загрязняющих веществ. К каждому потоку целесообразно подобрать соответствующую фильтрационную систему.

Преимущества системы оборотного водоснабжения

Применение системы оборотного водоснабжения предприятия имеет целый ряд преимуществ:

• резкое снижение вредных выбросов – сточные воды являются одной из основных причин ухудшения экологической обстановки. Система оборотного водоснабжения позволяет резко сократить объемы выброса загрязненной воды в окружающую среду, что позволит избежать выплат штрафных санкций за нарушение норм действующего экологического законодательства;
• снижение фактического водопотребления – повторное многоразовое употребление воды позволяет сократить ее количественное использование в десятки раз. Это как никогда актуально для предприятий, которые располагаются в маловодных регионах (для Украины – это лесостепные и степные районы). Экономический эффект особенно показателен в тех случаях, когда промышленное предприятие находится на большом расстоянии от водоема (источника водоснабжения). В этом случае приходится создавать целую систему насосных станций, чтобы обеспечить подачу воды, что влечет значительные затраты на оплату используемой электроэнергии;
• продление срока эксплуатации оборудования – вода, которая циркулирует в станции оборотного водоснабжения, проходит максимальную очистку от механических и химических примесей. Использование заборной воды требует её специальной предварительной подготовки, ведь в противном случае внутри на стенках теплообменников и трубопроводов может начаться образование кальцинированных наростов (отложений), что в дальнейшем может привести не только к снижению производительности оборудования, но и стать причиной его поломки. Непрерывная водоподготовка заборной воды ведет к увеличению расходов, а отказ от неё – к расходу на техническое обслуживание и ремонт оборудования. Именно поэтому оборотное водоснабжение это способ обеспечить оптимальные условия для функционирования промышленного оборудования;
• сокращение потерь ценных компонентов, которые попадают в воду во время производственного процесса. Оборотное водоснабжение дает возможность извлечь их и употребить повторно в целях производства.

Установка системы оборотного водоснабжения

Установка системы оборотного водоснабжения предприятий – достаточно сложный для реализации в технологическом плане процесс, ведь практически для каждого производства приходится подбирать и проектировать системы для очищения и обеззараживания сточных (отработанных) вод.

Необходимо учитывать множество факторов: требуемая производительность системы (какие объемы жидкости придется перерабатывать), степень загрязненности сточных вод, необходимость извлечения ценных (полезных) компонентов для их использования повторно в производстве и т.д. Именно поэтому очень часто применяется двухступенчатая схема очистки воды для оборотного водоснабжения, при которой отдельные участки и цеха, имеющие приблизительно стабильные по составу сточные воды, получают собственные локальные водоочистные сооружения и системы.

После предварительной очистки, удаляющей специфические (характерные именно для этого участка производства или цеха) примеси, сточные воды направляются в общую систему доочистки. Такая схема, несмотря на усложнение процесса, позволяет добиться лучших показателей очистки воды.

​

Сферы использования систем оборотного водоснабжения

Многие современные производственные процессы требуют использования значительных объемов воды, поэтому оборотное водоснабжение предприятий получает все большее распространение. Такие системы водоснабжения особенно актуальны в следующих отраслях:

• предприятия металлургической отрасли – система оборотного водоснабжения активно используется в процессах газоочистки. Вода после использования значительно нагревается и содержит множество инородных включений. Обычно в такой системе используют три степени очистки – охлаждение, отстаивание и фильтрация. После этого вода пригодна для использования повторно в системах газоочистки;
• предприятия в области машиностроения – в данной отрасли система оборотного водоснабжения дает возможность довести экономию потребления чистой (заборной) воды до 90%, особенно в процессах гальванизации металлов. При этом вода используется повторно как для приготовления электролитных растворов, так и для промывки деталей;
• заводы, задействованные в переработке нефти. Здесь современные технологии позволяют повторно использовать до 98% воды, задействованной в технологических процессах;
• пищевая промышленность – очищенную воду можно задействовать для промывания полуфабрикатов, а также в системах охлаждения как теплоноситель;
• энергетическая отрасль – прежде всего электростанции, как тепловые, так и АЭС. Вода, которая образовалась как результат охлаждения и конденсации пара, может использоваться для восполнения недостачи для основного рабочего процесса, а также для отвода тепла от подшипников, масла турбин, генераторов и т.д.;
• автомобильные мойки – сегодня их функционирование невозможно без установки целого комплекса водоочистных сооружений, состав которых включает отстойники, уловители нефтепродуктов, фильтры доочистки, биокаогуляторы и турбофильтры (вращение водяного потока позволяет отсеять крупные частицы земли, а также выполнить осаждение песка). Оборотное водоснабжение автомойки позволяет в разы сократить количество использованной заборной воды.

Очистка оборотной воды

Очистка механическим способом предназначена для удаления из использованной жидкости твердых минеральных и органических осадков. Механическая очистка основывается на подготовительном этапе промышленных стоков при надобности к биологическому и химическому способу более глубокой очистки.

Механическая очистка включает в себя процеживание жидкости через решетку, пескоулавливател и и систему отстаивания. Модели и диаметр этих оборудований зависят от составляющих деталей, характеристик и производственног о расхода стоков, а также способов химической и биологической обработки.

Установка обратного осмоса

Монтаж обратного осмоса позволит очистить воду в комплексном действии с удалением из нее катионов и анионов, а также других алкалоидных веществ.

Установка обратного осмоса совершает необходимый процесс, который состоит из:

Снижения объема на 75%, содержащих соль источников, подающихся на выпарное оборудование.

Снижает до минимальной степени финансовую затрату на покупку выпарного устройства.

Процесс выпаривания состоит из концентрации обратной жидкости с постепенным удалением частиц железа и кальция. Для полного избавления от канцерогенных взвесей применяют способ выпаривания, доводя процесс до кипения. Вся работа оборудования происходит за счет автоматического блока управления и составляет 24 часа в сутки.

​
