При устройстве теплого пола в многоквартирном доме существуют ограничения которые следует учитывать.
Для экономичной работы, чтобы не греть соседям потолок, необходима хорошая теплоизоляция. Однако, при наличии слоя теплоизоляции требуется устройство стяжки достаточной толщины, с хорошей несущей способностью, тут минимальными 20-30 мм не обойтись. Кроме того, если под стяжкой окажется стык плит перекрытия, то в этом месте обязательно появится трещина.
Значительная масса классической стяжки и длительные сроки выдержки до начала эксплуатации системы отопления — часто ставят крест на идеи сделать теплый пол в своей квартире.
Описываемая технология устройства теплого пола позволяет решить все указанные выше проблемы, а также добавляет некоторые преимущества перед классической схемой.
Задача: Теплый пол под плитку из керамогранита на кухне и в прихожей.
Условия: «Живой» стык плит перекрытия в центральной части кухни и перепад высот (уклон) около 80мм.
Решение: Наиболее простой способ нивелировать столь значительный перепад высот — регулируемые полы.
В листе фанеры толщиной 10-12х1525х1525мм сверлятся отверстия с шагом равным габаритам керамической плитки. В эти отверстия вставляются и закрепляются втулки регулируемого пола. Далее лист укладывается на пол, во втулки вкручиваются болты-«ножки» и лист выставляется по уровню (длинной 1,5-2м). Затем через отверстия в болтах-«ножках» в перекрытии сверлятся отверстия глубиной 3-5 см, по длине используемых дюбелей. Я только намечал длинным сверлом места для отверстий, а потом поднимал лист фанеры и проходил все отверстия стандартным сверлом. Это позволило использовать более дешевые стандартные сверла вместо длинных, можно чаще охлаждать сверло и точнее сверлить на заданную глубину.
Когда все отверстия в перекрытии готовы — кладем лист на место, забиваем дюбели, проверяем уровень и фиксируем дюбели добойником. Начинать укладку первого листа рекомендую с верхней точки пола, а болты-«ножки» располагать равномерно не относительно листа фанеры, а относительно пола, чтобы нагрузка на керамическую плитку распределялась максимально равномерно.
Листы фанеры следует укладывать с небольшим 5мм отступом от стен и между собой, чтобы не было скрипа или щелчков при ходьбе. Когда весь пол выстелен в один слой, срубаются торчащие излишки пластиковых болтов-«ножек». Сверху, с небольшим смещением стыков относительно первого слоя, теперь уже вплотную, укладываются листы второго слоя фанеры, крепятся шурупами.
Далее на фанеру были настелены слой рулонной пробки (толщина 1.8-2мм) и слой алюминиевой фольги (была использована простая кондитерская). Поверх этого пирога был уложен греющий кабель, а между витками — полоски гипсоволокнистого листа влагостойкого (ГВЛВ).
Использовать гипсокартон не советую, бумага будет слишком хорошим теплоизолятором, а нам этого не нужно. Следующий этап — заполнение пустот между полосками раствором гипса, я использовал гипсовую штукатурку. Здесь есть тонкости:
1) чтобы гипсовый раствор хорошо покрывал всю поверхность греющего кабеля, кабель надо поднять, заполнить промежуток между полосками гипсовой смесью и вдавить кабель на место. 2) гипсовый раствор должен быть достаточно пластичным, особенно для укладки второго слоя. 3) второй слой ГВЛ надо укладывать до того как начнет схватываться гипс в первом слое, иначе из-за наплывов застывшего гипса не получится плотного контакта между слоями ГВЛ. А если попытаться зачистить поверхность от застывшего гипса можно повредить изоляцию кабеля. 4) для удобства работы со вторым слоем ГВЛ стандартный лист необходимо раскроить на 3-4 части. Зубчатым шпателем на первом слое ГВЛ формируется гребенка из гипсовой смеси, поверх укладывается второй лист ГВЛ. На него можно сразу встать и станцевать твист, чтобы получить максимальный контакт между слоями.
Через пару часов гипс твердеет и после обработки грунтовкой можно сразу укладывать плитку, на такой идеально ровной поверхности это одно удовольствие.
В период подготовки к работе был изготовлен испытательный стенд, чтобы проверить возможность работы греющего кабеля в стяжке из гипса. Теплопроводность гипса примерно в 2.5-3 раза хуже, чем у цементной стяжки, однако толщина гипсовой стяжки меньше в той же пропорции. Слишком тонкая цементная стяжка может привести к заметному градиенту температур на поверхности пола, когда области над кабелем прогреваются гораздо сильнее, чем в областях между витками кабеля. Из-за этого же низкая теплопроводность гипса не позволяет делать слишком большой шаг укладки кабеля. При погонной мощности кабеля в 23 Вт на метр и рекомендуемой производителем мощности на кв.м. — 120 Вт расстояние между витками почти 20 см. На испытательном стенде была произведена укладка витков с шагом 10 и 15 см. В ходе эксперимента выяснилось что при шаге 10 см градиент температур может слабо ощущаться только при разогреве системы и совсем не ощущается при устойчивой работе. А при шаге 15 см добиться выравнивания градиента не удалось.
В итоге, с учетом покрытия необходимой площади и длинны имеющегося кабеля, шаг укладки был выбран 11 см, т.е. мощность системы около 200Вт на кв.м. Паспортная мощность кабеля — почти 2кВт. Теплый пол работает для комфортного перемещения по квартире босиком, температура воздуха в квартире поддерживается радиаторными термостатическими вентилями на уровне 23-24оС.

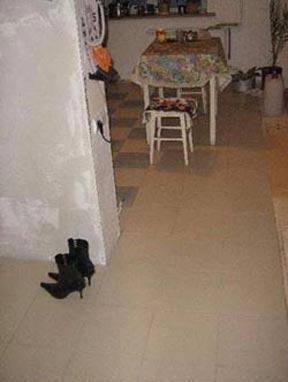

Эксплуатация теплого пола в зимний период показала хорошие потребительские качества. Из-за небольшой толщины и минимального объема стяжки прогрев происходит быстро — за 10-15 минут. В дальнейшем, в режиме поддержания температуры 26оС включение происходит на одну минуту один раз примерно в 10-15 минут. Использован программируемый термостат: экономичный режим ночью и по будним дням — в дневное время. Судя по счетам на оплату электроэнергии, теплый пол потребляет зимой около 50 кВт в месяц.
При выборе температурного режима остановка была сделана на 26оС, т.к. это самая «нейтральная» температура для босых ног. При переходе с деревянного пола на каменный человек не замечает разницы температур. Каменный пол с температурой выше 27оС уже ощущается как теплый, но при возврате на деревянный пол — дерево кажется холодным.
Возможно весной и осенью, при отключенной системе центрального отопления, для поддержания температуры пола 26оС, расход электроэнергии будет выше.
Подводим итоги
Суммарная толщина пирога — 55-60 мм. Ориентировочные расчеты показали, что сопротивление теплопередаче вниз в 10 раз выше чем вверх, т.е. благодаря применению фанеры и пробки достигнута хорошая теплоизоляция и экономичности системы. Кабелю внутри гипсовой стяжки перегрев не грозит: чтобы поднять температуру поверхности пола на 1оС, кабель должен быть на 15-20оС горячее (для цементной стяжки толщиной 3-5см — на 12-18оС). Температура нижней поверхности фанеры станет на 1оС выше, когда кабель будет горячее на 50оС.
Учитывая, что 1 кв.м. горизонтальной поверхности рассеивает (вверх) более 10 Вт мощности на каждый градус разницы температур между поверхностью и воздухом, в описанной системе (200Вт на кв.м.) нагреть пол выше чем на 20оС относительно температуры воздуха не получится.
Т.е. кабель нагревается до температуры 45
60оС, что гораздо ниже максимальной рабочей температуры кабеля 100оС.

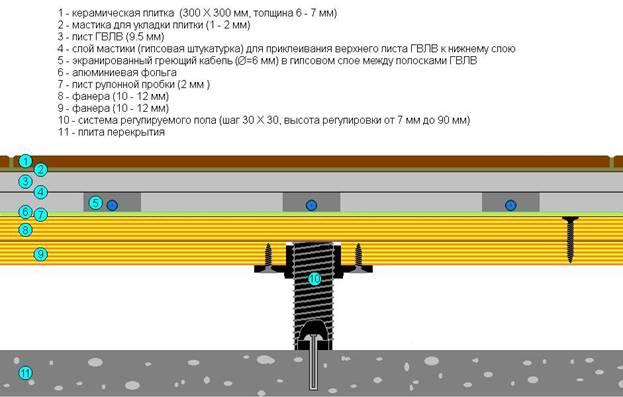

В разрезе пол выглядит следующим образом:
Еще ряд преимуществ описанной технологии:
сухие процессы и отсутствие технологических простоев: нет необходимости поднимать в квартиру тонны песка и цемента, замешивать раствор и выжидать набора необходимой прочности стяжки. Листы ГВЛ режутся на 3-4 части и входят в стандартный лифт, гипсовая смесь используется по минимуму. Самое сложное — доставить фанеру, лист 1.5х1.5м не входит в кабину стандартного лифта.
надежная звукоизоляция: часто, когда стяжка кладется прямо на плиту перекрытия, соседи снизу жалуются на то, что слышат стук шагов. Воздушная прослойка между плитой перекрытия и фанерой исключает эту проблему, а ГВЛ и пробковый слой еще сильнее приглушают звуки ходьбы по каменному полу.
стойкость к колебаниям несущей поверхности: на стыках плит перекрытия происходят незначительные колебания (особенно существенна эта проблема в крупнопанельном домостроении) из-за чего в местах стыков трескается стяжка и лицевая плитка. Также перекрытия двигаются при усадке дома, а этот процесс происходит постоянно. Фанера, стоящая на «ножках» прекрасно сгладит колебания плит перекрытия, а гибкость ГВЛ «плавающего» на пробковом слое исключает образование трещин.
возможность замены поврежденной плитки: её можно удалять без опаски нарушить целостность греющего кабеля — он надежно закрыт верхним слоем ГВЛ.
Последний пункт — может служить дополнительным аргументом в пользу использования именно греющего кабеля, а не готовых греющих матов укладываемых в слое плиточного клея. Использовать один слой ГВЛ вряд ли разумно, поэтому в случае с готовыми матами толщина всего пирога будет больше на 3-4 мм.
Особенности укладки теплого пола на ГВЛ, положительные характеристики
Никто не сможет отрицать, что теплый пол влияет на комфорт проживания в помещении – мы по нему каждый день ходим. Сегодня набирает популярность использование ГВЛ для обустройства сухой стяжки напольного покрытия. Это пришедший на смену гипсокартону прочный материал, который состоит из армированного гипса, целлюлозы, добавок. В связи с повсеместным использованием системы обогрева полов, часто и вполне обосновано стали укладывать «теплый пол» на ГВЛ.
ГВЛ и качественный пол
По строительным нормам пол – конструкция, по которой передвигаются люди в помещениях. Качественное напольное покрытие гасит шум, имеет ровную поверхность, обеспечивает звуко- и теплоизоляцию. Все объекты строительства имеют лишь черновую отделку, а значит, покрытие свои функции не выполняет.
ГВЛ – крепкий, надежный строительный материал, который используют для отделки пола, устройства стяжки. Материал набирает популярности, так как ему нет альтернативы для «сухого» пола по влагостойкости, экологичности. ГВЛ используют и для устройства «теплых полов».
Материал, в отличие от гипсокартона, обладает однородной структурой, у него нет картона в составе. Это твердый материал с отличными характеристиками, включающими огнеупорные свойства.
Два вида ГВЛ
Различают два вида: влагостойкий материал (применяют в помещениях повышенной влажности) и обычный гипсоволокнистый лист (применяют для жилых, промышленных предприятий). Стандартный размер: ширина 120 см, длина 200-250 см, толщина 10 мм, но есть специальные малогабаритные листы для пола с длиной 150 см. На рынке встречаются фабрично склеенные листы, которые соединяются фальцевой замковой системой, что облегчает и ускоряет укладку теплого пола.
Преимущества листов для пола
ГВЛ применяют в строительстве: облицовывают потолки, полы, стены, прочее. Его используют и для устройства сухой стяжки, причем основанием для листов служат и бетонные плиты, и деревянное покрытие.
Это универсальный материал: можно укладывать теплый пол на плиты ГВЛ или под него;
Не выделяет токсичных веществ;
Легко монтируется;
Используется в зимний период, так как не участвует в «мокрых» процессах;
Выдерживает большие нагрузки, не скрипит;
Применяется в любом помещении;
Не подвержен перепадам температуры, морозостойкий (выдерживает 15 циклов);
Сухая стяжка на керамзит
Укладывается на любую поверхность: дерево, бетон, сыпучий керамзит;
Обеспечивает долговечность стяжки.
К недостаткам относится высокая стоимость в сравнении с гипсокартоном и то, что при неправильной укладке лист ломается.
Внимание! При покупке плит ГВЛ лучше выбрать продукцию известного производителя – это гарантирует прочность, долговечность материала.
Укладка пола с подогревом на листы ГВЛ
Система подогрева «теплый пол» укладывается на гипсоволокнистые плиты с некоторыми нюансами:
Внимание! Не рекомендуют использовать источник тепла (кабель, трубы) в системе теплый пол под плитами ГВЛ — материал имеет теплоизоляционные свойства.
Внимание! Важно при соединении листов не пробить кабель саморезами. Не каждый способен сделать качественную укладку теплого пола на листы ГВЛ, поэтому целесообразней пригласить профессионалов.
Особенно выгодна данная технология, если нет возможности проводить «мокрые» процессы, связанные с цементно-песчанной стяжкой.
Теплопроводность гвл теплый пол
Технология и нюансы укладки ГВЛ на пол под плитку
Гипсоволоконные материалы отлично зарекомендовали себя при выполнении работ на горизонтальных основаниях. Благодаря устойчивым характеристикам получаемая поверхность подходит для облицовки различными изделиями. Чаще всего монтаж ГВЛ на пол под плитку в доме дополняется устройством теплых полов. Но для получения качественного результата необходимо учитывать определенные правила.
Характеристики и особенности материала
Гипсоволоконные панели имеют массу параметров, которые выгодно выделяют их среди других листовых изделий:
Прочность. Однородная структура обеспечивает высокие показатели. Это объясняется составом: гипс и волокна целлюлозы, дающие армирующий эффект.
Вязкость. Элементы можно обрабатывать различными способами: пилить, фрезеровать и т. д., это не приведет к повреждению структуры и деформации деталей. Именно за счет этого достигается хороший результат при устройстве теплого пола.
Пожаробезопасность. Продукция не поддерживает распространение огня, что позволяет укладывать плиты на различные системы коммуникаций.
Низкая теплопроводность. Получаемая гипсоволокнистая поверхность может использоваться в качестве дополнительного утеплителя. Но это значительно усложняет процесс устройства теплого пола, поскольку систему приходится буквально встраивать в листы ГВЛ.
Широкий спектр применения. Плиты подходят для оснований из бетона и дерева, а также для устройства сухой стяжки. Листы обладают сравнительно небольшим весом, поэтому не оказывают значительную нагрузку на основания. Материал можно укладывать своими руками без привлечения специалистов.
Гипсоволоконный лист, по сравнению с его главным конкурентом – ГКЛ, имеет улучшенные характеристики
Гипсоволокно включает две основные группы изделий, используемых для настила на горизонтальные основания: стандартный вариант и влагостойкий ГВЛ для пола – ГВЛВ. Получаемое напольное покрытие будет надежным и долговечным, но при условии правильного выбора разновидности.
На заметку! Водостойкий материал применяется для настила в помещениях с повышенной влажностью (ванная или кухня) и является лучшим решением при прокладке обогревательной системы.
Устройство пола из гипсоволокнистых плит
Технология предполагает, что для монтажа будут использоваться специальные изделия небольшого размера: ширина – 100 или 120 см, длина – 150 см, толщина – 12,5 мм. Работать с такими габаритами намного легче и удобнее, к тому же это исключает значительную подрезку.
Первоначально поверхность нужно подготовить:
Основание очищается от всего лишнего, комната должна быть свободна. Для получения качественного результата желательно полностью удалить старое покрытие.
Щели заделывают цементным раствором. Особое внимание уделяется местам стыковки стен и пола.
Поверхность очищается от строительного мусора.
Также листы необходимо выдержать при комнатной температуре в течение суток.
Способы подготовки
1. Сухой метод позволяет получить основание в довольно короткий срок, работы не предполагают сложных процессов. Существует несколько вариантов монтажа, зависящих от дефектов поверхности:
При отсутствии деформаций ГВЛ можно приклеить прямо на бетон, но предварительно загрунтовать поверхность.
При незначительных перепадах (3–4 мм) на пол укладывается промежуточный слой из картона или пенопласта.
При отклонениях около 1 см насыпается слой керамзита. Его используют при отсутствии необходимости дополнительной теплоизоляции основания.
Если завал превышает 20 мм, создается сборная конструкция: керамзитовый слой, дополняемый проложкой из пеноплекса.
Сухая стяжка на основе керамзита считается наиболее распространенным способом устройства настила из ГВЛВ
2. При мокром способе для выравнивания применяются специализированные «ремонтные» смеси, которые можно заменить более дешевыми цементными составами с добавлением песка и модификаторов. Но такой метод уступает насыпным вариантам, поскольку требует больше времени на подготовку.
Следует знать! Сухой способ подходит не только для работ с бетонными полами, но и для деревянных перекрытий, которые должны быть более тщательно обработаны.
Подготовка основания из лаг
Этот процесс потребует больше времени, чем засыпка. Необходимо предельно точно установить брус, который должен быть хорошо просушен и обработан защитными составами. Лаги выставляются по уровню с помощью подложек непосредственно к стенам и полу, а между собой элементы соединяются перемычками. Особенность такого процесса в том, что гипсоволокно необходимо монтировать не на основание, а на созданную обрешетку. Для этой цели применяется брус небольшого сечения, закрепляемый перпендикулярно лагам. Получившиеся промежутки можно использовать для размещения насыпной или твердой теплоизоляции.
Порядок монтажа ГВЛ
Независимо от выбранного метода подготовки, укладка плит происходит по следующей схеме:
В качестве гидроизоляции на основание настилается полиэтиленовая пленка толщиной не менее 0,2 мм, которая должна заходить на стены. Материал следует располагать с нахлестом 15–20 см, чтобы исключить попадание влаги и сыпучих компонентов. На деревянный пол вместо пленки можно уложить универсальную пароизоляцию.
По периметру проклеивается звукоизоляционная лента, чтобы исключить соприкосновение листов ГВЛ и стен.
Поверхность выравнивается подходящим методом.
Далее можно класть гипсоволокно. Его рекомендуется настилать в два слоя. Чтобы избежать лишних трат, первый пласт создается из крупноформатных деталей, а сверху монтируется половой ГВЛ, имеющий специальные фаски. Такая структура позволит добиться большей надежности. Процесс следует начинать от дверного проема. Слои нужно склеить между собой и зафиксировать саморезами с шагом 20–25 см.
Для начинающего мастера наиболее проблематичным является выравнивание сухой засыпки из керамзита по маякам
Учитывается, что малоформатная панель подвергается предварительной подготовке: электрическим лобзиком необходимо срезать фальц, который будет обращен к стенам.
Внимание! Следует использовать подходящий для ГВЛ клей и специализированные самозенкующиеся шурупы с двойной резьбой. У обычных саморезов или вариантов для ГКЛ велика вероятность выкручивания, что может привести к повреждению декоративного покрытия.
Укладка плитки на гипсоволокно
Чтобы положить кафель, необходимо заранее подготовить нужные материалы и инструменты. Общий порядок работ следующий:
Проводится разметка помещения. Для этого от угла до угла и между центром смежных стен проводятся линии. Это позволит наклеить изделия с подгонкой рисунка.
Основание обрабатывается грунтовкой в два слоя, чтобы обеспечить хорошую пропитку, и просушивается.
Определяется начальная точка монтажа и создается схема расположения элементов. Часто требуется предварительная выкладка.
На поверхность наносится клей. Его можно замешать самостоятельно или приобрести готовый состав. Смесь распределяют по основанию при помощи зубчатого шпателя.
Клеить детали нужно в четкой последовательности, для этого элемент прижимается и при необходимости простукивается киянкой с подгонкой по уровню.
Детали выставляются с промежутком, стыки формируются при помощи пластиковых крестиков или системы выравнивания плитки (СВП).
Крайние фрагменты подрезаются с учетом зазора от стен.
Покрытие оставляется до просыхания, после чего необходимо затереть швы специальной смесью нужного оттенка. Состав наносится на стыки и распределяется резиновым шпателем, излишки удаляются.
При работе с ГВЛВ плитка укладывается на обычный плиточный клей
Если не нарушать технологию процесса, то поверхность прослужит долго.
Теплый пол под кафель на ГВЛ
Создание такой конструкции имеет особенности:
Электрическая система монтируется наиболее быстро. Для этого на основание из ГВЛ настилаются маты и подключаются все участки будущего обогревателя. Важно правильно обрезать ленты при повороте, чтобы не повредить питающие жилы. После проверки функционирования укладывается плитка.
Независимо от метода, получившуюся поверхность необходимо грунтовать, чтобы обеспечить надежную фиксацию кафеля.
Правильное выполнение всех этапов позволит покрыть полы из гипсоволоконных листов плиткой без особого труда.
Теплый пол водяной в деревянном доме из ГВЛ: преимущества и технология укладки
Теплый водяной пол – это вариант обогрева для деревянных частных домов, потому что вода, находящаяся в нем круглый год, равномерно распределяет тепло по всей площади в зимнее время и прохладу в жару. Кроме того, деревянные жилые постройки (срубы, каркасные или щитовые дома) не выдерживают большого веса, постоянно действующего на перекрытия, а технология монтажа водяного контурного пола подразумевает использование легких материалов.
Если вы хотите отделать пол прочным и надежным покрытием с большим эксплуатационным ресурсом, то предпочтение стоит отдавать гипсоволокнистым листам (ГВЛ). Они характеризуются повышенной износостойкостью, потому что при его изготовлении используется гипс, распущенная целлюлоза и армированные добавки.
Преимущества рассматриваемого материала
Гипсоволокно – это прочный и экологичный однородный материал, обладающий огнеупорными качествами. Универсальность листов позволяет использовать их для разных строительных целей, в последнее время они приобрели популярность в качестве обустройства теплого водяного пола из ГВЛ в деревянном доме благодаря отличным характеристикам:
Лицевая часть изделий отшлифована, края зафальцованы, что исключает меление листов во время эксплуатации. Выпускаются они в нескольких размерах, но для работы с полами следует использовать только малогабаритные листы (1500*1000*10). Их популярность обусловлена тем, что укладка ГВЛ не требует наличия специальных инструментов и практических навыков, поэтому может производиться самостоятельно, без привлечения строительных бригад. Кроме того, в рабочем процессе практически не появляются отходы.
Материал обладает высоким уровнем шумо- и теплоизоляции (в случае укладки ГВЛ на теплый водяной пол позволяет сократить расходы на электричестве) и обеспечивает ровную основу, поэтому его применяют в качестве подложки для любого финишного покрытия.
Прессованное гипсоволокно эластично, поэтому не деформируется при температурных перепадах, что хорошо для использования в загородных деревянных коттеджах, в которых не планируется постоянное проживание.
Они применяются для устройства сухой стяжки, сборки основания и для облицовки.
Плюсы сухой стяжки из гипсоволокна
Водяной теплый пол из ГВЛ в деревянном доме не подразумевает использование цементной или бетонной заливки (используется метод сухой стяжки) и позволяет сразу настилать финишное напольное покрытие. Во время монтажа можно сразу смонтировать систему «теплый пол».
укладка водяного теплого пола в деревянном доме
Такая стяжка с помощью листов гипсоволокна позволяет обустроить:
Базовое основание пола с применением керамзита (слой 2 – 3 см), снижающего уровень шума и препятствующего теплопотере.
Черновой пол с утеплителем.
Сборную стяжку, где кроме керамзита используются пенополистирольные плиты.
Кроме того, строительно-ремонтные работы такого плана проводятся в любое время года за короткий срок, потому что не нужно больше месяца ждать полного высыхания стяжки.
Особенности монтажа теплого пола на ГВЛ
Система водяного подогрева пола может быть уложена на ГВЛ. Для этого нужно ознакомиться с техническими требованиями:
Непосредственно на балки перекрытия гипсоволокно не укладывается – необходим монтаж обрешетки. Это позволит избежать теплопотерь в нижнем направлении. Расстояние между лагами варьируется в зависимости от размеров помещения и типа финишного покрытия (30 – 60 см).
Между системой водяного теплого пола и финишным покрытием должен находиться слой теплоизоляции.
Трубы применяются полипропиленовые, медные или полиэтиленовые. Специалисты рекомендуют прокладывать последние, потому что они характеризуются длительным сроком службы, простотой монтажа и невысокой стоимостью. В таких системах теплого водяного пола используются любые жидкости – вода или антифриз, потому что трубы из полиэтилена устойчивы к воздействию химических средств.
Соблюдение технологий продлевает эксплуатационный срок системы и повышает ее КПД.
Паро- и теплоизоляция
Перед укладкой первого слоя материала на имеющееся подготовленное деревянное основание, последнее необходимо пароизолировать с помощью полиэтилена (плотность 200 мкр). Изоляционная пленка в теплых полах между трубами и ГВЛ нужна для сохранения сухости. При этом, обычную пленку использовать нельзя – на ней будет собираться конденсат.
Совет: Пленка должна перекрывать все стыки и выходить на стены, излишки полиэтилена можно будет обрезать.
По периметру основания закрепляются лаги, с помощью которых утеплитель (керамзит) распределяется равномерно и на которые потом крепятся плиты гипсоволокна.
Важно! Керамзит должен иметь фракции разных размеров – это позволит создать более прочную основу.
Особое внимание при засыпании, равномерном распределении и утрамбовке керамзита следует уделять участкам в углах помещения, в дверных проемах и по периметру стен.
Разметка плит гипсоволокна под укладку труб теплого пола
Сверху укладывается первый слой ГВЛ, после чего на нем производится разметка для укладки труб (способом улитка или змейка), для чего нужно произвести точные расчеты. В зависимости от диаметра труб, из плит ГВЛ нарезаются разделительные пазы шириной 5 – 6 см, в которые трубы и будут укладываться. Пазы к расчерченному основанию крепятся с помощью саморезов. Некоторые мастера предпочитают сначала выкладывать трубы, а потом уже между ними укладывать полосы.
схема крепления полос ГВЛ для создания пазов
Поверх стальных пластин с греющими трубами укладываются, проклеиваются клеем ПВА и скрепляются саморезами два гипсоволокнистых листа (ГВЛ) толщиной 10 мм каждый. Они создают жесткую и ровную поверхность необходимую для укладки чистового покрытия. Также листы ГВЛ обеспечивают более равномерное распределение нагрузки по поверхности пола.
Последовательность укладки плит ГВЛ
Монтаж брусков ГВЛ для устройства теплых водяных полов не требует специальных навыков. Самое главное – строго соблюдать последовательность действий, необходимых для создания качественного пола, который будет служить не один десяток лет:
По своим физическим свойствам ГВЛ после монтажа несущественно расширяется, поэтому для компенсации перед укладкой по периметру стен следует уложить монтажную ленту из базальтовой ваты.
Затем можно переходить непосредственно к укладке гипсоволокновых листов с соблюдением смещения. Для этого можно распилить один или несколько листов материала.
Настил следует начинать от угла, в котором расположен дверной проем. Для качественного скрепления стыков используется специальная склеивающая смесь.
После этого платины гипсоволокон прикрепляют к основанию с помощью саморезов. Расстояние между ними должно составлять 30 – 40 см.
Обратите внимание! Монтаж ГВЛ следует проводить осторожно, иначе можно сместить утрамбованный слой керамзита, что приведет к повторной процедуре выравнивания.
Если в качестве финишного покрытия будет стелиться ламинат либо ковролин, все соединительные места чернового материала должны быть тщательно зашпаклеваны.
Сколько слоев ГВЛ нужно укладывать?
Чаще всего листы гипсоволокна укладываются в один слой. Допускается и двойной настил для создания более жесткой основы. При этом второй слой выкладывается перпендикулярно первому таким образом, чтобы швы не совпадали.
зашпаклеванная поверхность теплого водяного пола
Если слой засыпанного керамзита составляет 10 см и больше, то сверху необходимо настилать три слоя ГВЛ.
Современный строительный рынок предлагает приобретать уже соединенные заводским способом листы ГВЛ по два, которые имеют специальные фальцы с клеящим веществом. Это значительно сокращает время проведения работ.
Совет: при укладке плит из гипсоволокна в помещениях с повышенным уровнем влажности (например, в деревянных банях), то около стен и на местах соединения листов обязательно нужно производить дополнительную гидроизоляцию.
После проведения всех предварительных работ по укладке теплого водяного пола в деревянных жилых строениях и перед началом работ по настилу финишного покрытия нужно выждать сутки, чтоб все слои «пирога» окончательно заняли свои места.
Вывод. В зависимости от предпочтений, на ГВЛ можно укладывать любое покрытие – независимо от его фактуры или веса. А сухой способ укладки, используемый в данном случае, позволяет не только обходиться своими силами и не использовать специального оборудования для приготовления цементного раствора, но и экономить время и деньги.
Особенности укладки теплого пола на ГВЛ, положительные характеристики
Никто не сможет отрицать, что теплый пол влияет на комфорт проживания в помещении – мы по нему каждый день ходим. Сегодня набирает популярность использование ГВЛ для обустройства сухой стяжки напольного покрытия. Это пришедший на смену гипсокартону прочный материал, который состоит из армированного гипса, целлюлозы, добавок. В связи с повсеместным использованием системы обогрева полов, часто и вполне обосновано стали укладывать «теплый пол» на ГВЛ.
Стопка гипсоволокнистых плит
ГВЛ и качественный пол
По строительным нормам пол – конструкция, по которой передвигаются люди в помещениях. Качественное напольное покрытие гасит шум, имеет ровную поверхность, обеспечивает звуко- и теплоизоляцию. Все объекты строительства имеют лишь черновую отделку, а значит, покрытие свои функции не выполняет.
ГВЛ – крепкий, надежный строительный материал, который используют для отделки пола, устройства стяжки. Материал набирает популярности, так как ему нет альтернативы для «сухого» пола по влагостойкости, экологичности. ГВЛ используют и для устройства «теплых полов».
Материал, в отличие от гипсокартона, обладает однородной структурой, у него нет картона в составе. Это твердый материал с отличными характеристиками, включающими огнеупорные свойства.
Два вида ГВЛ
Различают два вида: влагостойкий материал (применяют в помещениях повышенной влажности) и обычный гипсоволокнистый лист (применяют для жилых, промышленных предприятий). Стандартный размер: ширина 120 см, длина 200-250 см, толщина 10 мм, но есть специальные малогабаритные листы для пола с длиной 150 см. На рынке встречаются фабрично склеенные листы, которые соединяются фальцевой замковой системой, что облегчает и ускоряет укладку теплого пола.
Преимущества листов для пола
ГВЛ применяют в строительстве: облицовывают потолки, полы, стены, прочее. Его используют и для устройства сухой стяжки, причем основанием для листов служат и бетонные плиты, и деревянное покрытие.
Это универсальный материал: можно укладывать теплый пол на плиты ГВЛ или под него;
Не выделяет токсичных веществ;
Легко монтируется;
Используется в зимний период, так как не участвует в «мокрых» процессах;
Выдерживает большие нагрузки, не скрипит;
Применяется в любом помещении;
Не подвержен перепадам температуры, морозостойкий (выдерживает 15 циклов);
Сухая стяжка на керамзит
Укладывается на любую поверхность: дерево, бетон, сыпучий керамзит;
Обеспечивает долговечность стяжки.
К недостаткам относится высокая стоимость в сравнении с гипсокартоном и то, что при неправильной укладке лист ломается.
Внимание! При покупке плит ГВЛ лучше выбрать продукцию известного производителя – это гарантирует прочность, долговечность материала.
Укладка пола с подогревом на листы ГВЛ
Система подогрева «теплый пол» укладывается на гипсоволокнистые плиты с некоторыми нюансами:
Внимание! Не рекомендуют использовать источник тепла (кабель, трубы) в системе теплый пол под плитами ГВЛ — материал имеет теплоизоляционные свойства.
Внимание! Важно при соединении листов не пробить кабель саморезами. Не каждый способен сделать качественную укладку теплого пола на листы ГВЛ, поэтому целесообразней пригласить профессионалов.
Особенно выгодна данная технология, если нет возможности проводить «мокрые» процессы, связанные с цементно-песчанной стяжкой.
Технология укладки теплых полов из ГВЛ:
Гипсоволокно влагостойкое: применение и тех. характеристики
Трудно представить себе строительство, перепланировку или ремонт современных зданий без отделочных листовых материалов, которые в широком ассортименте присутствуют на строительном рынке.
О чем эта статья
Алтернативы гипсоволокну
МДФ (от английского Medium Density Fiberboard ) — древесная плита средней плотности;
ДСП — древесно-стружечная плита;
гипсокартон ;
гипсоволокно ;
фанера;
фибролитовая плита;
стекло-магниевый лист.
Особой популярностью пользуются материалы на основе гипса. Это объясняется экологичностью таких изделий, ведь гипс — натуральное нетоксичное вещество, минерал, применение которого человеком в строительстве началось более 5000 лет.
В девяностых годах ХХ столетия на постсоветском пространстве появился гипсокартон или ГКЛ . Он представляет собой подобие сэндвича , в котором по краям расположены листы специального картона, а посредине — слой гипса. В процессе развития отрасли появлялись разновидности ГКЛ с новыми, востребованными в строительстве, свойствами:
ГКЛВ — влагостойкий. Применяется при отделке помещений с повышенной влажностью воздуха, таких как кухня или санузел;
ГКЛО — огнестойкий. Используется в местах с повышенной пожароопасностью — котельные, вентиляционные шахты, чердаки;
ГКЛВО — влаго-огнестойкий. Плохо горит и выдерживает повышенную влажность.
Все виды гипсокартона обладают несомненными преимуществами перед другими листовыми материалами. Это легкость, многофункциональность, не токсичность, ценовая доступность и др. Но, наряду с положительными характеристиками, присутствует один серьезный минус — хрупкость. При сильном ударе или нажатии на листе образуется вмятина или даже пролом. В связи с этим производителям пришлось продолжить разработки для усовершенствования ГКЛ и придания ему максимальной прочности. Так появился новый материал ГВЛ (гипсоволокнистый лист)
Что такое гипсоволоконный лист
ГВЛ — это листовой отделочный материал, производимый из гипса с добавлением целлюлозы. Его бесспорным плюсом является экологичность . Благодаря этому материал может использоваться в любых помещениях, включая детские сады, школы и медицинские учреждения. Основной производитель — одна из крупнейших в мире компаний, производящих стройматериалы для внутренних и внешних отделочных работ, КНАУФ .
Существуют два основных вида данного материала:
ГВЛ — гипсоволокнистый лист обычный;
ГВЛВ — гипсоволокнистый лист влагостойкий, при производстве которого применяются специальные гидрофобные пропитки.
По строению гипсоволокнистый лист отличается от ГКЛ . В нем нет внешних слоев картона, его структура однородна. При производстве в гипсовую массу добавляются волокна распушенной целлюлозной макулатуры и прессуются монолитные листы. Волокна в этой смеси выступают армирующим средством. Благодаря этой особенности и достигается большая прочность материала. Так же это понижает его воспламеняемость и повышает тепло и звукоизоляцию.
Поверхности ГВЛ тщательно отшлифованы и обработаны антимелительной смесью.
Гипсоволокно : преимущества и недостатки
Таким образом, сравнительно с гипсокартоном ГВЛ имеет ряд достоинств:
более высокая прочность;
выше уровень огнестойкости;
лучше теплоизоляционные свойства.
Исходя из перечисленных отличий определяется сфера применения гипсоволокна . Благодаря большей прочности его можно применять для выравнивания и утепления полов, что не рекомендуется делать с применением ГКЛ .
По уровню пожароопасности ГВЛ относится к слабо горючим, трудновоспламеняемым материалам с малой дымообразующей способностью. Его продукты горения по уровню токсичности являются мало опасными. Эта особенность дает возможность использования данного материала в помещениях с повышенной пожароопасностью, таких как вентиляционные шахты, чердаки, различные производственные помещения с повышенной температурой. Также его применяют для отделки панелей на возможном пути эвакуации из зданий в случае пожара.
Несмотря на то, сколько было пречислено преимуществ, по некоторым характеристикам ГВЛ все же уступает. Из-за повышенной плотности лист получается более тяжелым. В среднем он весит больше, чем лист ГКЛ , почти в полтора раза. Это несколько затрудняет работу с материалом. С листом гипсокартона мастер может работать в одиночку, а с гипсоволоконным листом это намного сложнее.
Также большая плотность до минимума снижает гибкость данного материала. Поэтому он, в отличие от гипсокартонного листа, не может применяться при возведении арок и сводов и для обшивки выпуклых и волнообразных конструкций.
Помимо перечисленных выше существует еще одно не менее важное отличие. Это цена изделия. У ГВЛ она выше в 2–3 раза. Как видно, в сравнении с гипсокартонным листом у гипсоволоконного имеются недостатки:
больший вес листа;
хуже гибкость;
более высокая цена.
Виды гипсоволоконных листов по типу кромки
Кроме различия по уровню влагостойкости, гипсоволокнистые листы отличаются по форме продольной кромки. Существуют две разновидности:
Прямая кромка(ПК). Плиты с таким типом кромки используют преимущественно для сборной сухой стяжки пола.
Фальцевая кромка (ФК). Применяется при монтаже перегородок, простенков, выравнивании стен.
Поперечная кромка у ГВЛ всегда прямая.
Размер листа гипсоволокна
В основном размер ГВЛ схож с гипсокартоном , но имеет меньше вариантов. Наиболее часто встречающийся размер листа 1200х2500 мм. Также гипсоволокно выпускается в виде плиты размером 1500х1000 мм. Толщина бывает 10 мм и 12 мм.
Существует более утолщенный лист (20 мм), созданный на основе ГВЛВ , именуемый элементом пола (ЭП).
Чтобы понять секрет популярности этого отделочного материала, необходимо рассмотреть все характеристики ГВЛ . И одними из самых важных являются пожаро-технические. Согласно им лист гипсоволокна долго не загорается, плохо горит и при горении выделяет мало дыма с минимальным содержанием токсичных веществ.
Применение ГВЛВ
Благодаря всем перечисленным ранее достоинствам, гипсоволокнистые листы очень активно используются при ремонтно-строительных работах. Более популярным является ГВЛ влагостойкий, так как он обладает повышенной сопротивляемостью влаге притом что цена его незначительно выше, чем у ГВЛ .
Особенно популярен данный материал при монтаже стен, простенков и перегородок в помещениях с повышенной пожарной опасностью или с необходимостью улучшенной тепло и звукоизоляции и устройстве полов. Именно возможность применять ГВЛВ для пола выгодно отличает его от гипсокартона , который слишком хрупок для этих целей. Влагостойкий гипсоволоконный лист для пола.
На смену традиционным полам с мокрой стяжкой приходит новая технология укладки, так называемая сухая стяжка. Этот метод хорош своей быстротой, ведь не надо ждать, когда застынет бетон. Также плюсом является то, что производить работы можно даже зимой, ведь в процессе не участвует вода, которая при минусовой температуре замерзает. При сухой стяжке чаще всего применяют ГВЛ влагостойкий. На основе этих листов компания Кнауф создала специальные плиты, которые называются элемент пола. Для этого склеили два листа со смещением. При этом по краям образуется фальц, который упрощает соединение плит между собой.
Технические характеристики ГЛВ как нельзя лучше подходят для монтажа полов. Ведь коэффициент теплопроводности материала от 0,22 до 0,36, а коэффициент теплоусвоения 6,2 что позволяет использовать его, в том числе, для устройства теплого пола. Также материал является превосходной основой для укладки линолеума, плитки, ламината или паркета.
Звукоизоляционные перегородки из ГВЛВ
Благодаря достаточно высоким звукоизолирующим свойствам и легкости работы с данным материалом, многие владельцы квартир самостоятельно монтируют шумопоглощающие перегородки и усиливают звукоизоляцию существующих стен. Для этого используют гипсоволокнистые листы и плиты из акустической минеральной ваты. При чем из двух существующих видов гипсоволокна преимущественно выбирают влагостойкий, так как при аналогичной цене сфера его применения более широкая.
Идеального эффекта можно достигнуть, монтируя листы в два слоя с одной, а лучше с обеих сторон простенка. При работе с ГВЛ используют специальные саморезы с двойным шагом резьбы.
Гипсоволокнистый лист очень известный отделочный материал, технические характеристики которого позволяют применять его для отделки самых различных по условиям и назначению помещениях. Это могут быть неотапливаемые или слабо отапливаемые складские здания и гаражи, ведь материал не боится мороза.
Его применение допускается в местах с повышенным уровнем пожарной опасности благодаря слабой горючести.
Высокая прочность ГВЛВ позволяет использовать его при строительстве и отделке различных производственных помещений, спортивных залов, кортов, так как он сможет выдержать точечное попадание большой силы.
Более высокая цена материала в сравнении с гипсокартоном сполна компенсируется его преимуществами.
Два вида ГВЛ
Сухая стяжка на керамзит
Стопка гипсоволокнистых плит
