Тепловые насосы ZUBADAN

Тепловой насос MUZ-LN VGHZ

Настенный внутренний блок MSZ-LN (ПРЕМИУМ инвертор)

Дизайн внутреннего блока серии ПРЕМИУМ — это сочетание простых форм, строгой геометрии линий и специального комбинированного пластика, который подобно лакокрасочному покрытию типа «металлик» имеет глубинную структуру и прозрачный верхний слой. Предусмотрено три цветовых решения на основе комбинированного пластика и одна линейка блоков белого цвета без прозрачного верхнего слоя.

• MSZ-LN25/35/50/60VGR (рубиново-красный)
• MSZ-LN25/35/50/60VGB (черный оникс)
• MSZ-LN25/35/50/60VGV (перламутрово-белый)
• MSZ-LN25/35/50/60VGW (натуральный белый)

Работа в режиме нагрева до −25°С. Стабильная теплопроизводительность при низкой температуре наружного воздуха. Установлен электронагреватель поддона наружного блока.

Низкий уровень шума — 19 дБ (MSZLN25/35VG).

Датчик «3D I-SEE» создает трехмерную температурную картину помещения и находит в нем положение людей. На этих данных основаны режимы автоматического отклонения или наведения воздушного потока, а также режим энергосбережения.

Раздельное управление воздушными заслонками для широкого охвата помещения, а также для создания комфортных условий одновременно для нескольких пользователей.

Система очистки воздуха Plasma Quad Plus позволяет быстро избавиться от бактерий, вирусов, аллергенов и пыли, а также задерживает мелкодисперсные частицы PM2.5, содержащиеся в воздухе около оживленных городских магистралей, предприятий или ТЭЦ. Встроенный дезодорирующий фильтр эффективно удаляет неприятные запахи.

Внутренние блоки комплектуются дезодорирующим фильтром и бактерицидным фильтром с ионами серебра.

Тепловой насос MUZ-FH VEHZ

Настенный внутренний блок MSZ-FH (ДЕЛЮКС инвертор)

Во все времена, создавая кондиционеры воздуха для дома, компания Mitsubishi Electric преследовала одну цель — создание естественного комфорта. Многие годы исследований направлены на изучение особенностей человеческого восприятия и ощущений. Серия MSZ-FH воплотила последние научные и технологические достижения в области очистки воздуха и распределения воздушных потоков. Это кульминация наших усилий по созданию здоровой атмосферы у вас дома.

• Тепловой датчик 3D I-SEE
• Система очистки воздуха Plasma Quad
• Максимальная энергоэффективность

Работа в режиме нагрева до −25°С. Стабильная теплопроизводительность при низкой температуре наружного воздуха. Установлен электронагреватель в поддоне наружного блока.

Датчик «3D I-SEE» создает трехмерную температурную картину помещения и находит в нем положение людей. На этих данных базируются режимы автоматического отклонения или наведения воздушного потока, а также режим энергосбережения.

Система очистки воздуха «Plasma Quad» позволяет быстро избавиться от бактерий, вирусов, аллергенов и пыли. Встроенный дезодорирующий фильтр эффективно удаляет неприятные запахи.

Естественный воздушный поток внутреннего блока передает особенности природного движения воздуха и незаметно создает ощущение спокойствия и тишины.

Раздельное управление воздушными заслонками для широкого охвата помещения, а также для создания комфорта одновременно для нескольких пользователей.

Рекордно высокий уровень энергоэффективности позволяет использовать кондиционер круглые сутки, не заботясь о стоимости электроэнергии.

Информационная брошюра	MSZ-LN VGHZ (1,3 МБ, 2 стр.)
Тепловые насосы MUZ-LN VGHZ

Тепловой насос MUFZ-KJ VEHZ

Напольный внутренний блок MFZ-KJ

Работа в режиме нагрева до −25°С. Стабильная теплопроизводительность при низкой наружной температуре. Установлен электронагреватель поддона наружного блока.

Тепловой насос с напольным внутренним блоком MFZ-KJ предназначен для помещений, в которых невозможно разместить настенные внутренние блоки, а также для интерьеров, где предпочтительна напольная установка. Внутренние блоки имеют изящный дизайн, а также низкий уровень шума.

Изящный дизайн, компактная и легкая конструкция. Низкий уровень шума.

Подача воздуха вверх или в двух направлениях: вверх и вниз. Система воздухораспределения имеет 3 направляющих воздушного потока с независимым приводом.

В комплекте с блоком поставляется ИК-пульт управления. С помощью дополнительного интерфейса MAC-334IF-E можно подключить настенный проводной пульт управления PAR-40MAA. Этот пульт имеет русифицированный пользовательский интерфейс.

Установка на старые трубопроводы
При замене старых систем с хладагентом R22 на данные модели не требуется замена или промывка трубопроводов.

Встраивается в стену
Конструкция внутреннего блока серии MFZ-KJ позволяет утопить корпус в стену на 70 мм, что уменьшает видимую глубину блока до 145 мм. Кроме того это позволяет скрыть фреонопроводы и электрические кабели, проложив их в стене.

3 автоматические воздушные заслонки
Внутренние блоки оснащены 3 воздушными заслонками с электроприводом. Это позволяет настроить удобное для пользователя распределение воздушных потоков, а также реализовать быстрый нагрев помещения.

Бактерицидный фильтр с ионами серебра
Бактерицидную обработку воздуха фильтр выполняет за счет мельчайших частиц серебра, встроенных в основу фильтра. Целебные и противомикробные свойства ионов серебра известны очень давно. В наше время распространена теория, согласно которой ионы серебра оказывают бактериостатическое и бактерицидное действие. Ионы закрепляются на поверхности бактериальной клетки и нарушают некоторые ее функции, например, деление, обеспечивая бактериостатический эффект. Если ионы серебра проникают через клеточную мембрану, то внутри патогенной бактериальной клетки они нарушают ее метаболизм, и в результате клетка гибнет. Эффективность бактерицидной обработки воздуха с помощью фильтрующей вставки Mitsubishi Electric Corporation протестировал и подтвердил японский институт «BOKEN Quality Evaluation Institute».
Рекомендуется замена бактерицидного фильтра 1 раз в год. Опциональный сменный элемент имеет наименование MAC-2370FT-E.

Малое электропотребление в выключенном состоянии
Если кондиционер подключен к электрической сети, но не включен пультом управления, то печатный узел наружного блока кондиционера потребляет электрическую энергию. Модели наружных блоков MUFZ-KJ VE оснащены дополнительной системой, которая отключает силовые цепи на время простоя кондиционера, существенно уменьшая потребляемую электроэнергию в состоянии ожидания.

Автоматический режим
В автоматическом режиме работы система выбирает режим (охлаждение или нагрев) в зависимости от разности между целевой температурой и температурой воздуха в помещении. Переключение режима происходит, если разность температур составляет более 2°С и сохраняется в течение 15 минут.

• Бактерицидная фильтрующая вставка с ионами серебра
• Режим экономичного охлаждения «ECONO COOL».
• Режим дежурного отопления «I save».

Инструменты

Японский производитель предлагает тепловые насосы с мультизональной инновационной системой VRG, способной преобразовать спиральный одноступенчатый компрессор в двухступенчатый. Общий принцип работы насосов — преобразование энергии воды, воздуха в тепловую. Запантентованный компанией метод термомеханической фиксации позволяет уменьшить до минимальных габаритов размеры компрессоров с увеличением энергоэффективности.

Оглавление:

Описание теплонасоса MITSUBISHI ELECTRIC Zubadan MUZ – FH Venz 3,2-6,0 kBt (воздух-воздух)

Многофункциональный агрегат работает в режиме отопления и охлаждения. Предназначен для небольших частных жилищ.

1. Особенности насоса:

• работает с высокой продуктивностью в широком диапазоне температурной линейки от – 250С до +400С;
• производительность по выработке тепла не падает при уменьшении наружной температуры. Для поддержания стабильного режима предусмотрен обогреваемый поддон;

• для системы подачи воздуха установлена защитная система Plasma Quard, выполняющая роль антибактериального, антивирусного, антиаллергенного и противопылевого средства;
• для деодорации встроена дополнительная ступень фильтрации;
• датчик температуры помещения, способен отследить даже незначительной отклонение от заданного параметра, поддерживает равномерное распределение тепла от высокой до самой низкой точки, например, у пола;
• воздушный поток с плавным перепадом скоростей создается специальной воздухораспределительной системой. Все факторы обеспечивают комфорт намного больший, чем при традиционном отоплении поверхностными радиаторными приборами;
• имеет расширенные возможности по эффективности теплопередачи не зависимо от величин длины или перепадов высот хладагента;
• органично соединяется с существующей системой обогрева. Переход с одного хладагента на современный, предусмотренный в системе, не требует промывки магистральных труб;
• в комплект входит пульт управления, адаптер для настенного стационарного дисплея управления;
• встроена опция «умный дом».

2. Технические параметры:

• мощность потребления при обогреве помещения 580 – 1550 Вт;
• производительность при отоплении 3200 – 6000 Вт;
• мощность потребления при охлаждении 485 – 1380 Вт;
• энергоэффективность 9.1 А +++ – 7.2 А++;
• производитель Япония. Страна сборки Тайланд;
• нетто 37 кг. Брутто 55 кг.

Описание серии тепловых насосных установок MITSUBISHI ELECTRIC Zubadan PUSH – SHW

Многофункциональная полупромышленная установка для обогрева и охлаждения воздуха в помещении. Основное преимущество теплонасосного агрегата – стабильная продуктивность по теплопроизводству.

1. Особенности теплонасоса:

• постоянная, оптимальная стабильность по выработке тепловой энергии в низких температурных режимах до -150С;

• при падении окружающей, наружной температуры воздушной среды меньше -150С, производитель гарантирует стабильность и эффективность теплоподачи без дополнительных расходов электроэнергии или хладагента;
• управление прибором выстроено по алгоритму быстрого выхода на рабочий режим. Независимо от температуры в помещении, насос быстро достигает пика теплопроизводительности и поддерживает стабильную эффективность и продуктивность;
• оттаивание наружного теплообменника. Предусмотрен алгоритм для быстрой и необременительной процедуры оттайки. Теоплообменник остается чистым, сухим в любую погоду, сохраняя высокую эффективность теплообогрева.

2. Техническое описание:

• производительность по теплу от 8000 Вт до 23 000 Вт;
• мощность потребления от 2047 Вт до 6310 Вт;
• уровень шума от 51 до 59 дБ.

Описание серии тепловых насосов MITSUBISHI ELECTRIC Zubadan PUHY – HP Y

Многофункциональные агрегаты. Используются в промышленных масштабах для отопления/охлаждения помещений большого, среднего, малого объемов.

1. Особенности серии PUHY – HP Y:

• эффективный обогрев до температуры наружного воздуха – 250С;
• стабильная производительность без коррекции параметров до – 150С. Сохраняется оптимальная производительность, а при большем падении температуры не происходит резкое снижение продуктивности теплоотдачи, как в других моделях;
• режим оттаивания увеличен по сравнению с другими моделями до 250 минут. Наружный теплообменник имеет продленный рабочий цикл;
• процесс оттайки быстрый, что исключает создание не комфортного состояния, ощутимое падение температуры в помещении;

• алгоритм для быстрого запуска, позволяет системе достигнуть номинальной величины производительности по обогреву за 20 минут, с учетом температуры снаружи – 150С;
• многоуровневая фильтрационная система: осушка, обеззараживание, деодорирование.

2. Техническое описание:

• производительность при обогреве от 8 до 23 кВт;
• мощность потребления от 2.047 до 6.31 кВт.

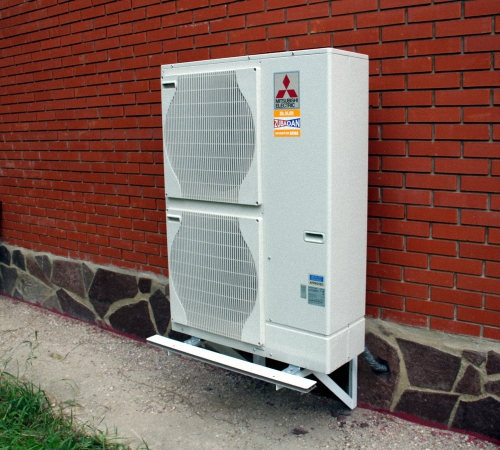

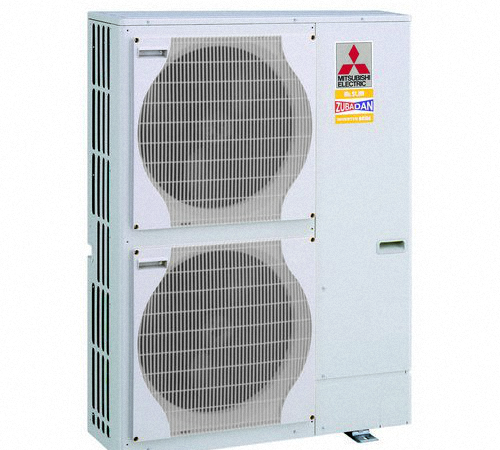

Тепловой насос PUHZ-SHW ZUBADAN Inverter Mitsubishi Electric

Модельный ряд серии Mitsubishi Electric PUHZ-SHW ZUBADAN Inverter

Информационная брошюра	MSZ-FH VEHZ (1,7 МБ, 2 стр.)
Тепловые насосы MUZ-FH VEHZ

Модель	Обслуживаемая площадь	Мощность охлаждения
PUHZ-SHW80VHA	≈ 71 м 2	7.1 кВт	445 130 руб.	Купить Сравнить
PUHZ-SHW112VHA	≈ 100 м 2	10 кВт	496 580 руб.	Купить Сравнить
PUHZ-SHW112YHA	≈ 100 м 2	10 кВт	537 780 руб.	Купить Сравнить
PUHZ-SHW140YHA	≈ 125 м 2	12.5 кВт	581 700 руб.	Купить Сравнить
PUHZ-SHW230YKA	≈ 200 м 2	20 кВт	937 610 руб.	Купить Сравнить

Mitsubishi Electric PUHZ-SHW ZUBADAN Inverter Вы можете купить в компании «Митсубиси Климат» в Москве, отправив запрос или позвонив по телефону +7 (495) 197-76-88. Если Вы ещё не уверены в выборе, наши специалисты бесплатно проконсультируют Вас по кондиционерам Митсубиси Электрик!

Способы оплаты: наличные, безналичный расчет (с НДС), банковской картой.

Подробнее об услових доставки и оплаты

Информационная брошюра	PUHZ-SHW-YKA2R2 (3.12 МБ)
Инструкция по установке	PUHZ-SHW-YKA2R2 (2.78 МБ)
Чертежи в формате DXF	PUHZ-SHW-YKA2R2 (0.19 МБ)
Сертификат соответствия	№TC RU C-JP.АЯ46.B.84070 (4.6 МБ)

Описание серии

Компания Mitsubishi Electric представляет системы серии ZUBADAN. На японском языке это обозначает «супер обогрев». Известно, что производительность кондиционеров, использующих для обогрева помещений низкопотенциальное тепло наружного воздуха, уменьшается при снижении температуры воздуха. И это снижение весьма значительное: при температуре −20°С теплопроизводительность на 40% меньше номинального значения, указанного в спецификациях приборов и измеренного при температуре +7°С. Именно по этой причине кондиционеры не рассматривают в странах с холодными зимами как полноценный нагревательный прибор. Отношение к ним коренным образом изменилось благодаря тепловым насосам Mitsubishi Electric на основе технологии ZUBADAN.

Стабильная теплопроизводительность

Теплопроизводительность полупромышленных систем Mitsubishi Electric серии ZUBADAN Inverter сохраняет номинальное значение вплоть до температуры наружного воздуха –15°С. При дальнейшем понижении температуры (завод-изготовитель гарантирует работоспособность наружных блоков серии «R2.UK» и старше до температуры –28°С) теплопроизводительность начинает уменьшаться. Но при этом сохраняется преимущество как перед обычными системами, так и перед энергоэффективными системами серии POWER Inverter.

Комфортный нагрев помещения

Алгоритм управления цепью инжекции может быть оптимизирован с целью достижения максимальной теплопроизводительности, например, при пуске системы в холодном помещении. Другой режим, в котором важна максимальная производительность — это режим оттаивания наружного теплообменника (испарителя). Режим оттаивания, избежать которого в тепловых насосах с воздушным охлаждением невозможно, происходит быстро и совершенно незаметно для пользователя.

Цепь двухфазного впрыска

Уникальная технология двухфазного впрыска хладагента в компрессор обеспечивает стабильную теплопроизводительность при понижении температуры наружного воздуха.

Сравнительная таблица характеристик моделей серии PUHZ-SHW ZUBADAN Inverter

Характеристики	Mitsubishi Electric PUHZ-SHW80VHA	Mitsubishi Electric PUHZ-SHW112VHA	Mitsubishi Electric PUHZ-SHW112YHA	Mitsubishi Electric PUHZ-SHW140YHA	Mitsubishi Electric PUHZ-SHW230YKA
Диаметр труб для газа:	15.88 (5/8)	15.88 (5/8)	15.88 (5/8)	15.88 (5/8)	25.4 (1)
Диаметр труб для жидкости:	9.52 (3/8)	9.52 (3/8)	9.52 (3/8)	9.52 (3/8)	9.52 (3/8)
Габариты ШхГхВ, мм:	1350×330(+30)x950	1350×330(+30)x950	1350×330(+30)x950	1350×330(+30)x950	1338×330(+30)x1050
Гарантированный диапазон наружных температур при обогреве:	–28

+21°C — отопление –28

+21°C — отопление –28

+21°C — отопление –28

+21°C — отопление –28

+21°C — отопление Гарантированный диапазон наружных температур при охлаждении: -5 … +46°C DB (-15°C при установленной панели защиты от ветра) -5 … +46°C DB (-15°C при установленной панели защиты от ветра) -5 … +46°C DB (-15°C при установленной панели защиты от ветра) -5 … +46°C DB (-15°C при установленной панели защиты от ветра) -5 … +46°C DB (-15°C при установленной панели защиты от ветра) Максимальная длина магистрали: 75 м 75 м 75 м 75 м 70 м Максимальный перепад высот: 30 м 30 м 30 м 30 м 30 м Максимальный рабочий ток: 30.20 А 35.80 А 13.80 А 14.10 А 25.00 А Мощность обогрева, кВт: 8 11.2 11.2 14 23 Мощность охлаждения, кВт: 7.1 10 10 12.5 20 Напряжение питания: 220-240 В, 1 ф, 50 Гц 220-240 В, 1 ф, 50 Гц 380-415 В, 3 ф, 50 Гц 380-415 В, 3 ф, 50 Гц 380-415 В, 3 ф, 50 Гц Потребляемая мощность при обогреве: 2.047 кВт 2.667 кВт 2.667 кВт 3.879 кВт 6.310 кВт Потребляемая мощность при охлаждении: 1.864 кВт 2.786 кВт 2.786 кВт 4.449 кВт 9.010 кВт Расход воздуха (максимальный): 6000 м 3 /ч 6000 м 3 /ч 6000 м 3 /ч 6000 м 3 /ч 8400 м 3 /ч Сезонная энергоэффективность (SCOP): 3.70 (A) 4.00 (A+) 4.00 (A+) 3.50 (A) — Сезонная энергоэффективность (SEER): 5.10 (A) 5.50 (A) 5.50 (A) 5.10 (A) — Страна производитель: Великобритания Великобритания Великобритания Великобритания Япония Уровень шума при обогреве: 51 дБ(А) 52 дБ(А) 52 дБ(А) 52 дБ(А) 59 дБ(А) Уровень звуковой мощности: 68 дБ(А) 69 дБ(А) 69 дБ(А) 69 дБ(А) — Вес: 120.0 кг 120.0 кг 134.0 кг 134.0 кг 145.0 кг

Видео PUHZ-SHW ZUBADAN Inverter

Опции серии PUHZ-SHW ZUBADAN Inverter
